1N5360B二極管詳細參數解析

一、1N5360B二極管概述

1N5360B是一種常見的齊納二極管（Zener Diode），也被稱為穩壓二極管。它主要用于電路中的穩壓、限壓和電壓參考等應用。齊納二極管的核心特性是在反向擊穿時能夠保持穩定的電壓，這使得它在電源設計、信號調理和保護電路中具有重要作用。1N5360B的標稱穩壓值為25V，功率耗散為5W，適用于多種電子電路設計。

二、1N5360B二極管的主要參數

1. 電氣參數

• 標稱穩壓值（Vz）：25V
  1N5360B的穩壓值是指在反向擊穿狀態下，二極管兩端的電壓穩定在25V。這個值是設計電路時的重要參考，確保電路在特定電壓下穩定工作。

• 功率耗散（Pd）：5W
  功率耗散是指二極管在正常工作時能夠承受的最大功率。1N5360B的5W功率耗散使其適用于中等功率的電路設計，但需要注意散熱問題，避免過熱損壞。

• 最大反向電流（Iz）：50mA
  在穩壓狀態下，1N5360B允許通過的最大反向電流為50mA。超過這個電流值可能會導致二極管過熱或損壞。

• 動態阻抗（Zz）：4Ω
  動態阻抗是指二極管在穩壓狀態下的交流阻抗。較低的動態阻抗意味著二極管在電壓波動時能夠更好地保持穩定。

• 反向漏電流（Ir）：500nA @ 19V
  反向漏電流是指在未達到擊穿電壓時，二極管反向?qū)ǖ奈⑿‰娏鳌?N5360B在19V反向電壓下的漏電流僅為500nA，表現出良好的絕緣性能。

2. 熱參數

• 最高工作溫度（Tj）：200°C
  1N5360B的結溫最高可達200°C，但長時間在高溫下工作會降低其壽命和可靠性。因此，在設計電路時需要考慮散熱措施。

• 最低工作溫度（Tj min）：-65°C
  二極管在低溫環境下仍能正常工作，最低工作溫度為-65°C，適用于極端環境。

• 熱阻（θja）：未明確標注（通常取決于封裝）
  熱阻是指二極管從結到環境的熱傳導能力。雖然具體值未標注，但通常軸向引線封裝的熱阻較高，需要合理設計散熱路徑。

3. 封裝與機械參數

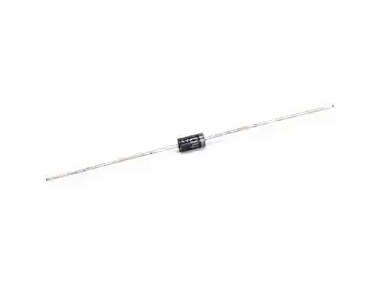

• 封裝類型：DO-201AE（軸向引線封裝）
  1N5360B采用DO-201AE封裝，這是一種常見的軸向引線封裝，適用于手工焊接和自動化裝配。

• 引線直徑：未明確標注（通常為0.8mm左右）
  軸向引線的直徑通常為0.8mm左右，便于焊接和安裝。

• 引線間距：未明確標注（通常為2.54mm）
  引線間距為標準間距，便于在PCB上布局。

• 尺寸（長×寬×高）：約8.89mm × 3.68mm × 3.68mm
  封裝的具體尺寸可能因制造商而異，但通常在上述范圍內。

4. 電氣特性

• 正向壓降（Vf）：1.2V @ 1A
  在正向?qū)〞r，1N5360B的壓降為1.2V（在1A電流下）。這個值較低，適用于需要低正向壓降的電路。

• 反向擊穿電壓（Vbr）：25V（標稱值）
  反向擊穿電壓是二極管進入穩壓狀態的電壓值，1N5360B的標稱值為25V。

• 電壓容差：±5%
  穩壓值的容差為±5%，即實際穩壓值可能在23.75V到26.25V之間。

• 溫度系數：20mV/°C
  穩壓值的溫度系數為20mV/°C，意味著溫度每升高1°C，穩壓值增加20mV。

5. 可靠性參數

• ESD敏感度：未明確標注（通常齊納二極管對ESD較敏感）
  齊納二極管對靜電放電（ESD）較為敏感，在生產和裝配過程中需要注意防靜電措施。

• 壽命：未明確標注（通常取決于工作條件）
  在額定工作條件下，1N5360B的壽命可達數萬小時，但高溫和過載會顯著縮短壽命。

• 失效模式：短路或開路
  在過載或過熱情況下，二極管可能發生短路或開路失效。

三、1N5360B二極管的應用

1. 穩壓電路

1N5360B常用于構建簡單的穩壓電路，為后續電路提供穩定的電壓。例如，在電源設計中，可以用它來穩定輸出電壓，避免電壓波動對敏感元件的影響。

2. 電壓參考

在需要精確電壓參考的電路中，1N5360B可以作為參考源，為ADC（模數轉換器）、DAC（數模轉換器）等提供穩定的基準電壓。

3. 過壓保護

在電路中，1N5360B可以用于過壓保護，防止電壓過高損壞其他元件。當電壓超過25V時，二極管進入擊穿狀態，將多余電壓分流，保護后續電路。

4. 限幅電路

在信號處理電路中，1N5360B可以用于限幅，限制信號的最大幅度，避免信號失真或損壞后續元件。

5. 電壓調節

在需要動態調節電壓的電路中，1N5360B可以與其他元件（如可變電阻）配合，實現電壓的調節功能。

四、1N5360B二極管的典型電路設計

1. 簡單穩壓電路

+Vcc ——[電阻R]——[1N5360B]—— GND

|

[負載]

在這個電路中，電阻R用于限制電流，1N5360B提供穩定的25V電壓給負載。電阻的計算公式為：

其中，Vin是輸入電壓，Vz是穩壓值（25V），Iz是二極管的穩壓電流（通常為50mA），Iload是負載電流。

2. 過壓保護電路

+Vcc ——[1N5360B]—— GND

|

[負載]

在這個電路中，1N5360B并聯在負載兩端。當輸入電壓超過25V時，二極管擊穿，將多余電壓分流，保護負載。

3. 電壓參考電路

+Vcc ——[電阻R]——[1N5360B]—— GND

|

[ADC/DAC參考輸入]

在這個電路中，1N5360B為ADC或DAC提供穩定的25V參考電壓。電阻R用于限制電流，確保二極管工作在穩壓狀態。

五、1N5360B二極管的選型與替代

1. 選型注意事項

• 穩壓值：確保選用的二極管穩壓值符合電路需求。

• 功率耗散：根據電路中的最大電流和電壓選擇合適的功率耗散。

• 封裝類型：根據PCB布局和裝配方式選擇合適的封裝。

• 溫度范圍：確保二極管的工作溫度范圍符合應用環境。

2. 替代型號

如果1N5360B不可用，可以考慮以下替代型號：

• 1N5360：與1N5360B類似，但穩壓值容差可能為±10%。

• 1N5360BG：由ON Semiconductor生產，穩壓值為25V，功率耗散為5W，封裝為DO-201AE。

• BZT52C25：由NXP生產，穩壓值為25V，功率耗散為500mW，封裝為SOD-123FL（適用于表面貼裝）。

六、1N5360B二極管的測試與驗證

1. 穩壓值測試

使用萬用表或穩壓電源測試二極管的穩壓值：

1. 將穩壓電源輸出調至略高于25V（如26V）。

2. 將二極管反向接入電路（陰極接正極，陽極接負極）。

3. 測量二極管兩端的電壓，應為25V左右（在容差范圍內）。

2. 漏電流測試

測試二極管的反向漏電流：

1. 將穩壓電源輸出調至19V（低于擊穿電壓）。

2. 將二極管反向接入電路。

3. 測量通過二極管的電流，應為500nA左右。

3. 動態阻抗測試

測試二極管的動態阻抗：

1. 使用交流信號源和示波器。

2. 在穩壓狀態下，施加小信號交流電壓（如100mV，1kHz）。

3. 測量二極管兩端的交流電壓和電流，計算動態阻抗：

七、1N5360B二極管的常見問題與解決方案

1. 二極管過熱

• 原因：電流過大或散熱不良。

• 解決方案：

• 檢查電路中的電流是否超過額定值。

• 增加散熱片或改善通風條件。

• 降低環境溫度。

2. 穩壓值不穩定

• 原因：溫度變化或負載電流波動。

• 解決方案：

• 選擇溫度系數更小的二極管。

• 增加濾波電容，穩定輸入電壓。

• 優化負載設計，減少電流波動。

3. 二極管損壞

• 原因：過壓、過流或ESD。

• 解決方案：

• 檢查輸入電壓是否超過二極管的耐壓值。

• 增加限流電阻，防止過流。

• 在生產和裝配過程中采取防靜電措施。

八、1N5360B二極管的市場與供應商

1. 主要供應商

• ON Semiconductor：提供1N5360BG等型號。

• NXP Semiconductors：提供BZT52C25等替代型號。

• Diodes Incorporated：提供類似的齊納二極管產品。

• Vishay Intertechnology：提供多種穩壓二極管。

2. 市場價格與供貨周期

• 價格：1N5360B的價格通常在0.1元至1元人民幣之間，具體取決于采購數量和供應商。

• 供貨周期：標準型號的供貨周期通常為幾周，但具體時間可能因供應商而異。

九、1N5360B二極管的未來發展趨勢

1. 小型化與高密度封裝

隨著電子設備向小型化發展，1N5360B的替代型號可能會采用更小的封裝（如SOT-23、SOD-123），以適應高密度PCB設計。

2. 高精度與低溫度系數

未來，穩壓二極管的穩壓值精度和溫度系數可能會進一步提高，以滿足精密電路的需求。

3. 集成化與模塊化

穩壓二極管可能會與其他元件（如電阻、電容）集成，形成模塊化解決方案，簡化電路設計。

十、總結

1N5360B是一種常用的齊納二極管，具有25V的穩壓值和5W的功率耗散，適用于多種電子電路設計。本文詳細介紹了1N5360B的電氣參數、熱參數、封裝與機械參數、電氣特性、可靠性參數、應用、典型電路設計、選型與替代、測試與驗證、常見問題與解決方案、市場與供應商以及未來發展趨勢。通過全面了解1N5360B的特性，工程師可以更好地將其應用于電路設計中，確保電路的穩定性和可靠性。
