ADS54J60IRMP中文資料詳解

一、產品概述

ADS54J60IRMP是德州儀器（Texas Instruments）推出的一款高性能雙通道16位1.0GSPS模數轉換器（ADC），專為需要高帶寬、低功耗和卓越動態范圍的信號采集系統設計。該器件采用72引腳超薄型四方扁平無引線（VQFN-72）封裝，尺寸為10mm×10mm，適用于雷達、通信測試設備、軟件定義無線電（SDR）等對信號完整性要求嚴苛的應用場景。其核心優勢包括高信噪比（SNR）、低噪聲頻譜密度（NSD）、高無雜散動態范圍（SFDR）以及支持JESD204B高速串行接口，能夠顯著降低系統復雜度并提升數據傳輸效率。

二、核心特性解析

1. 性能指標

• 分辨率與采樣率：16位分辨率和1.0GSPS采樣率支持寬頻帶信號的精確采集，適用于多頻段雷達、寬帶無線通信等場景。

• 動態范圍：在170MHz輸入頻率下，信噪比（SNR）達70dBFS，無雜散動態范圍（SFDR）為86dBc（含交錯音調）或89dBc（不含HD2、HD3及交錯音調），確保信號純凈度。

• 噪聲性能：噪底低至-159dBFS/Hz，噪聲頻譜密度（NSD）為-157dBFS/Hz，適用于需要高靈敏度的低電平信號檢測。

• 輸入帶寬：3dB帶寬為1.2GHz，覆蓋L、S、C頻段雷達及5G通信頻段，滿足多頻段兼容需求。

2. 接口與同步功能

• JESD204B接口：支持子類1協議，數據傳輸速率高達10Gbps，每個ADC通道可配置2或4條通道，簡化高速信號傳輸設計。

• 多芯片同步：通過SYSREF信號實現多片ADS54J60IRMP的精確同步，適用于相控陣?yán)走_(dá)、MIMO通信等需要多通道協同工作的系統。

3. 功耗與封裝

• 低功耗設計：1GSPS采樣率下功耗僅為1.35W/通道，總功耗2.7W（雙通道），適合對散熱和能效有嚴格要求的便攜式設備。

• 緊湊封裝：VQFN-72封裝尺寸10mm×10mm，支持高密度PCB布局，減少系統體積。

4. 功能模塊

• 數字下變頻器（DDC）：集成寬帶DDC模塊，支持?jǐn)?shù)字混頻和抽取濾波，降低后端數字信號處理（DSP）負擔。

• 輸入緩沖器：已緩沖模擬輸入減少采樣保持毛刺脈沖能量，在寬頻率范圍內提供統一輸入阻抗，提升信號完整性。

三、典型應用場景

1. 雷達與天線陣列

在相控陣?yán)走_(dá)中，ADS54J60IRMP的高帶寬和低噪聲特性可支持多頻段信號的同時采集，配合多芯片同步功能實現波束賦形和目標跟蹤。其1.2GHz輸入帶寬覆蓋L、S、C頻段，適用于氣象雷達、機載雷達等系統。

2. 無線寬帶與5G通信

在5G基站中，該器件可處理毫米波頻段的高帶寬信號，其JESD204B接口支持高速數據傳輸，降低FPGA與ADC之間的布線復雜度。同時，低功耗特性有助于減少基站能耗。

3. 軟件定義無線電（SDR）

SDR系統需要靈活的頻段覆蓋和高速信號處理能力。ADS54J60IRMP的16位分辨率和1GSPS采樣率可滿足多頻段信號的動態范圍需求，而DDC模塊可簡化數字下變頻流程，降低FPGA資源占用。

4. 通信測試設備

在頻譜分析儀、網絡分析儀等測試設備中，該器件的高SNR和低SFDR可確保測試結果的準確性，適用于高速串行數據、毫米波信號等高精度測量場景。

四、技術細節與實現

1. 電氣特性

• 電源電壓：模擬電源支持1.9V和3V，數字電源為1.9V，支持寬電壓范圍設計。

• 輸入范圍：滿量程輸入為1.9Vpp（差分），兼容單端轉差分電路。

• 工作溫度：-40℃至+85℃，適用于工業級和軍用級環境。

2. 時鐘與同步

• 內部PLL：將采樣時鐘加倍，生成串行化數據所需的位時鐘，減少外部時鐘源需求。

• SYSREF信號：用于JESD204B接口的確定性延遲同步，確保多通道數據對齊精度。

3. 布局與布線建議

• 電源去耦：在模擬和數字電源引腳附近放置0.1μF和10μF電容，降低電源噪聲。

• 信號完整性：差分輸入對走線長度需匹配，差分阻抗控制在100Ω±10%，JESD204B高速信號線需采用等長布線。

• 熱設計：封裝底部暴露焊盤需良好接地，建議PCB鋪設散熱過孔以提升散熱效率。

五、與其他器件的對比

1. 與AD9695BCPZ-1300對比

• 采樣率：AD9695BCPZ-1300采樣率更高（1.3GSPS），但ADS54J60IRMP在1GSPS下功耗更低（2.7W vs. 更高功耗）。

• 封裝：ADS54J60IRMP采用VQFN-72封裝，尺寸更小（10mm×10mm），適合高密度設計。

• 接口：兩者均支持JESD204B，但ADS54J60IRMP的子類1協議更易實現低延遲同步。

2. 與ADS54J60IRMPT對比

• 封裝形式：ADS54J60IRMPT采用Tape/Reel包裝，適合自動化生產；ADS54J60IRMP為Tray封裝，適合實驗室評估。

• 性能差異：兩者電氣參數一致，但ADS54J60IRMPT可能針對特定應用優化了時序或EMC特性。

六、常見問題與解決方案

1. 模擬輸入端對地阻抗異常

• 問題描述：部分PCB中，ADS54J60IRMP的某一通道模擬輸入端對地阻抗接近0Ω，導致該通道采集噪聲。

• 原因分析：可能由PCB布局缺陷（如輸入信號線與地線短路）或芯片內部ESD保護電路觸發引起。

• 解決方案：檢查PCB走線，確保輸入信號線與地線間距符合設計規則；若問題持續，可嘗試更換芯片或聯系TI技術支持。

2. JESD204B接口通信失敗

• 問題描述：系統啟動后，JESD204B接口無法建立鏈路，導致數據傳輸中斷。

• 原因分析：可能由時鐘相位未對齊、SYSREF信號丟失或鏈路訓練參數配置錯誤引起。

• 解決方案：使用示波器檢查時鐘和SYSREF信號的時序關系；通過寄存器配置調整鏈路訓練參數（如Lane Alignment Timeout）。

七、開發資源與支持

1. 數據手冊與參考設計

• TI官網提供ADS54J60IRMP的完整數據手冊（ZHCSE42C），包含功能框圖、寄存器映射、時序要求等詳細信息。

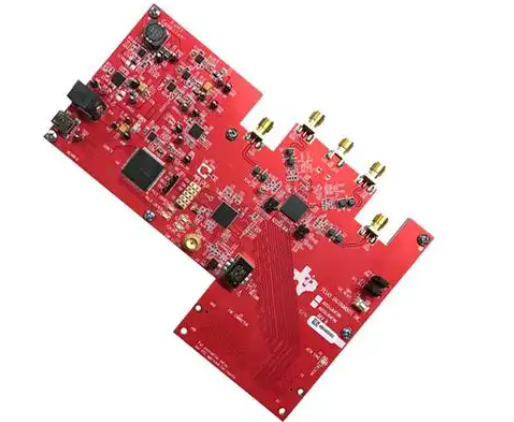

• 參考設計如“ADS54J60 Evaluation Module”提供硬件原理圖和軟件驅動，加速產品開發。

2. 技術社區與支持

• TI E2E論壇提供ADS54J60IRMP的技術問答，用戶可提交問題并獲取工程師回復。

• 貿澤電子、得捷電子等代理商提供樣品申請服務，支持原型驗證。

ADS54J60IRMP憑借其高帶寬、低功耗和卓越的動態范圍性能，成為雷達、通信測試、SDR等領域的理想選擇。其JESD204B接口和多芯片同步功能進一步簡化了系統設計，提升了集成度。未來，隨著5G、毫米波通信等技術的普及，ADS54J60IRMP有望在更多高性能信號采集場景中發揮關鍵作用。開發者可通過TI官網、代理商渠道獲取詳細技術文檔和開發支持，加速產品落地。
