ADS54J60數據手冊深度解析

一、產品概述

ADS54J60是德州儀器（Texas Instruments）推出的一款高性能雙通道16位、1.0GSPS（每秒千兆采樣）模數轉換器（ADC），專為高速信號采集與處理設計。該芯片采用先進的流水線架構，結合低功耗設計與高動態范圍特性，適用于雷達、通信測試設備、軟件定義無線電（SDR）、醫療成像等需要高精度、高帶寬數據采集的領域。其核心優勢包括：

• 高分辨率與低噪聲：16位分辨率配合-159dBFS/Hz的本底噪聲，確保在寬瞬時帶寬內實現高動態范圍；

• 靈活的接口支持：支持JESD204B子類1串行接口，數據傳輸速率高達10Gbps，每個ADC通道可配置為2或4條信道，顯著減少接口線路數量；

• 集成數字下變頻器（DDC）：用戶可選擇將每個ADC通道連接至DDC模塊，降低后端信號處理復雜度；

• 多芯片同步能力：支持多片ADS54J60同步工作，適用于多通道系統設計；

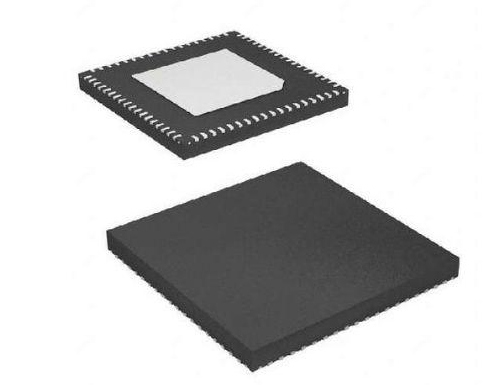

• 低功耗與高集成度：1GSPS采樣率下單通道功耗僅為1.35W，72引腳VQFNP封裝（10mm×10mm）兼顧緊湊性與散熱性能。

二、關鍵技術參數

1. 模擬輸入特性

• 輸入滿標度范圍：1.9Vpp（差分輸入），支持±0.95V的峰峰值擺幅；

• 輸入帶寬（3dB）：1.2GHz，確保對高頻信號的線性響應；

• 緩沖模擬輸入：通過內部緩沖電路減少采樣保持毛刺脈沖能量，同時在寬頻率范圍內提供統一的輸入阻抗；

• 通道隔離度：在170MHz輸入頻率下，通道間隔離度可達100dBc，有效抑制串?dāng)_。

2. 動態性能指標

• 信噪比（SNR）：

• 輸入頻率170MHz、-1dBFS時，SNR為70dBFS；

• 輸入頻率350MHz、-1dBFS時，SNR為67.5dBFS；

• 噪聲頻譜密度（NSD）：

• 170MHz輸入時為-157dBFS/Hz；

• 350MHz輸入時為-154.5dBFS/Hz；

• 無雜散動態范圍（SFDR）：

• 包含交錯音調時，170MHz輸入下為86dBc，350MHz輸入下為75dBc；

• 排除HD2、HD3及交錯音調時，170MHz輸入下提升至89dBc，350MHz輸入下為85dBc。

3. 接口與數據傳輸

• JESD204B接口：

• 支持子類1確定性延遲協議，確保多通道數據同步；

• 數據速率靈活配置：10Gbps時每個ADC通道使用2條信道，5Gbps時使用4條信道；

• 內部鎖相環（PLL）將采樣時鐘加倍，生成串行化位時鐘；

• 多芯片同步：通過SYSREF信號實現多片ADS54J60的采樣時鐘對齊，適用于相控陣?yán)走_(dá)等場景。

4. 功耗與電源

• 單通道功耗：1GSPS采樣率下為1.35W，顯著低于同類競品；

• 電源電壓：模擬電源支持1.9V和3V，數字電源為1.9V，兼容低電壓設計需求；

• 封裝與散熱：72引腳VQFNP封裝，MSL 3級（260°C回流焊峰值溫度），適用于自動化生產。

三、典型應用場景

1. 雷達與天線陣列

在相控陣?yán)走_(dá)系統中，ADS54J60的高采樣率與低噪聲特性可精準捕獲回波信號，配合多芯片同步功能實現波束賦形。例如，某型號雷達通過四片ADS54J60實現16通道數據采集，結合FPGA進行實時信號處理，顯著提升目標分辨率。

2. 無線寬帶與通信測試

在5G基站測試設備中，ADS54J60的1.2GHz輸入帶寬可覆蓋Sub-6GHz頻段信號，配合JESD204B接口實現高速數據傳輸。某測試儀表廠商采用該芯片后，將數據采集延遲降低至微秒級，滿足實時性要求。

3. 軟件定義無線電（SDR）

SDR系統需要靈活的信號處理能力，ADS54J60的集成DDC模塊可簡化前端設計。例如，某軍用SDR平臺通過DDC將中頻信號下變頻至基帶，降低后端FPGA處理負載，同時保持12位有效位數（ENOB）。

4. 醫療成像

在超聲成像設備中，ADS54J60的高動態范圍可捕捉微弱回波信號。某便攜式超聲儀采用該芯片后，圖像信噪比提升20%，同時功耗降低30%，延長設備續航時間。

四、硬件設計指南

1. 模擬前端設計

• 信號調理：推薦使用LMH5401等低噪聲差分運放將單端信號轉換為差分信號，并設置合適的增益（如單位增益需確保穩定性）；

• 濾波設計：在ADC輸入端添加低通濾波器（如370MHz截止頻率的LC濾波器），抑制高頻噪聲；

• 共模電壓：確保差分信號的共模電壓與ADC的CM引腳電壓（2.1V）匹配，避免偏移誤差。

2. 時鐘與同步設計

• 采樣時鐘：推薦使用AD9516等低抖動時鐘芯片，提供800MHz至1GHz的穩定時鐘；

• SYSREF信號：在多芯片系統中，通過SYSREF實現采樣時鐘對齊，確保各通道數據同步；

• 時鐘分配：采用星型拓?fù)浣Y(jié)構，減少時鐘 skew。

3. 電源與接地設計

• 電源去耦：在模擬電源和數字電源引腳附近添加0.1μF和10μF陶瓷電容，抑制電源噪聲；

• 接地層：模擬地與數字地應通過磁珠或0Ω電阻單點連接，避免地回路干擾；

• 熱設計：在芯片下方鋪銅并增加過孔，提升散熱效率。

五、軟件與調試指南

1. JESD204B接口配置

• 鏈路參數計算：以800MSPS采樣率為例，配置LMFS為8224模式（L=8, M=2, F=2, S=4），計算得到串行線速率為4Gbps；

• FPGA IP核生成：使用Xilinx Vivado的JESD204B IP核，配置 lane 數、幀格式等參數；

• 調試工具：利用TI的TMDSEVM54J60評估板與配套軟件，驗證鏈路穩定性。

2. 寄存器配置

• 關鍵寄存器：包括輸入增益、DDC使能、JESD204B模式選擇等；

• 配置流程：通過SPI接口寫入寄存器值，建議分階段驗證功能（如先配置模擬輸入，再配置接口）。

3. 性能測試

• FFT分析：輸入標準正弦波信號，通過FFT觀察SNR、SFDR等指標；

• 多芯片同步測試：在多片ADS54J60系統中，驗證各通道數據的時間對齊精度。

六、應用案例分析

案例1：FMC HPC采集卡設計

某公司基于ADS54J60開發了FMC HPC采集卡，支持4通道1GSPS數據采集。該采集卡通過FMC接口與FPGA主卡連接，提供原理圖、PCB布局及FPGA源碼。用戶可基于該設計快速開發高速數據采集系統，適用于通信測試、雷達信號處理等領域。

案例2：JESD204B接口調試心得

某工程師在調試ADS54J60的JESD204B接口時，遇到鏈路不穩定問題。通過優化時鐘分配網絡、調整SYSREF相位關系，最終實現4Gbps數據傳輸速率。該案例表明，合理的鏈路參數配置與硬件設計是確保接口穩定性的關鍵。

七、常見問題解答

1. ADS54J60是否支持直流偏置信號？

是的，ADS54J60可處理帶有直流偏置的信號，只要信號幅度與直流偏置在輸入范圍內即可。例如，某用戶測試中輸入信號包含500mV直流偏置，F(xiàn)FT結果顯示系統仍能正常工作。

2. 如何優化多芯片同步性能？

建議采用以下措施：

• 使用低抖動時鐘源（如AD9516）；

• 縮短SYSREF信號線長度，減少傳輸延遲；

• 在FPGA端實現精確的延遲補償算法。

3. 如何降低系統功耗？

可通過以下方法優化功耗：

• 降低采樣率（如從1GSPS降至800MSPS，功耗可降低約20%）；

• 關閉未使用的通道或DDC模塊；

• 采用低電壓電源（如將模擬電源從3V降至1.9V）。

八、總結與展望

ADS54J60憑借其高分辨率、低功耗與靈活的接口設計，成為高速數據采集領域的理想選擇。未來，隨著5G、物聯網等技術的普及，對高速ADC的需求將持續增長。TI可通過以下方向進一步優化產品：

• 提升集成度：將更多信號處理功能（如DDC、濾波器）集成至芯片內部；

• 降低功耗：采用更先進的工藝節點，進一步優化功耗與性能的平衡；

• 增強易用性：提供更完善的開發工具與參考設計，縮短用戶開發周期。

通過深入理解ADS54J60的技術特性與應用場景，工程師可充分發揮其性能優勢，推動高速數據采集技術的創新發展。
