XL1509-5.0引腳圖與芯片功能詳解

一、引言
XL1509-5.0是一款廣泛應用于工業控制、通信設備、消費電子等領域的降壓型DC-DC電源芯片。作為一款150KHz固定頻率的脈寬調制（PWM）降壓轉換器，XL1509-5.0憑借其寬輸入電壓范圍、高效率、低紋波和優秀的負載調整率，成為電源設計中的熱門選擇。本文將詳細解析XL1509-5.0的引腳圖、引腳功能、電氣特性、應用電路以及設計注意事項，幫助工程師更好地理解和應用這款芯片。

二、XL1509-5.0芯片概述

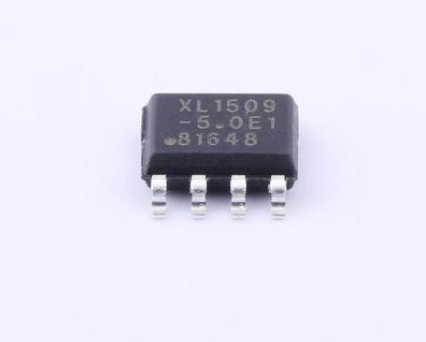

XL1509-5.0是上海芯龍半導體技術股份有限公司推出的一款降壓型DC-DC電源芯片，采用SOP-8封裝，具有8個引腳。該芯片支持4.5V至40V的寬輸入電壓范圍，能夠輸出穩定的5V電壓，最大輸出電流可達2A。XL1509-5.0內置了功率MOSFET、頻率補償電路、熱關斷功能、電流限制功能和短路保護功能，極大地簡化了電源設計過程，提高了系統的可靠性和穩定性。

三、XL1509-5.0引腳圖詳解
XL1509-5.0的引腳圖如圖1所示，各引腳的功能如下：

1. VIN（引腳1）
   VIN是XL1509-5.0的電源輸入引腳，支持4.5V至40V的直流電壓輸入。為了消除輸入噪聲，通常需要在VIN引腳與GND之間并聯一個電解電容，電容值建議為220uF/50V。電解電容應盡可能靠近芯片放置，以減少輸入線上的噪聲干擾。

2. SW（引腳2）
   SW是XL1509-5.0的開關電源輸出引腳，也是輸出功率的開關節點。在開關過程中，SW引腳會產生高頻開關信號，因此需要在SW引腳與輸出濾波電感之間連接一個肖特基二極管，以防止電感電壓引起的開關電流毛刺輸入到芯片中。同時，輸出濾波電感應選擇合適的電感值，以減小輸出紋波。

3. GND（引腳3、4、5、6）
   GND是XL1509-5.0的接地引腳，共有4個。在PCB設計中，接地引腳應盡可能短且寬，以減小接地阻抗，提高系統的抗干擾能力。同時，接地引腳應與其他信號線保持足夠的距離，避免信號干擾。此外，為了防止由感應電壓引起的開關電流尖峰將電壓噪聲感應到XL1509-5.0中，接地引腳應放置在肖特基二極管的外部，并通過輸出電容器接地。

4. FB（引腳7）
   FB是XL1509-5.0的反饋引腳，用于檢測和調節輸出電壓。通過外部電阻分壓網絡，F(xiàn)B引腳將輸出電壓反饋給芯片內部的誤差放大器，誤差放大器將反饋電壓與內部參考電壓1.23V進行比較，并根據比較結果調整PWM信號的占空比，從而實現對輸出電壓的精確控制。在設計反饋電阻分壓網絡時，應根據所需的輸出電壓和芯片內部的參考電壓來選擇合適的電阻值。

5. EN（引腳8）
   EN是XL1509-5.0的使能引腳，用于控制芯片的開啟和關閉。當EN引腳為低電平時，芯片開啟并正常工作；當EN引腳為高電平時，芯片關閉并進入低功耗狀態。為了確保芯片在正常工作時不被誤關閉，EN引腳通常通過一個下拉電阻接地。同時，為了實現遠程控制或自動開關功能，EN引腳也可以連接到一個外部控制信號源。

四、XL1509-5.0電氣特性
XL1509-5.0的電氣特性如下：

• 輸入電壓范圍：4.5V至40V

• 輸出電壓：固定5V，輸出電壓范圍可通過外部電阻分壓網絡調整

• 輸出電流：最大2A

• 開關頻率：固定150KHz

• 效率：在典型應用條件下，效率可達82%以上

• 線性調整率：在輸入電壓變化時，輸出電壓變化較小

• 負載調整率：在負載電流變化時，輸出電壓變化較小

• 保護功能：內置熱關斷功能、電流限制功能和短路保護功能

五、XL1509-5.0應用電路
XL1509-5.0的應用電路如圖2所示。該電路將24V直流電源轉換為5V直流電源，為單片機和物聯網通信模塊供電。電路中包含了輸入濾波電容、輸出濾波電感、肖特基二極管、反饋電阻分壓網絡以及使能控制電路等關鍵元件。

1. 輸入濾波電容
   輸入濾波電容C1用于消除輸入電源線上的噪聲干擾，提高電源的穩定性。電容值建議為220uF/50V，并應盡可能靠近芯片放置。

2. 輸出濾波電感
   輸出濾波電感L1用于減小輸出紋波，提高輸出電壓的穩定性。電感值應根據所需的輸出電流和開關頻率來選擇，通常選擇幾微亨至幾十微亨的電感值。

3. 肖特基二極管
   肖特基二極管D4用于防止電感電壓引起的開關電流毛刺輸入到芯片中，保護芯片免受損壞。二極管應選擇反向耐壓足夠高、正向壓降足夠小的型號。

4. 反饋電阻分壓網絡
   反饋電阻分壓網絡由電阻R1和R2組成，用于將輸出電壓分壓后反饋給芯片內部的誤差放大器。電阻值應根據所需的輸出電壓和芯片內部的參考電壓來選擇，通常選擇精度為1%的金屬膜電阻。

5. 使能控制電路
   使能控制電路由電阻RT1和下拉電阻組成，用于控制芯片的開啟和關閉。電阻RT1用于限制輸入電流，下拉電阻用于確保芯片在正常工作時不被誤關閉。

六、XL1509-5.0設計注意事項
在設計基于XL1509-5.0的電源電路時，需要注意以下幾點：

1. 輸入濾波電容的選擇
   輸入濾波電容應選擇足夠大的電容值，以消除輸入電源線上的噪聲干擾。同時，電容的耐壓值應大于輸入電壓的最大值，以確保電容的安全運行。

2. 輸出濾波電感的選擇
   輸出濾波電感應選擇合適的電感值，以減小輸出紋波。電感值過小會導致輸出紋波過大，電感值過大會導致電路響應速度變慢。同時，電感的飽和電流應大于輸出電流的最大值，以確保電感不會因過流而損壞。

3. 肖特基二極管的選擇
   肖特基二極管應選擇反向耐壓足夠高、正向壓降足夠小的型號。反向耐壓不足會導致二極管被擊穿損壞，正向壓降過大會導致電路效率降低。

4. 反饋電阻分壓網絡的設計
   反饋電阻分壓網絡應設計得足夠精確，以確保輸出電壓的穩定性。電阻值應選擇精度為1%的金屬膜電阻，并應考慮電阻的溫度系數對輸出電壓的影響。

5. 使能控制電路的設計
   使能控制電路應設計得足夠可靠，以確保芯片能夠正常開啟和關閉。下拉電阻的阻值應選擇得足夠小，以避免芯片被誤關閉；同時，下拉電阻的功耗也應考慮在內，以避免過熱損壞。

6. PCB布局與布線
   在PCB設計中，應合理布局和布線，以減小電磁干擾和信號干擾。輸入濾波電容應盡可能靠近芯片放置，輸出濾波電感應與肖特基二極管緊密相連，反饋電阻分壓網絡應遠離高頻信號線，使能控制電路應與其他控制信號線保持足夠的距離。

7. 散熱設計
   XL1509-5.0在工作過程中會產生一定的熱量，因此需要進行散熱設計。在PCB設計中，應確保芯片有足夠的散熱面積，并可以通過增加散熱片或風扇等方式來提高散熱效率。同時，應避免芯片長時間工作在高溫環境下，以免影響芯片的壽命和可靠性。

七、XL1509-5.0的應用領域
XL1509-5.0憑借其寬輸入電壓范圍、高效率、低紋波和優秀的負載調整率等特點，在多個領域得到了廣泛應用。以下是一些典型的應用場景：

1. 工業控制
   在工業控制領域，XL1509-5.0可用于為各種傳感器、執行器、控制器等設備提供穩定的電源供應。其寬輸入電壓范圍和高效率特點使得它能夠適應各種復雜的工業環境。

2. 通信設備
   在通信設備領域，XL1509-5.0可用于為路由器、交換機、基站等設備提供穩定的電源供應。其低紋波和優秀的負載調整率特點能夠確保通信設備的穩定運行和數據傳輸?shù)臏?zhǔn)確性。

3. 消費電子
   在消費電子領域，XL1509-5.0可用于為智能手機、平板電腦、智能手表等設備提供穩定的電源供應。其小巧的封裝尺寸和高效的電源轉換效率使得它能夠滿足消費電子設備對電源的小型化和高效化需求。

4. 汽車電子
   在汽車電子領域，XL1509-5.0可用于為車載導航、行車記錄儀、車載音響等設備提供穩定的電源供應。其寬輸入電壓范圍和高可靠性特點使得它能夠適應汽車電子設備對電源的嚴格要求和復雜環境。

5. 新能源領域
   在新能源領域，XL1509-5.0可用于為太陽能逆變器、風力發電系統等設備提供穩定的電源供應。其高效的電源轉換效率和優秀的負載調整率特點能夠確保新能源設備的穩定運行和高效發電。

八、XL1509-5.0的替代方案與兼容芯片
在實際應用中，有時可能會遇到XL1509-5.0缺貨或成本過高等問題。此時，可以考慮使用一些替代方案或兼容芯片。以下是一些常見的替代方案和兼容芯片：

1. XL1509系列其他型號
   XL1509系列還包括XL1509-3.3E1（輸出3.3V）、XL1509-12E1（輸出12V）和XL1509-ADJE1（輸出電壓可調）等型號。這些型號在封裝、引腳定義和電氣特性上與XL1509-5.0相似，只是輸出電壓不同。因此，在需要不同輸出電壓的應用中，可以考慮使用這些型號作為替代方案。

2. SL3061
   SL3061是一款內置MOS的降壓型DC-DC電源芯片，具有40V耐壓、2.5A電流輸出能力。它在電氣特性和封裝尺寸上與XL1509-5.0相似，可以作為XL1509-5.0的兼容芯片使用。

3. AP1509
   AP1509是一款開關穩壓器芯片，內部集成晶體管、開關管等元件，具備過熱保護等功能。它采用8引腳SOP-8封裝工藝，在電氣特性和應用領域上與XL1509-5.0有一定的相似性。在某些應用中，可以考慮使用AP1509作為XL1509-5.0的替代方案。

4. LM2576
   LM2576是一款經典的降壓型DC-DC電源芯片，具有寬輸入電壓范圍、高效率、低紋波等特點。它支持多種輸出電壓版本（如3.3V、5V、12V等），并且封裝尺寸多樣（如TO-220、TO-263等）。雖然LM2576在開關頻率和封裝尺寸上與XL1509-5.0有所不同，但在某些應用中仍然可以作為XL1509-5.0的替代方案使用。

九、XL1509-5.0的調試與測試
在完成基于XL1509-5.0的電源電路設計后，需要進行調試與測試以確保電路的正常工作。以下是一些常見的調試與測試步驟：

1. 輸入電壓測試
   使用萬用表或示波器測試輸入電壓是否在芯片允許的范圍內（4.5V至40V）。如果輸入電壓超出范圍，可能會導致芯片損壞或無法正常工作。

2. 輸出電壓測試
   使用萬用表或示波器測試輸出電壓是否穩定在5V左右。如果輸出電壓不穩定或偏離設定值較多，可能需要檢查反饋電阻分壓網絡的設計是否正確或調整電阻值。

3. 輸出電流測試
   使用電子負載或可調電阻模擬負載電流，測試輸出電流是否能夠達到2A的最大值。如果輸出電流無法達到最大值或輸出電壓在負載增加時明顯下降，可能需要檢查輸出濾波電感和肖特基二極管的選擇是否合適或調整電路參數。

4. 效率測試
   使用功率計或示波器測量輸入功率和輸出功率，并計算效率。效率應達到芯片規格書中的典型值以上（如82%以上）。如果效率較低，可能需要檢查電路中的損耗元件（如電阻、電感、二極管等）是否選擇得當或優化電路設計。

5. 保護功能測試
   模擬過流、短路和過熱等故障情況，測試芯片的保護功能是否正常工作。在故障情況下，芯片應能夠自動關閉輸出或進入低功耗狀態以保護自身和負載設備不受損壞。

十、XL1509-5.0的常見問題與解決方案
在實際應用中，可能會遇到一些與XL1509-5.0相關的問題。以下是一些常見的問題及其解決方案：

1. 輸出電壓不穩定
   可能原因：反饋電阻分壓網絡設計不當、輸入電壓波動過大、輸出濾波電感或電容選擇不當?shù)取?br style="box-sizing: border-box; padding: 0px; -webkit-font-smoothing: antialiased; font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, Ubuntu, "Helvetica Neue", Helvetica, Arial, "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", "Source Han Sans CN", sans-serif, "Apple Color Emoji", "Segoe UI Emoji"; list-style: none; margin: 6px; scrollbar-width: none; content: " "; display: block;"/>解決方案：重新設計反饋電阻分壓網絡、增加輸入濾波電容或采用穩壓電源作為輸入、調整輸出濾波電感和電容的值。

2. 輸出電流不足
   可能原因：輸出濾波電感飽和、肖特基二極管正向壓降過大、輸入電壓過低等。
   解決方案：更換飽和電流更大的輸出濾波電感、選擇正向壓降更小的肖特基二極管、提高輸入電壓或優化電路設計以降低功耗。

3. 芯片過熱
   可能原因：散熱設計不當、負載電流過大、環境溫度過高等。
   解決方案：增加散熱片或風扇以提高散熱效率、降低負載電流或優化電路設計以降低功耗、改善工作環境溫度。

4. 芯片無法開啟
   可能原因：使能引腳未正確連接或控制信號異常、輸入電壓過低或過高、芯片損壞等。
   解決方案：檢查使能引腳的連接和控制信號是否正常、確保輸入電壓在芯片允許的范圍內、更換芯片進行測試。

5. 芯片頻繁關閉
   可能原因：熱關斷功能觸發、電流限制功能觸發、使能引腳受到干擾等。
   解決方案：檢查芯片的工作溫度是否過高并優化散熱設計、檢查負載電流是否過大并調整電路參數、檢查使能引腳的連接和控制信號是否穩定并采取抗干擾措施。

十一、結論
XL1509-5.0作為一款優秀的降壓型DC-DC電源芯片，在工業控制、通信設備、消費電子等領域得到了廣泛應用。本文詳細解析了XL1509-5.0的引腳圖、引腳功能、電氣特性、應用電路以及設計注意事項等方面的內容，并提供了替代方案與兼容芯片、調試與測試步驟以及常見問題與解決方案等方面的信息。希望本文能夠幫助工程師更好地理解和應用XL1509-5.0這款芯片，為電源設計提供有力的支持。
