XTR115應用電路深度解析

XTR115作為德州儀器（TI）推出的一款高精度、低漂移的電流環傳輸器，在工業自動化、過程控制、數據采集系統等領域具有廣泛應用。其核心功能是將傳感器輸出的微弱信號轉換為標準的4-20mA電流信號，以滿足長距離傳輸和抗干擾的需求。本文將從XTR115的基本特性、應用電路設計、關鍵參數調整、保護電路設計以及典型應用案例等方面進行詳細闡述，旨在為工程師和技術人員提供全面的設計參考。

一、XTR115基本特性概述

XTR115是一款專為4-20mA電流環設計的集成芯片，具有以下顯著特性：

1. 高精度與低漂移：XTR115的轉換精度可達±0.05%，非線性誤差僅為±0.003%，能夠在寬溫度范圍內保持穩定的輸出性能。

2. 寬電源電壓范圍：芯片支持7.5V至36V的環路電源電壓，適用于多種工業電源環境。

3. 內置精密穩壓器：XTR115內部集成了+5V精密穩壓器，輸出電壓精度為±0.05%，電壓溫度系數僅為20×10^-6/℃，可為外部電路提供穩定的電源。

4. 可編程增益與偏置：通過外部電阻的配置，用戶可以靈活調整XTR115的增益和偏置，以滿足不同應用場景的需求。

5. 保護功能完善：芯片內置了過流保護、過熱保護等機制，同時支持外部保護電路的設計，以提高系統的可靠性。

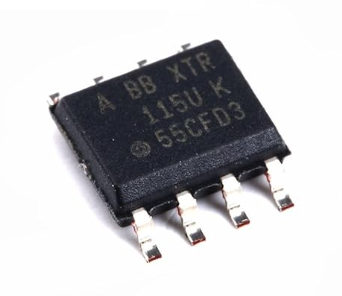

6. 小封裝與低功耗：XTR115采用SO-8小型化封裝，便于在緊湊的空間內集成，同時其低功耗特性也符合工業節能的需求。

二、XTR115應用電路設計基礎

2.1 基本工作原理

XTR115的核心功能是將輸入電壓信號轉換為4-20mA的電流信號。其內部電路主要由輸入放大器、電阻網絡、輸出晶體管、基準電壓源和穩壓器等部分組成。輸入電壓信號首先經過輸入電阻轉換為電流信號，然后通過內部放大器進行線性放大，最終通過輸出晶體管轉換為4-20mA的電流輸出。

2.2 典型應用電路結構

一個典型的XTR115應用電路包括以下幾個關鍵部分：

1. 電源電路：為XTR115及其外部電路提供穩定的電源。通常，XTR115由環路電源供電，電源電壓范圍在7.5V至36V之間。

2. 輸入信號調理電路：負責將傳感器輸出的微弱信號進行放大、濾波等處理，以滿足XTR115的輸入要求。

3. XTR115核心電路：包括輸入電阻、反饋電阻、外部功率管等元件，實現電壓到電流的轉換。

4. 輸出電流檢測與調整電路：用于監測輸出電流的大小，并通過反饋機制調整XTR115的增益或偏置，以確保輸出電流的準確性。

5. 保護電路：包括反向電壓保護、過壓保護、過流保護等，以防止芯片因異常情況而損壞。

2.3 關鍵元件選擇與配置

1. 輸入電阻：輸入電阻的選擇直接影響XTR115的輸入電流范圍。通常，根據傳感器的輸出特性和XTR115的輸入要求來選擇合適的電阻值。

2. 反饋電阻：反饋電阻用于設置XTR115的增益，從而決定輸出電流與輸入電壓之間的線性關系。通過調整反饋電阻的值，可以實現不同的輸出電流范圍。

3. 外部功率管：XTR115需要外接NPN型功率晶體管以擴大輸出電流能力。功率管的選擇應考慮其最大集電極電流、集電極-發射極擊穿電壓等參數，以確保其能夠滿足應用需求。

4. 穩壓二極管與瞬態電壓抑制器：用于過壓保護，防止環路電壓過高而損壞芯片。穩壓二極管的穩定電壓應略高于芯片的最大工作電壓，而瞬態電壓抑制器則具有更快的響應速度和更高的鉗位電壓。

三、XTR115應用電路關鍵參數調整

3.1 增益調整

XTR115的增益通過反饋電阻進行設置。增益的大小決定了輸出電流與輸入電壓之間的比例關系。在調整增益時，需要考慮傳感器的輸出范圍、XTR115的輸入要求以及系統所需的輸出電流范圍等因素。

3.2 偏置調整

偏置調整用于設置XTR115的輸出電流下限（即4mA時的輸入條件）。通過調整偏置電阻的值，可以確保在輸入信號為零時，輸出電流恰好為4mA。偏置調整對于保證系統的準確性和線性度至關重要。

3.3 線性度優化

為了提高XTR115應用電路的線性度，可以采取以下措施：

1. 選擇高精度的電阻和電容：以減小因元件誤差引起的非線性失真。

2. 優化輸入信號調理電路：確保傳感器輸出的微弱信號在進入XTR115之前已經過充分的放大和濾波處理。

3. 采用溫度補償技術：對于溫度變化較大的應用場景，可以通過引入溫度補償電路來減小溫度對線性度的影響。

四、XTR115應用電路保護電路設計

4.1 反向電壓保護

反向電壓保護電路用于防止因環路電源極性接反而損壞XTR115芯片。一種常見的反向電壓保護電路采用二極管整流橋?qū)崿F(xiàn)，無論環路電源的極性如何，都能確保XTR115的電源端接收到正確的極性電壓。

4.2 過壓保護

過壓保護電路用于限制環路電壓的最大值，防止因電壓過高而損壞芯片。穩壓二極管和瞬態電壓抑制器是常用的過壓保護元件。穩壓二極管具有穩定的鉗位電壓，而瞬態電壓抑制器則具有更快的響應速度和更高的鉗位電壓，適用于對瞬態過壓保護要求較高的場合。

4.3 過流保護

過流保護電路用于監測輸出電流的大小，并在電流超過設定值時采取措施以防止芯片損壞。XTR115內部集成了過流保護機制，但為了確保系統的可靠性，通常還會在外圍電路中增加額外的過流保護措施，如采用限流電阻或電流檢測與反饋電路等。

五、XTR115典型應用案例分析

5.1 溫度傳感器電流變送器

在溫度傳感器應用中，XTR115常被用于將溫度傳感器輸出的微弱電壓信號轉換為4-20mA的電流信號進行傳輸。以下是一個基于XTR115的溫度傳感器電流變送器電路設計示例：

1. 溫度傳感器：采用PT100鉑電阻溫度傳感器，其輸出電阻值隨溫度變化而變化。

2. 信號調理電路：包括恒流源、差動放大器等部分，用于將PT100的電阻變化轉換為電壓信號，并進行放大和濾波處理。

3. XTR115核心電路：將調理后的電壓信號轉換為4-20mA的電流信號。通過調整輸入電阻和反饋電阻的值，可以設置合適的增益和偏置，以確保輸出電流與溫度之間的線性關系。

4. 保護電路：包括反向電壓保護、過壓保護和過流保護等部分，以確保電路的安全性和可靠性。

5.2 壓力傳感器電流變送器

在壓力傳感器應用中，XTR115同樣發揮著重要作用。以下是一個基于XTR115的壓力傳感器電流變送器電路設計示例：

1. 壓力傳感器：采用惠斯通電橋結構的壓力傳感器，其輸出電壓隨壓力變化而變化。

2. 信號調理電路：包括儀表放大器、濾波器等部分，用于將壓力傳感器的輸出電壓進行放大和濾波處理，以滿足XTR115的輸入要求。

3. XTR115核心電路：與溫度傳感器應用類似，將調理后的電壓信號轉換為4-20mA的電流信號。通過調整增益和偏置，可以確保輸出電流與壓力之間的準確對應關系。

4. 校準與調試：在實際應用中，可能需要對電路進行校準和調試，以確保輸出電流的準確性和穩定性。這可以通過調整反饋電阻、偏置電阻等元件的值來實現。

5.3 工業過程控制中的電流環傳輸

在工業過程控制中，XTR115常被用于構建4-20mA電流環傳輸系統，以實現遠程監控和控制。以下是一個基于XTR115的工業過程控制電流環傳輸系統設計示例：

1. 傳感器與信號調理：根據具體應用場景選擇合適的傳感器（如溫度傳感器、壓力傳感器、流量傳感器等），并通過信號調理電路將傳感器的輸出信號轉換為適合XTR115輸入的電壓信號。

2. XTR115電流環傳輸器：將調理后的電壓信號轉換為4-20mA的電流信號，并通過長距離傳輸線將信號傳輸?shù)娇刂浦行摹?/span>

3. 控制中心接收與處理：在控制中心，通過電流環接收器（如RCV420）將4-20mA的電流信號轉換回電壓信號，并進行進一步的處理和分析。根據處理結果，控制中心可以發出相應的控制指令，以實現對工業過程的遠程監控和控制。

4. 系統可靠性與安全性：在設計過程中，需要充分考慮系統的可靠性和安全性。這包括選擇高質量的元件、優化電路布局、增加保護電路等措施，以確保系統在各種惡劣環境下都能穩定運行。

六、XTR115應用電路優化與調試技巧

6.1 電路優化技巧

1. 減小噪聲干擾：在電路設計中，應充分考慮噪聲干擾的影響。通過采用屏蔽線、濾波器、去耦電容等措施，可以有效減小噪聲干擾對電路性能的影響。

2. 提高電源質量：電源質量對電路性能具有重要影響。應選擇穩定性好、紋波小的電源模塊，并在電源輸入端增加濾波電路，以提高電源質量。

3. 優化元件布局與布線：合理的元件布局和布線可以減小信號傳輸過程中的損耗和干擾。應盡量縮短信號傳輸路徑，避免信號線之間的交叉和干擾。

6.2 調試技巧

1. 分步調試：在調試過程中，應采用分步調試的方法。首先調試電源電路，確保電源穩定可靠；然后調試輸入信號調理電路，確保信號準確無誤；最后調試XTR115核心電路和輸出電流檢測與調整電路，確保輸出電流符合要求。

2. 使用示波器與萬用表：示波器和萬用表是調試過程中常用的工具。通過示波器可以觀察信號的波形和幅度，判斷信號是否正常；通過萬用表可以測量電壓、電流等參數，驗證電路的性能。

3. 記錄與分析調試數據：在調試過程中，應詳細記錄各項調試數據，并進行深入分析。通過對比理論值和實際值，可以找出電路中存在的問題，并進行相應的調整和優化。

七、XTR115應用電路的發展趨勢與挑戰

7.1 發展趨勢

1. 集成化與小型化：隨著工業自動化程度的不斷提高，對電路集成化和小型化的需求也越來越迫切。未來，XTR115等電流環傳輸器將朝著更高集成度、更小封裝尺寸的方向發展。

2. 智能化與網絡化：智能化和網絡化是工業自動化領域的重要發展趨勢。未來，XTR115等電流環傳輸器將集成更多的智能功能，如自診斷、自校準、遠程通信等，以實現更高效、更便捷的遠程監控和控制。

3. 高精度與高可靠性：在工業自動化領域，對測量精度和系統可靠性的要求越來越高。未來，XTR115等電流環傳輸器將不斷提高測量精度和可靠性，以滿足更嚴格的應用需求。

7.2 面臨的挑戰

1. 電磁兼容性問題：在工業現場，電磁干擾是一個不可忽視的問題。如何提高XTR115應用電路的電磁兼容性，減小電磁干擾對電路性能的影響，是未來需要解決的重要問題之一。

2. 溫度穩定性問題：在溫度變化較大的應用場景中，如何保持XTR115應用電路的穩定性是一個挑戰。需要采取有效的溫度補償措施，以減小溫度對電路性能的影響。

3. 成本與性能的平衡：在滿足應用需求的前提下，如何降低XTR115應用電路的成本，提高性價比，是未來需要關注的重要問題之一。

八、結論

XTR115作為一款高精度、低漂移的電流環傳輸器，在工業自動化、過程控制、數據采集系統等領域具有廣泛應用。本文詳細介紹了XTR115的基本特性、應用電路設計、關鍵參數調整、保護電路設計以及典型應用案例等方面的內容，旨在為工程師和技術人員提供全面的設計參考。隨著工業自動化程度的不斷提高和技術的不斷發展，XTR115等電流環傳輸器將面臨更多的機遇和挑戰。未來，需要不斷優化電路設計、提高測量精度和可靠性、降低成本并滿足智能化和網絡化的需求，以推動工業自動化領域的持續發展。
