C8051F060中文資料詳解

一、概述

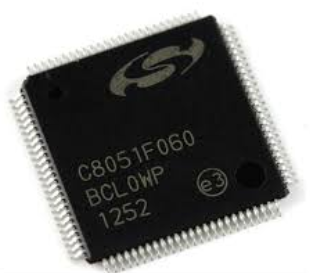

C8051F060是由Silicon Labs（芯科實驗室）推出的一款高度集成的混合信號系統級芯片（SoC），屬于C8051F06x系列。該系列芯片以高速8051內核為核心，集成了豐富的模擬外設、數字外設以及通信接口，適用于需要高精度數據采集、實時控制和通信的嵌入式系統。C8051F060憑借其高性能、低功耗和靈活性，廣泛應用于工業自動化、醫療設備、汽車電子、智能儀表等領域。

二、主要特性

1. 高速8051內核

C8051F060采用CIP-51內核（與標準8051兼容），具有以下特點：

• 指令執行速度：最高25 MIPS（25 MHz時鐘頻率下），70%的指令可在1或2個系統時鐘周期內完成。

• 流水線結構：優化了指令執行效率，減少了指令執行時間。

• 中斷系統：支持22個中斷源，包括6個外部中斷和16個內部中斷，滿足復雜應用的需求。

2. 存儲器

• Flash程序存儲器：64 KB，支持在系統編程（ISP）和在應用編程（IAP），扇區大小為512字節。

• RAM數據存儲器：4352字節（4 KB + 256字節），其中4 KB位于外部數據存儲器空間，支持快速訪問。

• 外部存儲器接口：支持64 KB的外部數據存儲器，可配置為復用或非復用模式。

3. 模擬外設

C8051F060集成了高性能的模擬外設，適用于高精度數據采集和信號處理：

• 16位SAR ADC：

• 數量：2個（ADC0和ADC1）。

• 分辨率：16位，±0.75 LSB INL（積分非線性）。

• 轉換速率：最高1 Msps（每秒百萬次采樣）。

• 輸入方式：可配置為雙單端輸入或單差分輸入。

• 功能：支持DMA傳輸、數據相關窗口中斷、內置溫度傳感器。

• 10位SAR ADC（僅限部分型號）：

• 轉換速率：最高200 ksps。

• 輸入通道：8個外部輸入，支持單端或差分方式。

• 12位DAC（僅限部分型號）：

• 數量：2個（DAC0和DAC1）。

• 功能：可通過定時器觸發同步輸出，適合生成無抖動波形。

• 模擬比較器：

• 數量：3個。

• 功能：支持可編程回差電壓和響應時間，適用于信號檢測和比較。

• 電壓基準：內置高精度電壓基準，支持模擬外設的參考電壓需求。

• VDD監視器與欠壓檢測器：實時監測電源電壓，確保系統穩定運行。

4. 數字外設

C8051F060提供了豐富的數字外設，支持多種接口和通信協議：

• 通用I/O引腳：

• 數量：59個（100引腳TQFP封裝）或24個（64引腳TQFP封裝）。

• 特性：支持5V輸入，增強抗干擾能力。

• 串行通信接口：

• SMBus/I2C兼容接口：支持主/從模式，最高400 kHz。

• SPI總線接口：支持全雙工和半雙工模式，最高10 MHz。

• 兩個UART串行端口：支持異步通信，最高115.2 kbps。

• 定時器/計數器：

• 16位計數器/定時器陣列（PCA）：包括6個捕捉/比較模塊，支持PWM輸出。

• 5個通用16位計數器/定時器：支持定時、計數和PWM功能。

• 專用看門狗定時器：防止程序跑飛，提高系統可靠性。

• CAN總線接口：支持Bosch CAN 2.0B協議，適用于汽車電子和工業控制。

5. 時鐘源

• 內部振蕩器：可編程，支持3 MHz至24.5 MHz的校準頻率，默認頻率為16 MHz。

• 外部振蕩器：支持晶體、RC網絡、陶瓷振蕩器或外部時鐘輸入，提供更高的時鐘精度。

6. 電源管理

• 供電電壓：2.7V至3.6V，支持低功耗應用。

• 節能模式：支持多種休眠和停機模式，降低系統功耗。

7. 封裝與工作溫度

• 封裝：提供100引腳TQFP和64引腳TQFP兩種封裝選項。

• 工作溫度范圍：-40°C至+85°C，適用于工業級應用。

8. 調試與開發

• JTAG調試：片上調試電路支持全速、非侵入式的在片/在系統調試，支持斷點、單步、觀察點等功能。

• 開發工具：提供完整的開發工具套件，包括編譯器、IDE、仿真器等，支持Keil C51、Silicon Labs IDE等開發環境。

三、詳細功能模塊介紹

1. 16位SAR ADC

C8051F060的16位SAR ADC是其核心模擬外設之一，適用于高精度數據采集。以下是其詳細功能：

• 分辨率與精度：16位分辨率，±0.75 LSB INL，保證無失碼。

• 轉換速率：最高1 Msps，適合高速數據采集。

• 輸入方式：

• 單端輸入：每個ADC支持8個單端輸入通道。

• 差分輸入：兩個ADC可配置為差分輸入模式，適用于高精度測量。

• DMA傳輸：支持直接存儲器存?。―MA），數據可直接從ADC傳輸至RAM，減少CPU開銷。

• 窗口中斷：內置數據相關窗口中斷發生器，當ADC結果超出設定范圍時觸發中斷。

• 溫度傳感器：內置溫度傳感器，可實時監測芯片溫度。

ADC配置示例

以下是一個簡單的ADC配置代碼示例（基于Silicon Labs IDE）：

#include <c8051F060.h>



void ADC_Init(void) {

// 啟用ADC0

ADC0CN = 0x80;  // ADC0使能，跟蹤模式為正常

REF0CN = 0x03;  // 啟用內部參考電壓和緩沖器

AMX0SL = 0x00;  // 選擇ADC0.0作為輸入通道

ADC0CF = 0x01;  // 設置ADC時鐘為系統時鐘/2

}



uint16_t ADC_Read(void) {

ADC0CN &= ~0x20;  // 清除ADC0轉換完成標志

ADC0CN |= 0x10;   // 啟動ADC0轉換

while (!(ADC0CN & 0x20));  // 等待轉換完成

return ADC0;      // 讀取ADC0結果

}

2. 12位DAC

C8051F060的12位DAC適用于需要生成模擬信號的應用，如波形發生器、電壓輸出等。

• 分辨率：12位，提供4096個輸出電平。

• 同步輸出：支持通過定時器觸發同步輸出，確保波形無抖動。

• 輸出范圍：0V至VREF（參考電壓），可通過軟件配置。

DAC配置示例

以下是一個簡單的DAC配置代碼示例：

#include <c8051F060.h>



void DAC_Init(void) {

DAC0CN = 0x80;  // 啟用DAC0

DAC0L = 0x00;   // 設置DAC0低字節

DAC0H = 0x00;   // 設置DAC0高字節

REF0CN = 0x03;  // 啟用內部參考電壓

}



void DAC_SetOutput(uint16_t value) {

DAC0L = (uint8_t)(value & 0xFF);  // 設置低字節

DAC0H = (uint8_t)((value >> 8) & 0x0F);  // 設置高字節（12位）

}

3. CAN總線接口

C8051F060的CAN總線接口支持Bosch CAN 2.0B協議，適用于汽車電子和工業控制。

• 特性：

• 支持標準幀（11位ID）和擴展幀（29位ID）。

• 最高1 Mbps的通信速率。

• 32個消息對象，每個消息對象有自己的標志掩碼。

• 應用場景：

• 汽車電子：發動機控制、車身控制等。

• 工業控制：設備聯網、數據采集等。

CAN配置示例

以下是一個簡單的CAN配置代碼示例：

#include <c8051F060.h>



void CAN_Init(void) {

CAN0CN = 0x00;  // 禁用CAN0

CAN0ADDR = 0x00;

CAN0ID = 0x00;

CAN0DATH = 0x00;

CAN0DATL = 0x00;

CAN0BTR0 = 0x03;  // 設置波特率（示例值）

CAN0BTR1 = 0x1C;

CAN0CN = 0x41;  // 啟用CAN0，正常模式

}



void CAN_SendMessage(uint32_t id, uint8_t *data, uint8_t length) {

CAN0ADDR = 0x00;  // 選擇消息對象0

CAN0ID = (uint8_t)(id & 0xFF);  // 設置ID低字節

CAN0ID |= (uint8_t)((id >> 8) & 0xFF) << 8;  // 設置ID高字節

// 填充數據（示例）

for (uint8_t i = 0; i < length; i++) {

if (i < 8) {

if (i < 4) {

CAN0DATL |= data[i] << (i * 8);

} else {

CAN0DATH |= data[i] << ((i - 4) * 8);

}

}

}

CAN0CN |= 0x01;  // 發送消息

}

四、應用場景

C8051F060憑借其高性能、低功耗和豐富的外設資源，適用于以下應用場景：

1. 工業自動化：

• 過程控制：實時數據采集和處理。

• 電機控制：高精度PWM輸出和反饋控制。

• 傳感器網絡：多通道ADC采集和CAN總線通信。

2. 汽車電子：

• 發動機管理：傳感器數據采集和執行器控制。

• 車身電子：燈光控制、門窗控制等。

• 安全系統：ABS、ESP等系統的實時控制。

3. 醫療設備：

• 便攜式監測設備：心電、血壓等生理信號采集。

• 生物醫學傳感器：高精度ADC和低功耗設計。

4. 智能儀表：

• 電表、水表、氣表：數據采集和通信。

• 工業儀表：溫度、壓力、流量等參數測量。

五、開發工具與資源

Silicon Labs為C8051F060提供了完整的開發工具和資源，包括：

1. 開發環境：

• Keil C51：支持C語言和匯編語言開發。

• Silicon Labs IDE：集成開發環境，支持項目管理和調試。

2. 仿真器：

• C8051F060-TB開發板：提供硬件平臺，支持快速原型開發。

• U-EC5仿真器：支持全速、非侵入式的在片調試。

3. 文檔與示例代碼：

• 數據手冊：提供詳細的芯片規格和功能描述。

• 應用筆記：提供典型應用的設計指南和代碼示例。

C8051F060是一款功能強大、靈活性高的混合信號SoC，適用于需要高精度模擬和數字處理能力的嵌入式系統設計。其高速8051內核、豐富的模擬外設、多種通信接口以及低功耗設計，使其在工業自動化、汽車電子、醫療設備等領域具有廣泛的應用前景。通過本文的詳細介紹，開發者可以更好地理解C8051F060的功能和特性，為實際項目開發提供參考。
