C8051F005中文手冊詳解

一、概述

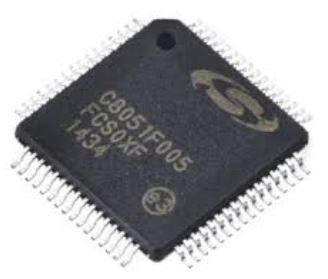

C8051F005是Silicon Laboratories（芯科實驗室）推出的一款高性能混合信號系統級芯片（SoC），基于8051兼容內核，專為工業控制、智能傳感器、通信設備等領域設計。其核心特性包括高速處理能力、豐富的模擬與數字外設、低功耗設計以及強大的調試功能。本文將詳細解析C8051F005的硬件架構、功能模塊、寄存器配置、應用案例及開發注意事項，為工程師提供全面的技術參考。

二、硬件架構與核心特性

1. 處理器內核

C8051F005采用流水線指令架構的8051兼容內核，支持高達25MIPS的執行速度，較傳統8051提升20倍以上。其指令集兼容標準8051，但通過優化指令執行效率，70%的指令可在1或2個系統時鐘周期內完成。處理器支持25MHz時鐘頻率，內部集成可編程時鐘分頻器，可靈活調整系統時鐘。

2. 存儲器配置

• Flash程序存儲器：32KB，支持在系統編程（ISP），扇區大小為512字節，預留512字節用于系統保護。

• RAM數據存儲器：2304字節，支持快速數據訪問。

• 擴展存儲器：通過外部總線接口可擴展XRAM（需根據型號支持）。

3. 模擬外設

• 12位ADC：

• 采樣率：最高100ksps，支持無失碼轉換。

• 輸入通道：8路外部輸入，可配置為單端或差分模式。

• 可編程增益放大器（PGA）：增益范圍0.5至16倍，支持信號調理。

• 數據相關窗口中斷：可設置上下限閾值，觸發中斷或復位。

• 內置溫度傳感器：精度±3°C，用于系統監控。

• 12位DAC：2路，支持電壓輸出，適用于波形生成或偏置調整。

• 比較器：2路，支持16個可編程滯回電壓值，用于閾值檢測。

• 電壓基準：2.4V基準源，精度15ppm/°C，可外引腳輸出。

4. 數字外設

• I/O端口：32個通用I/O口，支持5V耐壓，所有引腳可配置為弱上拉或推挽輸出。

• 串行接口：

• SMBus/I2C：硬件實現，支持標準模式（100kHz）和快速模式（400kHz）。

• SPI：支持主/從模式，最高時鐘頻率8MHz。

• UART：全雙工異步串口，支持波特率可編程。

• 定時器/計數器：

• 16位可編程計數器陣列（PCA）：5個捕獲/比較模塊，支持PWM輸出。

• 4個通用16位定時器：支持定時、計數及PWM功能。

• 看門狗定時器（WDT）：雙向復位，防止程序跑飛。

5. 時鐘系統

• 內部振蕩器：2至16MHz可編程，支持低功耗模式。

• 外部振蕩器：支持晶體、RC、C或外部時鐘源，最高25MHz。

• 時鐘切換：支持運行中動態切換時鐘源，適應不同功耗需求。

6. 電源與節電模式

• 工作電壓：2.7V至3.6V，典型工作電流12.5mA@25MHz。

• 節電模式：支持多種低功耗模式，包括睡眠模式和停機模式，可通過中斷喚醒。

7. 調試與編程

• JTAG接口：支持全速非侵入式在線調試，兼容IEEE 1149.1標準。

• 調試功能：支持?jǐn)帱c、單步執行、觀察點、堆棧監視等功能，不影響外設運行。

• ISP編程：支持512字節扇區的Flash編程，允許現場升級固件。

三、功能模塊詳解

1. ADC模塊配置與使用

C8051F005的ADC模塊支持12位分辨率，最高采樣率100ksps。配置步驟如下：

1. 設置參考電壓：通過REF0CN寄存器選擇內部或外部基準源。

2. 配置輸入通道：通過AMX0CF和AMUX0SL寄存器選擇單端或差分輸入。

3. 設置增益：通過ADC0CF寄存器配置PGA增益（0.5至16倍）。

4. 啟動轉換：通過ADC0CN寄存器選擇跟蹤方式（軟件命令、定時器溢出等）。

5. 讀取結果：轉換完成后，數據存儲在ADC0H和ADC0L寄存器中，支持左/右對齊格式。

2. PWM輸出實現

C8051F005通過PCA模塊實現PWM輸出，步驟如下：

1. 配置PCA時鐘源：選擇系統時鐘、定時器溢出或外部時鐘。

2. 設置捕獲/比較模塊：配置PCA0CPLn和PCA0CPHn寄存器，設置占空比。

3. 啟動PCA：通過PCA0CN寄存器使能PCA模塊。

4. 輸出引腳映射：通過交叉開關將PCA輸出映射至指定I/O口。

3. 串行通信接口配置

• I2C接口：

1. 配置SCL和SDA引腳為開漏輸出。

2. 設置SMB0CN寄存器，選擇主/從模式。

3. 通過SMB0DAT寄存器讀寫數據。

• SPI接口：

1. 配置SCK、MISO、MOSI引腳。

2. 設置SPI0CN寄存器，選擇時鐘極性和相位。

3. 通過SPI0DAT寄存器進行數據傳輸。

四、應用案例分析

1. 感應加熱電源控制

在感應加熱電源中，C8051F005作為核心控制器，實現以下功能：

• PWM生成：通過PCA模塊輸出兩路互補PWM信號，驅動IGBT逆變電路。

• 溫度控制：利用ADC采集PT100溫度傳感器信號，通過PID算法調節PWM占空比，實現恒溫控制。

• 故障保護：實時監測過流、過壓等故障，通過WDT和保護電路確保系統安全。

2. 智能儀表設計

以智能鋼絲繩無損檢測裝置為例，C8051F005實現以下功能：

• 信號采集：通過ADC采集霍爾傳感器輸出的模擬信號，檢測鋼絲繩缺陷。

• 數據處理：在片內運行算法，計算缺陷程度并分類。

• 人機交互：通過LCD顯示檢測結果，支持按鍵輸入?yún)?shù)設置。

• 數據傳輸：通過USB接口將數據上傳至PC機，支持二次分析。

五、開發注意事項

1. 電源設計

• 數字電源與模擬電源需分開供電，通過2Ω電阻隔離，數字地與模擬地通過0Ω電阻單點連接。

• 推薦使用AS1117等穩壓器將5V電壓轉換為3.3V，確保與5V器件兼容。

2. 時鐘配置

• 內部振蕩器精度為±20%，適用于對時間精度要求不高的場合。

• 對時間精度要求高的應用（如PWM波形生成），需外接11.0592MHz晶振。

3. ADC使用技巧

• 差分輸入時，需注意通道配對（如AIN0-AIN1、AIN2-AIN3等）。

• 溫度傳感器信號通過AMUX的第9通道接入，需通過REF0CN寄存器啟用。

4. 抗干擾設計

• PCB布局時，模擬信號與數字信號分開走線，避免交叉干擾。

• 高速信號線（如PWM驅動信號）需使用雙絞線，長度小于1mm。

C8051F005憑借其高速處理能力、豐富的模擬與數字外設、低功耗設計以及強大的調試功能，成為工業控制、智能傳感器等領域的理想選擇。通過本文的詳細解析，工程師可全面掌握C8051F005的硬件架構、功能模塊、寄存器配置及開發技巧，為實際項目開發提供有力支持。在實際應用中，需結合具體需求，合理配置外設資源，優化電源與時鐘設計，確保系統穩定可靠運行。
