STM32F107VCT6原理圖深度解析

一、引言

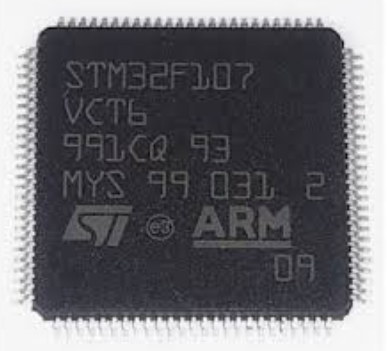

STM32F107VCT6是意法半導體(STMicroelectronics)推出的一款基于ARM Cortex-M3內核的高性能32位微控制器,廣泛應用于工業控制、汽車電子、醫療設備、消費電子等領域。其豐富的外設接口、低功耗設計和強大的處理能力,使其成為嵌入式系統開發的熱門選擇。本文將圍繞STM32F107VCT6的原理圖展開詳細分析,涵蓋其核心架構、外圍電路設計、接口配置及典型應用場景。


二、STM32F107VCT6核心架構與功能模塊

1. 處理器核心與性能參數

STM32F107VCT6采用ARM Cortex-M3內核,主頻最高可達72MHz,支持Thumb-2指令集,兼具高性能與低代碼體積的優勢。其內置硬件除法器和乘法器可加速數學運算,嵌套向量中斷控制器(NVIC)支持多達240個中斷源,中斷響應時間低至6-12個時鐘周期。

2. 存儲器配置

芯片內置256KB Flash存儲器和64KB SRAM,滿足復雜應用需求。Flash存儲器用于程序代碼存儲,SRAM則用于運行時數據緩存。此外,芯片支持外部存儲器擴展接口,可連接NOR Flash、NAND Flash或EEPROM等設備,進一步擴展存儲容量。

3. 時鐘系統與電源管理

時鐘系統支持內部RC振蕩器(8MHz)和外部晶振(4-16MHz)作為時鐘源,通過PLL倍頻至72MHz。電源管理方面,芯片支持多種低功耗模式,包括睡眠模式、停止模式和待機模式,待機模式下功耗可低至微安級別,適用于電池供電設備。

4. 外設接口概覽

STM32F107VCT6集成了豐富的外設接口,包括:

  • 通信接口:USB 2.0全速設備接口、2路USART、2路SPI、2路I2C、1路CAN總線。

  • 網絡接口:集成以太網MAC控制器,支持10/100Mbps自適應網絡。

  • 模擬接口:12位ADC(16通道)和12位DAC(2通道),支持高精度模擬信號采集與輸出。

  • 定時器:3個高級定時器、2個通用定時器和2個基本定時器,支持PWM輸出、輸入捕捉和輸出比較功能。

  • GPIO:提供80個可編程GPIO引腳,支持多種復用功能。

三、STM32F107VCT6原理圖核心模塊解析

1. 電源電路設計

電源電路是原理圖的核心部分,負責為芯片及外圍電路提供穩定電壓。STM32F107VCT6的電源引腳包括VDD_1至VDD_5、VDDA(模擬電源)、VBAT(備用電池電源)等,需根據應用場景設計多級穩壓電路。典型設計包括:

  • 主電源輸入:通過5V電源適配器或USB供電,經LDO穩壓至3.3V,為數字電路供電。

  • 模擬電源隔離:VDDA與數字電源之間需通過磁珠或電感隔離,減少數字噪聲對模擬電路的干擾。

  • 備用電池供電:VBAT引腳連接CR2032等紐扣電池,為主RTC(實時時鐘)和備份寄存器供電,確保主電源斷開時時間數據不丟失。

2. 復位電路與啟動模式配置

復位電路通過按鍵(RESET)和RC濾波電路實現,確保系統可靠復位。啟動模式由BOOT0和BOOT1引腳電平?jīng)Q定,支持三種啟動方式:

  • BOOT0=0,BOOT1=X:從主Flash啟動(正常工作模式)。

  • BOOT0=1,BOOT1=0:從系統存儲器啟動(用于ISP編程)。

  • BOOT0=1,BOOT1=1:從內置SRAM啟動(用于調試)。

3. 時鐘電路設計

時鐘電路包括高速外部時鐘(HSE)和低速外部時鐘(LSE):

  • HSE:通常連接8MHz晶振,經PLL倍頻至72MHz,作為系統主時鐘。

  • LSE:連接32.768kHz晶振,為RTC提供低功耗時鐘源。
    晶振負載電容需根據晶振規格選擇,典型值為22pF。

4. 調試接口與編程電路

STM32F107VCT6支持JTAG和SWD(Serial Wire Debug)兩種調試接口。JTAG接口包含JTMS、JTCK、JTDI、JTDO等引腳,SWD接口僅需SWDIO和SWCLK兩根線。調試接口通過20針標準JTAG座引出,兼容ST-Link、J-Link等主流調試器。

5. 通信接口電路設計

USB接口

USB接口采用Mini-USB或Micro-USB插座,支持全速USB 2.0通信。電路需包含:

  • ESD保護:在D+和D-線上并聯TVS二極管,防止靜電擊穿。

  • 上拉電阻:D+線上拉1.5kΩ電阻,標識設備為全速模式。

  • 電源管理:VBUS引腳需通過限流電阻和濾波電容,防止過流和噪聲干擾。

CAN總線接口

CAN總線接口由CANH和CANL引腳組成,需通過CAN收發器(如TJA1050)轉換為差分信號。電路設計要點包括:

  • 終端電阻:總線兩端需并聯120Ω終端電阻,減少信號反射。

  • 共模電感:在CANH和CANL之間串聯共模電感,抑制共模干擾。

以太網接口

以太網接口通過RMII總線與外部PHY芯片(如DP83848CVV)連接,支持10/100Mbps自適應網絡。電路設計需注意:

  • 變壓器隔離:PHY芯片與RJ45插座之間需通過網絡變壓器(如HR911105A)隔離,增強抗干擾能力。

  • 時鐘同步:RMII總線需50MHz參考時鐘,通常由PHY芯片提供。

6. LED與按鍵電路

LED電路用于指示系統狀態(如電源、通信、錯誤等),需通過限流電阻(典型值220Ω)連接至GPIO引腳。按鍵電路采用輕觸開關,通過上拉電阻(典型值10kΩ)確保未按下時引腳為高電平。

四、典型應用場景與原理圖擴展

1. 工業自動化控制

在工業自動化場景中,STM32F107VCT6可通過CAN總線連接多個傳感器和執行器,實現分布式控制。原理圖需擴展:

  • CAN總線隔離:采用ADuM1201等數字隔離器,隔離CAN控制器與物理總線。

  • 電源隔離:通過DC-DC模塊(如B0505S-1W)為CAN節點獨立供電,增強系統穩定性。

2. 汽車電子應用

在汽車電子中,STM32F107VCT6可用于車載信息娛樂系統或動力控制單元。原理圖需滿足車規級要求:

  • 寬溫設計:元器件選型需支持-40℃至+125℃工作溫度。

  • EMC防護:增加共模電感、磁珠和TVS二極管,提升抗電磁干擾能力。

3. 醫療設備開發

在醫療設備中,STM32F107VCT6可用于監護儀或便攜式診斷設備。原理圖需重點考慮:

  • 高精度ADC:通過外部參考電壓源(如REF5025)提升ADC采樣精度。

  • 安全機制:實現硬件看門狗和CRC校驗,確保系統可靠性。

五、開發工具與調試技巧

1. 開發環境選擇

推薦使用以下工具鏈:

  • STM32CubeMX:圖形化配置工具,快速生成初始化代碼。

  • Keil MDK:支持ARM Cortex-M3內核的集成開發環境。

  • IAR Embedded Workbench:高效編譯器,適合對代碼體積敏感的應用。

2. 調試技巧

  • SWD調試:相比JTAG,SWD僅需兩根線,適合PCB空間受限的場景。

  • 邏輯分析儀:通過GPIO引腳捕獲通信波形,分析時序問題。

  • 代碼優化:使用__attribute__((section()))將關鍵代碼放入Flash特定區域,提升執行效率。

STM32F107VCT6憑借其高性能、低功耗和豐富的外設接口,成為嵌入式系統開發的理想選擇。通過對其原理圖的深入解析,開發者可更好地理解其硬件設計要點,包括電源管理、時鐘配置、通信接口和調試電路。結合典型應用場景的擴展設計,可進一步提升系統的可靠性和適應性。未來,隨著物聯網和工業4.0的發展,STM32F107VCT6將在更多領域發揮關鍵作用,推動嵌入式技術的創新與應用。
