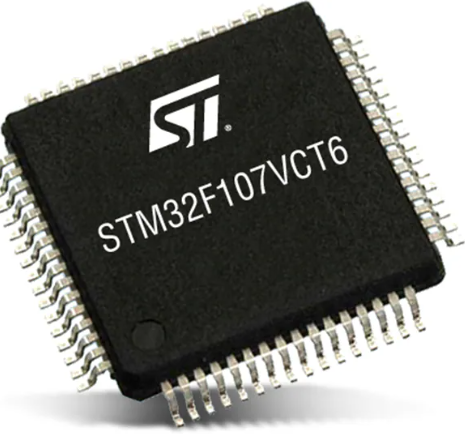

STM32F107VCT6：以太網連接型微控制器的深度解析

1. 引言：認識STM32F107VCT6

在當今高度互聯的世界中，微控制器（Microcontroller Unit, MCU）扮演著至關重要的角色，它們是無數智能設備和系統的“大腦”。在眾多MCU產品線中，意法半導體（STMicroelectronics）的STM32系列以其卓越的性能、豐富的外設以及強大的生態系統，贏得了全球工程師的廣泛青睞。而 STM32F107VCT6 則是STM32 F1系列中的一個重要成員，它屬于“互聯型”產品線，以其內置的以太網MAC（Medium Access Control）控制器和USB OTG（On-The-Go）功能為主要亮點，為需要網絡連接和高級USB功能的嵌入式應用提供了理想的解決方案。

STM32F107VCT6作為一款基于高性能ARM Cortex-M3內核的32位微控制器，旨在滿足對處理能力、實時性、豐富外設以及通信接口有較高要求的應用場景。它不僅僅是一個簡單的控制器，更是一個集成了多功能模塊的片上系統（System on Chip, SoC），能夠獨立完成復雜的數據處理、控制邏輯以及與其他設備的通信任務。其“互聯型”的定位，使其在工業自動化、樓宇控制、醫療設備、消費電子、智能家居以及物聯網（IoT）等領域展現出巨大的潛力，特別是在需要通過以太網進行遠程控制、數據采集或設備間通信的場合。理解STM32F107VCT6的基礎知識，不僅僅是掌握其技術參數，更重要的是理解其設計哲學、功能實現方式以及如何在實際項目中高效利用其各項資源。

2. STM32系列概述與F107子系列定位

要深入理解STM32F107VCT6，首先需要將其置于STM32系列的宏大背景中進行考察。意法半導體的STM32系列微控制器是一個龐大而多樣化的家族，根據性能、功耗、外設集和目標應用的不同，被劃分為多個子系列，如F0、F1、F2、F3、F4、F7、H7、L0、L1、L4、L5、G0、G4等。每個系列都有其獨特的優勢和應用側重。

STM32 F1系列 是STM32家族中最早推出也是最經典的一個系列，它憑借出色的性價比和成熟的生態系統，成為許多嵌入式開發者的首選。F1系列通常被稱為“主流系列”，適用于廣泛的通用應用。在這個系列中，又根據CPU主頻、Flash容量、RAM容量、外設集以及封裝形式的不同，細分為不同的產品線，例如F103（增強型）、F105/F107（互聯型）、F101（基本型）、F102（USB基本型）等。

STM32F107子系列，作為F1系列中的“互聯型”產品，其核心特性在于集成了強大的通信接口，特別是10/100 Mbps以太網MAC和全速USB OTG。這意味著F107系列可以直接與網絡基礎設施連接，實現IP通信，或作為USB主設備/從設備與各種USB外設交互。這種設計理念顯著簡化了需要網絡或高級USB功能的嵌入式系統的硬件設計，減少了外部芯片的需求，從而降低了成本并提升了系統集成度。STM32F107VCT6就是F107系列中的具體型號，其“VC”標識通常指代特定的存儲容量和封裝類型（V代表LQFP100封裝，C代表256KB Flash）。

這種模塊化的設計和清晰的產品定位，使得開發者可以根據具體的項目需求，靈活選擇最合適的STM32微控制器，從而實現性能、成本和功耗的最佳平衡。

3. STM32F107VCT6核心架構與性能

3.1 ARM Cortex-M3 內核

STM32F107VCT6的核心是業界廣受歡迎的 ARM Cortex-M3 處理器內核。Cortex-M3是ARM公司專門為微控制器應用設計的一款32位RISC（精簡指令集計算機）處理器，它在性能、功耗和代碼密度之間取得了優異的平衡。

• 32位架構： 意味著它能夠一次處理32位的數據，相比于傳統的8位或16位微控制器，在處理速度和數據吞吐量方面有顯著優勢，特別是在執行復雜算法或處理大量數據時。

• RISC指令集： Cortex-M3采用精簡指令集，指令條數相對較少，但每條指令執行效率高，有利于編譯器生成緊湊且高效的代碼。它支持Thumb-2指令集，該指令集結合了16位Thumb指令的代碼密度優勢和32位ARM指令的性能優勢，使得程序代碼量更小，執行速度更快。

• 高效流水線： Cortex-M3內部采用3級流水線（取指-譯碼-執行），允許多個指令在不同階段同時進行，從而提高指令的并行處理能力，提升了整體性能。

• 嵌套向量中斷控制器（NVIC）： Cortex-M3集成了先進的NVIC，提供了對中斷的靈活管理。它支持多個中斷源、可編程的中斷優先級、中斷向量表偏移量設置、中斷嵌套以及尾鏈中斷處理等功能，大大提高了中斷響應速度和實時性。NVIC的設計使得中斷處理更加高效和確定，這對于實時嵌入式系統至關重要。

• 低功耗特性： Cortex-M3支持多種低功耗模式，如睡眠模式、深度睡眠模式等，通過停止部分或全部時鐘，降低內核功耗。在STM32F107VCT6中，這些低功耗模式與片上外設的電源管理功能相結合，可以實現非常高效的能量管理，延長電池供電設備的續航時間。

3.2 主頻與性能

STM32F107VCT6的最高主頻可達 72MHz。這個頻率對于絕大多數嵌入式應用來說已經綽綽有余。在72MHz的主頻下，Cortex-M3內核每秒可以執行大約1.25 DMIPS/MHz (Dhrystone MIPS per MHz)，這意味著STM32F107VCT6的峰值性能可達到大約90 DMIPS。

• DMIPS（Dhrystone MIPS）： 是一種衡量處理器整數運算能力的指標。90 DMIPS表示該微控制器在執行通用整數運算方面具有相當強的能力，能夠輕松應對復雜的控制算法、數據處理以及通信協議棧的運行。

• 實時性： 高主頻結合NVIC的快速中斷響應機制，使得STM32F107VCT6在處理實時任務時表現出色。它能夠快速響應外部事件，并及時執行相應的控制邏輯，這對于工業控制、伺服驅動等對時間精度要求極高的應用至關重要。

3.3 存儲器架構

STM32F107VCT6內部集成了非易失性閃存（Flash Memory）和SRAM（Static Random-Access Memory）用于存儲程序代碼和數據。

• 閃存（Flash Memory）： STM32F107VCT6 typically features 256KB of embedded Flash memory。閃存用于存儲用戶的應用程序代碼、常量數據以及配置參數。它是非易失性的，即使斷電也不會丟失數據。256KB的容量對于大多數中等規模的嵌入式應用來說已經足夠，可以存儲相當復雜的固件。

• SRAM（Static Random-Access Memory）： STM32F107VCT6通常內置 64KB 的SRAM。SRAM是高速的易失性存儲器，用于存儲程序運行時的數據、?？臻g、堆空間以及變量等。64KB的SRAM容量能夠滿足大多數應用對運行時數據存儲的需求，特別是對于需要緩沖大量數據或運行復雜數據結構的應用。

• 存儲器映射： STM32F107VCT6的存儲器采用統一的線性地址空間進行映射，CPU可以通過簡單的地址訪問來訪問Flash、SRAM以及所有外設寄存器。這種統一的存儲器映射簡化了軟件開發，使得代碼能夠像訪問內存一樣訪問外設，提升了編程的便利性。

• 總線架構： 為了實現高效的數據傳輸，STM32F107VCT6內部采用了多層AHB（Advanced High-performance Bus）總線矩陣。這種多主多從的總線架構允許CPU、DMA（直接存儲器訪問）控制器等多個主設備同時訪問不同的從設備（如Flash、SRAM、外設），從而實現并行數據傳輸，避免了總線沖突，顯著提高了系統吞吐量和整體性能。

4. STM32F107VCT6的關鍵特性與外設

STM32F107VCT6之所以強大，不僅僅在于其高性能的CPU內核和充足的存儲器，更在于其豐富而強大的片上外設。這些外設使得MCU能夠與外部世界進行廣泛的交互。

4.1 以太網MAC控制器 (Ethernet MAC)

這是STM32F107VCT6最突出的特性之一。它內置了一個符合IEEE 802.3標準的10/100 Mbps以太網MAC控制器。

• 硬件加速： 該MAC控制器集成了用于以太網數據包處理的硬件加速器，例如CRC校驗、幀校驗序列生成/校驗、數據包緩沖等，大大減輕了CPU的負擔。

• MII/RMII接口： 它提供了媒體獨立接口（MII）和簡化媒體獨立接口（RMII），用于連接外部的物理層收發器（PHY）。RMII接口通常更受歡迎，因?yàn)樗恍枰俚囊_，簡化了PCB設計。

• 支持TCP/IP協議棧： 雖然MAC控制器本身只處理數據鏈路層的任務，但其存在使得STM32F107VCT6可以輕松地運行嵌入式TCP/IP協議棧（如LwIP、FreeRTOS+TCP等），從而實現高層的網絡通信，例如HTTP服務器、FTP客戶端、MQTT、Modbus TCP等應用。這使得設備可以直接連接到局域網或互聯網，實現遠程控制、數據上傳、固件更新等功能。

• 應用場景： 工業自動化設備（PLC、HMI）、網絡攝像頭、智能家居網關、樓宇自動化系統、遠程醫療設備、數據采集器等。

4.2 USB On-The-Go (OTG) 全速控制器

STM32F107VCT6集成了全速USB 2.0 OTG控制器。OTG功能允許設備既可以作為USB主機（Host）也可以作為USB從設備（Device），極大地增加了其靈活性。

• USB主機模式： 在主機模式下，STM32F107VCT6可以連接并控制各種USB外設，如USB U盤（存儲數據）、USB鍵盤/鼠標（人機交互）、USB打印機、USB攝像頭等。這對于數據記錄、外部設備控制等應用非常有用。

• USB從設備模式： 在從設備模式下，STM32F107VCT6可以作為PC或其他USB主機的外設，實現各種USB類功能，如虛擬串口（CDC）、HID設備（鼠標、鍵盤）、大容量存儲設備（MSC）、自定義廠商設備等。這使得設備可以通過USB與PC進行高速數據通信或進行固件升級。

• 內置PHY： STM32F107VCT6通常內置USB全速PHY，這意味著開發者無需額外的外部PHY芯片，進一步簡化了硬件設計。

• 應用場景： 數據采集器與PC通信、工業設備參數配置、U盤固件升級、醫療設備數據傳輸、車載信息娛樂系統等。

4.3 定時器

STM32F107VCT6配備了多種功能強大的定時器資源，用于實現精確的時間測量、脈沖生成、電機控制等。

• 高級控制定時器（TIM1、TIM8）： 這些定時器具有獨立死區生成、互補輸出、剎車輸入等高級功能，特別適用于三相交流電機、步進電機等高精度電機控制應用，可生成PWM（脈寬調制）信號用于電機調速。

• 通用定時器（TIM2、TIM3、TIM4、TIM5）： 提供計數、捕獲/比較、PWM生成、外部事件計數等多種功能。它們可以用于生成不同頻率和占空比的PWM波，實現延時、定時中斷、測量輸入信號頻率/占空比等。

• 基本定時器（TIM6、TIM7）： 通常只提供基本的計數和定時中斷功能，用于產生周期性事件。

• 看門狗定時器（WWDG、IWDG）： 獨立看門狗（IWDG）和窗口看門狗（WWDG）用于檢測和恢復由于軟件故障或硬件異常導致的系統死機。它們會在系統長時間未刷新時自動復位MCU，提高系統的魯棒性。

• 系統時鐘定時器（SysTick）： Cortex-M3內核自帶的24位倒計數定時器，通常用于操作系統（如FreeRTOS）的時基，或者實現簡單的軟件延時。

4.4 模擬外設

為了與模擬世界交互，STM32F107VCT6集成了高性能的模擬外設。

• 模數轉換器（ADC）： 通常包含2個或更多個12位精度的ADC模塊。它們支持多通道、掃描模式、單次轉換、連續轉換等模式，轉換速度可達1Msps（每秒百萬次采樣）。ADC能夠?qū)⑼獠康哪M電壓信號轉換為數字值，廣泛應用于傳感器數據采集（溫度、壓力、光照、電流等）。它還支持雙ADC同步模式，進一步提高采樣率。

• 數模轉換器（DAC）： 部分STM32F107系列型號可能包含2個12位DAC，用于將數字信號轉換為模擬電壓輸出。這在需要生成波形、控制模擬量輸出的應用中非常有用。

• 溫度傳感器： 內置溫度傳感器可以測量芯片內部溫度，用于系統溫度監控或熱管理。

4.5 串行通信接口

STM32F107VCT6提供了多種串行通信接口，實現與外部設備的靈活連接。

• USART/UART： 多個通用同步/異步收發器（USART）或通用異步收發器（UART）。它們支持全雙工通信，可配置波特率、數據位、停止位、校驗位等，廣泛用于與PC（通過USB轉串口模塊）、其他微控制器、GPS模塊、藍牙模塊、RS232/RS485設備等進行通信。支持同步模式（SPI主/從）和IrDA（紅外）模式。

• SPI： 多個串行外設接口（SPI）。支持全雙工、主從模式，可配置時鐘極性和相位，用于與各種SPI設備通信，如Flash存儲器、EEPROM、傳感器、LCD顯示屏等，提供高速數據傳輸能力。

• I2C： 多個集成電路間總線（I2C）。支持主從模式、多主控模式，用于與傳感器（如加速度計、陀螺儀）、EEPROM、實時時鐘（RTC）芯片等低速串行設備通信，布線簡單。

• CAN： 兩個控制器局域網絡（CAN）接口。CAN總線是一種廣泛應用于汽車電子和工業控制領域的差分串行總線，具有高可靠性和容錯性。STM32F107VCT6的CAN接口使其非常適合用于汽車診斷、工業現場總線（如CANopen）等應用。

• SDIO： 安全數字輸入輸出（SDIO）接口，用于連接SD卡、MMC卡等存儲介質，實現大容量數據存儲。這對于數據記錄儀、多媒體播放設備等非常有用。

4.6 DMA控制器

直接存儲器訪問（DMA）控制器 是STM32F107VCT6中一個極其重要的模塊。它能夠在外設和存儲器之間、或者存儲器和存儲器之間，進行數據傳輸而無需CPU的干預。

• 多通道： 通常具有多個DMA通道，每個通道都可以獨立配置。

• 傳輸模式： 支持單次傳輸、循環傳輸、外設到存儲器、存儲器到外設、存儲器到存儲器等多種傳輸模式。

• 數據寬度： 支持8位、16位、32位數據寬度傳輸。

• 優勢： DMA的使用極大地提升了系統效率。例如，在ADC采樣數據時，DMA可以直接將轉換結果傳輸?shù)絊RAM中，CPU可以同時執行其他任務，從而提高CPU的利用率和系統的整體吞吐量。在以太網數據包收發、USB數據傳輸?shù)雀咚偻ㄐ艌?chǎng)景中，DMA是不可或缺的。

4.7 GPIO

通用輸入/輸出（GPIO）引腳是MCU與外部電路連接的基本橋梁。STM32F107VCT6具有大量的GPIO引腳，每個引腳都可以獨立配置為：

• 輸入模式： 浮空輸入、上拉輸入、下拉輸入、模擬輸入。

• 輸出模式： 推挽輸出、開漏輸出（可用于模擬線與或邏輯）。

• 復用功能： 許多GPIO引腳可以復用為特定外設的功能引腳（如USART的TX/RX、SPI的SCK/MISO/MOSI、ADC輸入等）。

• 外部中斷/事件： 幾乎所有GPIO引腳都可以配置為外部中斷源，用于檢測外部事件，并觸發中斷處理程序。

4.8 實時時鐘（RTC）

內置一個低功耗的實時時鐘（RTC），由獨立電源域供電（通常是紐扣電池），即使主電源斷電，也能保持時間和日期信息。

• 功能： 提供秒、分、時、日、月、年等時間信息，支持閏年自動調整，并能生成鬧鐘事件或周期性喚醒事件。

• 應用： 數據記錄時間戳、定時事件觸發、低功耗應用中的喚醒源。

4.9 調試接口

STM32F107VCT6支持多種調試接口，方便開發者進行程序的調試和燒錄。

• SWD（Serial Wire Debug）： 基于ARM的串行線調試接口，只需2個引腳（SWDIO和SWCLK），傳輸速度快，是當前主流的調試方式。

• JTAG（Joint Test Action Group）： 傳統的并行調試接口，通常需要4-5個引腳，功能強大，支持邊界掃描等。

• 這些調試接口允許開發者通過調試器（如ST-Link、J-Link等）對芯片進行在線調試、單步執行、斷點設置、寄存器查看、存儲器修改等操作，極大地提高了開發效率。

5. STM32F107VCT6的開發環境與生態系統

STMicroelectronics為STM32系列提供了完善的開發工具和豐富的生態系統，使得開發者能夠高效地進行項目開發。

5.1 集成開發環境（IDE）

• STM32CubeIDE： 官方推薦的免費集成開發環境，基于Eclipse，集成了代碼編輯、編譯、調試、代碼生成等功能。它包含了STM32CubeMX配置工具，可以圖形化配置引腳、時鐘、外設等，并自動生成初始化代碼。

• Keil MDK-ARM： 廣泛使用的商業IDE，提供強大的調試功能和優化編譯器，對Cortex-M系列支持良好。

• IAR Embedded Workbench for ARM： 另一款流行的商業IDE，以其優秀的編譯器優化和調試功能而聞名。

• GCC with OpenOCD/GDB： 免費開源的工具鏈，適合預算有限或追求更高靈活性的開發者，但配置相對復雜。

5.2 軟件庫與中間件

• STM32CubeF1固件庫： 這是ST官方為F1系列提供的HAL（硬件抽象層）庫和LL（底層）庫。

• HAL庫： 提供高層次的API，封裝了底層寄存器操作，簡化了外設驅動的開發，具有較好的可移植性。

• LL庫： 提供更接近硬件的底層API，直接操作寄存器，可以實現更高的代碼效率和更精細的控制，但使用起來相對復雜。

• 開發者可以根據項目需求和對性能/控制的平衡來選擇使用HAL庫或LL庫，甚至混用。

• STM32CubeMX： 這是一個圖形化配置工具，允許用戶直觀地配置STM32微控制器的引腳、時鐘、外設等，并自動生成初始化代碼。它大大簡化了項目啟動階段的配置工作，避免了手動配置寄存器帶來的錯誤。

• CMSIS（Cortex Microcontroller Software Interface Standard）： ARM公司定義的標準接口層，使得不同廠商的Cortex-M微控制器可以使用統一的軟件接口。STM32的固件庫都遵循CMSIS標準。

• 中間件：

• FreeRTOS/RT-Thread/uC/OS-III等實時操作系統（RTOS）： 這些RTOS可以提供任務調度、內存管理、進程間通信等功能，使得開發者能夠構建更復雜、更健壯的多任務應用程序。STM32F107VCT6強大的性能完全能夠支持RTOS的運行。

• LwIP（Lightweight IP）： 這是一個輕量級的開源TCP/IP協議棧，非常適合資源受限的嵌入式系統。結合STM32F107VCT6的以太網MAC，可以輕松實現各種網絡協議（HTTP、FTP、MQTT、SNMP等）。

• FATFS： 開源的文件系統模塊，用于管理SD卡或U盤上的文件。

• USB Device Library/Host Library： ST官方或第三方提供的USB協議棧庫，簡化了USB設備和主機的開發。

5.3 硬件開發工具

• 評估板/開發板： ST提供了多種評估板（如STM32F107VC Discovery Kit）和定制的開發板，它們集成了STM32F107VCT6以及必要的外部電路（如以太網PHY、USB接口等），方便開發者快速上手和驗證功能。

• 仿真器/下載器： ST-Link/V2、J-Link等工具用于程序的燒錄和在線調試。它們通過SWD或JTAG接口連接到MCU。

• 各種傳感器模塊、通信模塊： 市場上提供了大量的兼容STM32的模塊，如溫濕度傳感器、加速度計、WiFi模塊、LoRa模塊等，可以通過GPIO、I2C、SPI、UART等接口與STM32F107VCT6連接。

5.4 社區與支持

• ST官方網站： 提供詳細的技術文檔（數據手冊、參考手冊、應用筆記）、軟件庫下載、論壇支持等。

• 開源社區： 廣大的STM32開發者社區，可以在各種技術論壇、博客、GitHub等平臺上找到大量的教程、代碼示例和問題解答。

6. STM32F107VCT6的應用領域

由于其高性能、豐富的通信接口和強大的處理能力，STM32F107VCT6在多個領域都有廣泛的應用。

6.1 工業自動化與控制

• 工業網關： 作為不同工業協議（如Modbus RTU、CANopen）與以太網（Modbus TCP、Ethernet/IP）之間的轉換器，實現設備互聯和數據上傳到SCADA/MES系統。

• 人機界面（HMI）： 驅動帶以太網接口的觸摸屏，實現遠程監控和控制。

• 電機控制： 用于步進電機、伺服電機等高精度電機驅動器，通過以太網或CAN總線進行控制和狀態反饋。

• 過程控制： 用于溫度、壓力、流量等工業參數的采集和控制，并支持遠程數據傳輸。

• 智能傳感器： 集成以太網接口的傳感器節點，直接將數據上傳到云端或服務器。

6.2 樓宇自動化與智能家居

• 智能網關： 連接各種智能家居設備（傳感器、照明、HVAC）到家庭網絡或云平臺，實現遠程控制和自動化場景。

• 樓宇管理系統（BMS）接口： 作為現場控制器或數據采集單元，將樓宇設備數據上傳到中央管理系統。

• 安防系統： 網絡攝像頭控制器、門禁系統（支持以太網或USB外設）。

6.3 醫療設備

• 病人監護設備： 將生命體征數據通過以太網上傳到醫院網絡或云端。

• 醫療儀器控制： 驅動復雜的醫療設備，并支持與PC或其他醫療系統的通信。

• 遠程診斷設備： 允許醫生遠程訪問和控制醫療設備。

6.4 消費電子與物聯網（IoT）

• 網絡播放器/互聯網收音機： 實現網絡音頻流播放。

• 智能家電： 具有以太網接口的智能冰箱、洗衣機等，實現遠程控制和狀態監控。

• 物聯網節點： 作為物聯網邊緣設備，進行數據采集、初步處理，并通過以太網將數據上傳到云平臺，例如智慧農業、智慧城市中的傳感器節點。

• 數據記錄儀： 利用USB OTG連接U盤進行數據存儲，或通過以太網將數據上傳到服務器。

6.5 通信與網絡設備

• 網絡交換機/路由器控制平面： 用于管理和配置網絡設備。

• 串口服務器： 將多個RS232/RS485設備轉換為以太網接口，實現遠程管理。

• 協議轉換器： 在不同通信協議之間進行數據轉換。

7. STM32F107VCT6的低功耗模式

在許多嵌入式應用中，尤其是電池供電或?qū)挠袊?yán)格要求的場合，微控制器的低功耗特性至關重要。STM32F107VCT6提供了多種靈活的低功耗模式，以滿足不同的功耗優化需求。

7.1 運行模式（Run Mode）

• 這是CPU和所有外設全速運行的正常工作模式。在此模式下，功耗最高，但性能也最強。

7.2 睡眠模式（Sleep Mode）

• 在此模式下，Cortex-M3內核停止運行，但所有外設的時鐘仍然開啟。這意味著外設（如定時器、ADC、通信接口）可以繼續工作，并在需要時通過中斷喚醒CPU。

• 喚醒源： 任何外設中斷。

• 功耗： 相較于運行模式顯著降低，但高于深度睡眠模式。適用于需要快速響應事件，但CPU無需持續處理的場景。

7.3 停止模式（Stop Mode）

• 此模式旨在實現極低的功耗，同時保留SRAM和寄存器的內容。

• 特性： 1.8V內核電源域被置于最低功耗模式，CPU停止運行，大部分外設時鐘停止。PLL、HSI和HSE振蕩器被禁用。

• 喚醒源： 外部中斷（EXTI線）、RTC鬧鐘、USB喚醒事件等。

• 喚醒時間： 相對較長（需要重新啟動HSE/HSI和PLL）。

• 功耗： 比睡眠模式更低，非常適合長時間待機、周期性喚醒執行任務的應用。

7.4 待機模式（Standby Mode）

• 這是STM32F107VCT6提供的最低功耗模式。在此模式下，整個1.8V電源域都被關閉，只有少量寄存器和SRAM內容被保留在備份域，RTC可以繼續運行。

• 特性： CPU停止運行，所有外設時鐘停止，甚至POR/PDR（上電復位/掉電復位）電路也被禁用。

• 喚醒源：

• 外部復位引腳（NRST）復位。

• WKUP引腳（一個專用的喚醒引腳）上的上升沿。

• RTC鬧鐘事件（如果RTC被使能）。

• 獨立看門狗復位。

• 喚醒時間： 類似上電復位，因?yàn)樾枰匦聠?dòng)整個芯片。

• 功耗： 微安級別，是電池供電應用中實現超低功耗待機的理想選擇。

功耗管理策略：

• 在設計嵌入式系統時，應根據任務需求合理選擇低功耗模式。例如，如果設備大部分時間處于閑置狀態，但需要快速響應網絡數據包，則可以考慮使用睡眠模式。如果設備大部分時間處于深度休眠，只有周期性地進行數據采集，則可以進入停止模式或待機模式。

• 利用STM32CubeMX工具可以方便地配置和切換這些低功耗模式。

• 配合外設的電源管理和時鐘控制（例如，不使用的外設關閉其時鐘），可以進一步優化整體功耗。

8. STM32F107VCT6的電源與時鐘管理

電源和時鐘是微控制器正常工作的兩大基石。STM32F107VCT6提供了靈活而強大的電源和時鐘管理系統。

8.1 電源管理單元（PWR）

• 供電電壓： STM32F107VCT6的典型供電電壓范圍通常為2.0V至3.6V。它具有多個內部電源域，例如1.8V的核心電源域。

• 掉電復位（POR）/上電復位（PDR）： 確保芯片在電源不穩定時能夠正確復位。

• 掉電檢測（BOR）： 可編程的掉電檢測功能，當VDD電壓低于預設閾值時，可以觸發復位，防止數據損壞。

• 電壓調節器： 內置一個主電壓調節器，用于從VDD生成1.8V的核心電壓，并支持在停止模式下進入低功耗狀態。

• 備份域： 一小部分SRAM（備份SRAM）和RTC由獨立的VBAT引腳供電，即使主電源斷電，這些區域的數據和時間也能保留。

8.2 時鐘系統（RCC）

STM32F107VCT6具有靈活的時鐘樹，能夠?yàn)镃PU和各個外設提供精確的時鐘源。

• 主時鐘源：

• 高速外部時鐘（HSE）： 可以連接外部晶體或陶瓷諧振器（通常為8MHz或16MHz），提供高精度時鐘。

• 高速內部時鐘（HSI）： 內部RC振蕩器，精度相對較低（通常為8MHz），但無需外部元件，適用于成本敏感或空間受限的應用。

• 輔助時鐘源：

• 低速外部時鐘（LSE）： 通常為32.768kHz的外部晶振，用于RTC和低功耗模式下的計時，提供高精度。

• 低速內部時鐘（LSI）： 內部RC振蕩器（通常為40kHz），用于獨立看門狗和RTC校準，功耗極低。

• PLL（鎖相環）： 內部PLL可以倍頻HSE或HSI，生成更高的系統時鐘頻率（最高72MHz）。PLL是系統性能的關鍵。

• 時鐘分頻器： 各種總線（AHB、APB1、APB2）和外設都可以通過分頻器從系統時鐘獲得各自的工作頻率。這使得開發者可以根據外設的需求靈活配置時鐘，例如，APB1總線上的外設（如UART、I2C）通常運行在較低頻率以節省功耗，而APB2總線上的外設（如GPIO、ADC）可以運行在較高頻率以提高性能。

• 時鐘安全系統（CSS）： 當HSE時鐘發生故障時，CSS可以自動切換到HSI，并生成一個NMI（不可屏蔽中斷），以防止系統崩潰。

• 時鐘輸出（MCO）： 可以將內部時鐘（如HSI、HSE、PLL輸出等）通過MCO引腳輸出到外部，用于調試或?yàn)槠渌酒峁r(shí)鐘源。

9. STM32F107VCT6的封裝與引腳

STM32F107VCT6的型號中的“VC”部分通常指代其封裝和Flash大小。

• V： 通常表示 LQFP100 封裝（Low-profile Quad Flat Package, 100引腳）。

• C： 通常表示 256KB 的Flash存儲器。

• T： 通常表示工業級溫度范圍（-40°C至+85°C）。

• 6： 通常表示最高工作頻率72MHz。

LQFP100封裝 是一種表面貼裝封裝，具有100個引腳，引腳分布在封裝的四邊。這種封裝在嵌入式產品中非常常見，因?yàn)樗诔叽?、引腳密度和焊接便利性之間取得了良好的平衡。

引腳功能：

STM32F107VCT6的每個引腳都可能具有多重功能。除了作為通用的GPIO外，許多引腳還可以復用為特定的外設功能，如：

• 電源引腳： VDD（數字電源）、VSS（數字地）、VDDA（模擬電源）、VSSA（模擬地）、VBAT（電池備份電源）。

• 復位引腳： NRST。

• 時鐘引腳： OSC_IN/OSC_OUT（HSE晶振連接）、PC14/PC15（LSE晶振連接）。

• 調試引腳： SWDIO、SWCLK、JTDI、JTDO、JTRST。

• 以太網引腳： ETH_MDC、ETH_MDIO、ETH_RX_CLK、ETH_RX_DV、ETH_RXD0/1、ETH_TX_EN、ETH_TXD0/1等，用于連接外部以太網PHY。

• USB OTG引腳： USB_OTG_FS_DP、USB_OTG_FS_DM、USB_OTG_FS_ID（用于OTG模式檢測）。

• 其他外設引腳： 如USART_TX/RX、SPI_SCK/MISO/MOSI、I2C_SDA/SCL、CAN_RX/TX、ADC_INx、TIM_CHx等。

在進行硬件設計時，查閱芯片的數據手冊（Datasheet） 和參考手冊（Reference Manual） 是至關重要的。數據手冊提供了電氣特性、引腳定義、封裝信息等具體參數。參考手冊則詳細描述了每個外設模塊的功能、寄存器配置以及使用方法。

10. STM32F107VCT6的優勢與局限性

10.1 優勢

• 高集成度： 集成了以太網MAC、USB OTG、CAN等多種通信接口，大大簡化了需要這些功能的嵌入式系統的硬件設計，降低了BOM（物料清單）成本和PCB尺寸。

• 高性能： 72MHz Cortex-M3內核，配合多層AHB總線矩陣和DMA控制器，提供強大的處理能力和數據吞吐量，滿足復雜的實時應用需求。

• 豐富的外設： 各種定時器、ADC、DAC、多種串行通信接口等，為各種應用提供了全面的功能支持。

• 成熟的生態系統： ST官方提供完善的開發工具鏈（STM32CubeIDE、CubeMX）、豐富的固件庫（HAL/LL庫）、詳細的文檔以及活躍的開發者社區，加速了開發進程。

• 良好的功耗控制： 多種低功耗模式結合靈活的時鐘管理，有助于延長電池供電設備的續航時間。

• 性價比高： 作為F1系列的一員，在提供強大功能的同時，保持了相對合理的成本，在通用嵌入式市場中具有競爭力。

• 可靠性： 廣泛應用于工業領域，證明了其在惡劣環境下的穩定性和可靠性。

10.2 局限性

• F1系列的老化： 相較于ST較新的系列（如F4、F7、H7等），F(xiàn)1系列在某些方面略顯過時，例如缺乏浮點單元（FPU），在進行大量浮點運算時性能會受限。對于對DSP（數字信號處理）性能有極高要求的應用，可能需要考慮更高性能的系列。

• 以太網PHY： STM32F107VCT6內置的是MAC，仍需要外部的以太網PHY芯片（如LAN8720A、DP83848）才能實現完整的以太網功能，這增加了少量硬件復雜性和成本。

• USB全速限制： 其USB OTG控制器是全速（Full-Speed）USB 2.0，最高傳輸速率為12 Mbps。對于需要更高傳輸速率（如480 Mbps的高速USB）的應用，可能需要考慮F4或更高系列。

• 技術演進： 隨著物聯網和人工智能的發展，一些更先進的MCU提供了更強大的計算能力、更豐富的連接選項（如WiFi/藍牙集成）、更高級的安全特性等。如果項目需求非常前沿，可能需要評估這些新系列。

• 學習曲線： 對于初學者而言，STM32系列（尤其是F107這樣功能復雜的型號）的寄存器數量多、配置選項復雜，上手需要一定的時間和精力。不過，STM32CubeMX和HAL庫在很大程度上降低了學習難度。

11. 開發實踐中的注意事項

在實際使用STM32F107VCT6進行項目開發時，有幾個關鍵點需要特別注意：

11.1 時鐘配置

• 重要性： 正確的時鐘配置是系統穩定運行的基礎。錯誤的配置可能導致外設無法工作，或者CPU運行不穩定。

• 實踐： 優先使用STM32CubeMX工具來生成時鐘樹配置代碼。確保HSE外部晶振的焊接質量，并選擇合適的負載電容。對于以太網和USB，時鐘配置尤為關鍵，需要嚴格按照數據手冊的要求來配置。例如，以太網PHY通常需要25MHz或50MHz的時鐘源。

11.2 電源設計

• 去耦電容： 在每個電源引腳（VDD、VDDA、VREF+等）附近放置足量的去耦電容（通常是0.1uF和10uF），以濾除電源噪聲，保證供電穩定。

• 模擬電源： VDDA和VSSA應與數字電源VDD和VSS分開布局，并通過磁珠連接，以減少數字噪聲對模擬模塊（如ADC）的干擾。

• 備份電源： 確保VBAT引腳連接紐扣電池或備用電源，以保留RTC和備份SRAM內容。

11.3 引腳復用與沖突

• 規劃： 在項目初期，應詳細規劃每個GPIO引腳的功能。STM32CubeMX可以直觀地顯示引腳復用情況，并檢測潛在的引腳沖突。

• 沖突解決： 盡量避免不同外設使用相同引腳，如果無法避免，則需要通過軟件控制引腳的復用功能切換時序。

11.4 以太網硬件設計

• PHY芯片選擇： 選擇兼容MII/RMII接口的以太網PHY芯片，并確保其電源、時鐘和數據引腳正確連接到STM32F107VCT6。

• 磁性隔離： 在PHY芯片和RJ45連接器之間需要使用以太網變壓器（通常集成在RJ45連接器中），提供電氣隔離和阻抗匹配。

• PCB布局： 以太網信號是高速差分信號，需要遵循差分走線規則，確保等長、等寬、保持阻抗匹配，并盡可能減少過孔，以避免信號完整性問題。電源和地平面也要妥善處理。

11.5 USB硬件設計

• 差分走線： USB_OTG_FS_DP和USB_OTG_FS_DM是差分信號線，需要進行差分阻抗控制走線，保持等長。

• VBUS供電： 在USB主機模式下，需要為外部USB設備提供VBUS電源，并通常需要過流保護。

• ID引腳： USB_OTG_FS_ID引腳用于識別OTG設備的角色（主機或從機），在OTG應用中要正確連接。

11.6 軟件開發流程

• 模塊化設計： 將程序劃分為獨立的模塊（如外設驅動、通信協議、應用邏輯），提高代碼的可讀性、可維護性和可重用性。

• 錯誤處理： 在軟件中加入充分的錯誤處理機制，例如對外設初始化失敗、通信超時、數據校驗錯誤等情況進行處理。

• 調試技巧： 熟練使用IDE的調試功能（斷點、單步、變量查看、寄存器查看、內存查看），以及利用串口打印調試信息。對于復雜問題，邏輯分析儀和示波器是重要的硬件調試工具。

• 版本控制： 使用Git等版本控制工具管理代碼，進行版本迭代和團隊協作。

12. 總結與展望

STM32F107VCT6 作為意法半導體STM32 F1系列中的“互聯型”微控制器，以其集成的以太網MAC和USB OTG功能，在需要網絡連接和高級USB交互的嵌入式應用中占據了重要地位。它基于高性能的ARM Cortex-M3內核，擁有充足的存儲器和豐富的外設，配合ST完善的開發生態系統，為工程師提供了強大的設計平臺。

盡管F1系列相對較老，但在許多對成本敏感且性能要求在72MHz范圍內能夠滿足的應用場景中，STM32F107VCT6依然是極具競爭力的選擇。它在工業控制、樓宇自動化、醫療設備和物聯網等領域發揮著關鍵作用，幫助實現設備互聯、遠程監控和智能化管理。

隨著技術的發展，STM32家族不斷推出更高性能、更低功耗、集成更多高級外設（如DSP指令、浮點單元、先進的安全特性、更快的通信接口）的新系列。因此，在選擇微控制器時，開發者需要根據項目的具體需求（性能、功耗、成本、外設需求、未來擴展性等）進行綜合評估，選擇最適合的STM32型號。

然而，無論技術如何演進，對STM32F107VCT6基礎知識的深入理解，包括其核心架構、主要外設、低功耗模式、開發環境以及應用實踐中的注意事項，都將為嵌入式工程師構建穩健、高效的系統打下堅實的基礎。掌握這樣一款經典的微控制器，也意味著掌握了嵌入式系統設計中許多通用的原理和方法，這些知識在面對其他MCU產品時同樣具有借鑒意義。
