STM32F030F4P6：一款經濟高效的ARM Cortex-M0微控制器深度解析

引言：嵌入式世界的入門之選

在當今高度智能化的世界里，微控制器（Microcontroller Unit, MCU）扮演著舉足輕重的角色，它們是各種智能設備和系統的“大腦”，從簡單的家用電器到復雜的工業控制系統，無處不閃耀著它們的身影。在眾多微控制器家族中，意法半導體（STMicroelectronics，簡稱ST）推出的STM32系列以其豐富的產品線、卓越的性能和完善的生態系統，贏得了廣泛的市場認可。而STM32F030F4P6作為STM32F0系列中的一員，憑借其極致的性價比、小巧的封裝以及對Cortex-M0內核的集成，成為了許多初學者入門嵌入式開發、以及開發者在成本敏感型項目中進行快速原型驗證或批量生產的理想選擇。

本篇文章將深入探討STM32F030F4P6這款微控制器，從其核心架構、主要特性、引腳功能、開發環境搭建到實際應用場景，進行全方位、多維度的解析。我們將逐一揭示它的魅力所在，幫助讀者全面理解其技術細節，并掌握利用這款芯片進行開發的必備知識。無論您是嵌入式領域的初學者，還是尋求經濟高效解決方案的資深工程師，相信本文都能為您提供有價值的參考和指導。

STM32F030F4P6概述：基本信息與定位

要理解STM32F030F4P6，首先需要對其進行一個基本定位。這款芯片隸屬于ST公司的STM32F0系列。STM32F0系列是基于ARM Cortex-M0處理器的微控制器，它主要面向成本敏感型應用，旨在提供高性能、低功耗、豐富外設的解決方案，同時保持價格上的競爭力。F0系列是STM32產品線中的“入門級”系列，雖然是入門級，但其性能和功能足以應對大量日常和工業應用需求。

型號解讀：

• STM32：意法半導體微控制器家族的通用標識。

• F0：表示該芯片屬于STM32的F0系列，即基于ARM Cortex-M0內核。

• 30：通常代表該系列下的一個特定子系列或產品線，這里指代STM32F030產品線，其特征是具備更多的通用性，適用于廣泛應用。

• F4：表示閃存（Flash Memory）容量和RAM容量。具體來說，F通常表示閃存容量為16KB，而4則代表RAM容量為4KB。這意味著該芯片擁有16KB的程序存儲空間和4KB的數據存儲空間。

• P6：表示封裝類型和溫度范圍。

• P：表示封裝類型為TSSOP20（Thin Shrink Small Outline Package，20引腳）。TSSOP封裝是一種小型表面貼裝封裝，非常適合空間受限的應用。

• 6：表示溫度范圍為工業級，即**-40°C至+85°C**，這使得它能夠適應更廣泛的工作環境。

因此，STM32F030F4P6可以被概括為一款意法半導體生產的、基于ARM Cortex-M0內核、擁有16KB閃存和4KB RAM、采用TSSOP20封裝且適用于工業溫度范圍的微控制器。其小巧的尺寸和精簡的引腳數使其在需要集成到微型電路板上的應用中具有顯著優勢。

核心架構：ARM Cortex-M0內核解析

STM32F030F4P6的心臟是ARM Cortex-M0處理器。ARM Cortex-M0是ARM公司專為成本敏感和功耗受限應用設計的32位RISC（精簡指令集計算機）處理器。雖然它是Cortex-M系列中最小、最節能的內核，但其性能遠超傳統的8位/16位微控制器，并能提供完整的32位性能和工具支持。

Cortex-M0的主要特點：

• 極低功耗： Cortex-M0內核在運行時所需的功耗極低，非常適合電池供電或?qū)挠袊?yán)格要求的設備。

• 小巧尺寸： 其硅面積非常小，這有助于降低芯片的制造成本，并允許將其集成到更小的芯片封裝中，如STM32F030F4P6所采用的TSSOP20封裝。

• 高效代碼執行： 盡管指令集相對精簡，但Cortex-M0具有優化的流水線結構，能夠以較高的效率執行代碼，實現不錯的每兆赫茲性能。

• Thumb-2子集指令集： Cortex-M0支持Thumb-2指令集的子集。Thumb-2指令集是ARM處理器的一種混合指令集，它融合了16位Thumb指令的緊湊性和32位ARM指令的強大功能，能夠在保證代碼密度的情況下提供更高的性能。這使得編譯出的代碼既小巧又高效。

• NVIC（嵌套向量中斷控制器）： Cortex-M0集成了NVIC，這使得中斷管理變得非常高效和靈活。NVIC支持多個中斷源、可配置的優先級和快速中斷響應時間，這對于實時性要求較高的嵌入式系統至關重要。

• 調試支持： Cortex-M0內核內置了串行線調試（SWD）接口，提供強大的調試功能，包括斷點、單步執行和寄存器查看等，極大地簡化了開發和調試過程。

• 低中斷延遲： Cortex-M0具有非常低的中斷延遲，能夠快速響應外部事件，這對于需要精確時序控制的應用非常有利。

• 易于編程： 盡管是32位處理器，但Cortex-M0的設計使其編程模型相對簡單，易于學習和使用，尤其對于從8位機過渡的開發者來說，可以更快地上手。

STM32F030F4P6利用Cortex-M0的這些優勢，在保證極低成本的同時，提供了足夠的處理能力來執行復雜的算法和管理各種外設，滿足了大量嵌入式應用的需求。

主要特性與性能指標

除了核心處理器之外，STM32F030F4P6還集成了豐富的片上外設和功能，這些共同構成了其強大的處理能力和靈活的應用潛力。

時鐘系統：精準與靈活兼顧

時鐘是微控制器正常工作的基礎，它決定了CPU和外設的運行速度。STM32F030F4P6提供多種時鐘源和靈活的時鐘配置選項。

• 內部RC振蕩器：

• HSI（高速內部時鐘）： 通常為8MHz，精度一般但無需外部晶振，適合對時鐘精度要求不高的應用。它可以作為系統時鐘的直接來源。

• LSI（低速內部時鐘）： 通常為40KHz，主要用于低功耗模式下的看門狗和實時時鐘（RTC）。

• 外部晶體振蕩器：

• HSE（高速外部時鐘）： 支持4至32MHz的外部晶體振蕩器，提供更高的時鐘精度和穩定性。通常用于對時鐘精度要求嚴格的場合。

• LSE（低速外部時鐘）： 支持32.768KHz的外部晶體振蕩器，專門用于實時時鐘（RTC），提供精確的計時功能。

• PLL（鎖相環）： 內部PLL可以將HSI或HSE倍頻，生成更高的系統主頻。STM32F030F4P6的最高系統主頻可達48MHz，這對于Cortex-M0處理器而言，足以提供強大的計算能力。

靈活的時鐘配置允許開發者根據應用需求選擇合適的時鐘源和頻率，平衡性能與功耗。例如，在追求性能的應用中，可以配置PLL將HSE倍頻到48MHz；在追求超低功耗的應用中，則可以僅使用內部低速時鐘。

存儲器：程序與數據的家園

存儲器是微控制器存儲程序代碼和數據的地方。STM32F030F4P6配備了兩種主要類型的存儲器：

• 閃存（Flash Memory）：

• 容量：16KB。

• 用途：用于存儲程序代碼、常量數據以及用戶配置數據。閃存是非易失性存儲器，即使斷電，其中的數據也不會丟失。

• 特性：支持在線編程（In-System Programming, ISP）和應用內編程（In-Application Programming, IAP），方便固件更新。

• SRAM（靜態隨機存取存儲器）：

• 容量：4KB。

• 用途：用于存儲運行時變量、堆棧、以及CPU需要快速訪問的臨時數據。SRAM是易失性存儲器，斷電后數據會丟失。

• 特性：高速讀寫，與CPU直接連接，提供快速數據存取。

16KB的閃存和4KB的SRAM對于許多小型嵌入式應用來說已經足夠，例如簡單的傳感器節點、LED控制、小型家電等。對于需要更復雜程序或處理大量數據的應用，則需要選擇更大存儲容量的型號。

電源管理與低功耗模式：節能的藝術

在許多嵌入式應用中，尤其是電池供電設備，功耗是一個關鍵的設計考量。STM32F030F4P6提供了多種電源管理模式，以最大限度地降低功耗。

• 運行模式（Run Mode）： CPU和所有外設全速運行。

• 睡眠模式（Sleep Mode）： CPU停止運行，但所有外設和SRAM保持供電和運行。在此模式下，可以通過外設中斷喚醒CPU，以實現快速響應。

• 停機模式（Stop Mode）： 1.8V內核電源域進入低功耗模式，所有時鐘停止。SRAM和寄存器內容得以保留?？梢酝ㄟ^外部中斷或RTC喚醒。這是主要的低功耗模式之一，適合需要長時間保持狀態但無需頻繁操作的場景。

• 待機模式（Standby Mode）： 最深的低功耗模式。除了備份域（RTC和備份寄存器）外，所有電源域均斷電。SRAM內容丟失。喚醒方式包括WKUP引腳、RTC鬧鐘或NRST復位。在此模式下，功耗極低，但喚醒時間相對較長。

這些模式允許開發者根據應用需求在性能和功耗之間進行權衡。例如，在大部分時間處于休眠狀態，僅在檢測到特定事件時才被喚醒的傳感器應用中，可以充分利用停機或待機模式來延長電池壽命。

通用輸入/輸出（GPIO）：靈活的數字接口

GPIO引腳是微控制器與外部世界進行交互的基本接口。STM32F030F4P6雖然引腳數量不多（TSSOP20封裝），但其GPIO功能依然強大且靈活。

• 多達15個快速I/O口： 每個引腳都可以獨立配置為輸入、輸出、模擬輸入或復用功能。

• 多種輸出模式： 推挽輸出、開漏輸出。

• 多種輸入模式： 浮空輸入、上拉輸入、下拉輸入。

• 外部中斷功能： 所有GPIO引腳都支持外部中斷功能，可以配置為上升沿、下降沿或雙邊沿觸發，用于響應外部事件。

• 灌電流/拉電流能力： 滿足大部分驅動需求。

GPIO的靈活性使得STM32F030F4P6能夠輕松連接各種傳感器、執行器、按鍵、LED等外部元件。

外設詳解：功能擴展的基石

盡管STM32F030F4P6是一款精簡的微控制器，但它依然集成了多種常用外設，這些外設是實現各種功能的關鍵。

定時器（Timers）：精確的時間控制

定時器是嵌入式系統中不可或缺的外設，用于產生延時、測量時間、生成PWM波形、進行輸入捕獲等。STM32F030F4P6內置了多種定時器：

• 一個16位通用定時器（TIM14）： 這是一個功能相對齊全的通用定時器，可用于生成PWM輸出、輸入捕獲、計數等。常用于電機控制、LED亮度調節等。

• 一個SysTick定時器： Cortex-M內核自帶的24位倒計時定時器，常用于操作系統的心跳時鐘或簡單的延時。

• 一個獨立看門狗（IWDG）： 用于在程序跑飛時復位系統，提高系統可靠性。

• 一個窗口看門狗（WWDG）： 具有更嚴格的時間窗口限制，防止程序在特定時間窗口內無法響應。

• 一個實時時鐘（RTC）： 獨立的低功耗計時器，由LSE或LSI驅動，即使主電源斷電，只要備份電池供電，也能保持計時功能。

這些定時器提供了精確的時間控制能力，是實現許多嵌入式系統功能的基石。

通信接口：連接外部世界的橋梁

為了與其他設備進行數據交換，STM32F030F4P6提供了多種通信接口：

• 一個USART（通用同步/異步收發器）：

• 支持異步（UART）通信，用于與PC、其他MCU或支持UART的模塊（如藍牙模塊、GPS模塊）進行串行通信。

• 支持同步模式，用于紅外通信、智能卡接口等。

• 支持硬件流控制（RTS/CTS）。

• 波特率最高可達6Mbit/s。

• 一個SPI（串行外設接口）：

• 支持全雙工、主從模式。

• 用于與SPI器件（如Flash存儲器、傳感器、LCD顯示屏）進行高速串行通信。

• 一個I2C（集成電路總線）：

• 支持主從模式，最高支持400KHz的快速模式。

• 用于與I2C器件（如EEPROM、溫度傳感器、陀螺儀）進行短距離、低速通信。

這些通信接口使得STM32F030F4P6能夠方便地與各種外部設備進行數據交互，實現復雜的功能。

模擬功能：感知真實世界

在許多應用中，微控制器需要處理模擬信號，例如來自傳感器的電壓信號。STM32F030F4P6配備了模擬功能：

• 一個12位模數轉換器（ADC）：

• 支持多達10個外部輸入通道。

• 支持單次轉換、連續轉換、掃描模式等。

• 轉換速度最高可達1.0 Msps（每秒百萬次采樣）。

• 可以與定時器配合實現定時采樣。

ADC的存在使得STM32F030F4P6能夠采集和處理來自模擬傳感器的信號，如溫度傳感器、光敏電阻、電位器等，將其轉換為數字信號供CPU處理。

CRC計算單元：數據完整性校驗

STM32F030F4P6內置了一個硬件CRC（循環冗余校驗）計算單元。CRC是一種常用的數據完整性校驗方法，廣泛應用于通信協議和數據存儲中。硬件CRC單元可以顯著加快CRC計算速度，并減輕CPU的負擔。

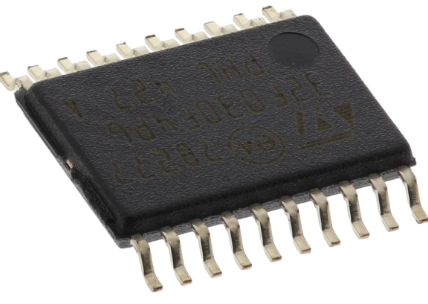

引腳功能與封裝（TSSOP20）

STM32F030F4P6采用TSSOP20封裝，這意味著它只有20個引腳。在如此小的封裝中集成如此多的功能，這體現了芯片設計的精巧。理解每個引腳的功能對于正確使用芯片至關重要。

以下是TSSOP20封裝下常見引腳的描述（具體引腳功能請務必參考官方數據手冊）：

引腳復用功能：

STM32微控制器的一個重要特性是引腳的復用功能。這意味著一個物理引腳可以根據配置，實現不同的功能。例如，一個GPIO引腳可以配置為普通的數字輸入/輸出，也可以配置為USART的TX/RX引腳、SPI的MISO/MOSI/SCK引腳、I2C的SDA/SCL引腳，或者ADC的模擬輸入通道。開發者需要根據實際應用需求，通過配置寄存器來選擇引腳的復用功能。這使得在有限的引腳數量下，芯片能夠提供豐富的外設功能。

開發環境搭建：從零開始

要開發基于STM32F030F4P6的應用，需要搭建合適的開發環境。這通常包括集成開發環境（IDE）、編譯器、調試器以及相關的驅動程序。

集成開發環境（IDE）：你的代碼編輯器與項目管理器

• Keil MDK（Microcontroller Development Kit）：

• 特點： 功能強大，廣泛應用于ARM Cortex-M系列開發，提供全面的調試功能，對STM32支持良好。其MDK-ARM版本包含了ARM C/C++編譯器。

• 優勢： 社區資料豐富，調試界面友好。

• 限制： 免費版（評估版）通常對代碼大小有限制（如32KB），對于STM32F030F4P6的16KB閃存來說，這個限制通常不是問題，但如果代碼膨脹，可能需要購買授權。

• IAR Embedded Workbench：

• 特點： 另一個非常流行的ARM微控制器開發工具，以其高效的代碼生成和強大的調試能力著稱。

• 優勢： 編譯器優化能力強，生成代碼效率高。

• 限制： 同樣存在代碼大小限制的免費版本。

• STM32CubeIDE：

• 特點： ST官方推出的免費集成開發環境，基于Eclipse，集成了ST的HAL庫、LL庫、初始化代碼生成工具STM32CubeMX，以及GCC編譯器和GDB調試器。

• 優勢： 完全免費，官方支持，與STM32生態系統無縫集成，圖形化配置工具極大地簡化了初始化代碼的生成。對于STM32開發者來說，這是目前最推薦的入門和專業開發工具。

• VS Code + PlatformIO：

• 特點： 這是一個更現代和靈活的開發方案。VS Code作為代碼編輯器，PlatformIO作為強大的跨平臺嵌入式開發生態系統。

• 優勢： 完全免費，支持多種開發板和框架，擁有豐富的插件生態，調試功能強大。對于喜歡輕量級和高度定制化環境的開發者很有吸引力。

對于初學者和大多數STM32F030F4P6用戶，STM32CubeIDE 是一個非常好的選擇，因?yàn)樗赓M(fèi)、功能全面且有官方支持。

編譯器：將C/C++代碼轉化為機器碼

常用的編譯器有：

• ARM Compiler（Keil MDK自帶）： 由ARM公司開發，性能優異。

• IAR C/C++ Compiler（IAR Embedded Workbench自帶）： 以其生成代碼的效率高而聞名。

• GCC（GNU Compiler Collection）： 開源免費，是STM32CubeIDE和PlatformIO默認使用的編譯器。

調試器/下載器：將代碼燒錄到芯片并進行調試

• ST-Link/V2 或 ST-Link/V3：

• 特點： 意法半導體官方推出的調試器和下載器，支持SWD接口。

• 優勢： 兼容性最好，價格實惠，功能穩定。大部分STM32開發板都會板載ST-Link。

• 使用： 將ST-Link通過SWD接口（SWDIO, SWCLK, GND, VCC）連接到STM32F030F4P6的目標板上。

STM32CubeMX：配置利器

STM32CubeMX是ST官方提供的一個圖形化配置工具，它可以：

• 引腳配置： 可視化地配置每個引腳的功能（GPIO、復用功能、模擬輸入等）。

• 時鐘配置： 直觀地設置系統主頻、外設時鐘等。

• 外設配置： 配置ADC、USART、SPI、I2C、定時器等各種外設的參數。

• 代碼生成： 根據用戶的配置，自動生成初始化C代碼，包括HAL庫或LL庫的API調用。這極大地簡化了項目初始化階段的工作，減少了錯誤。

開發流程大致如下：

1. 新建項目： 在STM32CubeIDE中，選擇芯片型號STM32F030F4P6創建新項目。

2. CubeMX配置： STM32CubeIDE會啟動內置的CubeMX界面，在此配置時鐘、外設、GPIO等。

3. 代碼生成： 配置完成后，生成初始化代碼。

4. 編寫應用代碼： 在生成的工程框架中，編寫你自己的應用程序邏輯。

5. 編譯： 編譯代碼，生成可執行的固件（.hex或.bin文件）。

6. 下載/調試： 使用ST-Link將固件下載到芯片，并通過調試器進行調試。

編程語言與庫函數：高效開發的工具

C語言：嵌入式開發的主流語言

C語言是嵌入式系統開發中最常用和最主流的編程語言。它的優勢在于：

• 效率高： C語言能夠直接操作內存和硬件寄存器，生成高效的機器碼。

• 可移植性好： 在不同的硬件平臺之間移植C語言代碼相對容易。

• 控制力強： 提供了對硬件底層的精細控制能力。

• 資源豐富： 大量的庫、工具和社區支持。

STM32 HAL庫與LL庫：官方提供的抽象層

為了簡化STM32的開發，ST提供了兩套官方的軟件庫：

• STM32 HAL庫（Hardware Abstraction Layer）：

• 特點： 高度抽象化，屏蔽了底層硬件的復雜性。用戶可以通過簡單的函數調用來控制外設，無需直接操作寄存器。

• 優勢： 易學易用，開發效率高，代碼可讀性好，移植性強。

• 適用場景： 大多數應用開發，尤其是對開發速度和代碼可維護性有要求的項目。對于STM32F030F4P6這種資源有限的芯片，HAL庫的開銷可能會略大，但對于快速開發來說仍然是首選。

• STM32 LL庫（Low-Layer）：

• 特點： 位于HAL庫之下，提供了更接近寄存器級別的操作接口。它比HAL庫更精簡，效率更高，但需要開發者對底層硬件有更深入的了解。

• 優勢： 代碼執行效率更高，代碼體積更小，對資源有限的微控制器更為友好。

• 適用場景： 對代碼體積、執行效率有極致要求的場合，或者開發者需要對硬件進行更精細的控制時。

通常，在STM32CubeIDE中，可以選擇生成基于HAL庫或LL庫的代碼。對于初學者，建議從HAL庫開始，熟悉后再嘗試LL庫以優化性能。

寄存器操作：理解底層機制

盡管有HAL/LL庫，但理解STM32的寄存器操作仍然非常重要。寄存器是微控制器中存儲各種配置、狀態和數據的小塊內存區域。直接操作寄存器可以實現：

• 最高效率： 避免了庫函數的額外開銷。

• 極致優化： 可以實現對硬件最精細的控制和性能優化。

• 深度理解： 幫助開發者更深入地理解芯片的工作原理。

在開發中，尤其是在調試問題或進行性能關鍵型優化時，直接查閱數據手冊，通過寄存器地址和位定義來讀寫寄存器是必不可少的能力。

應用場景：小身材，大用途

STM32F030F4P6憑借其小巧、低功耗和高性價比的特點，在眾多領域都有廣泛的應用。

• 小型消費電子產品：

• 智能家居設備： 如智能插座、門窗傳感器、智能照明控制器。

• 小型遙控器： 用于控制家電或其他設備。

• 穿戴設備： 部分簡單的智能手環或傳感器模塊。

• 玩具和模型控制： 提供基本的邏輯和驅動功能。

• 工業控制：

• 簡單的自動化模塊： 如繼電器控制、電機驅動器中的輔助控制器。

• 傳感器數據采集節點： 將模擬傳感器數據轉換為數字信號并通過通信接口發送。

• 人機界面（HMI）的按鍵或顯示控制單元： 驅動小型LCD或LED顯示屏，處理按鍵輸入。

• 物聯網（IoT）終端節點：

• 低功耗無線傳感器： 與WiFi、藍牙或LoRa模塊結合，作為數據采集和處理單元，將數據上傳到云端。

• 電池供電的監控設備： 利用其低功耗模式延長電池壽命。

• 教育與創客項目：

• 嵌入式系統入門學習： 價格便宜，資源豐富，是學習ARM Cortex-M微控制器和嵌入式編程的理想平臺。

• DIY項目： 例如機器人控制、自動化盆栽系統、小型天氣站等。

• LED照明與顯示控制：

• LED驅動器： 精確控制LED的亮度（PWM調光）和顏色。

• 數碼管顯示控制： 驅動多位一體數碼管或點陣屏。

這些應用充分利用了STM32F030F4P6的GPIO、ADC、定時器和通信接口等核心功能，實現了經濟高效的解決方案。

未來展望與總結

STM32F030F4P6作為意法半導體STM32家族中的一顆“小而精”的芯片，完美詮釋了如何在有限的資源下實現強大的功能。它以其卓越的性價比、低功耗特性和簡化的開發流程，為開發者提供了極大的便利。

隨著物聯網、智能制造和邊緣計算的快速發展，對低成本、低功耗、高性能微控制器的需求將持續增長。STM32F030F4P6及其所屬的STM32F0系列，將繼續在這些領域扮演重要角色，為各種創新應用提供核心驅動力。

對于希望進入嵌入式世界的新手來說，選擇STM32F030F4P6作為入門芯片是一個明智的決定。通過學習這款芯片，你不僅能夠掌握ARM Cortex-M0內核的基本原理，還能夠熟悉STM32的開發生態系統，包括CubeMX配置工具、HAL/LL庫編程以及調試技巧。這些知識和經驗將為未來更復雜的嵌入式系統開發打下堅實的基礎。

總而言之，STM32F030F4P6是一款不可小覷的微控制器，它以其獨特的優勢，在眾多應用中展現出非凡的價值。深入理解并熟練掌握這款芯片的開發，無疑將為您的嵌入式開發之路增添一筆寶貴的財富
