LSM6DS3TR：深入解析高性能慣性測量單元

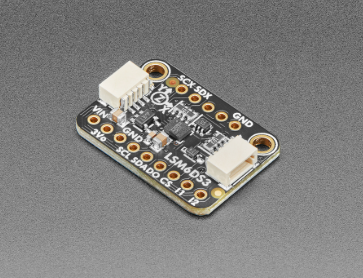

LSM6DS3TR 是一款由意法半導體（STMicroelectronics）設計和生產的高級系統級封裝 (System-in-Package, SiP) 慣性測量單元 (Inertial Measurement Unit, IMU)。它集成了三軸數字加速度計和三軸數字陀螺儀，為各種應用提供精確的運動傳感功能。憑借其小巧的尺寸、低功耗特性以及豐富的功能，LSM6DS3TR 在消費電子、工業控制、醫療健康以及物聯網 (IoT) 等領域得到了廣泛應用。本篇文章將深入探討 LSM6DS3TR 的基本原理、核心功能、技術參數、應用場景及其在現代技術中的重要作用。

1. 慣性測量單元 (IMU) 概述及其重要性

在深入了解 LSM6DS3TR 之前，我們首先需要理解什么是 IMU 以及它為何如此重要。IMU 是一種能夠測量物體三維姿態、角速度和加速度的傳感器組合。它通常由加速度計和陀螺儀組成，有些更高級的 IMU 還可能包含磁力計。

1.1 加速度計

加速度計測量物體在三維空間中的線性加速度。根據測量原理，加速度計可以分為多種類型，如壓電式、電容式、MEMS (微機電系統) 等。在 LSM6DS3TR 中，采用的是 MEMS 技術，通過感知慣性力引起的微小位移來測量加速度。這些位移通常通過電容變化來檢測，并轉換為數字信號輸出。加速度計可以用來檢測設備的傾斜、自由落體以及直線運動等。例如，智能手機可以通過加速度計判斷用戶是水平握持還是垂直握持，或者在運動手環中監測用戶的步數和運動強度。

1.2 陀螺儀

陀螺儀測量物體在三維空間中的角速度，即物體繞三個正交軸旋轉的速度。與加速度計類似，MEMS 陀螺儀也是基于慣性原理工作。當物體旋轉時，陀螺儀內部的微結構會產生科里奧利力，這種力會導致微結構發生偏轉，偏轉量被檢測并轉換為電信號，進而輸出數字化的角速度數據。陀螺儀在導航、姿態控制以及虛擬現實等領域扮演著關鍵角色。例如，無人機通過陀螺儀保持飛行姿態的穩定，而 VR 頭顯則依賴陀螺儀追蹤用戶的頭部轉動，提供沉浸式的體驗。

1.3 IMU 的綜合應用

將加速度計和陀螺儀結合起來，IMU 能夠提供更全面的運動信息。通過融合加速度和角速度數據，可以實現更精確的姿態估計和運動跟蹤。例如，在機器人導航中，IMU 可以幫助機器人確定自身的位置和方向，即使在 GPS 信號不可用的環境中也能保持自主運動。在康復醫療領域，IMU 可以用于監測患者的運動模式，評估康復進展。IMU 技術的不斷發展，極大地推動了從自動駕駛到智能穿戴設備等眾多前沿領域的進步。

2. LSM6DS3TR：核心技術與特性

LSM6DS3TR 作為一款高性能 IMU，其設計和制造都體現了意法半導體在 MEMS 領域的深厚積累。它在單個封裝中集成了加速度計和陀螺儀，并提供高度集成的解決方案，大大簡化了系統設計和開發。

2.1 MEMS 技術：LSM6DS3TR 的基石

LSM6DS3TR 的核心是其采用的 MEMS 技術。MEMS 是一種將機械元件、傳感器、執行器以及電子電路集成在單個硅芯片上的技術。與傳統的機械傳感器相比，MEMS 傳感器具有體積小、功耗低、成本低、可靠性高以及易于批量生產等優點。在 LSM6DS3TR 中，加速度計和陀螺儀的敏感結構都是通過微納加工技術在硅片上制造出來的，這些微米級的結構能夠精確地感知運動并將其轉換為電信號。這種微型化和集成化的特性使得 LSM6DS3TR 能夠被廣泛應用于對尺寸和功耗有嚴格要求的便攜式設備中。

2.2 數字輸出與接口

LSM6DS3TR 采用數字輸出，這使得它能夠直接與微控制器或其他數字系統進行通信，無需額外的模擬-數字轉換器 (ADC)。它支持串行外設接口 (SPI) 和集成電路間總線 (I2C) 兩種常見的數字通信協議。SPI 協議通常提供更高的數據傳輸速率，適用于需要實時數據傳輸?shù)膽?yīng)用；而 I2C 協議則具有連線簡單、多設備共存的優點，適合于總線型連接的應用。通過這些標準接口，開發者可以方便地讀取加速度和角速度數據，并對其進行處理和分析。

2.3 靈活的可配置性

LSM6DS3TR 提供了豐富的可配置選項，以滿足不同應用的特定需求。用戶可以通過寄存器設置來調整傳感器的參數，包括：

• 測量范圍 (Full Scale Range, FSR)： 加速度計的測量范圍可以配置為 ±2g, ±4g, ±8g, ±16g，而陀螺儀的測量范圍可以配置為 ±125dps, ±250dps, ±500dps, ±1000dps, ±2000dps。選擇合適的測量范圍可以平衡測量精度和動態范圍，例如，對于需要檢測微弱運動的應用，可以選擇較小的測量范圍以提高靈敏度；對于需要檢測劇烈運動的應用，則需要較大的測量范圍以避免數據飽和。

• 輸出數據速率 (Output Data Rate, ODR)： ODR 決定了傳感器輸出數據的頻率。LSM6DS3TR 支持從低至 12.5 Hz 到高至 6.66 kHz 的多種 ODR 選項。高 ODR 可以提供更實時的數據流，但也會增加功耗；低 ODR 則適用于對實時性要求不高但對功耗敏感的應用。

• 低功耗模式： LSM6DS3TR 支持多種低功耗模式，包括休眠模式和低功耗輸出模式。在這些模式下，傳感器可以顯著降低功耗，延長電池壽命。這對于電池供電的便攜式設備至關重要，例如智能手表、無線耳機等。

• 中斷功能： LSM6DS3TR 提供了可編程的中斷引腳，可以用于生成各種事件中斷，例如數據準備就緒中斷、自由落體檢測中斷、喚醒中斷等。這些中斷功能可以有效地減輕主控制器的負擔，實現事件驅動的數據采集，從而進一步降低系統功耗。

2.4 嵌入式功能

LSM6DS3TR 不僅僅是一個簡單的傳感器，它還集成了一些強大的嵌入式功能，這些功能可以在傳感器內部進行數據預處理，從而減輕主控制器的計算負擔。

• 步進檢測與步數計數： LSM6DS3TR 內置了硬件步進檢測算法，能夠自動識別用戶的步行步數。這對于智能穿戴設備中的運動追蹤功能非常有用，可以提供準確的步數數據，而無需主控制器進行復雜的算法計算。

• 顯著運動檢測： 能夠檢測明顯的運動事件，例如設備從靜止?fàn)顟B(tài)開始移動。

• 自由落體檢測： 可以檢測設備是否處于自由落體狀態，這在跌落檢測和保護性功能中非常有用。

• 姿態傳感： 可以進行基本姿態檢測，例如判斷設備的屏幕朝向。

• 喚醒功能： 能夠通過檢測運動事件將設備從低功耗模式喚醒，從而實現高效的電源管理。

• 傾斜檢測： 能夠檢測設備是否發生傾斜，可用于自動旋轉屏幕或觸發其他相關功能。

這些嵌入式功能極大地簡化了應用開發，使得開發者能夠?qū)⒏嗑Ψ旁谏蠈討?yīng)用邏輯的實現上，而不是底層的傳感器數據處理。

2.5 FIFO 緩沖器

LSM6DS3TR 內置了一個 16 位 FIFO (First-In, First-Out) 緩沖器，用于存儲傳感器數據。FIFO 緩沖器可以存儲多達 8KB 的數據，這意味著它可以存儲大量的加速度計和陀螺儀樣本，而無需主控制器頻繁地讀取數據。這對于需要周期性數據采集但又不能實時響應的系統來說非常有用，例如在低功耗模式下，主控制器可以在特定時間間隔喚醒，一次性讀取 FIFO 中的所有數據，然后再次進入休眠狀態，從而顯著降低系統功耗。FIFO 緩沖器還支持多種工作模式，包括旁路模式、FIFO 模式、流模式等，以適應不同的數據采集需求。

2.6 溫度傳感器

LSM6DS3TR 還集成了一個溫度傳感器，可以測量芯片內部的溫度。雖然這個溫度傳感器主要用于校準內部電路，但其數據也可以被讀取以用于環境溫度監測。在某些應用中，環境溫度的變化可能會影響 IMU 的性能，因此了解芯片溫度有助于進行更精確的補償和校準。

3. LSM6DS3TR 的技術參數詳解

為了更好地理解 LSM6DS3TR 的性能，我們需要詳細了解其關鍵技術參數。

3.1 加速度計參數

• 測量范圍 (Full Scale Range, FSR)： 可選 ±2g, ±4g, ±8g, ±16g。g 代表重力加速度，約 9.8 m/s2。不同的測量范圍決定了傳感器能夠測量的最大加速度值。

• 靈敏度： 靈敏度表示每單位加速度變化引起的數字輸出值變化。例如，在 ±2g 模式下，靈敏度可能為 0.061 mg/LSB (Least Significant Bit)，表示每個 LSB 對應 0.061 毫克的加速度。

• 噪聲密度： 噪聲密度表示傳感器輸出的隨機噪聲水平。越低的噪聲密度意味著越高的測量精度。對于加速度計，通常以 ug/Hz 為單位。

• 零偏穩定性 (Bias Stability)： 零偏是指當傳感器沒有運動時輸出的非零讀數。零偏穩定性表示零偏隨時間、溫度等因素的變化程度。

• 線性度： 線性度表示傳感器輸出與實際加速度之間的線性關系。理想情況下，輸出與輸入呈線性關系，非線性度越小越好。

• 交叉軸靈敏度： 表示一個軸的加速度對其他軸輸出的影響。理想情況下，交叉軸靈敏度應為零。

3.2 陀螺儀參數

• 測量范圍 (Full Scale Range, FSR)： 可選 ±125dps, ±250dps, ±500dps, ±1000dps, ±2000dps。dps 代表度每秒，是角速度的單位。

• 靈敏度： 陀螺儀的靈敏度表示每單位角速度變化引起的數字輸出值變化。例如，在 ±2000dps 模式下，靈敏度可能為 70 mdps/LSB。

• 噪聲密度： 陀螺儀的噪聲密度通常以 mdps/Hz 為單位。

• 角隨機游走 (Angle Random Walk, ARW)： ARW 表示陀螺儀輸出的隨機誤差隨時間累積的程度。它決定了在長時間積分下姿態估計的漂移速度。單位通常為 deg/hr 或 deg/s。

• 零偏穩定性 (Bias Stability)： 陀螺儀的零偏穩定性表示當傳感器沒有旋轉時輸出的非零讀數隨時間、溫度等因素的變化程度。

• 帶寬： 帶寬表示傳感器能夠響應的最高頻率。更高的帶寬意味著傳感器能夠更精確地捕捉快速的運動變化。

3.3 功耗參數

• 工作電流： 在不同工作模式和 ODR 下的電流消耗。LSM6DS3TR 在高性能模式下功耗較高，但在低功耗模式下功耗可顯著降低。

• 休眠電流： 傳感器在休眠模式下的極低電流消耗。

3.4 物理與環境參數

• 封裝尺寸： LSM6DS3TR 采用 LGA (Land Grid Array) 封裝，尺寸通常為 2.5 mm x 3.0 mm x 0.83 mm，非常小巧，適用于空間受限的應用。

• 工作溫度范圍： 典型工作溫度范圍為 -40°C 至 +85°C，使其能夠在各種工業和消費環境中穩定工作。

• 供電電壓： 通常為 1.71V 至 3.6V，兼容多種電源系統。

4. LSM6DS3TR 的典型應用場景

LSM6DS3TR 憑借其高性能、低功耗和小尺寸等特點，被廣泛應用于以下領域：

4.1 消費電子產品

• 智能手機與平板電腦： 用于屏幕方向自動旋轉、游戲控制（體感游戲）、增強現實 (AR) 應用、跌落檢測和運動追蹤等。LSM6DS3TR 可以提供精確的姿態和運動信息，提升用戶體驗。

• 可穿戴設備 (智能手表、運動手環)： 用于步數計數、睡眠監測、卡路里消耗計算、運動模式識別（跑步、游泳、騎行等）以及跌落檢測。其低功耗特性對于延長電池續航至關重要。

• 虛擬現實 (VR) 與增強現實 (AR) 頭顯： 提供頭部姿態追蹤，實現沉浸式體驗和精確的虛擬環境交互。高精度和低延遲是 VR/AR 應用的關鍵。

• 無人機與遙控設備： 用于飛行姿態穩定、導航和控制。IMU 是無人機飛控系統的核心組成部分。

• 游戲控制器： 提供體感控制功能，增強游戲互動性。

• 數碼相機與攝像機： 用于圖像穩定功能，減少手抖造成的模糊，尤其是在運動拍攝中。

4.2 工業與自動化

• 機器人： 用于機器人導航、姿態控制、運動跟蹤以及末端執行器姿態感知，實現精確的自動化操作。

• 工業物聯網 (IIoT) 設備： 用于設備狀態監測（振動分析、傾斜檢測），預測性維護，以及在惡劣環境下對機器設備的運動進行監控。

• 智能家居設備： 例如智能吸塵器、智能窗簾等，用于導航、定位和姿態控制。

• 儀器儀表： 用于精確測量物體的姿態和運動，例如在建筑和測量領域中的水平儀、角度儀。

4.3 醫療健康

• 康復醫療設備： 監測患者的運動模式和姿態，評估康復進展，輔助醫生進行診斷和治療。

• 智能假肢與外骨骼： 提供運動反饋，實現更自然、更靈活的運動控制。

• 睡眠監測設備： 通過監測身體的微小運動來分析睡眠質量。

• 跌倒檢測系統： 尤其是對于老年人，LSM6DS3TR 可以用于實時監測跌倒事件并及時發出警報。

4.4 汽車電子

• 車載信息娛樂系統： 用于導航輔助、車身姿態檢測以及一些手勢識別功能。

• 防盜系統： 檢測車輛的傾斜或震動，觸發警報。

• 慣性導航系統： 在 GPS 信號受限或丟失的環境中提供輔助定位信息。

4.5 其他創新應用

• 智能運動器材： 例如智能高爾夫球桿、智能網球拍，用于分析運動員的動作和提供實時反饋。

• 物流追蹤： 監測包裹的運輸狀態，例如是否發生傾斜或劇烈震動。

• 地質勘探： 用于測量鉆孔角度和方向。

5. LSM6DS3TR 的軟件開發與集成

成功將 LSM6DS3TR 應用于實際產品中，不僅需要硬件層面的設計，更離不開軟件層面的開發和集成。

5.1 驅動程序開發

與任何硬件設備一樣，LSM6DS3TR 需要相應的驅動程序才能與微控制器進行通信。驅動程序負責處理以下任務：

• 初始化： 配置傳感器的工作模式、測量范圍、ODR、中斷設置等。

• 數據讀?。?/strong> 通過 SPI 或 I2C 接口讀取加速度計、陀螺儀和溫度數據。

• 寄存器讀寫： 提供對傳感器內部寄存器進行讀寫的函數，以便于靈活配置。

• 中斷處理： 編寫中斷服務程序，響應傳感器生成的中斷事件。

意法半導體通常會提供針對其傳感器的例程代碼、庫文件和開發指南，這些資源可以大大加速驅動程序的開發過程。開發者可以基于這些官方資源進行二次開發，以滿足特定的系統需求。

5.2 數據處理與算法

原始的加速度計和陀螺儀數據通常包含噪聲和誤差，直接使用這些數據可能無法得到精確的結果。因此，需要進行數據處理和算法融合，以獲得更穩定、更準確的運動信息。

• 濾波： 常用濾波算法包括均值濾波、卡爾曼濾波 (Kalman Filter) 和互補濾波 (Complementary Filter)。卡爾曼濾波是一種最優估計算法，能夠有效地融合來自不同傳感器的數據，并對噪聲進行估計和抑制，從而獲得更精確的姿態和運動估計?；パa(bǔ)濾波則是一種相對簡單的融合算法，適用于對計算資源要求不高的場景。

• 姿態融合算法： 通過融合加速度計、陀螺儀甚至磁力計的數據，可以估計出設備在三維空間中的姿態（例如歐拉角、四元數）。常見的姿態融合算法包括擴展卡爾曼濾波 (Extended Kalman Filter, EKF)、無跡卡爾曼濾波 (Unscented Kalman Filter, UKF) 以及各種基于梯度下降的算法。

• 運動跟蹤與識別： 基于處理后的數據，可以開發各種運動跟蹤算法，例如步態分析、手勢識別、跌倒檢測等。這些算法通常涉及機器學習或深度學習技術，以識別復雜的運動模式。

• 校準： 傳感器在制造過程中以及在長時間使用后可能會出現零偏、靈敏度誤差和軸偏差等問題。因此，進行傳感器校準至關重要。校準方法包括：

• 零偏校準： 在傳感器靜止時測量其輸出，并減去零偏值。

• 靈敏度校準： 在不同已知輸入下測量傳感器輸出，以校正靈敏度誤差。

• 交叉軸校準： 修正不同軸之間的耦合效應。

• 溫度補償： 補償溫度變化對傳感器性能的影響。

5.3 系統集成

LSM6DS3TR 作為一個 SiP 器件，其集成到整個系統中需要考慮以下因素：

• 硬件設計： 正確的電源設計、信號完整性以及機械安裝是確保傳感器性能的關鍵。例如，需要為 LSM6DS3TR 提供穩定的電源，并確保其連接到微控制器的信號線沒有受到外部干擾。傳感器在 PCB 上的安裝位置和方向也會影響其測量精度，需要根據實際應用進行優化。

• 軟件架構： 設計合理的軟件架構，將傳感器驅動、數據處理和應用邏輯分層，提高代碼的可維護性和可擴展性。

• 電源管理： 結合 LSM6DS3TR 的低功耗模式，設計高效的電源管理策略，以延長電池壽命。

• 故障排除與調試： 在開發過程中，可能會遇到各種問題，例如通信錯誤、數據異常等。需要借助示波器、邏輯分析儀等工具進行調試。

6. 挑戰與未來展望

盡管 LSM6DS3TR 是一款性能卓越的 IMU，但在實際應用中仍然存在一些挑戰，同時，MEMS 傳感器技術也在不斷發展，未來充滿無限可能。

6.1 面臨的挑戰

• 溫度漂移： MEMS 傳感器的零偏和靈敏度會受到溫度變化的影響。雖然 LSM6DS3TR 內置了溫度傳感器，并進行了內部補償，但在極端溫度條件下或?qū)纫髽O高的應用中，可能還需要額外的軟件補償。

• 噪聲： 任何傳感器都會存在噪聲。在低功耗模式下，傳感器的噪聲水平可能會略有增加。在需要高精度的應用中，噪聲是需要著重考慮的因素，需要通過濾波算法進行抑制。

• 振動與沖擊： 在高振動或強沖擊環境下，IMU 的性能可能會受到影響。例如，劇烈的振動可能會導致加速度計飽和或產生額外的噪聲。在這些應用中，可能需要額外的機械減振措施。

• 磁場干擾： 雖然 LSM6DS3TR 不包含磁力計，但強大的外部磁場仍然可能會對陀螺儀的性能產生輕微影響。在有強磁場干擾的環境中，需要評估其潛在影響。

• 算法復雜度： 高精度的姿態估計和運動識別通常需要復雜的算法，這對于嵌入式系統來說可能意味著更高的計算資源和功耗開銷。需要在精度和資源消耗之間找到平衡點。

• 校準： 即使是經過工廠校準的傳感器，在實際使用中也可能需要進行額外的校準，以適應不同的安裝方式和環境條件。校準過程的簡便性和準確性也是需要關注的問題。

6.2 未來展望

MEMS 傳感器技術正朝著更高精度、更低功耗、更小尺寸、更高集成度和更智能化的方向發展。

• 更高集成度： 未來 IMU 可能會集成更多傳感器，例如氣壓計、環境光傳感器等，形成真正的“多合一”傳感器解決方案。

• 更智能的嵌入式功能： 傳感器內部可能會集成更復雜的機器學習算法，直接輸出高層級的運動信息，例如直接輸出用戶正在進行的運動類型，而不僅僅是原始的加速度和角速度數據，從而進一步減輕主控制器的負擔。

• 更低的功耗： 隨著物聯網設備的普及，對超低功耗傳感器的需求將持續增長。未來的 IMU 將在保持高性能的同時，進一步降低功耗，實現更長的電池壽命。

• 更小的尺寸： 隨著微納加工技術的進步，IMU 的尺寸將進一步縮小，使其能夠集成到更小、更輕的設備中。

• 更高精度與穩定性： 持續改進 MEMS 結構設計和制造工藝，減少傳感器噪聲和漂移，提高測量精度和長期穩定性。

• 邊緣計算與人工智能： 結合邊緣計算和人工智能技術，未來 IMU 可能會具備更強的本地處理能力，能夠在傳感器端完成更多的數據分析和決策，減少對云端的依賴，提高實時性和數據隱私性。

• 自校準與自適應： 傳感器可能會具備一定的自校準和自適應能力，能夠根據環境變化和使用情況自動調整參數，提供更穩定的性能。

7. 總結

LSM6DS3TR 是一款功能強大、性能卓越的 MEMS 慣性測量單元，它在小尺寸、低功耗的封裝中集成了高性能的三軸加速度計和三軸陀螺儀。其靈活的可配置性、豐富的嵌入式功能以及數字輸出接口，使其成為從消費電子到工業控制等廣泛應用領域的理想選擇。理解 LSM6DS3TR 的基本原理、技術參數以及應用場景，對于開發者來說至關重要。雖然在實際應用中仍面臨一些挑戰，但隨著 MEMS 技術的不斷進步，未來 IMU 將在智能化、集成化和低功耗方面取得更大的突破，為各種創新應用提供更強大的支持。LSM6DS3TR 以及類似的 MEMS IMU 技術，無疑將繼續在構建智能世界中發揮核心作用。
