MAX3082功能引腳圖及詳細介紹

一、MAX3082概述

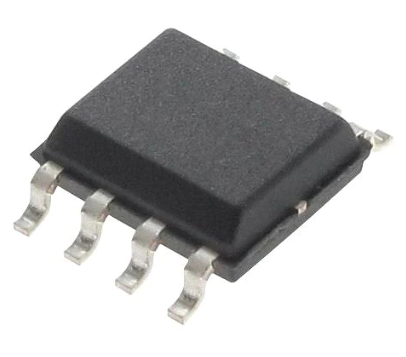

MAX3082是一款由Maxim Integrated公司生產的半雙工RS-485/RS-422通信收發器，具備故障安全電路、降低擺率驅動和低功耗設計等特性，廣泛應用于工業控制、智能樓宇、遠程監控等領域。其8引腳封裝（如SOIC或DIP）便于電路設計，工作溫度范圍為0℃至+70℃，適用于工業環境中的長距離、多點通信需求。MAX3082的核心功能是通過差分信號傳輸實現穩定的數據通信，同時通過內置的故障安全電路和降低擺率驅動技術，有效提升了通信的可靠性和抗干擾能力。

二、MAX3082功能引腳圖詳解

MAX3082的引腳排列和功能是其應用設計的基礎。以下是其8個引腳的詳細說明：

1. RO（Receiver Output，接收器輸出）

• 功能：接收器輸出端，輸出TTL電平信號，與主設備的串口輸入端連接。

• 特性：當接收器接收到有效的差分信號時，RO引腳輸出相應的邏輯電平。若總線空閑或故障，故障安全電路會確保RO輸出高電平，避免系統誤動作。

• 應用：在工業自動化中，RO引腳通常連接到單片機的UART接收端，用于接收來自總線的數據。

2. RE（Receiver Enable，接收器使能）

• 功能：接收器使能端，低電平有效。當RE為低電平時，接收器處于工作狀態；為高電平時，接收器輸出高阻態。

• 特性：RE引腳用于控制接收器的開關狀態，通常由CPU的GPIO引腳控制。在半雙工通信中，RE和DE引腳通常通過邏輯控制實現收發狀態的切換。

• 應用：在半雙工通信中，RE引腳通常與DE引腳配合使用，通過控制邏輯實現發送和接收模式的切換。

3. DE（Driver Enable，驅動器使能）

• 功能：驅動器使能端，高電平有效。當DE為高電平時，驅動器處于工作狀態；為低電平時，驅動器輸出高阻態。

• 特性：DE引腳控制驅動器的輸出狀態，確保在發送數據時驅動器正常工作，而在接收數據時驅動器處于高阻態，避免總線沖突。

• 應用：在RS-485總線中，DE引腳通常由CPU控制，根據通信協議切換發送和接收模式。

4. DI（Driver Input，驅動器輸入）

• 功能：驅動器輸入端，接收TTL電平信號，與主設備的串口輸出端連接。

• 特性：DI引腳接收來自主設備的數據信號，并通過驅動器將其轉換為差分信號輸出到總線上。

• 應用：在串口通信中，DI引腳通常連接到單片機的UART發送端，用于發送數據。

5. A（Non-Inverting Output，非反相輸出）

• 功能：RS-485差分信號的正向輸出端。

• 特性：A引腳輸出差分信號的正向部分，與B引腳配合形成差分信號對。

• 應用：在RS-485總線中，A引腳通過雙絞線連接到其他節點的A引腳，實現差分信號傳輸。

6. B（Inverting Output，反相輸出）

• 功能：RS-485差分信號的反向輸出端。

• 特性：B引腳輸出差分信號的反向部分，與A引腳形成差分信號對。

• 應用：在RS-485總線中，B引腳通過雙絞線連接到其他節點的B引腳，實現差分信號傳輸。

7. VCC（電源端）

• 功能：為MAX3082提供工作電源。

• 特性：供電電壓范圍為4.75V至5.25V，典型值為5V。

• 應用：VCC引腳通常連接到電源模塊，為芯片提供穩定的電源。

8. GND（接地端）

• 功能：接地端，為芯片提供參考電平。

• 特性：GND引腳必須與系統的地線可靠連接，確保信號的穩定性。

• 應用：在電路設計中，GND引腳通常與電源地連接，形成完整的電流回路。

三、MAX3082引腳功能擴展說明

1. 故障安全電路與RO引腳

MAX3082的故障安全電路確保在總線空閑或故障時，RO引腳輸出高電平。這一特性在工業控制中尤為重要，例如在分布式控制系統中，若某個節點的收發器發生故障，故障安全電路可防止故障信號擴散至整個總線，從而保障其他節點的正常運行。

2. 接收器使能與RE引腳

RE引腳的低電平有效特性使得接收器在需要時能夠快速啟用或禁用。例如，在多節點通信中，主設備可以通過控制RE引腳來選擇性地接收特定節點的數據，從而提高通信效率。此外，RE引腳還可以用于降低功耗，在不需要接收數據時將其置為高電平，使接收器進入高阻態。

3. 驅動器使能與DE引腳

DE引腳的高電平有效特性使得驅動器在需要時能夠正常工作。在半雙工通信中，DE引腳通常與RE引腳配合使用，通過邏輯控制實現發送和接收模式的切換。例如，在發送數據時，DE引腳置高電平，RE引腳置低電平；在接收數據時，DE引腳置低電平，RE引腳置高電平。

4. 差分信號輸出與A、B引腳

A、B引腳是MAX3082的差分信號輸出端，通過雙絞線連接到總線上。差分信號傳輸方式具有抗干擾能力強、傳輸距離遠等優點，適用于工業環境中的長距離通信。例如，在RS-485總線中，A、B引腳之間的電壓差表示邏輯“1”或“0”，從而實現了數據的可靠傳輸。

5. 電源管理與VCC、GND引腳

VCC和GND引腳為MAX3082提供工作電源，其電壓范圍和穩定性直接影響芯片的性能。在實際應用中，需確保電源電壓在4.75V至5.25V之間，并采用濾波電容減少電源噪聲。例如，在VCC引腳附近加裝0.1μF的陶瓷電容和10μF的鉭電容，可有效抑制電源波動。

四、MAX3082典型應用電路與引腳連接

1. 半雙工通信電路

在半雙工通信中，MAX3082的DE和RE引腳通常由CPU的GPIO引腳控制。例如，使用單片機的P1.0引腳控制收發狀態：當P1.0為高電平時，DE引腳置高，RE引腳置低，MAX3082處于發送模式；當P1.0為低電平時，DE引腳置低，RE引腳置高，MAX3082處于接收模式。

2. 與單片機的連接

MAX3082的DI引腳連接到單片機的UART發送端（如P3.1），RO引腳連接到單片機的UART接收端（如P3.0）。例如，在51系列單片機中，P3.0和P3.1分別為串口的接收和發送引腳，通過MAX3082實現TTL電平與RS-485電平的轉換。

3. 終端匹配電阻

為減少信號反射，RS-485總線需在兩端加裝終端匹配電阻。通常，終端電阻的阻值為120Ω。例如，在一條1200米長的總線上，若總線兩端均加裝120Ω的終端電阻，可有效吸收反射信號，保證信號完整性。

4. 光電隔離設計

在工業環境中，為提高系統可靠性，可在MAX3082與主設備之間加入光電隔離器。例如，使用6N137光電耦合器切斷地環路干擾，防止因電位差導致的通信故障。光電隔離器的輸入端連接單片機的UART信號，輸出端連接MAX3082的DI和RO引腳。

五、MAX3082引腳功能與通信協議設計

1. 主從式協議

在RS-485網絡中，常采用主從式協議，主設備通過輪詢方式與從設備通信。例如，主設備發送查詢幀，從設備在收到查詢幀后返回響應幀。通信協議中需定義幀格式、校驗方式和超時重傳機制。例如，幀格式可包括起始符、地址域、命令域、數據域、校驗域和結束符。

2. 地址識別與中斷處理

MAX3082的RO引腳可連接到單片機的外部中斷引腳，實現地址識別功能。例如，當RO引腳接收到地址字節時，觸發外部中斷，單片機進入中斷服務程序判斷地址是否匹配。若匹配，則繼續接收數據；若不匹配，則返回監聽狀態。

3. 數據收發時序控制

在半雙工通信中，需嚴格控制DE和RE的時序，避免驅動器和接收器同時工作。例如，在發送數據前，應先置高DE引腳，再置低RE引腳；數據發送完成后，應先置高RE引腳，再置低DE引腳。時序控制可通過軟件延時或硬件定時器實現。

六、MAX3082引腳功能與可靠性設計

1. ESD防護

MAX3082具備±15kV的ESD保護能力，但在實際應用中仍需加強防護。例如，在總線兩端加裝TVS二極管，抑制浪涌電壓和靜電放電。TVS二極管的響應時間短，鉗位電壓低，可有效保護MAX3082免受ESD損害。

2. 共模干擾抑制

RS-485總線采用差分信號傳輸，對共模干擾有一定的抑制能力。為進一步提高抗干擾能力，可采用屏蔽雙絞線作為通信介質，并將屏蔽層可靠接地。例如，在工業現場，使用帶屏蔽的雙絞線電纜，并將屏蔽層連接到系統的地線上。

3. 故障檢測與自恢復

在通信協議中加入故障檢測機制，例如通過心跳包檢測節點狀態。若節點在規定時間內未響應心跳包，則認為節點故障，主設備可重新初始化該節點或觸發報警。此外，MAX3082的故障安全電路可在總線故障時自動恢復，確保通信的可靠性。

七、MAX3082引腳功能與實際應用案例

1. 工業自動化控制系統

在一條生產線上，主PLC通過RS-485總線與多個傳感器、執行器連接。MAX3082負責電平轉換和信號驅動，其故障安全電路可確保單個節點故障不影響整個系統。例如，若某個傳感器的收發器發生故障，故障安全電路會保持RO引腳為高電平，避免主PLC誤判。

2. 智能樓宇安防系統

在智能樓宇中，多個門禁控制器通過RS-485總線連接至中央管理平臺。MAX3082提供可靠的信號傳輸，其半雙工通信模式簡化了電路設計。例如，門禁控制器在接收到主平臺的查詢命令后，通過MAX3082將狀態信息發送至總線。

3. 遠程數據采集系統

在環境監測中，多個傳感器節點通過RS-485總線將數據傳輸至集中器。MAX3082負責信號的中繼和轉換，其1200米的傳輸距離和256個節點的擴展能力，滿足了大規模部署的需求。例如，在氣象監測站中，溫度、濕度等傳感器通過MAX3082將數據傳輸至中央服務器。

八、MAX3082引腳功能與測試驗證

1. 電氣性能測試

• 輸入/輸出電壓測試：使用示波器測量RO、DI引腳的電平是否符合TTL標準。

• 差分信號測試：使用差分探頭測量A、B引腳的電壓差，驗證邏輯“1”和“0”的電平范圍。

2. 環境適應性測試

• 高溫/低溫測試：將MAX3082置于-40℃至+85℃的環境中，驗證其在極端溫度下的工作穩定性。

• 濕度測試：在85%RH的濕度環境下運行72小時，檢查芯片是否出現腐蝕或短路。

3. 長期可靠性測試

• 加速壽命測試：通過提高工作溫度和電壓，模擬芯片在長期使用中的老化過程。

• ESD測試：使用人體模型（HBM）和機器模型（MM）對芯片進行靜電放電測試，驗證其抗靜電能力。

九、MAX3082引腳功能與未來發展趨勢

1. 集成化與小型化

隨著工業物聯網（IIoT）的發展，對通信芯片的集成度和體積提出了更高要求。未來，MAX3082可能集成更多功能，如電源管理、信號調理等，并采用更小的封裝形式，如WLCSP或QFN。

2. 高速化與低功耗

為滿足大數據傳輸需求，MAX3082的后續產品可能支持更高的傳輸速率（如100Mbps以上），同時進一步降低功耗，延長設備續航時間。

3. 智能化與自診斷

通過集成自診斷功能，MAX3082可實時監測總線狀態、信號質量等參數，并在出現故障時主動上報。這一特性將極大提升系統的可維護性和可靠性。

十、總結

MAX3082作為一款經典的RS-485/RS-422通信收發器，憑借其故障安全電路、降低擺率驅動技術和低功耗設計，在工業控制、智能樓宇、遠程監控等領域得到了廣泛應用。通過合理設計電路、優化通信協議和加強可靠性測試，可充分發揮MAX3082的性能優勢，構建穩定、高效的通信系統。未來，隨著技術的不斷進步，MAX3082及其衍生產品將在工業物聯網、智能家居等領域發揮更大作用，推動工業自動化和智能化的發展。
