AD7792高精度模數轉換器中文資料詳解

摘要
AD7792是美國模擬器件公司（Analog Devices, Inc.）推出的一款16位、低噪聲、低功耗的Σ-Δ型模數轉換器（ADC），專為高精度測量應用設計。本文將從產品概述、技術特性、工作原理、應用場景、硬件設計、軟件編程、典型應用案例、常見問題解答及未來發展趨勢等多個維度，對AD7792進行全面深入的解析，旨在為工程師和技術人員提供詳盡的技術參考和設計指導。

一、產品概述

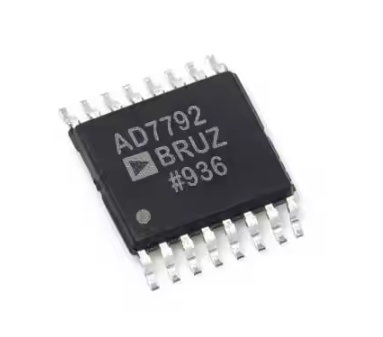

AD7792是一款高性能的Σ-Δ型ADC，內置可編程增益放大器（PGA）和精密基準電壓源，能夠直接處理小信號輸入，并提供高達128倍的增益。其低噪聲、高分辨率和低功耗特性，使其在工業自動化、醫療設備、能源管理和儀表系統等領域具有廣泛應用。AD7792采用16引腳TSSOP封裝，支持SPI兼容的串行接口，便于與微控制器或其他數字系統集成。

二、技術特性

1. 高精度與低噪聲
   AD7792提供16位分辨率，在4.17Hz帶寬下，噪聲水平可低至40nV RMS，在16.7Hz帶寬下為85nV RMS。這種低噪聲特性確保了測量的精確性，適用于需要高精度信號處理的場合。

2. 可編程增益放大器（PGA）
   AD7792內置PGA，增益范圍為1至128，允許用戶根據需要對模擬輸入信號進行放大，從而適應不同的輸入范圍。這一特性使得AD7792能夠直接處理小信號，無需外部放大器，簡化了系統設計。

3. 內置基準電壓源
   AD7792集成了精密低噪聲、低漂移的內部帶隙基準電壓源，漂移僅為4ppm/°C，為模擬信號提供了穩定且精確的參考電壓，減少了外部元件的復雜性。

4. 多通道輸入
   AD7792支持三路差分模擬輸入，通過多路復用器選擇不同的輸入通道進行轉換，適用于需要同時監測多個物理量的場合。

5. 靈活的輸出數據速率
   AD7792的輸出數據速率可通過軟件編程實現，范圍為4.17Hz至470Hz，用戶可以根據應用場景的具體需要，選擇不同的采樣率，從而在動態范圍和分辨率之間取得平衡。

6. 低功耗設計
   AD7792的工作電流僅為400μA，在1μA的超低功耗模式下仍能保持良好的性能，特別適合電池供電和低功耗應用。

7. 寬工作電壓范圍
   AD7792的供電電壓范圍為2.7V至5.25V，能夠適應不同的系統設計需要。

8. 寬工作溫度范圍
   AD7792能在-40°C至+105°C的寬溫范圍內穩定工作，適用于各種惡劣環境。

三、工作原理
AD7792采用Σ-Δ調制技術，通過過采樣和數字濾波實現高精度模數轉換。其內部結構包括Σ-Δ調制器、數字濾波器、PGA、基準電壓源、控制邏輯和串行接口等部分。模擬輸入信號首先經過PGA放大，然后進入Σ-Δ調制器進行調制，生成高速的1位數據流。該數據流經過數字濾波器進行濾波和降采樣，最終輸出高精度的數字信號。數字濾波器的配置可通過軟件編程實現，以滿足不同系統對采樣率和分辨率的需求。

四、應用場景

1. 工業自動化
   AD7792可用于工業自動化系統中的傳感器接口，如壓力傳感器、溫度傳感器、流量傳感器等，實現高精度的數據采集和監控。

2. 醫療設備
   在醫療設備中，AD7792可用于生物電位監測、血氧飽和度測量等，提供高精度的信號轉換，確保醫療設備的準確性和可靠性。

3. 能源管理
   AD7792可用于能源管理系統中的電流、電壓測量，實現電能的精確計量和管理。

4. 儀表系統
   在儀表系統中，AD7792可用于各種精密測量?jī)x器，如萬用表、示波器等，提供高精度的信號轉換和顯示。

五、硬件設計

1. 電源設計
   AD7792的供電電壓范圍為2.7V至5.25V，建議使用線性穩壓器或低壓差穩壓器（LDO）提供穩定的電源電壓。同時，應在電源引腳附近放置去耦電容，以減少電源噪聲對ADC性能的影響。

2. 模擬輸入設計
   AD7792的模擬輸入為差分輸入，應確保輸入信號的共模電壓和差模電壓在規定的范圍內。對于小信號輸入，可通過PGA進行放大，以提高信號的信噪比。同時，應在輸入引腳附近放置濾波電容，以減少高頻噪聲的干擾。

3. 基準電壓源設計
   AD7792內置了精密基準電壓源，但也可接受外部差分基準電壓源。在使用外部基準電壓源時，應確保其穩定性和精度，并遵循數據手冊中的推薦電路。

4. 串行接口設計
   AD7792通過SPI兼容的串行接口與微控制器或其他數字系統進行通信。在硬件設計中，應確保SPI接口的時鐘線、數據線、片選線等連接正確，并遵循數據手冊中的時序要求。

六、軟件編程

1. 寄存器配置
   AD7792的運行模式通過內部寄存器進行配置，包括控制寄存器、狀態寄存器、數據寄存器、配置寄存器等。在軟件編程中，應首先初始化這些寄存器，設置采樣率、增益、數據格式等參數。

2. 數據讀取
   在配置完成后，可通過SPI接口讀取AD7792的轉換數據。數據讀取過程應遵循數據手冊中的時序要求，確保數據的正確性和完整性。

3. 錯誤處理
   在軟件編程中，應包含錯誤處理機制，以檢測和處理可能出現的通信錯誤、數據錯誤等。例如，可通過狀態寄存器中的錯誤標志位來判斷ADC的工作狀態，并采取相應的措施。

七、典型應用案例

1. 溫度測量系統
   在溫度測量系統中，AD7792可用于連接熱電阻（RTD）或熱電偶等溫度傳感器，實現高精度的溫度測量。通過PGA放大傳感器輸出的小信號，并經過Σ-Δ調制和數字濾波后，輸出高精度的數字溫度值。

2. 壓力測量系統
   在壓力測量系統中，AD7792可用于連接壓力傳感器，實現高精度的壓力測量。通過合理配置PGA增益和采樣率，可適應不同量程的壓力傳感器，并提供穩定的測量結果。

3. 電池管理系統
   在電池管理系統中，AD7792可用于監測電池的電壓、電流等參數，實現電池的精確管理和保護。通過低功耗設計和靈活的采樣率配置，可延長電池的使用壽命，并提高系統的可靠性。

八、常見問題解答

1. 如何選擇合適的增益？
   增益的選擇應根據輸入信號的幅度和所需的分辨率來確定。對于小信號輸入，應選擇較大的增益以提高信噪比；但對于大信號輸入，應選擇較小的增益以避免信號失真。

2. 如何降低噪聲？
   可通過以下方法降低噪聲：使用外部精密基準電壓源、在模擬輸入引腳附近放置濾波電容、優化電源設計以減少電源噪聲、合理配置數字濾波器等。

3. 如何提高測量精度？
   可通過以下方法提高測量精度：選擇合適的增益和采樣率、使用外部精密基準電壓源、優化硬件設計以減少干擾、進行軟件校準和補償?shù)取?/span>

九、未來發展趨勢
隨著物聯網、智能制造等技術的快速發展，對高精度模數轉換器的需求不斷增加。未來，AD7792等高精度ADC將在更多領域得到應用，并朝著更高精度、更低功耗、更小封裝、更智能化等方向發展。同時，隨著半導體技術的不斷進步，ADC的性能將不斷提升，成本將不斷降低，為更多應用提供高性價比的解決方案。

十、結語
AD7792作為一款高性能的Σ-Δ型ADC，以其高精度、低噪聲、低功耗等特性，在高精度測量領域具有廣泛應用。通過本文的詳細介紹，相信讀者對AD7792的技術特性、工作原理、應用場景、硬件設計、軟件編程等方面有了全面深入的了解。在實際應用中，應根據具體需求合理選擇和使用AD7792，以充分發揮其性能優勢，為系統設計提供穩定可靠的技術支持。
