AD7741中文資料詳細介紹

一、概述

AD7741是一款新型低成本、單電源、單通道同步電壓頻率轉換器（VFC），由Analog Devices（ADI）公司生產。該器件采用先進的CMOS工藝制造，具有高精度、低功耗和易于使用的特點，廣泛應用于低成本模數轉換、信號隔離等領域。

二、主要特性

1. 單端輸入通道：AD7741具有一路緩沖輸入，支持單端電壓輸入，輸入范圍為0V至REFIN（參考電壓）。

2. 高精度：積分非線性（INL）為0.012%（在fOUT(Max) = 1.35 MHz時），保證了轉換的高精度。

3. 單電源供電：采用+5V單電源供電，典型功耗為6mA，且具有省電模式，功耗可降至35μA以下，非常適合低功耗應用。

4. 可編程增益模擬前端：AD7741內置可編程增益模擬前端，可以根據實際需求調整輸入信號的增益，提高轉換的靈活性和精度。

5. 片內基準電壓源：內置+2.5V片內帶隙基準電壓源，用戶可以選擇使用此內部基準電壓源或外部基準電壓源，增加了設計的靈活性。

6. 節電模式：支持節電模式，最大功耗僅為35μA，有助于降低系統功耗。

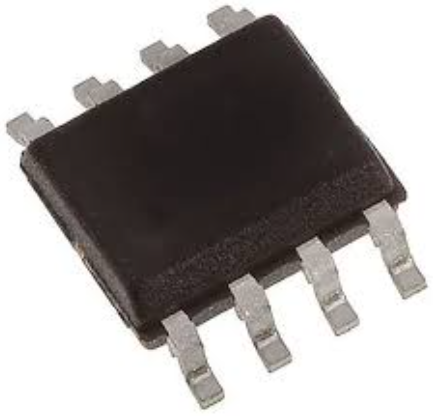

7. 封裝形式：采用8引腳SOIC/DIP封裝，體積小巧，便于集成到各種電路中。

三、應用領域

1. 低成本模數轉換：AD7741可以將模擬電壓信號轉換為頻率信號，再通過計數器或微處理器進行數字化處理，實現低成本的模數轉換。

2. 信號隔離：在需要電氣隔離的場合，AD7741可以將輸入信號轉換為頻率信號，通過光耦等隔離器件進行傳輸，實現信號的隔離。

3. 遠程數據采集：結合無線通信模塊，AD7741可以用于遠程數據采集系統，將采集到的模擬信號轉換為頻率信號進行傳輸，提高數據傳輸?shù)目煽啃院涂垢蓴_能力。

四、工作原理

AD7741的工作原理基于電壓頻率轉換（VFC）技術。它將輸入的模擬電壓信號轉換為與之成正比的頻率信號輸出。具體來說，當輸入電壓變化時，AD7741內部的振蕩器頻率會相應變化，從而輸出不同頻率的脈沖信號。這個脈沖信號的頻率與輸入電壓成正比，可以通過計數器或微處理器進行測量和處理。

五、引腳功能

AD7741采用8引腳SOIC/DIP封裝，各引腳功能如下：

1. VDD：電源正極，接+5V電源。

2. REFIN/OUT：參考電壓輸入/輸出引腳。可以作為內部基準電壓源的輸出，也可以作為外部基準電壓源的輸入。

3. VIN：模擬電壓輸入引腳，接需要轉換的模擬電壓信號。

4. GND：電源地，接電路的地線。

5. fOUT：頻率輸出引腳，輸出與輸入電壓成正比的頻率信號。

6. CLKIN：時鐘輸入引腳（在某些應用中可能不需要）。

7. CLKOUT：時鐘輸出引腳（在某些應用中可能不需要）。

8. PD（或POWER-DOWN）：節電模式控制引腳。當該引腳為高電平時，器件進入節電模式，功耗降低；當該引腳為低電平時，器件正常工作。

六、應用電路

AD7741的應用電路相對簡單，通常只需要極少的外部元件。以下是一個典型的應用電路示例：

1. 電源電路：為AD7741提供穩定的+5V電源。

2. 參考電壓電路：可以選擇使用AD7741內置的+2.5V參考電壓源，也可以外接參考電壓源。

3. 輸入緩沖電路：如果輸入信號較弱或需要隔離，可以在輸入端添加緩沖電路。

4. 輸出濾波電路：為了獲得更穩定的頻率輸出，可以在輸出端添加濾波電路。

5. 微處理器接口：將AD7741的輸出頻率信號連接到微處理器的計數器輸入端，通過微處理器進行頻率測量和數據處理。

七、評估板與開發工具

為了方便用戶評估和使用AD7741，ADI公司提供了評估板EVAL-AD7741/42EB。該評估板集成了AD7741芯片和必要的外部元件，用戶可以通過評估板快速搭建測試環境，驗證AD7741的性能和功能。此外，ADI公司還提供了豐富的開發工具和軟件支持，幫助用戶快速開發基于AD7741的應用系統。

八、選型與購買

AD7741有多種封裝形式可供選擇，如SOIC-8、DIP-8等。用戶可以根據自己的需求選擇合適的封裝形式。在購買時，用戶可以通過ADI公司的官方網站或授權代理商進行購買。同時，用戶還可以參考ADI公司提供的數據手冊和應用筆記等資料，了解AD7741的詳細性能和應用方法。

九、總結

AD7741作為一款新型低成本、單電源、單通道同步電壓頻率轉換器，具有高精度、低功耗和易于使用的特點。它廣泛應用于低成本模數轉換、信號隔離等領域，為用戶提供了可靠的解決方案。通過了解AD7741的主要特性、工作原理、應用電路以及評估板與開發工具等信息，用戶可以更好地掌握和使用這款器件。
