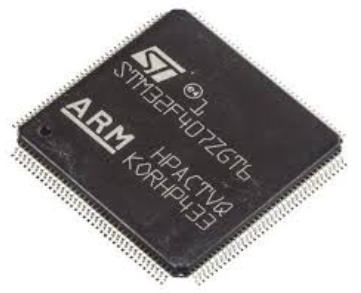

stm32f407zgt6介紹


STM32F407ZGT6深度技術解析與應用探索
一、產品概述與核心特性
STM32F407ZGT6是意法半導體(STMicroelectronics)推出的基于ARM Cortex-M4內核的32位高性能微控制器,專為工業控制、物聯網、消費電子及通信設備等復雜嵌入式系統設計。其核心優勢在于高主頻、強外設擴展性、低功耗特性及多媒體處理能力,具體參數如下:
內核:ARM Cortex-M4,主頻168MHz,支持浮點運算單元(FPU)和DSP指令集,可實現210 DMIPS性能。
存儲:1MB Flash存儲器和192KB SRAM,支持分區存儲管理,滿足復雜程序與數據存儲需求。
外設接口:集成3個SPI、3個I2C、4個USART、2個CAN、1個SDIO、1個以太網MAC及USB OTG(全速/高速),兼容多種通信協議。
模擬與數字模塊:3個12位ADC(支持24通道)、2個12位DAC、14個通用定時器(含高級控制定時器TIM1/TIM8),適用于高精度信號采集與實時控制。
低功耗設計:支持睡眠、待機、停止等多種模式,可在保持響應速度的同時降低功耗,延長電池壽命。
工作溫度:-40°C至+105°C,適應工業級嚴苛環境。
二、硬件架構與工作原理
1. 內核與總線架構
STM32F407ZGT6采用哈佛架構,指令與數據存儲空間獨立,支持并行訪問。其多層總線系統包括:
AHB總線:連接CPU、Flash、SRAM等高速模塊,確保指令與數據的高效傳輸。
APB總線:管理UART、SPI、I2C等低速外設,通過橋接器與AHB總線互聯,實現模塊化擴展。
ART加速器:在Flash存儲器中實現零等待狀態運行,顯著提升代碼執行效率。
2. 存儲器管理
Flash存儲:1MB容量,支持程序代碼與靜態數據存儲,分區管理可優化內存利用率。
SRAM:192KB容量,用于運行時數據存儲,支持DMA直接訪問,減少CPU負載。
存儲保護:集成MPU(內存保護單元),可劃分安全區域,防止非法訪問。
3. 時鐘與電源管理
時鐘系統:支持內部RC振蕩器、外部晶體振蕩器及PLL鎖相環,提供高精度時鐘源,支持動態分頻。
電源模式:
睡眠模式:CPU停止,外設繼續運行,功耗約1mA。
待機模式:僅保留RTC和備份寄存器,功耗低至微安級。
停止模式:關閉所有時鐘,通過外部中斷喚醒,適合超低功耗場景。
4. 外設接口與通信協議
通信接口:
USB OTG:支持全速/高速模式,可實現設備/主機角色切換。
以太網MAC:集成10/100Mbps以太網控制器,適用于工業網絡通信。
CAN總線:支持CAN 2.0A/B協議,滿足汽車電子與工業自動化需求。
模擬與數字轉換:
ADC模塊:3個12位ADC,支持24通道多路復用,采樣率高達2.4MSPS。
DAC模塊:2個12位DAC,適用于音頻信號生成與閉環控制。
三、功能特性與應用場景
1. 高性能控制與實時處理
電機控制:利用高級定時器(TIM1/TIM8)生成PWM波形,結合ADC實現閉環反饋,適用于伺服系統與步進電機驅動。
工業自動化:通過CAN總線與PLC通信,支持分布式控制系統(DCS)與SCADA系統集成。
機器人控制:利用DMA實現多軸運動控制數據的高效傳輸,降低CPU負載。
2. 模擬信號采集與處理
傳感器接口:ADC模塊支持多通道同步采樣,適用于溫度、壓力、加速度等傳感器數據采集。
醫療設備:高精度ADC與低功耗特性使其適用于便攜式監護儀、輸液泵等設備。
電源管理:結合DAC與定時器,實現開關電源的數字控制與效率優化。
3. 通信與網絡功能
物聯網設備:通過Wi-Fi/藍牙模塊與以太網接口,實現數據采集與云端傳輸,適用于智能家居與環境監測。
車載網絡:CAN總線接口支持汽車電子協議棧,適用于發動機管理系統與高級駕駛輔助系統(ADAS)。
工業通信:支持Modbus、Profinet等協議,實現設備間的高速數據交換。
4. 多媒體與圖形處理
音頻編解碼:集成I2S接口與DAC模塊,支持音頻信號的生成與處理。
圖像處理:結合DMA與高速ADC,實現攝像頭數據的實時采集與預處理。
人機交互:通過LCD控制器與觸摸屏接口,開發工業觸摸屏與智能家居控制面板。
5. 低功耗與可靠性設計
電池供電設備:睡眠模式與動態電壓調節(DVS)技術顯著降低功耗,適用于可穿戴設備與便攜式醫療儀器。
安全機制:集成CRC校驗、硬件加密引擎(AES/DES)與存儲器保護單元,確保數據安全與系統可靠性。
四、開發工具與生態系統
1. 開發環境與工具鏈
STM32CubeMX:圖形化配置工具,支持外設初始化、時鐘樹設計與功耗評估。
HAL庫與LL庫:硬件抽象層庫簡化外設驅動開發,低層庫提供更高效的控制。
調試工具:支持J-Link、ST-Link等調試器,實現實時代碼調試與性能分析。
2. 開發板與參考設計
Nucleo-F407ZG開發板:集成ST-Link調試器與擴展接口,支持快速原型開發。
Discovery Kit:提供LCD顯示屏、傳感器模塊與通信接口,適用于多媒體與物聯網應用驗證。
3. 社區與技術支持
ST社區:提供技術文檔、應用筆記與論壇支持,加速開發進程。
第三方庫:支持FreeRTOS、LWIP等實時操作系統與網絡協議棧,擴展應用場景。
五、典型應用案例分析
1. 工業自動化控制器
需求:實現多軸運動控制、傳感器數據采集與以太網通信。
解決方案:
利用TIM1/TIM8生成PWM波形,驅動步進電機。
通過ADC模塊采集溫度與壓力傳感器數據,結合PID算法實現閉環控制。
以太網MAC接口與Modbus協議棧實現與上位機的數據交互。
2. 便攜式醫療監護儀
需求:高精度心電信號采集、低功耗運行與無線數據傳輸。
解決方案:
ADC模塊采樣率設置為1kHz,實現心電信號的實時采集。
睡眠模式與動態電壓調節技術延長電池壽命。
通過USB OTG接口與藍牙模塊,將數據傳輸至云端或移動終端。
3. 智能家居網關
需求:支持Wi-Fi/Zigbee通信、本地數據處理與用戶界面交互。
解決方案:
以太網接口連接家庭路由器,實現互聯網接入。
SPI接口擴展Wi-Fi模塊,I2C接口連接溫濕度傳感器。
LCD控制器驅動觸摸屏,提供圖形化用戶界面。
六、技術演進與未來趨勢
1. 與STM32F7/H7系列的對比
性能提升:STM32F7系列采用Cortex-M7內核,主頻提升至216MHz,支持雙精度FPU與L1緩存。
應用場景:STM32F407ZGT6適用于成本敏感型工業控制,而F7/H7系列更適用于高性能計算與人工智能邊緣推理。
2. 行業趨勢與挑戰
工業4.0:對實時性、可靠性與通信能力提出更高要求,STM32F407ZGT6需結合TSN(時間敏感網絡)技術優化。
物聯網安全:硬件加密引擎與安全啟動機制成為標配,需持續升級安全協議。
低功耗優化:動態電壓調節與自適應時鐘技術將進一步降低功耗。
七、總結與展望
STM32F407ZGT6憑借其高性能、強外設擴展性與低功耗特性,已成為工業控制、物聯網與消費電子領域的核心器件。未來,隨著AIoT(人工智能物聯網)的快速發展,STM32F407ZGT6將通過優化安全機制、提升通信速率與降低功耗,持續賦能智能制造與智慧城市等新興應用場景。對于開發者而言,深入理解其硬件架構與軟件生態,將有助于在復雜嵌入式系統中實現高效、可靠的解決方案。
