BSS138中文資料詳解
一、BSS138概述
BSS138是一款N溝道增強型金屬氧化物半導體場效應晶體管(MOSFET),采用SOT-23封裝,廣泛應用于電子電路中的開關、信號切換和驅動等場景。其核心特性包括低導通電阻、快速開關速度、低柵極電荷以及寬工作溫度范圍,使其成為低功耗、高效率電路設計的理想選擇。BSS138的典型應用領域涵蓋電源管理、信號切換、電池供電設備、LED驅動以及工業控制等。
二、BSS138主要參數
1. 電氣參數
漏源電壓(Vdss):50V(最大值),表示MOSFET在關斷狀態下能夠承受的最大電壓。
連續漏極電流(Id):220mA(25°C環境溫度下),表示MOSFET在導通狀態下能夠持續通過的最大電流。
脈沖漏極電流(Idm):800mA,表示MOSFET在短時間內能夠承受的最大脈沖電流。
柵源電壓(Vgs):±20V(最大值),表示柵極相對于源極的最大允許電壓范圍。
導通電阻(Rds(on)):3.5Ω(典型值,Vgs=10V,Id=220mA),表示MOSFET在導通狀態下的內阻,直接影響導通損耗。
柵極閾值電壓(Vgs(th)):0.8V至1.5V(典型值1.3V),表示MOSFET開始導通所需的最小柵極電壓。
功率耗散(Pd):360mW(25°C環境溫度下),表示MOSFET在穩定工作狀態下能夠消耗的最大功率。
2. 熱特性
工作溫度范圍:-55°C至+150°C,表示MOSFET能夠正常工作的環境溫度范圍。
熱阻(Rθja):350°C/W(典型值),表示MOSFET從結溫到環境溫度的熱阻,影響散熱設計。
3. 電容參數
輸入電容(Ciss):27pF(典型值,Vds=25V,Vgs=0V,f=1MHz),表示柵極與源極之間的總電容。
輸出電容(Coss):25pF(典型值),表示漏極與源極之間的電容。
反向傳輸電容(Crss):8pF(典型值),表示柵極與漏極之間的電容。
4. 開關特性
開通延遲時間(td(on)):10ns(典型值),表示從柵極施加電壓到漏極電流開始上升的時間。
上升時間:10ns(典型值),表示漏極電流從10%上升到90%的時間。
關斷延遲時間(td(off)):15ns(典型值),表示從柵極電壓撤除到漏極電流開始下降的時間。
下降時間:25ns(典型值),表示漏極電流從90%下降到10%的時間。
三、BSS138封裝與引腳定義
1. 封裝類型

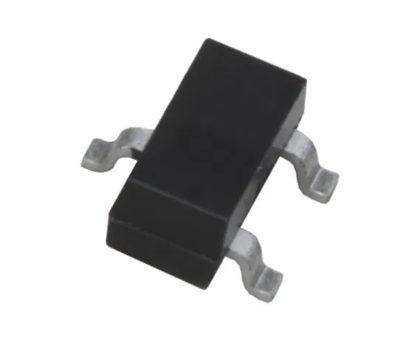

BSS138采用SOT-23封裝,這是一種小型表面貼裝封裝,具有體積小、引腳間距短、適合高密度電路板設計的特點。SOT-23封裝通常包含三個引腳,分別為柵極(G)、漏極(D)和源極(S)。
2. 引腳定義
引腳1(G):柵極,用于控制MOSFET的導通與關斷。
引腳2(S):源極,作為電流的輸出端。
引腳3(D):漏極,作為電流的輸入端。
3. 封裝尺寸
SOT-23封裝的典型尺寸為2.9mm(長)×1.3mm(寬)×0.93mm(高),適合自動化貼片生產。
四、BSS138工作原理
1. 增強型MOSFET結構
BSS138屬于N溝道增強型MOSFET,其結構包括柵極、漏極、源極以及襯底。柵極與襯底之間通過一層絕緣的二氧化硅層隔離,形成電容結構。當柵極施加正電壓時,會在柵極下方的P型襯底中感應出N型反型層,形成導電溝道,使漏極與源極之間導通。
2. 導通與關斷機制
導通:當柵極電壓(Vgs)超過閾值電壓(Vgs(th))時,MOSFET導通,漏極與源極之間形成低阻通路,電流從漏極流向源極。
關斷:當柵極電壓低于閾值電壓時,MOSFET關斷,漏極與源極之間呈現高阻狀態,電流幾乎為零。
3. 柵極電荷與開關速度
BSS138的柵極電荷(Qg)較小,典型值為1.7nC(@Vgs=10V),這使得其開關速度較快,適合高頻應用。
五、BSS138應用電路
1. 信號切換電路
BSS138可用于信號切換電路,通過控制柵極電壓實現信號的通斷。例如,在音頻信號切換中,BSS138可以替代機械繼電器,實現無觸點、低噪聲的信號切換。
2. 電源管理電路
在電源管理電路中,BSS138可用于電池供電設備的電源開關、LED驅動以及DC-DC轉換器的同步整流等。其低導通電阻和快速開關速度有助于提高電源效率。
3. 邏輯電平轉換
BSS138可用于不同邏輯電平之間的轉換,例如將3.3V邏輯信號轉換為5V邏輯信號。通過合理設計柵極驅動電路,可以實現電平的穩定轉換。
4. 電機驅動電路
在小型電機驅動電路中,BSS138可作為開關管,控制電機的啟動與停止。其高電流處理能力和快速響應特性使其適合驅動小型直流電機或步進電機。
六、BSS138設計注意事項
1. 柵極驅動電路
柵極電阻:為防止柵極振蕩,通常在柵極與驅動信號之間串聯一個電阻,典型值為10Ω至100Ω。
柵極電壓:確保柵極電壓不超過±20V,以避免損壞MOSFET。
2. 散熱設計
PCB布局:在PCB設計中,應盡量縮短漏極與源極的走線長度,減少寄生電感。同時,增加漏極與源極的銅箔面積,提高散熱能力。
散熱片:在高功率應用中,可考慮為MOSFET添加散熱片,降低結溫。
3. 靜電防護
MOSFET對靜電敏感,在生產、運輸和焊接過程中應采取靜電防護措施,如佩戴防靜電手環、使用防靜電包裝等。
4. 負載保護
過流保護:在漏極與源極之間串聯一個小阻值電阻,實時監測電流,當電流超過設定值時,通過比較器切斷柵極驅動信號。
過壓保護:在漏極與源極之間并聯一個瞬態電壓抑制二極管(TVS),防止過壓損壞MOSFET。
七、BSS138替代型號與選型指南
1. 替代型號
2N7002:與BSS138類似,也是N溝道增強型MOSFET,但導通電阻略高,適合對成本敏感的應用。
IRLML2502:具有更低的導通電阻和更高的電流處理能力,適合高功率應用。
AO3400:采用SOT-23封裝,導通電阻低,開關速度快,適合高頻應用。
2. 選型指南
電壓與電流:根據應用需求選擇合適的漏源電壓和連續漏極電流。
導通電阻:低導通電阻有助于降低功耗,提高效率。
封裝類型:根據PCB布局和空間限制選擇合適的封裝類型。
成本:在滿足性能要求的前提下,選擇成本更低的型號。
八、BSS138市場與應用前景
1. 市場需求
隨著物聯網、智能家居、可穿戴設備等領域的快速發展,對小型化、低功耗、高效率的電子元器件需求不斷增加。BSS138憑借其優異的性能和廣泛的應用領域,市場需求持續增長。
2. 應用前景
消費電子:在智能手機、平板電腦、智能手表等設備中,BSS138可用于電源管理、信號切換等電路。
工業控制:在工業自動化、傳感器網絡等領域,BSS138可用于電機驅動、信號采集等電路。
汽車電子:在汽車電子系統中,BSS138可用于車身控制、照明系統、電源管理等電路。
九、BSS138常見問題與解決方案
1. 柵極振蕩
問題描述:在開關過程中,柵極電壓出現振蕩,導致MOSFET工作不穩定。
解決方案:在柵極與驅動信號之間串聯一個電阻,增加阻尼;優化PCB布局,減少寄生電感。
2. 過熱損壞
問題描述:MOSFET在工作過程中因過熱而損壞。
解決方案:增加散熱措施,如添加散熱片、優化PCB布局;降低工作電流或電壓,減少功耗。
3. 靜電損壞
問題描述:在生產、運輸或焊接過程中,MOSFET因靜電而損壞。
解決方案:采取靜電防護措施,如佩戴防靜電手環、使用防靜電包裝等。
4. 開關速度慢
問題描述:MOSFET的開關速度較慢,影響電路性能。
解決方案:優化柵極驅動電路,減少柵極電阻;選擇柵極電荷更小的MOSFET型號。
十、總結
BSS138作為一款N溝道增強型MOSFET,憑借其低導通電阻、快速開關速度、低柵極電荷以及寬工作溫度范圍等優異特性,在電子電路設計中得到了廣泛應用。從信號切換到電源管理,從電池供電設備到工業控制,BSS138都展現出了強大的適應性和可靠性。未來,隨著電子技術的不斷發展,BSS138有望在更多領域發揮重要作用,推動電子產品的創新與升級。
