2N6277功率管參數詳解與應用分析

引言

2N6277是一款經典的NPN型硅功率晶體管，廣泛應用于高功率開關電路、音頻放大器、電源逆變器及電機驅動等領域。其強大的電流承載能力、高耐壓特性及穩定的熱性能，使其成為工業與消費電子領域的重要元件。本文將從參數特性、應用場景、設計要點及替代方案等多個維度，對2N6277進行全面解析，為工程師提供參考依據。

一、2N6277核心參數解析

1.1 電氣參數

• 集電極-發射極擊穿電壓（VCEO）：180V（典型值）
  該參數表示晶體管在基極開路時，集電極與發射極之間所能承受的最大反向電壓。超過此值可能導致?lián)舸p壞。

• 集電極電流（IC）：50A（最大連續電流）
  晶體管在正常工作溫度下可持續通過的最大電流，適用于大功率負載驅動。

• 集電極耗散功率（PC）：250W（TO-3封裝）
  反映晶體管在散熱條件下的功率承載能力，需配合散熱片使用以避免熱失效。

• 直流電流增益（hFE）：30~100（IC=10A時）
  增益范圍隨電流變化，設計時需考慮低增益工況下的驅動能力。

• 特征頻率（fT）：30MHz
  晶體管在高頻應用中的增益帶寬積，超出此頻率后增益顯著下降。

1.2 熱特性與封裝

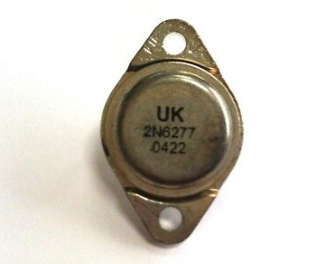

• 封裝形式：TO-3金屬封裝
  TO-3封裝提供低熱阻路徑，適用于高功率場景，但體積較大，需權衡空間與散熱需求。

• 熱阻（RθJC）：0.7℃/W（結至殼）
  反映結溫與殼溫的傳導效率，低熱阻可降低結溫，提升可靠性。

• 工作溫度范圍：-65℃~200℃（結溫）
  需在極限溫度內使用，避免長期高溫導致參數漂移或失效。

1.3 開關與動態參數

• 開啟時間：≤0.5μs

• 關閉時間：≤1.05μs
  開關速度適用于中頻脈沖電路，但高頻應用需優化驅動電路。

• 飽和壓降（VCE(sat)）：≤1.8V（IC=50A時）
  低飽和壓降可減少導通損耗，提升效率。

二、2N6277應用場景與案例分析

2.1 電源逆變器與電機驅動

在逆變器電路中，2N6277作為開關管，通過PWM信號控制電流通斷，實現直流到交流的轉換。其高電流能力可驅動大功率電機，但需注意：

• 散熱設計：需配合散熱片或風扇，確保結溫低于150℃。

• 驅動電路：需提供足夠的基極電流（IB≥5A）以完全飽和導通，降低VCE(sat)。

案例：某工業電機驅動器采用2N6277，在48V/30A工況下，通過優化散熱設計，實現95%的轉換效率。

2.2 音頻功率放大器

在B類或AB類音頻功放中，2N6277與PNP管配對（如2N6275），形成推挽輸出級，提供高功率音頻輸出。關鍵設計要點：

• 偏置電路：需精確設置靜態電流（IDQ），避免交越失真。

• 保護電路：加入限流電阻與過壓保護，防止晶體管損壞。

案例：某Hi-Fi功放采用2N6277，輸出功率達200W（8Ω負載），THD＜0.1%。

2.3 脈沖功率電路

在激光驅動或電容器充電電路中，2N6277需承受瞬態高電流與高電壓。設計時需考慮：

• 脈沖寬度限制：避免長時間大電流導致過熱。

• 去耦電容：減少電源噪聲對晶體管的影響。

案例：某激光二極管驅動電路采用2N6277，實現10ns脈沖、50A峰值電流的穩定輸出。

三、2N6277設計要點與注意事項

3.1 散熱設計

• 散熱片選擇：根據PC與RθJC計算所需散熱片面積，確保結溫＜150℃。

• 絕緣處理：TO-3封裝需加絕緣墊片，防止短路。

3.2 驅動電路優化

• 基極電阻（RB）：需根據hFE與IC計算RB值，確保IB≥IC/hFE（min）。

• 加速電容：在高頻應用中，可并聯加速電容以減少開關損耗。

3.3 保護電路設計

• 過流保護：加入限流電阻或熔斷器，防止IC超過50A。

• 過壓保護：采用TVS二極管或穩壓管，鉗位VCE不超過180V。

四、2N6277替代方案與選型指南

4.1 替代型號對比

• 2N6275：PNP型互補管，參數與2N6277對稱，適用于推挽電路。

• MJ11032：耐壓更高（200V），但IC與PC略低，適用于高壓小電流場景。

• TIP35C：封裝更?。═O-220），但PC較低（125W），適用于空間受限場景。

4.2 選型建議

• 高功率場景：優先選擇2N6277或MJ11032，確保PC≥250W。

• 高頻應用：需權衡fT與開關損耗，可考慮MOSFET替代。

• 成本敏感場景：TIP35C或國產對標型號（如3DD15D）可降低成本。

五、2N6277失效分析與可靠性提升

5.1 常見失效模式

• 熱失效：結溫過高導致二次擊穿或參數漂移。

• 過壓擊穿：VCE超過180V導致雪崩擊穿。

• 過流損壞：IC超過50A導致金屬化層燒毀。

5.2 可靠性提升措施

• 降額使用：建議PC≤70%額定值，IC≤80%額定值。

• 冗余設計：關鍵應用中采用并聯晶體管，分擔功率。

• 定期檢測：通過紅外熱像儀監測結溫，預防潛在失效。

六、結論

2N6277作為一款經典的高功率NPN晶體管，憑借其強大的電流承載能力、高耐壓特性及穩定的熱性能，在工業與消費電子領域具有廣泛應用。然而，其設計需綜合考慮散熱、驅動及保護電路，以確保可靠性。在替代選型時，需根據具體應用場景權衡參數與成本。未來，隨著SiC與GaN等寬禁帶器件的發展，2N6277可能在高頻高功率場景中逐步被替代，但在中低頻大功率應用中仍將保持競爭力。
