MAX6675中文手冊

一、產品概述

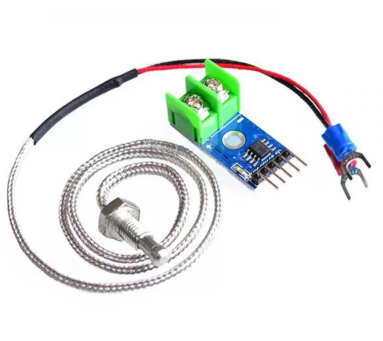

MAX6675是由Maxim Integrated（現為Analog Devices旗下品牌）推出的一款高精度K型熱電偶數字轉換器，專為工業測溫、汽車電子及過程控制領域設計。該芯片集成冷端補償、信號放大、模數轉換及SPI兼容接口，能夠?qū)型熱電偶的微弱電壓信號直接轉換為12位分辨率的數字溫度值，覆蓋0°C至+1024°C的測溫范圍，分辨率達0.25°C。其核心優勢在于單芯片集成化設計，顯著降低了外圍電路復雜度，同時通過內置冷端補償模塊消除環境溫度波動對測量精度的影響，成為高可靠性溫度監測系統的理想選擇。

二、核心特性與技術參數

2.1 核心功能特性

1. 冷端補償技術
   MAX6675內置高精度溫度感應二極管，實時監測芯片環境溫度，并通過內部算法將熱電偶冷端溫度補償至0°C基準。這一功能確保了即使冷端溫度在-20°C至+85°C范圍內波動，測量精度仍能維持±2°C（全量程）或±0.25°C（0°C至+700°C區間）。

2. 高分辨率數字輸出
   采用12位ADC，輸出格式為SPI兼容的只讀數據流。溫度值以二進制補碼形式表示，其中D14-D3位為有效溫度數據，D2位為熱電偶斷線檢測標志，D1為器件ID位，D0為三態輸出。例如，全零序列對應0°C，全1序列對應+1023.75°C。

3. 熱電偶斷線檢測
   當熱電偶輸入開路時，D2位自動置高，同時輸出固定碼值（如0x7FF），便于系統快速識別故障并觸發報警。

4. 抗干擾設計

• 輸入阻抗高達60kΩ，有效抑制導線電阻對測量的影響。

• 差分輸入結構（T+、T-）結合內部濾波電路，顯著降低電磁干擾（EMI）和射頻干擾（RFI）導致的噪聲。

• 電源引腳推薦并聯0.1μF陶瓷旁路電容，進一步抑制電源耦合噪聲。

2.2 關鍵電氣參數

2.3 封裝與引腳定義

MAX6675采用8引腳SOIC封裝，引腳功能如下：

1. GND：電源地。

2. T-：K型熱電偶負極輸入，需外部接地。

3. T+：K型熱電偶正極輸入。

4. VCC：電源正極，推薦并聯0.1μF旁路電容。

5. SCK：SPI串行時鐘輸入，上升沿觸發數據讀取。

6. CS：片選信號，低電平有效，啟動新轉換。

7. SO：串行數據輸出，時鐘下降沿輸出數據。

8. NC：未連接引腳。

三、工作原理與信號流程

3.1 冷端補償機制

MAX6675通過以下步驟實現冷端補償：

1. 環境溫度檢測：內置溫度感應二極管將冷端溫度轉換為電壓信號。

2. 熱電偶電壓放大：差分輸入電路對T+、T-信號進行濾波與放大，抑制共模噪聲。

3. ADC轉換：將放大后的熱電偶電壓與冷端補償電壓疊加后，通過12位ADC轉換為數字量。

4. 溫度計算：內部數字控制器根據K型熱電偶的分度表（如NIST ITS-90標準）將ADC輸出值轉換為實際溫度。

3.2 SPI接口時序

MAX6675的SPI接口為從設備模式，數據讀取流程如下：

1. 片選激活：將CS引腳拉低，停止當前轉換并準備輸出數據。

2. 時鐘同步：在SCK引腳施加16個時鐘脈沖，數據在下降沿輸出。

3. 數據位解析：

• D15：偽符號位（恒為0）。

• D14-D3：12位溫度數據（MSB優先）。

• D2：熱電偶斷線標志（1=開路）。

• D1：器件ID位（恒為0）。

• D0：三態輸出。

4. 片選釋放：將CS拉高，啟動下一次轉換。

3.3 典型應用電路

以下為MAX6675與微控制器（如STM32）的接口示例：

1. 硬件連接：

• T+、T-連接K型熱電偶，T-接地。

• VCC接5V電源，并聯0.1μF電容。

• SCK、CS、SO分別連接微控制器的SPI時鐘、片選和MISO引腳。

2. 軟件實現：

四、應用場景與選型指南

4.1 典型應用領域

1. 工業自動化：

• 爐溫監測、熱處理設備、注塑機溫度控制。

2. 汽車電子：

• 發動機冷卻液溫度檢測、排氣歧管溫度監控。

3. HVAC系統：

• 空調冷凝器/蒸發器溫度測量、地暖系統控制。

4. 消費電子：

• 3D打印機熱床溫度控制、家用烤箱溫度校準。

4.2 選型對比

4.3 設計注意事項

1. 熱電偶延長線：

• 使用雙絞線延長線以減少電磁干擾。

• 避免在高溫區域使用PVC護套，推薦選用鐵氟龍（PTFE）或玻璃纖維絕緣材料。

2. 散熱設計：

• 確保MAX6675周圍無發熱元件，否則冷端補償誤差可能增大。

• 大面積鋪銅接地層可提升熱傳導效率。

3. 噪聲抑制：

• 電源引腳并聯0.1μF陶瓷電容與10μF鉭電容，形成低通濾波。

• SPI信號線長度控制在10cm以內，避免串?dāng)_。

五、故障排查與維護

5.1 常見問題及解決方案

1. 溫度讀數異常：

• 原因：熱電偶極性接反、冷端補償失效。

• 解決：檢查T+、T-連接，確認冷端溫度在-20°C至+85°C范圍內。

2. SPI通信失敗：

• 原因：時鐘頻率過高、CS信號未拉低。

• 解決：降低SCK頻率至4.3MHz以下，確保CS拉低時間≥100ns。

3. 熱電偶斷線誤報：

• 原因：輸入阻抗不匹配、導線接觸不良。

• 解決：檢查熱電偶焊接質量，確保T-可靠接地。

5.2 長期可靠性建議

1. 定期校準：

• 使用標準溫度源（如冰點槽、干井爐）每半年校準一次。

2. 環境適應性測試：

• 在-40°C至+125°C范圍內進行高低溫循環測試，驗證器件穩定性。

3. 備份設計：

• 對關鍵應用（如航空發動機監控），建議采用雙路MAX6675冗余設計。

六、總結

MAX6675憑借其高集成度、高精度及易用性，已成為K型熱電偶測溫領域的標桿產品。通過深入理解其冷端補償機制、SPI接口時序及硬件設計要點，工程師可快速構建高可靠性的溫度監測系統。未來，隨著工業4.0與物聯網（IoT）的發展，MAX6675有望在智能家居、智慧農業等新興領域發揮更大價值。
