SS15二極管參數詳解

一、SS15二極管概述

SS15二極管是一種常見的肖特基二極管，廣泛應用于電子電路中。其具有低正向壓降、高反向擊穿電壓、高電流承載能力以及快速恢復特性，使得它在整流、續流、極性保護等電路中發揮著重要作用。本文將詳細介紹SS15二極管的各項參數，以便讀者更好地理解和應用該器件。

二、SS15二極管基本參數

1. 封裝類型

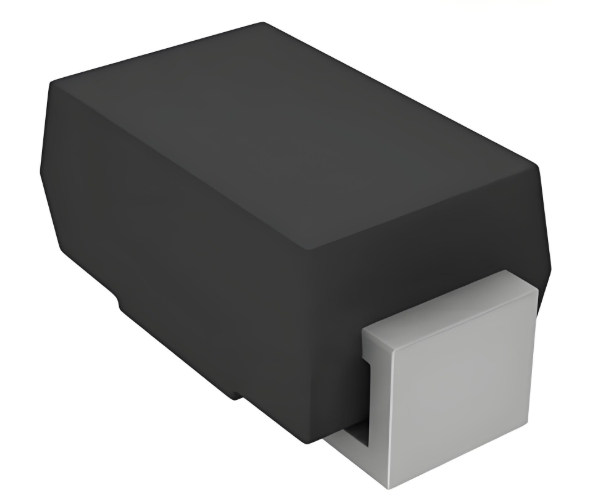

SS15二極管通常采用SMA（DO-214AC）封裝。這種封裝類型具有體積小、重量輕、易于自動化貼裝等優點，非常適合現代電子電路的小型化和集成化需求。SMA封裝的外形尺寸緊湊，適合在空間有限的電路板上使用，同時其良好的散熱性能也保證了器件在長時間工作下的穩定性。

2. 額定電流與電壓

• 最大平均正向電流（IF）：SS15二極管的最大平均正向電流為1A。這意味著在正常工作條件下，二極管可以連續通過的最大電流為1A。超過此電流值可能會導致二極管過熱甚至損壞。

• 最大重復峰值反向電壓（VRRM）：SS15二極管的最大重復峰值反向電壓為50V。這是二極管在反向偏置時所能承受的最大電壓值。超過此電壓值可能會導致二極管擊穿，從而損壞電路。

• 最大正向電壓（VF）：當正向電流為1A時，SS15二極管的正向壓降約為0.7V至0.75V（具體值可能因制造商而異）。這是二極管在正向?qū)〞r的電壓降，也是二極管的主要功耗來源之一。

3. 功率與熱特性

• 最大功率耗散：SS15二極管的最大功率耗散與其封裝類型、散熱條件以及工作環境溫度有關。在SMA封裝下，二極管的最大功率耗散通常受到一定限制，需要通過合理的散熱設計來確保二極管在長時間工作下的穩定性。

• 熱阻（θJA）：SS15二極管的熱阻是指從結點到環境之間的熱阻抗。它反映了二極管在散熱方面的性能。較低的熱阻意味著二極管能夠更好地將熱量傳導到環境中，從而降低結溫，提高可靠性。不同制造商的SS15二極管熱阻值可能有所不同，但一般都在幾十?dāng)z氏度每瓦特的范圍內。

• 工作溫度范圍：SS15二極管的工作溫度范圍通常為-55°C至+125°C或-55°C至+150°C（具體值可能因制造商而異）。這意味著二極管可以在這些溫度范圍內正常工作而不會出現性能下降或損壞。然而，在實際應用中，為了確保二極管的長期穩定性和可靠性，建議將其工作溫度控制在更低的范圍內。

4. 電氣特性

• 反向漏電流（IR）：在反向偏置時，SS15二極管會有一定的反向漏電流。當反向電壓為50V時，二極管的反向漏電流通常在幾百微安至幾毫安的范圍內（具體值可能因制造商而異）。反向漏電流的大小會影響二極管的反向隔離性能和功耗。

• 正向浪涌電流（IFSM）：SS15二極管的正向浪涌電流是指二極管在短時間內所能承受的最大正向電流。這個值通常遠大于最大平均正向電流，用于描述二極管在啟動或短路等異常情況下的電流承受能力。不同制造商的SS15二極管正向浪涌電流值可能有所不同，但一般都在幾十安培的范圍內。

• 恢復時間：肖特基二極管具有快速恢復特性，即從正向?qū)顟B(tài)切換到反向截止?fàn)顟B(tài)所需的時間非常短。這有助于減少電路中的開關損耗和電磁干擾。SS15二極管的恢復時間通常在納秒至微秒的范圍內，具體值可能因制造商和測試條件而異。

三、SS15二極管應用參數與注意事項

1. 應用參數

• 整流電路：在整流電路中，SS15二極管用于將交流電轉換為直流電。其低正向壓降和高反向擊穿電壓使得它在整流電路中具有較高的效率和可靠性。

• 續流電路：在續流電路中，SS15二極管用于保護開關元件免受反向電壓的沖擊。當開關元件斷開時，二極管提供一條低阻抗的路徑，使電流能夠繼續流動，從而避免開關元件因反向電壓而損壞。

• 極性保護電路：在極性保護電路中，SS15二極管用于防止電源極性接反時對電路造成損壞。當電源極性接反時，二極管處于反向偏置狀態，將電流限制在很小的范圍內，從而保護電路中的其他元件不受損壞。

2. 注意事項

• 散熱設計：由于SS15二極管在工作過程中會產生一定的熱量，因此需要進行合理的散熱設計以確保其長期穩定性和可靠性?？梢酝ㄟ^增加散熱片、優化電路板布局等方式來提高散熱效果。

• 電壓與電流匹配：在選擇SS15二極管時，需要根據實際應用電路的電壓和電流要求來選擇合適的型號。確保二極管的額定電壓和電流大于電路中的最大電壓和電流值，以避免二極管因過壓或過流而損壞。

• 焊接與貼裝：在焊接和貼裝SS15二極管時，需要注意焊接溫度和時間控制以及貼裝精度和壓力控制。過高的焊接溫度或過長的焊接時間可能會導致二極管損壞或性能下降；而貼裝精度和壓力控制不當則可能導致二極管與電路板之間的接觸不良或短路等問題。

• 環境適應性：SS15二極管的工作溫度范圍雖然較寬，但在極端環境下（如高溫、高濕、高海拔等）仍可能受到影響。因此，在選擇和應用SS15二極管時，需要考慮其環境適應性并采取相應的防護措施。

四、SS15二極管制造商與規格對比

1. 制造商概述

SS15二極管由多家制造商生產，包括強茂（PANJIT）、JGD（Jinan Gude Electronic Device）、RFE International、HTSEMI（Jin Yu Semiconductor）、KEXIN、LGE（Luguang）、DIOTECH以及MCC（美微科）等。不同制造商的SS15二極管在參數、性能、封裝以及價格等方面可能存在一定差異。

2. 規格對比

• 最大正向電壓（VF）：不同制造商的SS15二極管在正向電壓方面可能存在一定差異。例如，強茂生產的SS15二極管正向電壓為0.7V，而RFE International生產的SS15二極管正向電壓為0.75V。這些差異可能會影響二極管在電路中的功耗和效率。

• 最大非重復峰值正向電流（IFSM）：不同制造商的SS15二極管在正向浪涌電流方面也可能存在差異。例如，強茂和JGD生產的SS15二極管正向浪涌電流為30A，而RFE International在某些型號中可能達到40A。這些差異反映了二極管在異常情況下的電流承受能力。

• 最高工作溫度：不同制造商的SS15二極管在最高工作溫度方面可能存在差異。例如，強茂生產的SS15二極管最高工作溫度為150°C，而JGD生產的SS15二極管最高工作溫度為125°C。這些差異可能會影響二極管在高溫環境下的穩定性和可靠性。

• 封裝與尺寸：雖然大多數制造商的SS15二極管都采用SMA（DO-214AC）封裝，但在具體尺寸和形狀方面可能存在一定差異。這些差異可能會影響二極管在電路板上的貼裝精度和空間利用率。

3. 選擇建議

在選擇SS15二極管時，需要根據實際應用電路的要求和制造商的規格參數進行綜合考慮。除了關注二極管的額定電流、電壓、功率以及熱特性等基本參數外，還需要考慮其應用參數、環境適應性以及價格等因素。同時，建議優先選擇知名制造商生產的SS15二極管，以確保其質量和可靠性。

五、SS15二極管測試與驗證方法

1. 測試設備

為了準確測試SS15二極管的各項參數，需要使用專業的測試設備，包括但不限于數字萬用表、示波器、可調電源以及負載電阻等。這些設備能夠提供精確的電壓、電流和波形測量，幫助驗證二極管的性能是否符合規格要求。

2. 測試步驟

• 正向特性測試：

• 將可調電源設置為正向偏置模式，并逐漸增加輸出電壓。

• 使用數字萬用表測量二極管兩端的正向電壓降（VF），并記錄在不同電流下的VF值。

• 觀察示波器上的波形，確保二極管在正向?qū)〞r波形穩定且無異常。

• 反向特性測試：

• 將可調電源設置為反向偏置模式，并逐漸增加輸出電壓至接近或超過二極管的VRRM值。

• 使用數字萬用表測量二極管的反向漏電流（IR），并記錄在不同反向電壓下的IR值。

• 觀察示波器上的波形，確保二極管在反向偏置時無擊穿或漏電現象。

• 浪涌電流測試：

• 使用專門的浪涌電流測試設備或可調電源配合負載電阻，模擬二極管在啟動或短路等異常情況下的電流沖擊。

• 測量并記錄二極管在浪涌電流下的正向電壓降和波形變化，以評估其浪涌電流承受能力。

• 熱特性測試：

• 在二極管工作過程中，使用熱成像儀或溫度傳感器測量其結溫或外殼溫度。

• 記錄不同負載條件下的溫度變化，以評估二極管的散熱性能和熱穩定性。

3. 驗證方法

• 與規格書對比：將測試得到的各項參數與制造商提供的規格書進行對比，確保二極管性能符合要求。

• 長時間穩定性測試：在實際應用電路中長時間運行二極管，并定期監測其性能變化，以驗證其長期穩定性和可靠性。

• 環境適應性測試：在不同環境溫度、濕度和海拔條件下測試二極管的性能，以評估其環境適應性。

六、SS15二極管在電子電路中的應用案例

1. 電源整流電路

在電源整流電路中，SS15二極管常用于將交流電轉換為直流電。其低正向壓降和高反向擊穿電壓使得它在整流電路中具有較高的效率和可靠性。例如，在開關電源中，SS15二極管可用于整流輸出濾波后的交流成分，提供穩定的直流電源給負載。

2. 電機驅動電路

在電機驅動電路中，SS15二極管常用于續流和極性保護。當電機驅動器切換方向或停止時，二極管提供一條低阻抗的路徑，使電流能夠繼續流動，從而避免電機因反向電壓而損壞。同時，二極管還可用于防止電源極性接反時對電機驅動器造成損壞。

3. LED照明電路

在LED照明電路中，SS15二極管可用于整流和穩壓。其快速恢復特性和低正向壓降使得它在LED驅動電路中具有較高的效率和穩定性。例如，在LED燈泡或LED燈帶中，SS15二極管可用于整流交流電源，并提供穩定的直流電壓給LED發光二極管。

4. 通信設備電路

在通信設備電路中，SS15二極管常用于信號整流和極性保護。其高頻特性和低正向壓降使得它在通信電路中具有較高的性能和可靠性。例如，在手機充電器或無線通信模塊中，SS15二極管可用于整流交流信號，并提供穩定的直流電源給通信設備。

七、SS15二極管選型指南與常見問題解答

1. 選型指南

• 明確應用需求：在選擇SS15二極管前，需要明確應用電路的電壓、電流、功率以及環境要求等。

• 對比規格參數：根據應用需求，對比不同制造商的SS15二極管規格參數，選擇合適的型號。

• 考慮成本與可靠性：在滿足應用需求的前提下，考慮二極管的成本和可靠性因素，選擇性價比高的產品。

2. 常見問題解答

• Q：SS15二極管能否用于高頻電路？

• A：是的，SS15二極管具有快速恢復特性，適用于高頻電路。其高頻特性使得它在開關電源、電機驅動等高頻應用中具有較高的性能和可靠性。

• Q：SS15二極管在反向偏置時是否會完全截止？

• A：在理想情況下，SS15二極管在反向偏置時會完全截止，無電流通過。然而，在實際應用中，由于二極管內部存在微小的反向漏電流，因此會有一定的反向電流通過。但只要反向電流在二極管的承受范圍內，就不會對電路造成影響。

• Q：如何判斷SS15二極管是否損壞？

• A：可以使用數字萬用表測量二極管的正向電阻和反向電阻來判斷其是否損壞。正常情況下，正向電阻應較小（幾歐姆至幾十歐姆），反向電阻應較大（幾百千歐姆至無窮大）。如果正向電阻過大或反向電阻過小，則可能表示二極管已損壞。

八、SS15二極管未來發展趨勢與展望

隨著電子技術的不斷發展和進步，SS15二極管作為電子電路中的關鍵元件之一，也將面臨新的挑戰和機遇。未來，SS15二極管的發展趨勢可能包括以下幾個方面：

• 更高性能與更低功耗：隨著電子設備對性能和功耗的要求不斷提高，SS15二極管將朝著更高性能和更低功耗的方向發展。例如，通過優化二極管的結構和材料，降低其正向壓降和反向漏電流，提高其電流承載能力和散熱性能。

• 更小封裝與更高集成度：隨著電子電路的小型化和集成化需求不斷增加，SS15二極管將朝著更小封裝和更高集成度的方向發展。例如，采用更先進的封裝技術和工藝，減小二極管的體積和重量，提高其貼裝精度和空間利用率。

• 更廣泛應用領域：隨著電子技術的不斷拓展和應用領域的不斷擴大，SS15二極管將在更多領域得到應用。例如，在新能源汽車、物聯網、智能家居等新興領域中，SS15二極管將發揮重要作用。

九、結論

SS15二極管作為一種常見的肖特基二極管，在電子電路中具有廣泛的應用。本文詳細介紹了SS15二極管的各項參數、應用參數與注意事項、制造商與規格對比、測試與驗證方法、應用案例、選型指南與常見問題解答以及未來發展趨勢與展望等方面的內容。通過本文的介紹，讀者可以更好地理解和應用SS15二極管，為電子電路的設計和優化提供有力支持。同時，也希望本文能夠為相關領域的研究人員和工程師提供一定的參考和借鑒價值。
