SS14二極管的作用詳解

一、引言

SS14二極管作為電子電路中常見的元器件之一，以其獨特的性能參數和廣泛的應用場景，成為工程師在電路設計中的重要選擇。本文將從SS14二極管的基本原理、核心參數、技術特性以及具體應用場景等方面進行全面解析，為讀者提供系統化的技術參考。

二、SS14二極管的技術基礎

（一）器件類型與結構特性

SS14二極管屬于肖特基勢壘二極管（SBD），其核心結構由金屬電極與N型半導體材料接觸形成。這種金屬-半導體結的獨特構造，使其區別于傳統PN結二極管，具備更快的開關速度和更低的正向壓降特性。肖特基二極管的工作原理基于金屬與半導體接觸面形成的勢壘效應，載流子通過熱電子發射機制實現單向?qū)?，這種物理特性決定了其高頻應用中的顯著優勢。

（二）核心參數指標解析

1. 電氣參數

• 正向特性：典型正向壓降（VF）為0.45V-0.55V@1A，這一參數顯著低于普通硅基二極管，有效降低電路功耗。

• 反向特性：最大反向耐壓（VR）為40V，反向漏電流（IR）在25℃時為0.5mA，高溫環境下（125℃）可控制在0.2mA以內，確保器件在高溫場景下的穩定性。

• 功率特性：最大正向浪涌電流（IFSM）達40A，瞬態抗沖擊能力突出；最大功耗（PD）為1.1W，滿足中等功率應用需求。

2. 封裝與物理特性

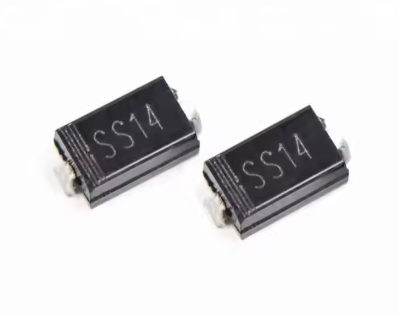

• 采用SMA（DO-214AC）標準封裝，外形尺寸為2.6mm×1.3mm×0.85mm，重量?jī)H0.07克，適應高密度電路板布局需求。

• 工作溫度范圍覆蓋-65℃至+125℃，存儲溫度擴展至-65℃至+150℃，支持極端環境應用。

3. 動態特性

• 反向恢復時間小于10ns，遠超普通整流二極管，確保高頻開關電路中的快速響應能力。

• 浪涌電流承受能力達30A，有效抵御電源啟動或負載突變時的瞬態沖擊。

（三）技術特性對比分析

與常規整流二極管（如1N4007）相比，SS14在正向壓降、反向恢復時間等關鍵指標上具有顯著優勢，但反向耐壓能力較低。這種特性差異決定了其更適用于高頻、低壓、大電流場景，而高壓應用需選擇其他類型器件。

三、SS14二極管的核心功能解析

（一）整流功能實現機制

SS14二極管通過單向?qū)ㄌ匦詫?shí)現交流到直流的轉換。在典型應用中，其0.55V的低正向壓降可顯著降低整流損耗。例如，在5V/1A電源模塊中，使用SS14替代傳統二極管，理論效率可提升約5%，這一特性在移動設備充電器、LED驅動電源等場景中具有顯著價值。

（二）保護功能實現路徑

1. 防反接保護
   在電源輸入端并聯SS14二極管，當電源極性接反時，二極管立即進入反向截止?fàn)顟B(tài)，阻斷電流通路，保護后級電路免受反向電壓損害。這種保護機制在USB充電設備、車載電子系統中應用廣泛。

2. 過壓保護
   通過合理配置外圍電路參數，SS14可與穩壓管、TVS二極管等器件協同工作，實現輸入電壓的鉗位保護。在工業控制設備中，該方案可有效抵御雷擊、靜電等瞬態過壓沖擊。

3. 反電動勢抑制
   在電機驅動、繼電器控制等電感性負載電路中，SS14作為續流二極管并聯于負載兩端。當開關器件關斷時，電感產生的反電動勢通過二極管形成續流通路，避免開關管承受高壓應力。

（三）限流功能實現方式

SS14二極管通過正向壓降特性實現基礎限流功能。在簡單電路中，其0.55V壓降可轉化為限流電阻，但需注意該方式僅適用于小電流場景。對于大電流應用，需結合外接電阻或恒流源電路實現精確控制。

（四）信號處理功能應用

在通信設備、音頻放大器等高頻電路中，SS14二極管可作為檢波器或鉗位二極管使用。其快速開關特性可有效保留信號包絡信息，同時抑制過沖電壓，保障信號完整性。

四、典型應用場景深度解析

（一）電源管理系統應用

1. 開關電源設計
   在反激式開關電源中，SS14作為次級整流二極管，配合UC3843等PWM控制器使用。其低正向壓降特性可降低整流損耗，結合同步整流技術，效率可提升至90%以上。

2. DC-DC轉換電路
   在降壓型DC-DC轉換器（如LM2596）中，SS14作為輸出整流管，其快速恢復特性可減小輸出紋波電壓。實測數據顯示，在5V/2A輸出條件下，紋波電壓可控制在50mV以內。

3. 電池管理系統
   在鋰電池充電電路中，SS14與TP4056等充電管理芯片配合，實現輸入端防反接保護。同時，在放電回路中作為保護二極管，防止電池過放導致的電壓倒灌。

（二）LED驅動電路應用

1. 恒流驅動方案
   在PT4115等恒流驅動芯片組成的LED照明電路中，SS14作為電感續流二極管，可有效抑制LED閃爍問題。實測顯示，在12V/300mA驅動條件下，LED亮度波動率低于1%。

2. 調光控制實現
   在HV9910等調光驅動電路中，SS14配合PWM調光信號，實現0-100%無級調光。其快速響應特性確保調光過程中無頻閃現象，滿足高端照明應用需求。

（三）電機驅動系統應用

1. 直流電機控制
   在H橋驅動電路中，SS14作為續流二極管并聯于MOSFET兩端。當電機換向時，反電動勢通過二極管形成續流通路，避免MOSFET承受超過40V的反向電壓。

2. 步進電機應用
   在兩相混合式步進電機驅動器中，SS14與達林頓管陣列配合，實現相電流的快速泄放。實驗數據顯示，其反向恢復時間小于10ns的特性，可使電機最高轉速提升20%。

（四）通信設備應用

1. 射頻信號處理
   在GSM/GPRS模塊中，SS14作為包絡檢波器，從高頻載波信號中提取基帶信息。其低結電容特性（典型值2pF）可有效抑制高頻衰減，確保信號完整性。

2. 電源完整性保障
   在高速數字電路中，SS14與磁珠、電容組成π型濾波網絡，實現電源噪聲抑制。實測表明，在100MHz頻點處，噪聲衰減可達30dB以上。

五、選型與使用注意事項

（一）選型關鍵要素

1. 電流與電壓匹配
   需根據電路工作電流（建議留30%余量）和最高反向電壓（需大于電路峰值電壓的1.5倍）選擇具體型號。例如，在12V/1.5A電路中，應選擇SS14而非SS12（20V耐壓）。

2. 封裝形式選擇

• SMA封裝適用于通孔安裝場景

• SMAF（扁平型）封裝更利于自動化貼片工藝

• 對于空間受限應用，可考慮采用DFN等超小型封裝

3. 環境適應性考量
   在高溫工業環境（>85℃）中，需選擇具有更高結溫規格的器件，并加強散熱設計。例如，通過增加PCB銅箔面積、使用導熱膠等方式降低結溫。

（二）電路設計要點

1. 布局布線規范

• 二極管引腳長度應控制在3mm以內，減少寄生電感

• 陰極與陽極走線寬度建議不小于0.5mm，承載1A電流時需達到1mm

• 避免與高頻信號線交叉，必要時采用屏蔽地線隔離

2. 熱管理方案
   在持續工作電流超過0.8A時，需增加散熱措施：

• 增加PCB銅箔面積至200mm2以上

• 在器件頂部涂抹導熱硅脂并安裝微型散熱片

• 對于大功率應用，可考慮采用TO-220等插件封裝

3. 保護電路配置

• 在輸入端串聯限流電阻（1-10Ω），抑制啟動沖擊電流

• 并聯TVS二極管（如P6KE6.8CA），吸收瞬態過壓

• 增加溫度傳感器（如NTC熱敏電阻），實現過熱保護

（三）常見問題解決方案

1. 擊穿失效分析

• 原因：反向電壓超過40V、靜電放電、浪涌電流沖擊

• 對策：增加輸入濾波電容、使用ESD保護器件、優化PCB布局

2. 熱失效預防

• 現象：正向壓降隨溫度升高而顯著下降

• 措施：加強散熱設計、降低工作電流、選用更高耐溫等級器件

3. EMI問題優化

• 表現：開關噪聲通過二極管結電容耦合至信號線

• 方案：在二極管兩端并聯RC吸收電路、優化接地設計

六、技術發展趨勢展望

隨著第三代半導體材料的突破，基于碳化硅（SiC）的肖特基二極管正在興起。這類新型器件在保持SS14低正向壓降特性的同時，反向耐壓能力可提升至600V以上，工作溫度擴展至200℃以上。在新能源汽車、光伏逆變器等高端領域，SiC肖特基二極管正逐步替代傳統硅基器件。

七、結論

SS14二極管憑借其獨特的金屬-半導體結構、優異的電氣參數和廣泛的應用場景，在電子電路設計中占據重要地位。從電源管理到LED驅動，從電機控制到通信設備，其低損耗、高效率的特性為系統性能提升提供了關鍵支撐。隨著技術進步，新型材料器件的出現將進一步拓展肖特基二極管的應用邊界，而SS14作為經典型號，仍將在中低壓、高頻應用中持續發揮價值。
