MAX232典型電路圖詳解

摘要：MAX232芯片作為TTL與RS-232電平轉換的核心器件，廣泛應用于單片機與PC機之間的串口通信。本文詳細解析MAX232芯片的引腳功能、典型電路設計、外圍元件選擇、應用場景及調試方法，結合實際案例說明其工作原理與電路實現細節，為電子工程師提供從理論到實踐的完整指導。

一、MAX232芯片概述

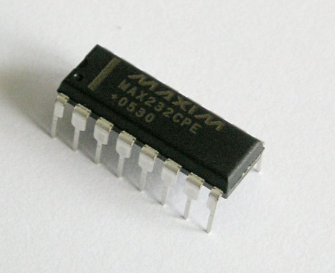

MAX232芯片是美信（MAXIM）公司專為RS-232標準串口設計的單電源電平轉換芯片，采用+5V單電源供電，通過內部電荷泵電路實現TTL電平與RS-232電平的雙向轉換。其核心功能包括：將單片機輸出的TTL電平信號（0V至+5V）轉換為RS-232電平信號（-15V至+15V），以及將PC機輸出的RS-232電平信號轉換為TTL電平信號供單片機處理。該芯片因其低功耗、高集成度和簡單外圍電路設計，在嵌入式系統、工業控制、數據采集等領域得到廣泛應用。

二、MAX232芯片引腳功能詳解

MAX232芯片采用DIP-16或SO-16封裝，其引腳功能可分為三大部分：

1. 電荷泵電路引腳

電荷泵電路由引腳1（C1+）、引腳2（V+）、引腳3（C1-）、引腳4（C2+）、引腳5（C2-）和引腳6（V-）構成，配合外部電容實現電壓轉換。具體功能如下：

• 引腳1（C1+）與引腳3（C1-）：通過外部電容C1將+5V輸入電壓倍壓為+10V，輸出至引腳2（V+）。

• 引腳4（C2+）與引腳5（C2-）：利用引腳2的+10V電壓，通過外部電容C2轉換為-10V，輸出至引腳6（V-）。

• 引腳2（V+）與引腳6（V-）：分別輸出+10V和-10V，為RS-232驅動器提供工作電壓。

2. 數據轉換通道引腳

MAX232提供兩路獨立的數據轉換通道，每路通道包含四個引腳：

• 第一通道：

• 引腳11（T1IN）：TTL電平輸入，連接單片機的TXD引腳。

• 引腳14（T1OUT）：RS-232電平輸出，連接PC機的RXD引腳。

• 引腳13（R1IN）：RS-232電平輸入，連接PC機的TXD引腳。

• 引腳12（R1OUT）：TTL電平輸出，連接單片機的RXD引腳。

• 第二通道：

• 引腳10（T2IN）：TTL電平輸入。

• 引腳7（T2OUT）：RS-232電平輸出。

• 引腳8（R2IN）：RS-232電平輸入。

• 引腳9（R2OUT）：TTL電平輸出。

3. 電源與接地引腳

• 引腳15（GND）：接地端。

• 引腳16（VCC）：+5V電源輸入端。

三、MAX232典型電路設計

1. 電路組成

MAX232典型電路由芯片本體、外部電容和連接線組成，具體元件清單如下：

• MAX232芯片：1片。

• 電解電容：C1、C2、C3、C4，容量均為1μF，用于電荷泵電路的電壓轉換。

• 陶瓷電容：C5，容量為0.1μF，用于電源濾波。

• 連接線：用于連接單片機、PC機和電源。

2. 電路連接圖

以下為MAX232典型電路的連接示意圖：

+5V電源 ——|—— C5（0.1μF） —— GND

|

VCC（引腳16）

|

MAX232芯片

|

GND（引腳15） ——|—— C1（1μF） —— C1+（引腳1）

|

C1-（引腳3） ——|—— C2（1μF） —— C2+（引腳4）

|

C2-（引腳5） ——|—— C3（1μF） —— V+（引腳2）

|

C4（1μF） —— V-（引腳6）



單片機TXD ——|—— T1IN（引腳11）

|

T1OUT（引腳14） —— PC機RXD



PC機TXD ——|—— R1IN（引腳13）

|

R1OUT（引腳12） —— 單片機RXD

3. 電路設計要點

• 電容選擇：電荷泵電路的電容C1、C2、C3、C4必須靠近芯片引腳，以減少寄生電感，提高抗干擾能力。電容容量建議為1μF，實測表明0.1μF至10μF的電容均可工作，但1μF電容在負載變化時輸出電壓更穩定。

• 電源濾波：C5電容用于過濾電源中的噪聲，建議靠近VCC引腳放置。

• 信號連接：單片機的TXD引腳連接MAX232的T1IN引腳，RXD引腳連接R1OUT引腳；PC機的RXD引腳連接T1OUT引腳，TXD引腳連接R1IN引腳。

• 接地處理：所有接地引腳（GND）應連接至同一地平面，以減少地線電位差。

四、MAX232外圍元件選擇與注意事項

1. 電容選擇

• 電荷泵電容（C1、C2、C3、C4）：建議使用1μF的電解電容或鉭電容，耐壓值應大于16V。電容的等效串聯電阻（ESR）應盡可能低，以提高電荷泵的效率。

• 電源濾波電容（C5）：建議使用0.1μF的陶瓷電容，耐壓值應大于10V。電容應靠近VCC引腳放置，以減少電源噪聲。

2. 注意事項

• 電容極性：電解電容有正負極性，連接時需注意極性，避免反接導致電容損壞。

• 電容布局：電容應盡量靠近芯片引腳，減少走線長度，降低寄生電感。

• 電源穩定性：+5V電源應穩定，波動范圍應在±5%以內。若電源質量較差，建議增加電源穩壓電路。

• 信號完整性：串口信號線應盡量短，避免與其他高頻信號線平行走線，減少干擾。

• 靜電防護：MAX232芯片對靜電敏感，操作時應佩戴防靜電手環，避免靜電損壞芯片。

五、MAX232應用場景與案例分析

1. 單片機與PC機串口通信

MAX232芯片最常見的應用場景是單片機與PC機之間的串口通信。通過MAX232芯片，單片機可以將TTL電平的串口信號轉換為RS-232電平，與PC機的串口進行通信。以下為一個典型的應用案例：

案例背景

某嵌入式系統需要通過串口與PC機進行數據交互，單片機采用AT89C51，其串口輸出為TTL電平。PC機串口為RS-232電平，需通過MAX232芯片進行電平轉換。

電路設計

• 硬件連接：按照MAX232典型電路圖連接芯片、電容和連接線。單片機的TXD引腳連接MAX232的T1IN引腳，RXD引腳連接R1OUT引腳；PC機的RXD引腳連接T1OUT引腳，TXD引腳連接R1IN引腳。

• 軟件設計：單片機串口初始化為波特率9600，8位數據位，1位停止位，無校驗位。PC機使用串口調試助手，設置相同的波特率和數據格式。

測試步驟

1. 將單片機程序燒錄至芯片，連接電源和串口線。

2. 打開PC機串口調試助手，選擇正確的串口號和波特率。

3. 在單片機程序中發送測試數據，觀察PC機串口調試助手是否接收到正確數據。

4. 在PC機串口調試助手中發送數據，觀察單片機是否接收到正確數據。

2. 工業控制中的數據采集

在工業控制領域，MAX232芯片常用于數據采集系統與上位機之間的通信。數據采集模塊通過串口將采集到的數據發送至上位機，上位機對數據進行處理和分析。MAX232芯片在此過程中起到電平轉換的作用，確保數據傳輸?shù)目煽啃浴?/span>

案例背景

某溫度監測系統需要實時采集溫度數據，并通過串口將數據發送至上位機。系統采用單片機作為數據采集模塊，上位機為PC機。

電路設計

• 硬件連接：與單片機與PC機串口通信案例類似，采用MAX232芯片進行電平轉換。

• 軟件設計：單片機定時采集溫度數據，并通過串口發送至上位機。上位機使用串口通信程序接收數據，并進行顯示和存儲。

測試步驟

1. 將單片機程序燒錄至芯片，連接溫度傳感器和串口線。

2. 打開上位機串口通信程序，設置正確的串口號和波特率。

3. 啟動溫度監測系統，觀察上位機是否接收到正確的溫度數據。

4. 分析上位機接收到的數據，驗證系統的準確性和穩定性。

3. 嵌入式系統中的模塊間通信

在嵌入式系統中，不同模塊之間可能采用不同的電平標準進行通信。MAX232芯片可以用于實現TTL電平與RS-232電平之間的轉換，確保模塊之間的通信兼容性。

案例背景

某嵌入式系統包含多個模塊，如主控模塊、顯示模塊、通信模塊等。主控模塊與通信模塊之間采用TTL電平通信，而通信模塊與外部設備之間采用RS-232電平通信。需通過MAX232芯片實現電平轉換。

電路設計

• 硬件連接：在主控模塊與通信模塊之間，以及通信模塊與外部設備之間，分別連接MAX232芯片進行電平轉換。

• 軟件設計：各模塊根據通信協議進行數據交互，MAX232芯片負責電平轉換，確保數據傳輸?shù)恼_性。

測試步驟

1. 將各模塊程序燒錄至芯片，連接電源和通信線。

2. 啟動系統，觀察各模塊之間的通信是否正常。

3. 通過外部設備發送測試數據，觀察主控模塊是否接收到正確數據。

4. 通過主控模塊發送數據，觀察外部設備是否接收到正確數據。

六、MAX232芯片調試與故障排查

1. 調試方法

• 電源測試：使用萬用表測量MAX232芯片的VCC和GND引腳之間的電壓，確保為+5V。

• 電荷泵電壓測試：測量引腳2（V+）和引腳6（V-）的電壓，確保分別為+10V和-10V左右。若電壓異常，檢查電容連接和電源質量。

• 信號測試：使用示波器觀察單片機的TXD和RXD引腳，以及MAX232的T1IN、T1OUT、R1IN、R1OUT引腳，確保信號波形正確。

• 通信測試：使用串口調試助手或邏輯分析儀，測試單片機與PC機之間的串口通信是否正常。

2. 常見故障與排查

• 無通信信號：

• 檢查電源是否正常，確保MAX232芯片供電穩定。

• 檢查電容連接是否正確，確保電荷泵電路正常工作。

• 檢查串口線連接是否正確，確保信號線無斷路或短路。

• 檢查單片機和PC機的串口設置是否一致，包括波特率、數據位、停止位和校驗位。

• 通信錯誤：

• 檢查信號波形是否失真，若失真嚴重，可能是電容容量不足或電源噪聲過大。

• 檢查串口線長度是否過長，若過長可能導致信號衰減，建議使用屏蔽線或縮短線長。

• 檢查單片機和PC機的程序邏輯是否正確，確保數據發送和接收的時序匹配。

• 芯片過熱：

• 檢查電源電流是否過大，若過大可能是芯片內部短路或負載過重。

• 檢查電容是否漏電或損壞，導致電荷泵電路效率降低。

• 檢查散熱條件是否良好，若芯片工作環境溫度過高，建議增加散熱片或風扇。

七、MAX232芯片的替代方案與升級選擇

1. 替代方案

• MAX3232：與MAX232功能類似，但采用更先進的工藝，功耗更低，支持更高的波特率（最高可達1Mbps），且無需外部電荷泵電容，簡化了電路設計。

• SP3232：與MAX232兼容，支持+3.3V至+5V單電源供電，具有低功耗、高集成度和良好的抗干擾能力，適用于電池供電系統。

• CH340：一款USB轉串口芯片，支持USB轉TTL或USB轉RS-232，無需外部電平轉換芯片，簡化了電路設計，適用于USB接口與串口設備的連接。

2. 升級選擇

• 更高波特率需求：若系統需要更高的串口通信速率，建議選擇MAX3232或支持更高波特率的串口芯片。

• 低功耗需求：若系統對功耗有嚴格要求，建議選擇SP3232或其他低功耗串口芯片。

• 簡化電路設計：若希望簡化電路設計，減少元件數量，建議選擇CH340等USB轉串口芯片，或無需外部電容的串口芯片。

八、MAX232芯片的發展趨勢與未來展望

隨著電子技術的不斷發展，串口通信技術在嵌入式系統、工業控制、數據采集等領域的應用越來越廣泛。MAX232芯片作為TTL與RS-232電平轉換的核心器件，其性能、功耗和集成度不斷提升，未來發展趨勢主要包括：

• 更高集成度：未來的串口芯片將集成更多的功能，如多通道串口、USB接口、以太網接口等，以滿足復雜系統的需求。

• 更低功耗：隨著物聯網、可穿戴設備等低功耗應用的興起，未來的串口芯片將更加注重功耗優化，采用更先進的工藝和設計，降低功耗。

• 更高速度：隨著數據傳輸速率的不斷提高，未來的串口芯片將支持更高的波特率，甚至支持高速串行總線標準，如USB 3.0、PCIe等。

• 更好的兼容性：未來的串口芯片將更加注重與其他接口標準的兼容性，如SPI、I2C、CAN等，以實現不同設備之間的無縫連接。

九、總結

MAX232芯片作為TTL與RS-232電平轉換的核心器件，在嵌入式系統、工業控制、數據采集等領域發揮著重要作用。本文詳細解析了MAX232芯片的引腳功能、典型電路設計、外圍元件選擇、應用場景及調試方法，結合實際案例說明了其工作原理與電路實現細節。通過本文的學習，讀者可以掌握MAX232芯片的基本原理和應用方法，為電子系統的設計與開發提供有力支持。未來，隨著電子技術的不斷發展，MAX232芯片及其替代方案將不斷升級和完善，為電子工程師提供更多選擇和可能性。
