基于SST89C54/SST89C58+通信接口芯片MAX232的單片機仿真器設計方案

一、引言

單片機仿真器是用于調試和開發過程中，對單片機程序進行實時監控和調試的工具。它能夠幫助開發人員快速發現代碼中的錯誤和調試硬件連接，確保系統在最終應用中的穩定性。在單片機系統的設計中，常見的通信方式包括串口通信、I2C通信、SPI通信等。其中，串口通信因其簡便、穩定和成本低廉，被廣泛應用在各種嵌入式系統中。

本設計方案將介紹基于SST89C54/SST89C58+和MAX232芯片的單片機仿真器的設計過程。設計目標是通過串口實現單片機與計算機之間的通信，使計算機能夠直接讀取單片機的工作狀態，進行調試、監控以及數據傳輸。

二、設計需求分析

設計一個單片機仿真器的主要任務是通過串口與計算機進行數據交換，確保數據的準確性和實時性。具體需求如下：

1. 通信接口選擇：選擇一種適合于單片機與計算機之間高效傳輸?shù)耐ㄐ沤涌冢驹O(shè)計選用RS-232串口通信。

2. 硬件選擇：選擇適合的單片機和通信接口芯片，滿足數據傳輸和調試需求。

3. 程序設計：編寫用于控制串口通信和數據處理的程序，實現數據的發送、接收和錯誤檢測。

4. 調試功能：仿真器能夠?qū)崟r顯示單片機狀態，監控單片機內部寄存器及外部接口狀態。

三、元器件選擇與功能分析

1. SST89C54/SST89C58+單片機

SST89C54和SST89C58+是SST（Standard Semiconductor Technologies）公司生產的8位單片機系列，它們具有強大的功能和高效的處理能力。其主要特點包括：

• 高性能8位微控制器：具有快速執行指令的能力，適合實時控制任務。

• 大容量閃存和RAM：內存大，能夠存儲更多程序和數據，適合用于嵌入式開發。

• 豐富的外設接口：支持多種通信接口，如串口、I2C和SPI等，能夠滿足多樣化的系統需求。

選擇SST89C54/SST89C58+作為本設計的單片機，主要是因為它具有較高的性能和靈活的接口，能夠滿足仿真器中復雜通信和實時監控的需求。

2. MAX232通信接口芯片

MAX232是一款標準的RS-232串口通信接口芯片，廣泛應用于嵌入式系統和計算機通信中。其主要功能和特點包括：

• RS-232與TTL電平轉換：MAX232能夠?qū)S-232標準的電平轉換為TTL電平，確保單片機和計算機之間的通信無誤。

• 雙通道收發功能：MAX232具有兩組接收和發送通道，可以實現雙向數據傳輸，滿足雙向通信的需求。

• 低功耗：MAX232采用低功耗設計，適合于嵌入式系統，延長電池使用時間。

• 較高的數據傳輸速率：MAX232支持高達250Kbps的數據傳輸速率，足以滿足仿真器的通信要求。

選用MAX232芯片，能夠有效地將單片機的TTL電平信號轉換為計算機所需的RS-232電平，從而實現單片機與計算機之間的通信。

3. 其他元器件

• 電源芯片：為單片機和MAX232提供穩定的電源，推薦使用L7805穩壓芯片，確保電壓穩定在5V，適應各種環境。

• 電容：為MAX232芯片的電源引腳和信號引腳添加適當?shù)臑V波電容，確保數據傳輸穩定。

• 晶振：為單片機提供時鐘信號，推薦使用一個12MHz的晶振，滿足單片機時鐘要求。

四、單片機仿真器的電路框圖

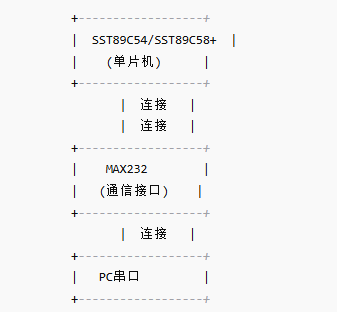

以下是基于SST89C54/SST89C58+單片機和MAX232通信接口芯片的單片機仿真器的電路框圖：

五、硬件設計

1. 單片機與MAX232的連接

單片機的串口引腳（TXD、RXD）與MAX232的通信引腳連接，MAX232將單片機的TTL電平轉換為RS-232電平，與PC的串口進行通信。設計時要注意：

• **TXD（單片機的發送引腳）**連接至MAX232的T1IN引腳。

• **RXD（單片機的接收引腳）**連接至MAX232的R1OUT引腳。

• MAX232的T1OUT和R1IN連接到PC串口的RXD和TXD引腳。

2. 電源設計

電源設計主要是為單片機和MAX232提供穩定的5V電源?？梢允褂肔7805穩壓芯片，將輸入電壓（例如9V或12V）穩壓到5V。電源電路需要配備適當?shù)臑V波電容，以保證系統的穩定性。

3. 其他硬件設計

設計中還需要考慮添加電容、晶振等元件，以確保單片機正常工作。電容主要用于去噪和濾波，確保通信信號不受干擾。

六、軟件設計

1. 通信協議

通信協議是仿真器設計中至關重要的部分。采用標準的RS-232協議進行數據傳輸，可以確保數據傳輸?shù)目煽啃?。設計中需要設置以下幾個部分：

• 數據幀格式：數據幀需要包括起始位、數據位、校驗位和停止位。

• 波特率設置：根據實際需求設置波特率，通常選擇9600bps或者115200bps。

• 數據校驗：可以設置偶校驗或奇校驗，以確保數據傳輸?shù)恼_性。

2. 單片機程序設計

單片機程序需要實現串口的初始化、數據接收和發送、以及通信協議的處理。具體包括：

• 串口初始化：設置串口波特率、數據位、校驗位和停止位。

• 數據接收：通過串口接收數據，并進行處理或存儲。

• 數據發送：根據調試需求，將單片機的工作狀態發送到PC端進行顯示。

七、總結

基于SST89C54/SST89C58+和MAX232的單片機仿真器設計，能夠?qū)崿F(xiàn)單片機與計算機之間的可靠通信，滿足實時調試和監控的需求。選擇的元器件如SST89C54/SST89C58+單片機和MAX232通信芯片，具有高性能、低功耗和易于實現的特點，能夠確保整個系統的穩定性和高效性。

通過本設計，開發人員能夠通過仿真器實時監控單片機的運行狀態，提高開發效率，縮短產品研發周期。
