基于PIC16C71單片機的數字水溫配制閥設計方案

隨著智能家居和自動化控制系統的普及，基于單片機的設備設計在提高生活質量和工作效率方面發揮了重要作用。數字水溫配制閥作為一種新型的溫控設備，其設計和應用正變得日益廣泛。基于PIC16C71單片機的數字水溫配制閥在控制精度、響應速度、功能多樣性等方面具有獨特的優勢。本文將詳細闡述基于PIC16C71單片機的數字水溫配制閥設計方案，包括元器件的選擇、功能分析、電路框圖以及工作原理。

1. 設計目標

數字水溫配制閥的主要功能是根據用戶設定的目標水溫，自動調節閥門的開度，以便配制合適的水溫。該系統通過傳感器監測水溫，并將信號傳遞給PIC16C71單片機，由單片機進行處理后控制閥門執行器。為了實現精準的溫度控制，設計要求包括高精度溫度監測、快速響應以及系統穩定性。

2. 系統方案設計

基于PIC16C71單片機的設計方案包括以下幾個主要部分：

• 傳感器：用于監測水溫。

• 單片機：PIC16C71單片機用于處理溫度信息并控制閥門執行器。

• 執行器：調節水流的閥門，用于控制水溫。

• 顯示模塊：顯示當前溫度和目標溫度。

• 電源管理模塊：為系統提供穩定的電源。

3. 關鍵元器件選擇

3.1 PIC16C71單片機

• 型號：PIC16C71

• 功能：作為該系統的核心控制單元，PIC16C71負責處理傳感器輸入的溫度信號，并控制閥門執行器的動作。該單片機具備足夠的I/O端口和定時器，適用于控制簡單的家居自動化設備。

• 選擇理由：PIC16C71具有較低的功耗、豐富的外設接口（如ADC、I/O端口、定時器），非常適合本設計中對溫度采集、閥門控制和系統監控的需求。

3.2 溫度傳感器

• 型號：DS18B20

• 功能：DS18B20是一款數字溫度傳感器，能夠提供精確的數字溫度數據，適合水溫測量。該傳感器通過單總線與PIC16C71連接，簡化了硬件設計。

• 選擇理由：DS18B20具有較高的測量精度（±0.5°C），支持單總線接口，減少了線路復雜性，且價格便宜，適合用于溫控系統。

3.3 執行器（電磁閥）

• 型號：5V電磁閥（常見如SRD-05VDC-SL-C）

• 功能：該電磁閥控制水流的開關狀態，通過電磁力調節閥門的開度，從而調節水流量。

• 選擇理由：該型號電磁閥工作電壓為5V，控制簡單，響應迅速，適合本項目中小型水流控制的需求。

3.4 電源管理模塊

• 型號：AMS1117-5.0（LDO穩壓芯片）

• 功能：AMS1117-5.0提供5V穩壓電源，適配系統中的各個元件，確保電壓穩定，防止因電壓波動影響系統工作。

• 選擇理由：AMS1117-5.0具有較低的輸入電壓要求和較高的電流輸出能力，適合本設計中的供電需求。

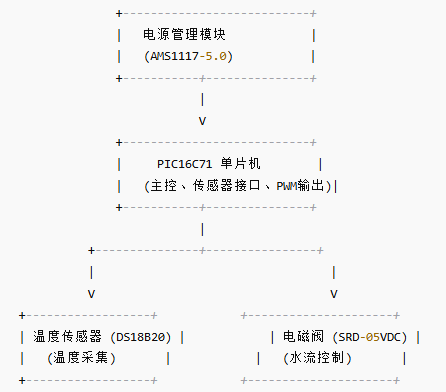

4. 電路框圖

系統的電路框圖如下：

5. 工作原理

在該系統中，PIC16C71單片機通過ADC模塊獲取DS18B20溫度傳感器的輸出溫度值。單片機將目標溫度與當前溫度進行對比，如果差值超過設定的閾值，單片機會輸出PWM信號至電磁閥，調整閥門開度，從而調節水流量，最終使水溫達到設定值。

6. 軟件設計

PIC16C71的程序設計包括以下幾個部分：

• 溫度采集：通過單總線協議與DS18B20通信，定期讀取溫度數據。

• 溫度控制：根據讀取的溫度與設定目標溫度的差值，通過控制PWM信號調節閥門的開度。

• 顯示：通過串口或LCD顯示當前水溫和設定目標溫度。

7. 優化與改進

在設計完成之后，還可以對系統進行進一步的優化：

• PID控制算法：引入PID算法可以使水溫控制更加平穩，減少溫度波動。

• 無線控制：加入無線模塊（如Wi-Fi或藍牙），可以實現遠程控制和數據監測。

• 電池供電：對于需要安裝在沒有穩定電源的環境中，可以考慮采用電池供電，并加入低功耗設計。

8. 總結

基于PIC16C71單片機的數字水溫配制閥設計是一項簡單但具有較高實用價值的工程實踐。通過合理選擇元器件并優化控制算法，可以實現精確的水溫控制，提升用戶的生活質量和系統的穩定性。希望該方案能夠為相關設計提供參考和借鑒。
