原標題：基于sopc的電子鐘設計方案

基于可編程邏輯技術+D觸發器74LS74的電子鐘設計方案

一、引言

隨著科技的發展，電子鐘已經成為人們?nèi)粘Ｉ钪胁豢苫蛉钡脑O(shè)備之一。電子鐘的設計不僅要求其具備準確的時間顯示功能，還要具備較高的可靠性、易于維護以及低功耗等優點。傳統的電子鐘通常使用單片機或?qū)Ｓ脮r鐘芯片來實現時間控制和顯示功能。然而，隨著可編程邏輯器件的廣泛應用，基于可編程邏輯技術的電子鐘設計成為了一種新的發展趨勢。

本文將提出一種基于可編程邏輯技術和D觸發器74LS74的電子鐘設計方案，分析其設計原理，介紹關鍵器件的選型及其功能，并給出詳細的電路框圖。

二、設計原理

1. 可編程邏輯技術

可編程邏輯器件（PLD）是一種可以通過編程來實現特定功能的電子器件。與傳統的硬件電路相比，可編程邏輯器件在設計時具有高度的靈活性和可擴展性。在電子鐘設計中，采用可編程邏輯器件可以方便地實現計時、顯示和控制功能，避免了傳統單片機設計中可能遇到的硬件資源有限和復雜的編程問題。

可編程邏輯器件主要包括FPGA（現場可編程門陣列）和CPLD（復雜可編程邏輯器件）。它們通過硬件描述語言（HDL）進行編程，可以實現計時、控制和顯示等多種功能。設計者通過編寫HDL代碼，定義時鐘的計數方式、顯示方式以及控制方式，從而實現電子鐘的各項功能。

2. D觸發器74LS74的作用

D觸發器是一種常見的時序邏輯元件，其主要作用是實現時序控制。74LS74是一款雙D觸發器集成電路，每個D觸發器有兩個輸入端，一個數據輸入端D和一個時鐘輸入端CLK。通過在時鐘信號的上升沿或下降沿時將輸入數據傳遞到輸出端，D觸發器能夠?qū)崿F(xiàn)數據的暫存和時序控制。

在電子鐘的設計中，D觸發器74LS74可以用于實現計時分頻、計數等功能。通過將觸發器連接成計數器，可以實現秒、分鐘和小時的計時功能。同時，D觸發器還可以用于控制時鐘信號的切換，以確保時鐘的準確性。

3. 時間顯示

電子鐘的時間顯示通常由七段數碼管或LED點陣屏來實現。通過控制這些顯示器的顯示方式，可以實現對時、分、秒的實時顯示。在本設計中，采用七段數碼管進行顯示，每個數碼管對應一位數字，通過邏輯電路控制其亮滅來顯示具體的數字。

三、器件選型及功能分析

1. 可編程邏輯器件

在本設計中，建議選擇CPLD或小型FPGA作為核心控制器件。CPLD器件具有較低的功耗和較高的集成度，適合實現電子鐘中的計時、控制和顯示功能。FPGA器件則適合更復雜的設計，具有更大的資源和更強的處理能力，適合于需要更高性能的設計。

常見的CPLD器件型號有：

• Xilinx XC9500系列：適用于中小型邏輯設計，具備較高的性價比，適合用于簡單的時鐘設計。

• Altera EPM7128系列：具有較高的集成度和較低的功耗，適合用于電子鐘的控制與顯示功能。

常見的FPGA器件型號有：

• Xilinx Spartan-6系列：性價比高，適合中低端應用，具有豐富的邏輯資源。

• Intel Cyclone IV系列：適合對時鐘精度要求較高的設計，具有較低的功耗和高性能。

2. D觸發器74LS74

74LS74是一款雙D觸發器集成電路，適合用于時序邏輯電路中。每個觸發器有兩個輸入端，一個為數據輸入端D，另一個為時鐘輸入端CLK。74LS74能夠在時鐘的上升沿或下降沿對輸入數據進行存儲，并將存儲的數據傳遞到輸出端Q。

74LS74的主要功能是：

• 數據存儲：D觸發器能夠暫存輸入信號，確保在時鐘的觸發下數據的同步傳輸。

• 時序控制：通過連接多個D觸發器，可以實現復雜的時序控制，例如計數器功能。

• 信號同步：在時序電路中，D觸發器能夠?qū)崿F(xiàn)信號的同步，保證系統的時序一致性。

3. 七段數碼管

七段數碼管是一種常見的顯示元件，通過點亮不同的段來顯示數字或字母。在本設計中，七段數碼管用于顯示電子鐘的時間。每個七段數碼管由7個LED組成，通過控制這些LED的開關狀態來顯示不同的數字。

常見的七段數碼管型號有：

• HC-SR501：具有較高的顯示亮度和較低的功耗，適合用于電子鐘的數字顯示。

• TM1637：支持I2C通信，方便與可編程邏輯器件連接，適合復雜的時鐘顯示設計。

4. 其他器件

在電子鐘的設計中，還需要一些輔助器件來實現功能的完善，例如：

• 石英晶體振蕩器：提供高精度的時鐘信號，確保電子鐘的準確性。

• 按鍵開關：用于設置時間或調整時鐘。

• 電源管理芯片：提供穩定的電源，保證系統的穩定工作。

• 分頻器：用于將高頻時鐘信號分頻，生成所需的時鐘信號。

四、設計方案

1. 電路框圖

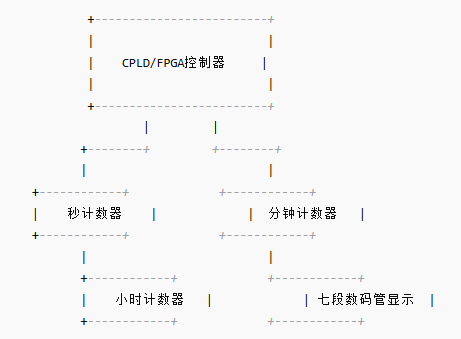

根據上述設計原理和器件選型，電子鐘的整體電路框圖如下所示：

2. 設計步驟

1. 時鐘信號生成：選擇合適的石英晶體振蕩器，通過分頻器將時鐘信號分頻至合適的頻率，供可編程邏輯器件使用。

2. 計時模塊設計：利用D觸發器74LS74設計秒、分鐘、小時的計數器，每個計數器由多個D觸發器組成，通過觸發器的輸出控制數碼管的顯示。

3. 顯示模塊設計：設計七段數碼管的顯示邏輯，通過控制每個七段數碼管的點亮組合來顯示時、分、秒。

4. 按鍵控制：設置按鍵控制邏輯，用于調整時間設置，例如設置小時和分鐘。

5. 電源管理：設計電源模塊，確保系統在不同工作狀態下都有穩定的電源供應。

五、總結

本設計方案基于可編程邏輯技術和D觸發器74LS74，充分利用可編程邏輯器件的靈活性和D觸發器的時序控制功能，設計出一種高效、準確且可擴展的電子鐘系統。在實際應用中，通過合理選擇器件并優化電路設計，可以實現低功耗、高穩定性和易維護的Q電子鐘系統。

在未來的設計中，可以通過增加更多的功能模塊，如溫度顯示、鬧鐘功能等，進一步拓展電子鐘的應用范圍。
