原標題：基于PIC16C55單片機控制多用電子鐘設計方案

基于PIC16C55單片機控制多用電子鐘電路設計方案

一、設計概述

多用電子鐘是一種功能豐富的時鐘裝置，不僅能夠顯示時間，還可以通過外部控制或內置功能進行鬧鐘、溫度顯示、定時等操作。本設計方案基于PIC16C55單片機來實現多用電子鐘的設計。PIC16C55是一款16位微控制器，具備較強的處理能力和豐富的外設接口，適用于控制復雜的電子設備。本方案將詳細闡述如何選擇合適的元器件，以及如何通過這些元器件實現多用電子鐘的各項功能。

二、核心控制元器件：PIC16C55單片機

PIC16C55單片機是本設計的核心控制元器件。它具有較強的計算能力，適合進行時間控制、顯示控制以及外設擴展。以下是選擇該單片機的理由：

1. 16位處理能力：該單片機具備16位指令集，能夠高效地處理各種時間計算和控制任務。

2. 豐富的接口資源：包括串行通信接口、并行I/O口、PWM等，方便與外設進行交互。

3. 低功耗特性：在不進行頻繁操作時，該單片機能夠以低功耗運行，延長設備的使用壽命。

4. 大容量?jī)?nèi)存：內置足夠的程序存儲和數據存儲空間，適合存儲電子鐘的操作程序。

三、輔助功能設計與元器件選擇

1. 時鐘源：石英晶體振蕩器

為了保證電子鐘的準確性，必須使用穩定的時鐘源。石英晶體振蕩器是時鐘信號的理想選擇，因?yàn)樗軌蛱峁└呔鹊臅r(shí)鐘信號。

• 型號推薦：HCM49U-32.768kHz（32.768 kHz石英晶體）

• 作用：提供精確的時鐘信號，供PIC16C55單片機使用。

• 選擇原因：32.768 kHz的石英晶體常用于時鐘系統，具有良好的穩定性，且功耗較低。

2. 顯示模塊：LED七段顯示器

電子鐘的時間顯示功能需要一個清晰的顯示模塊。LED七段顯示器被廣泛應用于數字時鐘中，因其結構簡單、顯示直觀。

• 型號推薦：LTM-8531SR（共陽極七段顯示器）

• 作用：顯示時、分、秒信息。

• 選擇原因：該型號顯示清晰、壽命長，并且具有良好的亮度調節功能。其驅動電流較小，適合低功耗設計。

3. 按鍵輸入：矩陣按鍵模塊

多用電子鐘通常需要設置和調整時間及鬧鐘，矩陣按鍵模塊是輸入的理想選擇。

• 型號推薦：4x4矩陣按鍵（例如：Membrane Switch 4x4）

• 作用：用于用戶輸入操作，如設置時間、鬧鐘等。

• 選擇原因：該型號按鍵輸入簡單、成本低，并且能夠節省PCB空間。

4. 鬧鐘控制：蜂鳴器

為了實現鬧鐘功能，本設計中需要一個音頻輸出設備，蜂鳴器能夠產生清晰的警告聲。

• 型號推薦：PE-1112B（直流5V蜂鳴器）

• 作用：產生音頻信號，作為鬧鐘的提醒。

• 選擇原因：該蜂鳴器音量適中，能夠清晰發出聲音，且價格便宜，適用于本項目。

5. 溫度顯示：溫度傳感器

電子鐘可附加溫度顯示功能。DS18B20溫度傳感器是一種廣泛使用的數字溫度傳感器。

• 型號推薦：DS18B20數字溫度傳感器

• 作用：測量環境溫度并將其傳輸給PIC16C55進行處理。

• 選擇原因：該傳感器精度高，且能夠通過單總線通信與單片機進行數據交換。

6. 電源模塊：DC-DC穩壓電源

電子鐘需要穩定的電源供應，特別是在使用LED顯示和其他外設時，穩定的電源尤為重要。DC-DC穩壓電源模塊能夠保證電源穩定輸出。

• 型號推薦：AMS1117 5V穩壓芯片

• 作用：將輸入的12V電源轉換為穩定的5V電源。

• 選擇原因：該穩壓芯片具有較低的功耗和較高的穩定性，適用于低功耗的電子設備。

四、系統工作原理

電子鐘的工作原理可以概括為以下幾個步驟：

1. 時鐘信號生成：石英晶體振蕩器提供穩定的時鐘信號，PIC16C55通過內部定時器計數，更新時、分、秒信息。

2. 時間顯示：時間信息通過LED七段顯示器顯示，用戶可以通過按鍵輸入設置時間和鬧鐘。

3. 溫度顯示：通過DS18B20溫度傳感器獲取當前環境溫度，并將溫度信息顯示在另一個LED顯示模塊上。

4. 鬧鐘功能：通過按鍵設置鬧鐘時間，當當前時間與鬧鐘時間匹配時，蜂鳴器發出聲音。

5. 電源管理：AMS1117穩壓芯片保證系統穩定運行。

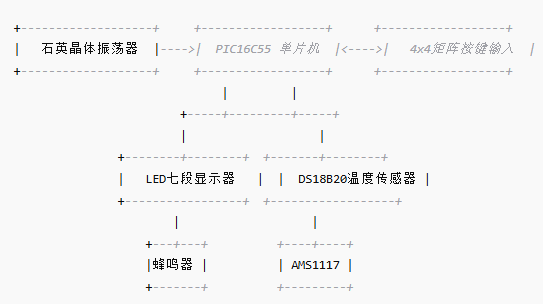

五、電路框圖

以下為基于PIC16C55單片機控制多用電子鐘的電路框圖：

六、系統功能說明

1. 時間設置：用戶通過矩陣按鍵輸入時間，包括時、分、秒。輸入后，時間將會顯示在LED七段顯示器上。

2. 鬧鐘設置：用戶可以通過按鍵設置鬧鐘時間。到達設定的鬧鐘時間時，蜂鳴器將發出聲音提醒用戶。

3. 溫度顯示：通過DS18B20溫度傳感器獲取溫度信息，并顯示在另一個LED顯示模塊上。

七、總結與元器件選擇

在設計基于PIC16C55單片機的多用電子鐘時，我們選擇了高性能、低功耗的元器件。每個元器件的選擇都考慮到了設計的穩定性、精度、功耗及成本。通過合理的電路設計和元器件選擇，能夠?qū)崿F(xiàn)準確的時鐘顯示、便捷的用戶輸入、可靠的溫度監測和鬧鐘提醒功能。

最終方案中使用的優選元器件型號包括：

• PIC16C55單片機

• HCM49U-32.768kHz 石英晶體振蕩器

• LTM-8531SR 七段顯示器

• 4x4矩陣按鍵輸入模塊

• PE-1112B 蜂鳴器

• DS18B20 溫度傳感器

• AMS1117 5V穩壓電源模塊

該設計不僅能夠滿足多種電子鐘的基本功能，還具有擴展性，適用于實際生活中的多種需求。
