一、H1102NL概述

H1102NL是一款由Pulse Electronics（普思電子）生產的網絡隔離變壓器，主要應用于以太網（Ethernet）物理層信號接口中，為網絡設備提供信號傳輸隔離和電磁兼容（EMC）保護。作為通信系統中關鍵的無源電子元件之一，H1102NL在以太網卡、交換機、路由器、網關和多種工業網絡設備中被廣泛采用。它不僅能夠滿足10/100Base-TX速率下的傳輸需求，還具備良好的信號完整性、較低的傳輸衰減和穩定的電氣特性，從而確保以太網通信的可靠性和穩健性。

Pulse Electronics作為全球知名的高性能磁性元件制造商，其網絡變壓器產品系列涵蓋10Mbps、100Mbps、1Gbps甚至更高速率場景，廣泛應用于通信、網絡、工業控制、醫療設備以及消費電子等領域。H1102NL正是其中的一款典型10/100Base-TX網絡隔離變壓器，具備以下基本參數：1：1匝數比、初級與次級線圈各自均繞組350μH電感量、隔離耐壓可達1500V（iso），并且封裝形式為16SOIC表面貼裝式。工作溫度在0℃至70℃范圍內，符合大多數商用及輕工業級應用需求。

在實際電路中，H1102NL通常與以太網收發器芯片（PHY）配合使用，通過變壓器提供磁隔離功能，一方面有效隔離通信雙方的地線電位差、抑制共模噪聲，提高抗干擾能力；另一方面實現信號幅度變換和阻抗匹配，確保信號在傳輸線（如雙絞線）上能夠獲得最佳傳輸效果。正是由于其優異的電氣特性和可靠的品質保證，H1102NL成為眾多網絡設備設計工程師優先選擇的元器件之一。

下面將從H1102NL的技術參數、內部結構與工作原理、主要特點與優勢、典型應用場景、使用與安裝注意事項、常見替代型號及選型指南等方面進行深入剖析，以幫助讀者全面掌握該產品的基礎知識，為設計與選型提供有價值的參考。

二、H1102NL技術參數與電氣特性

1. 基本電氣參數

• 匝數比（Turns Ratio）：1:1（初級線圈與次級線圈匝數相同），用于10/100Base-TX速率的以太網信號傳輸。

• 電感量（Inductance）：初級與次級線圈典型感值為350μH（在100kHz、0.1Vrms測試條件下測量）。

• 隔離耐壓（Isolation Voltage）：1500 Vrms（典型），能夠有效隔離網絡兩端地線電位差，防止故障電流傳導。

• 共模抑制比（Common Mode Rejection）：典型值在48dB以上（100MHz時），可在共模噪聲頻帶內實現有效抑制。

• 回路電阻（DC Resistance）：初級線圈及次級線圈的直流電阻分別約為1.2Ω（typ），有助于降低信號衰減和功耗。

• 測試電壓（Hipot Test Voltage）：1000 Vrms（AC，1分鐘），符合國際安全標準要求。

• 電容耦合（Interwinding Capacitance）：典型值約為15pF，以保持信號完整性并減少高頻漏容影響。

• 插損與衰減（Insertion Loss & Attenuation）：在頻率1MHz至100MHz范圍內，衰減通常小于0.5dB，能夠保證在不同頻段下的信號強度平坦。

2. 物理與環境規格

• 封裝形式（Package）：16引腳SOIC（Surface-Mount Device，SMD）小型化設計，有助于節省PCB空間并提高自動化貼裝效率。

• 外形尺寸（Package Dimensions）：長度約12.7mm × 寬度約7.11mm × 高度約6.22mm，符合常見網絡接口模塊化標準。

• 引腳間距（Pin Pitch）：1.27mm（50mil），適配主流貼片生產線。

• 工作溫度（Operating Temperature）：0℃至+70℃，支持大多數商業與輕工環境應用；在特殊場合可通過升級等級選擇支持-40℃至+85℃的工業級版本。

• 存儲溫度（Storage Temperature）：-40℃至+125℃，保障在非工作狀態下的長時間儲存安全。

• 濕度等級（Moisture Sensitivity Level，MSL）：通常為MSL 1或MSL 2，具體可參見制造商的包裝說明書。

3. 電磁兼容（EMC）與安全認證

• UL認證（Underwriters Laboratories）：UL94V-0阻燃等級，符合安規要求，保證材料在高溫或電氣故障情況下不易燃燒。

• RoHS合規（Restriction of Hazardous Substances）：不含鉛、汞、鎘等六項限用物質，適用于全球環保法規要求。

• CE標志（Conformité Européenne）：滿足歐洲市場的安全與電磁兼容要求，可用于歐洲地區的網絡設備。

• IEC60950或IEC61010（電器安全標準）：通過變壓器絕緣設計與材料選型，符合辦公設備和工業設備安規。

4. 典型電性能圖表

   H1102NL的數據手冊中通常會包含諸如插入損耗曲線、回波損耗（Return Loss）隨頻率變化曲線、共模傳輸特性曲線、溫度系數曲線等多組典型測試結果。這些圖表幫助設計工程師在不同工作條件下評估器件性能，確保在整個頻段范圍內實現高質量的信號傳輸與抗干擾能力。

三、H1102NL內部結構與工作原理

1. 基本結構組成

   H1102NL的內部主要由初級線圈（Primary Winding）、次級線圈（Secondary Winding）、磁芯（Magnetic Core）以及輔助繞組系統構成。常見的磁芯材料包括鐵硅合金或鐵粉芯，具有高磁導率及低損耗特點。為了實現高頻信號傳輸，常采用雙柱環形磁芯或ETD磁芯結構，通過精密繞線及成型設計，使得初級與次級之間既能保證信號隔離，又能維持良好的磁耦合系數。

2. 工作原理

• 信號耦合： 在以太網數據傳輸過程中，以太網PHY芯片的收發驅動器（Driver）會將差分信號施加到初級繞組上。初級繞組產生相應的磁場，該磁場在磁芯中閉合后耦合到次級繞組上，從而將信號轉換并輸出到線路端（RJ45接口處）。由于初級與次級線圈之間采用磁隔離結構，既能夠?qū)崿F(xiàn)信號的耦合傳遞，又能阻隔直流分量和差模電壓。

• 磁隔離： H1102NL在初級與次級之間提供典型1000Vrms或1500Vrms的高絕緣耐壓，確保在網絡供電故障或地環路干擾時，信號端與PHY端能夠保持電氣隔離，防止高壓沖擊損壞后端器件，同時減少地環路電流對信號質量的影響。

• 共模噪聲抑制： 除了差分信號耦合外，H1102NL繞組設計還兼?zhèn)涔材Ｗ杩构δ?。初級及次級繞組的特定繞線方式（如正反向耦合）能夠在共模信號路徑上產生高阻抗，抑制外界EMI噪聲和設備自身產生的共模干擾。共模抑制比（CMR）通常在幾十dB以上，有效降低過多的共模電磁干擾，提高信號鏈路穩定性。

• 阻抗匹配與去耦： 在以太網物理層規范中要求終端匹配阻抗為100Ω差分阻抗，H1102NL的初級與次級繞組及磁芯耦合設計能夠提供接近100Ω的差分阻抗匹配，從而降低反射損耗、提高信號傳輸速率與帶寬。另外，通過附加集中電容（如交換機常見的中心抽頭線路防護電容），還可以實現去耦和濾波功能，進一步優化線路特性。

3. 內部繞組與中心抽頭（Center Tap）

   H1102NL的結構中通常會在初級繞組與次級繞組中間設置中心抽頭（Center Tap），并通過外部電容或電源電路為抽頭提供偏置電壓。中心抽頭可用于接收以太網傳輸過程中的偏置電壓（如MagJack內部集成的居中電容），為PHY芯片的收發驅動提供參考點。通過這種偏置方式，可以實現對信號的正負擺幅控制，從而為驅動線對提供共模電壓，符合IEEE 802.3的供電規范（如以太網供電PoE相關需求時）。

4. 材料與繞線技術

   Pulse Electronics采用高純度的銅線進行繞制，并使用聚酯薄膜或聚酯紙絕緣，能夠在高頻下保持較低的漏電感和漏電容，有助于信號完整性。磁芯材料通常選用低損耗鐵粉芯或納米晶合金（Nanocrystalline Alloy），經過嚴格的燒結工藝和磁沖擊測試，確保在不同溫度和頻段下具備穩定的磁性能。外殼及絕緣結構符合UL94V-0阻燃等級，并經過多重沖擊試驗、耐濕熱試驗和高溫儲存測試，確保成品的一致性和高可靠性。

四、H1102NL主要特點與優勢

1. 高效隔離與安全性

   H1102NL具有典型1500Vrms的初級與次級絕緣耐壓，滿足網絡設備安全規范要求，有效避免由于地環路電位差或雷擊浪涌導致的高壓沖擊損壞。隔離性能不僅保證了設備運行的安全性，也保護了與之連接的上游與下游設備，避免出現系統級故障。

2. 優異的信號完整性

   通過精密設計的匝數比與磁芯材料選擇，使得H1102NL在1MHz至100MHz頻段內具有極低的插入損耗和優良的回波損失特性。這意味著在以太網100Mbps速率（100Base-TX）的差分信號傳輸中，信號畸變極小，誤碼率低，能夠確保長距離傳輸時的高可靠性。

3. 強大的共模抑制能力

   H1102NL在設計上增強了對共模噪聲的抑制能力，通過繞組結構優化、磁芯材質和屏蔽技術，典型共模抑制比（CMR）可達48dB以上，有效減少來自電源、其他器件或外部環境的電磁干擾，尤其在工業噪聲環境和惡劣電磁兼容要求場合表現尤為突出。

4. 緊湊化封裝與易于集成

   封裝形式為16SOIC表面貼裝器件，占用PCB面積僅約12.7mm × 7.11mm，且高度僅6.22mm，便于在空間緊湊的網絡設備（如無線路由器、交換機、工業網關）主板上集成。同時，SMD封裝支持自動化貼片與回流焊接，具有良好的熱性能與機械強度，適合大規模量產。

5. 寬工作溫度與環境適應性

   標準型號的工作溫度范圍為0℃至+70℃，滿足商用網絡設備的日常工作需求；在需要更寬環境溫度范圍時，供應商亦提供可支持-40℃至+85℃的工業級產品，廣泛應用于工業自動化、智能交通、工控機等惡劣環境場合，具有良好的耐高溫、耐潮濕以及耐機械振動能力。

6. 成本與性價比優勢

   相比于傳統分立繞線式網絡變壓器，H1102NL通過一體化的SMD封裝形式，降低了人工組裝成本、提高了貼裝效率；同時，Pulse Electronics的批量生產能力、嚴格的質量控制以及通過多家渠道分銷（如Mouser、DigiKey等），使產品在價格與供應鏈穩定性方面具備優勢，為客戶提供了高性價比的解決方案。

7. 完整的技術支持與文檔資源

   Pulse Electronics為H1102NL提供了完整的數據手冊（Datasheet），包括詳細的電氣參數、典型應用電路、封裝圖紙、引腳排列圖以及性能測試曲線。此外，廠商還提供支持工程師咨詢、樣片申請、可靠性測試報告等服務，幫助設計者快速完成選型、設計驗證與量產導入。

五、H1102NL應用場景

1. 商用網絡設備

• 企業級交換機與路由器：在交換機、路由器的網絡接口板（NIC）與主板PHY芯片之間，H1102NL作為隔離變壓器，為千兆以下接口提供隔離、信號匹配與共模抑制功能，保障設備在長時間高負載運行時的穩定性。

• 無線接入點（Wireless AP）：無線AP常內置千兆以太網端口，通常采用多個H1102NL或類似規格的網絡變壓器與PHY芯片配合，確保有線回程（Backhaul）數據能以低延遲、高完整性方式傳輸。

• PoE供電網絡設備：在PoE（Power over Ethernet）供電場景下，除了傳統的隔離變壓器外，還需要通過中心抽頭為供電模塊提供偏置電源。H1102NL的中心抽頭結構可與PoE供電電路兼容，為最終實現以太網供電和信號隔離提供基礎。

2. 工業控制與自動化

• 工業以太網交換機：如用于現場總線或工業自動化控制系統（Ethernet/IP、Profinet、Modbus-TCP等）的工業級交換機，通過H1102NL實現網絡接口與工業級PHY芯片的信號隔離，保障工業環境中強電干擾情況下的網絡可靠性。

• 可編程邏輯控制器（PLC）與工業網關：PLC與現場傳感器或上位機之間采用以太網通信時，通常會在以太網接口板卡中配置H1102NL，提供信號隔離并實現對電磁干擾的抑制。

• 機器視覺與工業相機：在機器視覺系統中，GigE接口或10/100Base-TX接口用于圖像數據傳輸時，需要高帶寬與低抖動。H1102NL提供穩定帶寬保證圖像質量與傳輸效率。

3. 消費電子與智能家居

• 網絡機頂盒（Set-top Box）與數字電視：機頂盒內置有以太網接口，用于遠程內容下載、流媒體播放以及設備固件升級。H1102NL保證了信號傳輸?shù)耐暾院涂垢蓴_性，提高用戶體驗。

• 智能路由器與家庭網關：智能路由器通常集成多口以太網交換功能，需應用多個H1102NL實現每個LAN/WAN接口的信號隔離與濾波功能，改善家居網絡的穩定性。

• 網絡監控攝像頭（IP Camera）：IP Camera常用Ethernet接口進行高清圖像傳輸與遠程控制，H1102NL在攝像頭內部保證了接口的信號隔離與電磁兼容，保證在復雜環境下的視頻傳輸質量。

4. 醫療與科研設備

• 醫療監護儀與診斷設備：診斷成像設備或監護儀需要嚴格的電氣隔離來保護患者及設備安全。在網絡傳輸模塊中使用H1102NL，為醫療網絡系統提供隔離保護，確保數據傳輸穩定且符合醫療安規。

• 科研實驗室網絡設備：在高精度實驗中，對網絡通信的信號完整性與抗干擾要求極高。H1102NL在科研網絡設備中可以降低噪聲對實驗結果的影響，確保數據實時、準確地傳輸。

5. 其他專業領域

• 安全監控系統與智能交通：在智能交通系統（ITS）或安防監控中，以太網網絡用于視頻傳輸、遠程控制或數據集中。H1102NL保證了網絡接口長時間高強度運行下依然可靠。

• 無人機通訊與機器人控制：在無人機地面站或機器人控制系統中，通過以太網連接高速采集模塊或圖像處理單元，H1102NL提供必要的信號隔離與帶寬支持，提升整體系統的抗干擾性能。

• 電力機車與軌道交通系統：在列車車載以太網通信模塊中，面對高強度電磁干擾、溫度波動大、振動劇烈等惡劣條件，H1102NL的高抗干擾性與可靠性使得其成為信號隔離的首選。

六、H1102NL使用與安裝注意事項

1. PCB布局與走線指南

• 對稱布局與最短走線：H1102NL的初級與次級繞組分別連接到PHY芯片與RJ45接口兩端，為減少串?dāng)_與共模噪聲，建議在PCB布局時保持對稱，并將差分走線盡可能靠近，以實現良好的差動耦合。走線長度應盡量縮短，使插損與反射損耗最小化。

• 地平面與接地處理：在H1102NL附近應保持連續的接地平面，并避免地平面產生分割。初級側與次級側接地應分別設置，避免跨越引腳面產生地環路。若需要連接屏蔽層（Shield），應在PCB上設置專門的接口，并與設備機殼或接地端子良好連接。

• 濾波元件的配合使用：在中心抽頭（Center Tap）處通常會配合電容（10nF~100nF）或電感濾波陣列，為信號提供偏置并濾除高頻噪聲。此外，可以在傳輸線兩端之外加入共模電感或EMI抑制器件（如磁珠），進一步提高整體抗干擾能力。

2. 焊接與回流工藝

• 焊盤設計：根據H1102NL底部引腳尺寸與封裝規范，設計符合IPC-7351標準的焊盤尺寸。焊盤大小應考慮錫膏回流的需要，避免出現焊球短路或虛焊。

• 回流溫度曲線：Pulse Electronics推薦的回流焊溫度曲線一般包括預熱階段（150℃左右停留60s90s）、回流階段（峰值溫度保持在245℃±5℃，持續10s20s）、冷卻階段（自然或強制冷卻至<180℃）。過高或過低的溫度會導致繞組絕緣損壞或焊接不良。

• 潮濕敏感度（MSL）處理：如果H1102NL的MSL等級為2或2a，應在規定時間內完成焊接，避免潮濕引起的焊盤翹曲或芯片損傷。在儲存與搬運環節保持干燥，并在貼片前進行烘干操作。

3. 電氣性能驗證與測試

• Hipot高壓測試：對于生產過程或成品檢測，可以對初級與次級之間施加至少1000Vrms的高壓，持續1分鐘，檢測是否有漏電流超過規定值（一般不超過1mA）。此測試可驗證繞組絕緣與磁芯絕緣性能。

• 傳輸特性測試：使用網絡分析儀（Vector Network Analyzer，VNA）測量H1102NL在1MHz至100MHz范圍內的插入損耗、回波損耗與差模/共模阻抗特性。確保其滿足設計需求，如衰減損耗<0.5dB、回波損耗>15dB等。

• 溫升與可靠性測試：在額定電流（如100mA或300mA）下，對H1102NL進行溫升測試，確保在連續工作6小時后磁芯及繞組溫度不會超過其絕緣等級上限（通常為125℃~150℃）。通過高溫高濕（85℃/85% RH）測試、振動測試以及跌落測試，驗證其在惡劣環境下的可靠性與穩定性。

4. 產品選型與匹配

• 速率匹配：H1102NL適用于10/100Base-TX標準；如果需實現Gigabit Ethernet（1000Base-T），則應選擇支持1GHz差分帶寬、四對線圈的網絡變壓器（如H1152NL等）。

• 功率與電流需求：在PoE或高供電場景下，需要考慮變壓器中心抽頭承載PoE供電電流（通常為350mA~600mA）。H1102NL的中心抽頭電流能力需滿足設計需求，同時要留有一定裕量。

• 封裝空間限制：針對不同外形尺寸和高度限制，H1102NL的緊湊封裝提供方便，但如果PCB空間更為緊張或高度受限，則可考慮體積更小的網絡變壓器產品。

• 溫度與環境要求：在工業自動化、車載以太網等高溫或低溫環境中，應選擇指定工業級或車規級網絡變壓器，確保在-40℃至+100℃范圍內依舊穩定工作。

七、H1102NL常見替代型號及選型建議

1. Pulse Electronics 自身系列產品

• H1152NL：面向千兆以太網（1000Base-T）應用，提供4對差分繞組，支持1GHz帶寬；若設計需求未來可能升級到千兆速率，可考慮在同一供應商下更換。

• H1101NL：10/100Base-TX的另一款網絡變壓器，通過改變繞組電感量或中心抽頭位置，以適配不同PHY芯片特性和EMI要求；雖然參數與H1102NL接近，但在插損、CMR等方面略有差異，需對比數據手冊進行評估。

• H1102NLT：帶有卷帶包裝（Tape & Reel）版本，適合大批量自動化貼片生產，可根據生產需求選擇更為合適的包裝方式。

2. 其他廠商替代方案

• Silicon Labs（原Micrel）MIC8115C：支持10/100Base-TX網絡變壓器，帶有中心抽頭，符合IEEE 802.3規范，具有類似的隔離耐壓和插損特性，可作為H1102NL的替代型號。

• **Pulse Electronics 替代品牌：**MagJack（集成隔離變壓器和RJ45接口），如Pulse Extended MagJack系列可直接替代H1102NL+網絡接口插座的組合設計，實現更高的集成度，但成本相對更高。

• Würth Elektronik 74923152421：德國捷普（Würth）生產的10/100Base-TX網絡變壓器，具有相近的規格參數和尺寸，可作為H1102NL的備選，尤其在歐洲市場采購更為便利。

3. 選型建議

• 電氣性能需求對比：首先評估所需帶寬、插損、回波損耗以及共模抑制比指標；若當前設備僅需10/100Mbps速率，H1102NL即可滿足；若需保證高帶寬或低衰減，可對比其他同類產品的測試曲線以選擇最佳方案。

• 封裝與布局兼容性：在PCB布局空間有限的場景下，建議選擇封裝尺寸更小或更薄的網絡變壓器；反之若需要更高絕緣等級、更多繞組或更大電感量的變壓器，可選擇尺寸更大的型號。

• 環境與可靠性考慮：若設備需在高溫、高濕、強振動等惡劣工況下長期運行，需重點關注器件的溫度等級、濕熱試驗認證和振動測試結果；在車載以太網或戶外工業監控場景，需要優先選取車規級或工業級認證的變壓器產品。

• 成本與供應鏈穩定性：對比不同供應商的價格、交期以及后續供應穩定性；Pulse Electronics在全球擁有成熟供應鏈和多家分銷商支持，通常能提供快速交付與可靠售后。在大批量生產時可與分銷商談判更優惠的條款。

八、H1102NL封裝形式與引腳排列說明

1. 封裝示意圖

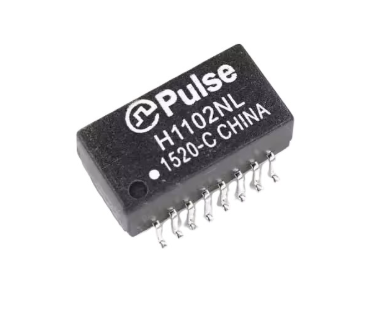

   H1102NL的外觀為16引腳SOIC封裝，封裝體為黑色或深灰色塑料材料，底部有兩排各八個引腳（Pin1Pin8，Pin9Pin16）。中心線處略微抬高的區域為磁芯所在位置。該產品采用標準SOIC-16引腳排列，可方便地與常見PCB布局兼容。

2. 引腳功能說明

• 這些引腳一般為內部屏蔽層或機械支撐腳，可用于地連接（Ground）以增強外部電磁屏蔽性能。在PCB布局時，可根據參考電路圖將其接至接地平面，有助于降噪與EMI改善。

• Pin4 與 Pin5 通常為初級繞組的中心抽頭，用于連接偏置電容，為PHY芯片提供正負對稱的偏置電壓；

• Pin12 與 Pin13 為次級繞組的中心抽頭，引至網絡接口模塊中的中心抽頭，用于連接RJ45插座內的濾波電容與共模扼流圈，提供對以太網線路的偏置電源（用于PoE供電場合）。

• Pin8 (Secondary A+) 與 Pin9 (Secondary A?) 構成一對差分輸出繞組，用于連接RJ45前端磁隔離濾波部分的輸入端（集成在網絡接口模塊的插座內或者外部濾波電路）。

• Pin7 (Secondary B+) 與 Pin10 (Secondary B?) 為另一對差分輸出繞組，通過中心抽頭引腳實現偏置配置。

• Pin1 (Primary A+) 與 Pin16 (Primary A?) 構成一對差分輸入繞組，用于連接PHY芯片的TX或RX端口（注意芯片手冊給出的具體引腳對應關系）。

• Pin2 (Primary B+) 與 Pin15 (Primary B?) 為另一對初級繞組，具體連接方式依據所需的變壓器耦合方式，通常初級圈組中心抽頭引至特定引腳以供偏置電容連接。

• 初級繞組引腳（Pins 1、16、2、15）

• 次級繞組引腳（Pins 8、9、7、10）

• 中心抽頭（Center Tap）引腳（Pins 4、5、12、13）

• 空引腳或屏蔽引腳（Pins 3、6、11、14）

3. 封裝尺寸與布局建議

• 引腳間距：1.27mm（50mil），需在PCB布局時根據制造商提供的封裝圖紙（Package Drawing）設計相應焊盤。

• 焊盤尺寸：一般參考IPC-7351標準，每個引腳對應的焊盤寬度約0.35mm~0.5mm，長度與封裝邊緣留白相配合，保證錫膏覆蓋均勻且回流效果良好。

• 陰影線與絲印：在PCB絲印層應標注器件方向標識（如Pin1標記），且在PCB阻焊膜層上預留足夠焊膏過孔，避免在回流工藝過程中形成橋連或空焊。

• 與PHY芯片與RJ45插座的連接：建議盡量將H1102NL放置在PHY芯片與RJ45插座之間的中間位置，走線盡量保持差分對對稱，采用嚴格的差分阻抗控制（100Ω±10%），并在關鍵走線下方保持連續的地平面，以降低輻射與串?dāng)_。

九、H1102NL電氣性能測試與評估方法

1. 插入損耗（Insertion Loss）測試

• 測試原理：插入損耗是指信號在通過變壓器后所產生的功率損耗，以分貝（dB）為單位衡量。測試時，將網絡分析儀（VNA）的端口1與端口2分別連接至變壓器的初級繞組與次級繞組，測量輸出信號與輸入信號的功率比。

• 測試指標：在1MHz至100MHz頻段范圍內，H1102NL的插入損耗應保持在0.2dB~0.5dB以內，以確保10/100Mbps數據傳輸速率下的信號強度衰減最小。若衰減過高，會導致PHY鏈路時鐘同步失敗或誤碼率上升。

2. 回波損耗（Return Loss）測試

• 測試原理：回波損耗描述了信號因不匹配而在接口處反射回去的功率比值，以dB表示。測試時，同樣使用VNA，將變壓器初級或次級繞組的一端作為測試端口，測量反射系數的大小。

• 測試指標：在10MHz、25MHz、62.5MHz、100MHz等關鍵頻點上，回波損耗一般要大于15dB~20dB，以保證信號在網絡鏈路中反射最小，不產生多徑干擾和信號畸變。

3. 共模抑制比（Common Mode Rejection Ratio，CMRR）測試

• 測試原理：共模抑制比表示差模信號與共模信號在變壓器上的抑制差異，測試時將共模信號疊加到初級繞組兩端，然后觀察次級繞組上的輸出共模分量。

• 測試指標：對于H1102NL，典型共模抑制比在25MHz時應達到40dB~48dB，當共模噪聲頻率達到100MHz以上時，CMRR仍應保持在20dB以上。高CMRR能夠有效抑制外界共模噪聲對PHY芯片及后級電路的干擾，尤其在工業噪聲環境中體現重要價值。

4. 差模阻抗與級間隔離測試

• 差模阻抗測試：通過差分測試器件，測量初級與次級繞組各自的差分輸入阻抗，應接近100Ω（典型95Ω~105Ω范圍）。若阻抗偏差過大，易導致信號反射及誤碼率增大。

• 隔離耐壓與泄漏電流測試：在初級與次級之間施加1500Vrms高壓，測試泄漏電流是否小于1mA（或符合制造商手冊規定）。此測試必須在生產線上進行抽樣驗證，以確保絕緣性能可靠。

5. 溫度與熱性能測試

• 熱阻（Thermal Resistance）與溫升測試：為評估H1102NL在額定工作條件下的溫度穩定性，需要在實驗室環境（25℃常溫）將變壓器通以額定電流水平（如100mA），測量繞組與外殼表面溫度上升，確認實際溫升是否小于30℃，以保證長期可靠工作。

• 熱循環與老化測試：測試樣品需在-40℃~+85℃或更寬溫度范圍內進行多次熱循環實驗（如-40℃→25℃→85℃→25℃，循環10次以上），檢查繞組絕緣與磁芯材料是否出現性能衰減或裂紋。此項測試對于車載級或工業級應用尤為重要。

十、H1102NL可靠性與環境適應性

1. 材料選型與生產工藝

• 磁芯材料：采用低損耗硅鋼片或納米晶合金材料，具有優異的磁性能與熱性能，不易出現磁疏或翹曲現象，保證不同溫度下依舊保持穩定的磁導率。

• 繞線絕緣：高溫聚酰亞胺薄膜或聚酯薄膜絕緣，耐高溫可達200℃以上，能夠在回流焊及后續高溫環境下保持絕緣完整，減少擊穿風險。

• 塑封材料：外殼采用UL94V-0級別熱固性塑料，硅膠或環氧樹脂封裝，保證在高濕熱或機械振動情況下不發生開裂、脫殼及加速老化。

2. 環境應力篩選與壽命評估

• 高溫高濕測試：將H1102NL置于85℃/85% RH環境中持續168小時（7天）以上，檢查電感量、繞組電阻、絕緣阻抗和插入損耗等指標是否發生衰減。優質產品應能在此測試后仍保持參數在設計規范內上下浮動±10%以內。

• 振動與沖擊測試：按照MIL-STD-202F或IEC60068標準，進行正弦振動（如10Hz~500Hz，加速度5g）以及跌落沖擊（如重量80g，跌落高度1m）測試，保持變壓器引腳焊點完整，不出現機械結構損傷或參數漂移超標。

• 熱循環壽命測試：在-40℃到+125℃范圍內，進行500次熱循環交替，測試?yán)@組絕緣是否出現裂紋、磁芯膠粘劑是否失效，從而評估在極端溫度變化環境下的壽命穩定性。

3. 長時間穩定性與質量一致性

• 生產流程控制：Pulse Electronics為保證H1102NL的一致性與可追溯性，采用ISO 9001質量體系與IATF 16949（汽車行業質量管理體系）規范，確保每批產品在材料、生產工藝、測試環節均符合嚴格要求。

• 在線檢測與樣本抽檢：在生產線上設置在線絕緣阻抗測試、磁芯材料成分檢測、高壓測試等環節，進行100%產品的關鍵參數檢測；成品出貨前還會抽取批次樣品進行老化與環溫測試，保證出貨合格率高于99.9%。

十一、H1102NL采購與選型指南

1. 供應鏈渠道與采購建議

• 授權分銷商：Pulse Electronics在全球范圍內擁有多家授權分銷商，包括Mouser、DigiKey、Element14、Arrow等；可根據所在地與供貨情況選擇合適渠道進行采購，以保證貨源穩定、價格透明。

• 最小訂購量與樣片申請：通常電子零件分銷商對單片樣品支持小批量購買（最小1片即可），可在設計驗證階段獲取樣品；量產階段可與分銷商溝通批量議價，減少成本。

• 交期與備貨周期：由于網絡設備行業對變壓器需求量大，Pulse Electronics在遇到行業旺季或市場緊俏時交期可能延長至6~8周，建議在設計前期與分銷商溝通交期并進行合理備貨規劃。

2. 選型評估要素

• 速率與帶寬需求：根據項目所需網絡速率（10/100Mbps還是1Gbps或更高），選擇對應帶寬的網絡隔離變壓器；H1102NL適用于10/100Base-TX，如需更高帶寬則應選用支持1GHz以上頻段的型號。

• 電流與功率預算：在PoE供電方案或需要大功率供電的場合，需要考慮中心抽頭繞組的載流能力；H1102NL典型中心抽頭電流能力為350mA，如需支持更大電流，可選擇專用PoE網絡變壓器。

• 環境與認證要求：若設備面向工業、車載或醫療市場，應關注網絡變壓器的工業級認證（-40℃~+85℃）、車規級認證（AEC-Q200）、醫療級認證（UL 60601-1）等；在選擇時應查看器件是否滿足對應應用領域的安規與可靠性測試。

• PCB封裝兼容性：在多網絡端口設計中，需要評估每個端口的空間密度；H1102NL封裝尺寸相對緊湊，但若端口布局非常密集亦可選擇更扁平或更小型的網絡變壓器型號。

• 成本與性價比：H1102NL在市場上性價比較高，但若項目預算有限或?qū)O低成本有苛刻要求，可考慮使用國產或價格更低的同類產品；但需權衡性能、壽命及可靠性成本。

3. 典型選型對比表

   參數項	H1102NL（Pulse）	替代型號 A（廠商A）	替代型號 B（廠商B）
   速率支持	10/100Base-TX	10/100Base-TX	10/100Base-TX
   匝數比	1:1	1:1	1:1
   插入損耗（1MHz~100MHz）	≤0.5dB	≤0.6dB	≤0.7dB
   回波損耗（100MHz）	≥15dB	≥12dB	≥10dB
   CMR（25MHz）	≥48dB	≥40dB	≥35dB
   隔離耐壓	1500Vrms	1000Vrms	1000Vrms
   中心抽頭電流能力	350mA	300mA	250mA
   工作溫度	0℃~+70℃（標準）	-40℃~+85℃（工業級）	0℃~+70℃（標準）
   封裝形式	16SOIC SMD	16SOIC SMD	16SOIC SMD
   參考單價（小批量）	￥35/片	￥30/片	￥28/片

   通過對比可以看出，H1102NL在插損、CMR和隔離耐壓等關鍵指標上表現優異；但在工業級應用或極端溫度要求時，需選擇對應工業級產品；價格方面，若對成本更敏感，可考慮替代型號，但須評估性能折衷。

十二、H1102NL常見應用電路示例

1. 標準10/100Base-TX接口電路

   電路描述：
   以下為典型的10/100Base-TX以太網接口電路示例，其中PHY芯片負責數據調制與解調，H1102NL作為網絡隔離變壓器連接PHY與RJ45插座，中間還搭配共模扼流圈、偏置電容等濾波元件，以實現信號隔離與EMI抑制。

   示例組件清單：

   示例電路圖說明：

   PHY_TX+ ---┐                        ┌--- RJ45_TX+
              |     H1102NL           |
   PHY_TX- ---┼----Primary Windings---┼--- RJ45_TX-
              |     (Center Tap)      |
   PHY_RX+ ---┼----Secondary Windings--┼--- RJ45_RX+
              |     (Center Tap)      |
   PHY_RX- ---┴                        └--- RJ45_RX-


• 在初級繞組中心抽頭（Center Tap）處，接入由PHY供給的偏置電壓或?qū)⑵鋺腋?，通過外部電容與地進行濾波。

• 次級繞組中心抽頭則連接到RJ45插座中心抽頭，通過濾波電容與共模扼流圈實現線路匹配與EMI抑制。

• PHY的TX/RX差分對經由H1102NL的磁隔離后，直接進入RJ45插座到以太網線路，實現10/100Mbps信號傳輸。

• PHY芯片：常見型號如TI DP83848、Microchip KSZ8081MNX、Realtek RTL8201F等。

• 網絡變壓器：H1102NL，中心抽頭接偏置電容（如47nF陶瓷電容）與PoE供電電路。

• RJ45插座：帶集成磁環與中心抽頭的MagJack，可簡化外圍元件布局。

• 共模扼流圈（Common Mode Choke）：用于進一步抑制高頻共模噪聲，通常選擇200Ω~500Ω@100MHz規格的磁珠或扼流圈。

• 旁路電容：在PHY芯片電源引腳處放置0.1μF~1μF的陶瓷去耦電容，以降低電源噪聲對PHY性能的影響。

• 電阻網絡：用于配置PHY芯片的模式選擇與電平設置，如RGMII/MII接口的下拉/上拉電阻。

2. 帶PoE供電的以太網接口

   電路描述：
   對于支持Power over Ethernet（PoE）供電應用，在H1102NL的中心抽頭需要承載PoE供電電流（通常在350mA~600mA范圍內）。此時需要額外配置PoE控制器芯片（如TI TPS2372、Silicon Labs Si3402）以及整流二極管、輸出電感與穩壓芯片等模塊。

   示例組件清單：

   示例電路圖說明：

   PSE--------PoE Cable-----------RJ45 Socket Contact----------------H1102NL Center Tap
                                             |
                                          PoE PD Controller
                                             |
                                          Rectifier & PoE Filter
                                             |
                                     DC-DC Converter & Output Rail


• 當PoE供電進入RJ45時，電源電壓通過線對被H1102NL中心抽頭直接引至PoE PD控制器。

• PoE PD控制器完成分類（Classification）和握手過程后，通過內部開關管將線路供電鎖定，并將PoE電流送入后級整流與穩壓模塊。

• 在PoE線路提供電源的同時，以太網數據信號仍通過H1102NL實現隔離與耦合，保證網絡通信正常。

• PoE PD控制器：如TI TPS2372或Silicon Labs Si3402系列，用于檢測主供電器（PSE）并管理PD端電源分配。

• 整流橋：四只肖特基二極管或集成橋式整流器，用于將PoE供電的中性差模對整流到直流輸出。

• H1102NL網絡變壓器：中心抽頭承載PoE供電電流，通過濾波電容或磁珠與地相連。

• 大容量電解電容與陶瓷電容組合：用于PoE電源的初級濾波，保證穩定電壓輸出。

• 降壓轉換器/線性穩壓器：根據系統需求將PoE提供的48V直流降壓至所需電壓（如5V、3.3V）供給核心控制器與PHY。

十三、H1102NL選型與設計要點總結

1. 明確設計需求
   在項目立項初期，應根據實際應用場景（商用網絡、工業以太網、PoE供電、醫療網絡等）明確速率、溫度、可靠性等指標需求。對于10/100Base-TX設計，H1102NL滿足大多數商用及輕工業應用；若需更高帶寬，應選用相應千兆或萬兆網絡變壓器。

2. 評估電氣特性
   對比不同品牌或系列產品的插入損耗、回波損耗、共模抑制比和隔離耐壓等關鍵指標，選擇在設計頻率范圍內表現最優的型號。插入損耗過高會導致信號衰減嚴重，影響鏈路穩定；共模抑制差意味著易受EMI干擾，降低抗擾度。

3. 優化PCB布局
   將H1102NL置于PHY與RJ45插座之間的中心位置，確保差分線對（PHY側與RJ45側）在通過變壓器時保持最短距離。走線避開高速數字信號線，地平面連續不分割，并在中心抽頭附近布置足夠接地孔或接地焊盤，降低EMI噪聲。

4. 審慎選用配套元件
   根據網絡接口設計要求，為中心抽頭配置合適的偏置電容與共模扼流圈，提升EMI抑制效果。若支持PoE模式，需在變壓器中心抽頭加入PoE控制器與整流模塊，保證供電與信號傳輸?shù)膮f(xié)同穩定。

5. 可靠性與環境適應性驗證
   在樣機階段，進行高溫高濕、熱循環、振動沖擊等可靠性測試，驗證H1102NL在實際使用環境中的穩定性。若產品面向工業應用或車載場景，需選用-40℃~+85℃或更高溫度等級的網絡變壓器，并通過相應安規和可靠性認證。

6. 綜合成本與供應鏈管理
   在大批量生產前，與授權分銷商或廠商直銷團隊溝通最優價格與交期，提前備貨；如遇全球電子元器件緊缺，應考慮替代型號或增加庫存，以防項目因元器件短缺而延期。

十四、總結

H1102NL是一款性能優良、封裝緊湊的10/100Base-TX網絡隔離變壓器，憑借其高效的信號隔離、出色的共模抑制能力和可靠的電氣特性，被廣泛應用于各類網絡設備、工業控制系統、消費電子產品以及醫療、科研等領域。在設計過程中，通過了解其技術參數、工作原理、內部結構以及典型應用電路，能夠幫助工程師合理選擇與優化布局，確保網絡通信系統的穩定性與安全性。同時，應根據實際需求綜合衡量速率、溫度范圍、可靠性與成本，在全球供應鏈日益緊張的背景下，合理管理采購與庫存，以保障項目順利推進。

隨著網絡通信技術的不斷發展，未來更高速率、更高集成度的網絡變壓器將成為趨勢，但像H1102NL這類成熟的10/100Mbps產品仍將在大量傳統網絡設備和輕工業場景中繼續發揮重要作用。通過深入掌握其基礎知識與應用要點，設計工程師能夠更高效地完成系統設計，實現設備在復雜環境下的可靠通信，為下游應用提供堅實的網絡基礎。
