一、ZB2-BE101C概述

　　ZB2-BE101C是施耐德電氣（Schneider Electric）推出的一款標準化工業控制按鈕，隸屬于其著名的XB2和ZB2系列。該系列按鈕以卓越的可靠性、耐用性和易安裝性著稱，廣泛應用于各類機械設備、自動化生產線、配電控制柜和建筑智能化系統中，用以實現對電氣回路的啟動、停止、復位等操控工作。ZB2-BE101C在系列產品中屬于常開觸點（常態斷開）的按鈕組件，具有標準的22毫米安裝孔徑，適配于各種按鈕支架和控制面板。其主要結構包括按鈕面罩、塑料外殼、觸點組件、彈簧機構和背部接線端子等部分，尤其強調良好的防塵、防水性能，可滿足工業現場不同環境的安裝需求。

　　ZB2-BE101C的型號含義解讀為：

　　“ZB2”代表施耐德電氣生產的系列化塑料按鈕；

　　“B”表示該按鈕為標準型（無緊急停按鈕特征）；

　　“E”代表該按鈕配備有一個常開觸點（Normally Open，NO）元件；

　　“101C”中的“10”表示其為單極單投（1NO）觸點組合，“1C”表示觸點類型為常開且顏色、材質等屬性符合常規工業標準。

　　作為一款工業控制按鈕，ZB2-BE101C具有體積小、安裝方便、手感良好、性能穩定等優點，符合IEC 60947-5-1和EN 60947-5-1等國際標準。其觸點動作精確可靠，使用壽命可達數百萬次。在機械設備起動、停止、急停、復位、報警復位等場合均可靈活替換。接下來將從設計原理、技術參數、功能特點、安裝與選型、典型應用場景以及維護保養等多個角度，進行詳細的分項介紹。

　　二、ZB2-BE101C的設計原理與結構組成

　　整體結構簡介

　　ZB2-BE101C的外觀呈圓形凸起或凹入式按鈕造型，標準面板開孔直徑為22毫米。整體結構可分為上部按鈕件、中部固定支架和下部觸點單元三大部分。其中，上部按鈕件由耐沖擊、耐高溫的塑料或聚碳酸酯材質制成，表面經過噴砂或絲印處理，以提供良好的手感以及標識清晰度；中部固定支架由工程塑料注塑，內設卡扣或螺紋結構，用于將按鈕牢固安裝在金屬或塑料面板上；下部觸點單元為可更換式模塊化設計，包含觸點簧片、觸點座、彈簧、壓力借力機構和接線端子等，實現機械動作到電氣信號的轉換。

　　按鈕面罩與指示區域

　　ZB2-BE101C通常配備橙色或紅色凸起按鈕面罩，且可選配透明按鈕帽以放置指示燈模組。按鈕面罩上方可根據用戶需求進行絲印或雕刻圖形、文字（如“啟動”、“停止”、“復位”）等標識，便于現場人員區分不同功能按鈕。若需指示燈功能，可插入ZB2系列配套的24VDC、110VAC或220VAC指示燈單元，通過后部接線柱與電源相連，實現按鍵狀態及故障狀態的光學提示。

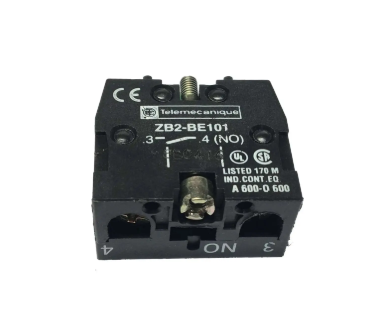

　　觸點模塊與彈簧機構

　　下部觸點模塊為按鈕的核心部件，ZB2-BE101C標配一組常開觸點（1NO）。該觸點模塊通過一個小型壓簧將觸點簧片預先分離，處于斷開狀態。當按鍵被按下時，上部按鈕件通過推桿作用在彈簧頂端，推動觸點簧片合攏，實現電路閉合；當手指松開按鈕時，彈簧將按鍵件恢復原位，分離觸點簧片，使電路斷開。觸點簧片通常由銅合金材料制成，并經銀或鍍金處理，以確保良好的導電性和抗氧化性能。

　　密封與防護設計

　　為了適應工業現場可能存在的灰塵、水汽和輕微液體濺灑環境，ZB2-BE101C觸點模塊與按鈕面罩之間設有橡膠密封圈，并在關鍵部位進行密封膠處理。凡是有IP40或IP65等級需求的現場，可選購帶有防護擋板或硅膠圈的按鈕件，確保在強塵、輕微水濺條件下依然能夠穩定工作。

　　接線端子與模塊化設計

　　ZB2系列按鈕產品采用螺絲式或快速插拔式接線端子，方便現場安裝和拆卸維護。ZB2-BE101C通常配備2個螺絲固定的接線柱，用于固定進線和出線電纜。觸點模塊也可快速拆卸，拆卸后可直接更換相同或不同規格的觸點模塊（如改為1NC、1NO+1NC或帶燈模塊等），具有高度的通用性和可擴展性。

　　三、ZB2-BE101C的技術參數

　　以下列舉了ZB2-BE101C的主要技術參數，這些參數是選型時必須重點關注的指標，決定了按鈕在不同電氣與環境條件下的適用性和可靠性。

　　安裝孔徑：22.5mm（符合IEC標準面板開孔尺寸），常見面板厚度范圍：0.8mm～3.5mm。

　　外形尺寸：按鈕外徑約30mm；安裝深度約50mm；面板前厚度不大于3.5mm。

　　電氣參數：

　　觸點形式：常開（1NO）；可選配常閉（1NC）或組合觸點（1NO+1NC）。

　　額定電壓：Ui = 500VAC / 250VDC；適用于50/60Hz交流供電以及直流電路。

　　額定電流：Ie = 10A (AC12、AC15、DC13 等參考利用類別下)。

　　開關壽命：電氣壽命 ≥ 50萬次開關操作（在額定工作條件下）；機械壽命 ≥ 1000萬次（無負載時）。

　　環境適應性：

　　額定絕緣耐壓： ≥ 2500VAC 1分鐘（觸點與外殼之間）；

　　機械沖擊： 147m/s2（約15g，11ms，半正弦波）；

　　震動：10~55Hz，振幅1.0mm，雙振幅振幅；

　　工作溫度：-25℃～+70℃；

　　儲存溫度：-40℃～+85℃；

　　相對濕度：45%～85%RH（在溫度+40℃時）；

　　防護等級：IP40（標準款）；可選IP65密封防護款（需另配硅膠圈及防護擋板）。

　　觸點材質與符合標準：觸點簧片材質為銀觸點或金屬合金涂層，符合IEC 60947-5-1，EN 60947-5-1標準中關于低電壓開關的技術要求；塑殼及面罩材料均符合UL 94 V-0阻燃等級。

　　機械性能：

　　操作力：約1.5N～3N（按鍵壓力），可根據具體款式略有變化；

　　按鍵行程：約3.5mm～4mm，具有明顯的觸感和定位感；

　　復位彈簧：不銹鋼材質，保證長期使用后仍具有良好的反彈性能；

　　電氣連接：

　　端子類型：螺絲端子（M3，帶壓板），適配AWG16～AWG22導線；

　　導線截面：0.5mm2～2.5mm2；

　　固定方式：螺絲壓緊或卡扣式，確保導線不會在振動或長期使用中松脫；

　　外殼材質：防火等級為UL 94 V-0的熱塑性塑料，保證在短路或過載時不會迅速融化或燃燒。

　　四、ZB2-BE101C的工作原理

　　機械拉合與觸點閉合

　　當外部操作人員按下ZB2-BE101C按鈕時，首先作用于按鈕面罩的壓力會傳遞到內部的塑料推桿。推桿頂端與彈簧壓板接觸，并通過杠桿原理使彈簧受力向內壓縮。在彈簧得到足夠的擠壓力之后，下部觸點簧片在彈簧力的作用下向中心合攏，克服觸點之間的空氣隔離，完成電路的閉合，從而使受控設備或回路獲得啟動指令。

　　彈簧復位與觸點斷開

　　當操作人員松開手指時，按鈕面罩上施加的壓力瞬間消失，內置復位彈簧迅速將按鈕推桿和面罩推回到原始位置，觸點簧片在彈簧力與自身彈性作用下重新分離，從而使電路斷開，實現對受控設備或回路的停機或信號中斷。整個過程僅需數毫秒完成，具備操作靈敏度高、重復性好等優點。

　　觸點材料與接觸可靠性

　　ZB2-BE101C所采用的觸點簧片通常由高導電性銅合金制成，并進行銀或鍍金處理，以提高接觸表面的抗氧化性能與耐磨性能，確保在多次通斷操作后依然能夠保持較低的接觸電阻與穩定的電氣性能。在正常額定電流范圍內，其接觸電阻通常小于50mΩ，確保在大電流切換時不產生過大熱量或火花。

　　機械壽命與電氣壽命差異

　　ZB2-BE101C在無電負載條件下可進行至少1000萬次的機械操作，保證了其在頻繁操作場合的可靠性。而在額定負載條件下，其電氣壽命約為50萬次，這與觸點材料的耐磨性和接觸點的火花磨損有關。用戶在選型時需根據現場使用頻率與負載情況，預估按鈕的維護周期或更換周期。

　　安全隔離與防護性能

　　該按鈕通過塑料外殼與觸點模塊之間的合理設計實現了良好的電氣隔離性能，確保在高電壓或大電流切換時，觸點與操作人員之間不會出現電氣擊穿現象。若現場要求較高防護等級（如潮濕環境或戶外條件），可以選擇帶有防塵罩、防水圈或硅膠密封圈的IP65級按鈕款式，在按鈕周圍形成有效隔離，防止灰塵、水滴或輕微雜質進入內部觸點區域，導致開關失靈或損壞。

　　五、ZB2-BE101C的功能特點

　　模塊化設計，靈活可擴展

　　ZB2-BE101C與其他ZB2系列按鈕具有高度兼容性，可通過簡單更換底部觸點模塊，實現常開、常閉、組合觸點及帶燈指示等多種功能。若現場需要增加指示燈，可將標準按鈕帽更換為透明按鈕帽，并在內部進行相應的燈座和LED/小燈泡的組裝，簡化了備件種類，降低庫存成本。

　　按鍵回饋清晰，操作手感舒適

　　按鈕設計采用合理的杠桿結構和彈簧力度調節，使按壓力度適中且行程適宜，按下時有明顯的“咔嗒”定位感，確保操作人員能夠在無直視情況下，憑借手感完成可靠操作。該特性在需要盲操作或強光環境下操作時尤為重要。

　　高環境適應性

　　在標準配置下，ZB2-BE101C可滿足IP40防塵等級，可擋住直徑大于1毫米的固體顆粒；若配備硅膠密封圈和防塵擋板，則可達到IP65防護等級，有效阻隔灰塵與水液進入，適用于潮濕、粉塵較多或存在輕微油霧的工業現場。其工作溫度范圍寬泛（-25℃～+70℃），可在不同地區與氣候條件下穩定工作。

　　長壽命與低維護

　　由于設計合理、觸點材料優良，ZB2-BE101C的機械壽命可達1000萬次以上，電氣壽命可達50萬次以上，這對于需要頻繁操作的控制系統而言具有較高的經濟性與可靠性。此外，其底部觸點模塊可快速更換，不必整套拆除按鈕，大大縮短了維護時間。

　　安裝簡便，配合標準組件

　　該按鈕的安裝只需在面板上打一個φ22.5mm的標準孔，然后將按鈕主體從正面插入，用后部的螺母或卡扣將按鈕牢固固定在面板上即可。無需額外工具，就可實現快速拆裝。在進行電氣接線時，只需將導線剝皮后插入螺絲端子并擰緊螺絲即可，無需進行繁瑣的壓接或焊接操作。

　　符合國際標準與認證

　　ZB2-BE101C符合IEC 60947-5-1、EN 60947-5-1等低壓開關設備標準，具備CE、UL、cUL等多項國際認證，滿足全球不同國家和地區對工業安全與電磁兼容（EMC）的要求。在出口項目和設備中，使用經過認證的按鈕件，能夠節省用戶進行二次認證或國家檢測的成本與時間。

　　六、ZB2-BE101C的應用場景

　　機械設備啟動與停止控制

　　在加工中心、機床、數控設備等機械設備的操作面板上，常將ZB2-BE101C用于電機啟動按鈕或停止按鈕。由于其觸點動作靈敏且反饋明顯，能夠確保設備在出現異常時迅速響應。此外，通過在按鈕下方配接指示燈模塊，可一目了然地顯示設備工作狀態（如指示燈亮代表設備正在運行，指示燈滅表示設備停止）。

　　電梯與扶梯控制系統

　　在電梯機房或扶梯下層控制板中，需要對主電源、輔助電源及緊急停止電路進行集中管理。ZB2-BE101C可以作為普通運行按鈕、急停按鈕（配紅色凸出按鈕帽）或開門、關門按鈕（配綠色、白色按鍵帽）。其標準化、模塊化設計使得電梯維修人員能夠快速更換故障按鈕，減少停機時間。

　　配電柜與開關柜面板

　　在配電系統或配電箱中，ZB2-BE101C經常用于面板上的分段斷路器控制、告警復位、頻率調整、檢修指示等功能。由于其承受電氣沖擊能力強，不會對高低壓設備產生磁場干擾，因此適合安裝于配電柜門或操作界面。用戶在遇到電氣故障時，可通過按下按鈕復位開關或提示設備恢復正常運行。

　　自動化生產線與工業控制柜

　　隨著工業4.0和智能制造的普及，自動化生產線對操控元件的穩定性、可靠性提出更高要求。ZB2-BE101C因其長期使用壽命和標準化尺寸，成為生產線上的首選按鈕之一?？捎糜赑LC信號輸入、HMI（人機界面）輔助手動操作、緊急停機等場合。通過在按鈕后端配接光耦隔離模塊，還能實現與PLC或變頻器的安全隔離，保證系統電氣健康與數據完整。

　　建筑智能化與樓宇控制

　　在智能樓宇控制系統中，ZB2-BE101C常被應用于電梯廳、配電房、機房、消防控制盤的手動操作部分。例如在消防控制柜中，一個常閉觸點按鈕可用作火警復位按鈕；在普通樓宇配電箱中，常開按鈕可用于現場切換備用電源或局部停電實驗。其尺寸標準、外形簡潔，又可貼合現代化智能化裝飾需求。

　　醫療設備與儀器儀表

　　在部分非直接接觸患者的醫療設備面板上，例如監護儀、檢驗儀器、手術室輔助設備等場合，需要借助高可靠性的按鈕來實現啟動、停止、狀態切換或報警復位。ZB2-BE101C具備優良的絕緣性能和長壽命特性，能夠滿足這些對安全性要求較高的應用。

　　交通信號與市政設施

　　在交通信號燈控制箱、地鐵站臺控制盤、隧道監控柜等市政設施中，ZB2-BE101C被用作應急開關、信號切換開關或手動測試按鈕。其耐用性和穩定性保證了在交通樞紐等高頻操作場合的可靠運行，并且具有較強的抗振動與防塵能力。

　　七、ZB2-BE101C的安裝與接線要求

　　面板開孔與固定

　　面板開孔尺寸須為φ22.5±0.2mm，開孔位置應避開面板邊緣至少15mm，以保證后部觸點模塊有足夠空間。

　　開孔后，用專用去毛刺工具將孔邊緣打磨平滑，防止按鈕組件因割邊毛刺導致?lián)p壞。

　　將按鈕主體從面板正面插入，確保按鈕環緊貼面板表面。然后在面板背面套上螺母并用力擰緊，直至按鈕牢固固定，不得出現松動或傾斜。安裝時應避免過度用力，以免壓壞按鈕塑料件。

　　接線方式與注意事項

　　ZB2-BE101C的觸點模塊后部配有螺絲式接線端子，接線導線截面應在0.5mm2～2.5mm2之間，符合按鈕標識所示的端子編號及接線圖示。通常，1號端子連接電源相線（或控制信號輸入），2號端子連接負載或下一級控制器輸入。

　　接線前應先將導線末端脫皮約7mm，保證銅芯飽滿整齊，無松散現象；插入端子后，用螺絲刀順時針擰緊螺絲，注意力矩不能過大，防止將導線壓斷或壓碎，影響導電性能。

　　接線完成后建議進行拉扯測試，確保導線在觸點上牢固不松動；同時檢查絕緣套管與端子是否緊密貼合，防止外露銅線造成短路或觸電風險。

　　環境與電氣隔離

　　按鈕所處環境應避免與腐蝕性氣體、金屬粉塵或易燃易爆物質直接接觸；若現場存在油霧或強腐蝕性介質，可選購帶有IP65防護等級的按鈕，并在按鈕上方加裝透明防護罩或防爆膠罩。

　　為了保證電氣安全，按鈕背面的金屬彈簧片與塑料外殼之間已做絕緣隔離，無需額外絕緣處理；但在高壓或高噪聲環境下，可在導線與端子之間加裝熱縮管或絕緣膠帶，以加強絕緣防護。

　　與PLC或繼電器的配合

　　在與PLC輸入模塊對接時，需注意輸入接口的參照電流及電壓規格。例如，若PLC輸入模塊要求24VDC常閉或常開量信號，可在按鈕觸點兩端串入適當?shù)南蘖麟娮杌蛑甘緹?；同時，確保線圈回路的電流不超過12mA（常見PLC輸入回路電流），以防按鈕在電流負荷過大時產生接觸不良或火花擊穿。

　　若用于驅動中間繼電器線圈，應優先選擇額定電流小于5A的繼電器線圈；當線圈吸合電流較大時，可在線圈回路中并聯一個快速熄弧二極管（對于DC回路）或RC吸收器（對于AC回路），以保護按鈕的觸點簧片不被過大的反向電勢損傷，提高使用壽命。

　　安裝位置與人體工學

　　為方便操作與維護，按鈕安裝位置應符合人體工學要求：距離地面800mm～1200mm之間，多數操作人員可輕松夠到；若控制面板存在多組按鈕，應保持按鈕之間至少30mm的間距，避免誤觸或操作擁堵。

　　對于頻繁操作的按鈕（如緊急停止、常用啟動），可在按鈕前加裝防護罩或護圈，以防止誤碰；對于不常用的測試或復位按鈕，可配合面板蓋板或鑰匙開關，避免過多人員隨意按壓導致誤操作。

　　八、ZB2-BE101C的選型與注意事項

　　觸點類型選擇

　　若僅需在按鈕按下時觸發信號，則選擇常開（1NO）型；若僅需在按鈕松開時觸發信號，則選擇常閉（1NC）型；若需要在按下和松開時都切換不同電路，則選擇組合觸點（1NO+1NC）型。

　　在控制系統中，應根據控制邏輯決定觸點類型：例如，啟動按鈕一般選用常開觸點，以便按下時閉合電路；停止按鈕則采用常閉觸點，當按下斷開電路。

　　燈頭與指示功能

　　若需要在按鈕上集成指示燈功能，可選用ZB2-BE101C透光透明按鈕罩，并在按鈕內部安裝匹配的LED或小燈泡。指示燈的額定電壓應與控制系統保持一致，如24VDC指示燈用于24VDC控制回路，110VAC指示燈用于110VAC或220VAC回路。

　　指示燈的功率不可過大，一般選用功率≤1W的LED燈，以免產生過多熱量或者影響觸點負載特性。

　　環境防護等級

　　若按鈕安裝在室內無塵潔凈環境，可選擇默認的IP40級；若安裝在車間、室外或潮濕多塵環境，則需選用帶有硅膠密封圈、擋板及面板密封墊的IP65級按鈕，確保在水噴淋、灰塵較多的情況下正常工作。

　　特殊環境如溶劑氣體、腐蝕性氣體（H?S、SO?等）較濃，應咨詢供應商是否需要加裝防腐涂層或選用其他耐腐蝕材質的按鈕。

　　電氣負載匹配

　　在額定電流10A的觸點上，不宜直接驅動大功率設備（如大于2kW的電機、加熱器等），應通過接觸器或繼電器進行中間隔離控制，以保護按鈕觸點免受大電流沖擊。

　　如果需要控制DC電機、步進電機或伺服驅動器，需考慮其啟動浪涌電流與保險電路參數，并在線圈回路中加入抑制元件（如RC吸收器），減少浪涌電流對觸點的磨損。

　　安裝深度與面板厚度

　　由于ZB2-BE101C的整體后置深度約為50mm，面板后側需留有足夠的空間以避免與其他電氣元件（如繼電器、PLC模塊、接線端子排）發生干涉。

　　面板厚度建議在0.8mm～3.5mm之間，以保證螺母能夠可靠擰緊，如面板過?。?lt;0.8mm），建議加裝適配墊片；如面板過厚（>3.5mm），需加長后螺母或選用更長的螺紋螺母，以確保結構強度。

　　認證與規范要求

　　若項目需符合CE、UL或CSA認證要求，應選用具有該類認證標志的ZB2-BE101C款式，并保留完整的合格證與技術資料，便于后續申報檢測。

　　在國內項目中，有時需符合CCC認證或3C認證，如用于軌道交通或電梯等特殊領域，需向供應商提供相關認證證書與測試報告。

　　九、ZB2-BE101C的安裝步驟示例

　　準備工作

　　確認所購買的ZB2-BE101C型號與實際需求一致，包括觸點類型（1NO）、指示燈需求（如無燈則選擇實體按鍵帽）、防護等級（IP40或IP65）等；

　　測量面板位置，預留22.5mm安裝孔，并標注按鈕安裝位置，便于排布；

　　按鈕與導線、接觸器、PLC等外部設備之間的接線示意圖繪制完整，確保安裝人員對整體線路一目了然；

　　面板打孔與打磨

　　使用合適大小的開孔鉆頭（φ22.5mm）在安裝面板上打孔，切勿歪斜；

　　用銼刀或去毛刺工具將孔邊緣打磨光滑，避免產生銳利毛刺劃傷按鈕或?qū)Ь€；

　　按鈕固定

　　從面板正面將ZB2-BE101C按鈕主體插入安裝孔，確保其卡入到位；

　　在面板背面套上配套螺母，使用開口扳手或手動將螺母擰緊，保持按鈕面罩與面板緊密貼合，且按鈕垂直于面板表面，無傾斜現象；

　　電氣接線

　　根據接線圖，將進線端（例如來自PLC輸出或繼電器常閉觸點）剝皮約7mm后插入1號端子，擰緊螺絲；

　　將出線端（例如到PLC輸入端或下一級繼電器線圈）剝皮后插入2號端子，擰緊螺絲；

　　若存在指示燈模塊，則需在燈頭兩端接入相應電壓（如24VDC）并進行燈座接線，注意指示燈正負極的極性；

　　測試與調試

　　首先斷開主電源，檢查所有接線處、端子螺絲是否擰緊，無外露銅線；

　　接通電源后，用萬用表測量按鈕按下時1號與2號端子的電阻變化，確認按下時電阻趨近于零（閉合），松開時電阻趨向無窮大（斷開）；

　　若配有指示燈模塊，可通過對照接線，按下按鈕后指示燈是否按照設計要求亮起或熄滅；

　　進行系統聯調，將按鈕連接至實際控制回路，測試在各種工況下按鈕是否穩定動作，觸點切換是否可靠；

　　最終確認與鎖緊

　　確認按鈕操作順暢，面板固態牢固無晃動后，可在按鈕背面加裝防塵罩或防護擋板；

　　若面板或機柜后側空間有限，可為按鈕及接線處預留護線套管，避免布線時線束拉扯導致接觸不良；

　　在完成安裝后，在使用說明文檔或接線圖紙上詳細標注按鈕位置、型號、觸點類型、接線方式，便于日后維護。

　　十、ZB2-BE101C的日常維護與故障排除

　　日常檢查與清潔

　　定期對按鈕面罩表面和接觸面進行擦拭，保持按鍵區域清潔，防止灰塵、油污附著，影響按鈕彈簧復位和觸點閉合；

　　對使用頻繁或處于灰塵較多環境中的按鈕，應每季度進行一次拆卸清潔，使用干燥布或氣泵清除按鈕內部的灰塵；切勿使用腐蝕性或?qū)щ娦砸后w進行清潔，以免損壞觸點或絕緣部件；

　　觸點磨損與更換

　　當發現按鈕操作無明顯“咔嗒”感、觸點閉合不穩定或接觸電阻增大（可用萬用表測量），說明觸點簧片表面可能因火花打磨或氧化而產生凹坑或雜質，此時應及時更換觸點模塊；

　　更換觸點模塊時，只需擰下按鈕背面固定螺絲，將舊模塊取出，插入新模塊并擰緊，確保觸點模塊穩固無晃動；

　　彈簧疲勞與復位不良

　　如果按鈕按下后回彈速度明顯降低或不能完全回位，多為彈簧疲勞或變形導致，可以更換新按鈕總成或僅更換彈簧組件；

　　使用壽命達到上限（機械壽命約為1000萬次）后，建議整體更換按鈕，以避免意外失效；

　　指示燈不亮或閃爍

　　若配有指示燈模塊的按鈕出現燈不亮或閃爍現象，應首先檢查供電電壓及電路連接；若供電正常，則可能為LED或燈泡損壞，更換燈源后即可恢復；

　　注意指示燈的極性連接，LED類指示燈需嚴格區分正負極，如果接反可能造成燈不亮甚至損壞；

　　誤操作與誤觸防護

　　若操作人員時常不慎誤碰按鈕導致設備意外啟停，可在按鈕上方加裝透明防護罩；僅當擰開小蓋后，才能按下按鈕，從而避免誤操作；

　　對于關鍵控制按鈕（如緊急停機按鈕），應定期進行實際操作測試，確保防護罩、按鈕帽等裝置完好；

　　長期閑置與停用

　　對于長期閑置或停用的按鈕，應定期通電或手動操作一次，使觸點保持靈活，防止因長時間靜止而導致腐蝕或卡滯；

　　若確認按鈕將長期不使用，可在按鈕觸點兩端并聯一個大約10kΩ～100kΩ的漏電電阻，以維持觸點表面輕微電流，防止氧化。

　　十一、ZB2-BE101C在不同場合的典型案例

　　某數控車床控制面板改造項目

　　在某中型車床車間，原有機械式按鈕故障頻發，導致生產線停機。項目組決定將原有按鈕更換為ZB2-BE101C。通過統一選型，使用常開（1NO）啟動按鈕和常閉（1NC）停止按鈕，并在停止按鈕周圍安裝紅色防護罩，確保操作安全。改造后按鈕整體故障率下降90%以上，維護成本降低近70%。

　　自動化裝配線緊急停機改造

　　某電子元器件裝配線的緊急停機按鈕由于長期暴露在灰塵環境中，觸點磨損嚴重，經常出現按下后無法切斷電路的情況。項目組選用具有IP65防護等級的ZB2-BE101C緊急停按鈕，配合硅膠密封圈和防塵擋板，大大提升了按鈕在灰塵環境下的可靠性。經連續三個月運行驗證，無任何按鈕失效現象。

　　建筑智能化系統樓層配電柜

　　在某高層寫字樓智能化項目中，配電柜面板上布置了大量的手動復位與報警確認按鈕。項目要求按鈕外觀整潔統一，操作手感細膩。最終采用ZB2-BE101C紅色緊急停按鈕、綠色復位按鈕、黃色報警確認按鈕，并在指示燈模塊的基礎上，通過LED顯示不同狀態。安裝后用戶反饋界面美觀、操作直觀，按鈕壽命也得到了充分驗證。

　　軌道交通機房控制臺改造

　　在地鐵機房的動力監控系統中，部分老舊按鈕存在接觸電阻增大、觸點粘連等問題。為提高系統安全性，選擇耐振動、耐高溫的ZB2-BE101C款式，并通過更換螺絲端子為快速接線端子，縮短維護時間。改造后按鈕在地鐵運行時的高頻振動環境中依然保持穩定，贏得了機房維護人員的一致好評。

　　十二、ZB2-BE101C的優缺點分析

　　優點

　　高度模塊化：觸點模塊可快速更換，可根據需求靈活改為不同觸點組合或帶燈結構，滿足多種控制需求。

　　體積小巧、安裝簡便：22.5mm標準面板開孔，安裝深度適中，后部觸點模塊空間占用小，適合緊湊型控制面板。

　　可靠性高、壽命長：機械壽命≥1000萬次，電氣壽命≥50萬次，適用于高頻操作場景，減少更換頻率。

　　防護性能優良：在配備防塵罩和硅膠圈條件下，可達到IP65，適用于粉塵、油霧、輕微水濺環境。

　　符合多項國際標準：通過CE、UL、cUL等認證，方便出口及在全球范圍內使用。

　　手感舒適、觸感明顯：按鍵力度適中、回彈清晰，降低了誤操作概率。

　　缺點及局限

　　觸點額定電流有限：最大額定電流為10A，在控制大功率設備時需配合繼電器或接觸器使用，增加了系統復雜度。

　　對環境要求較高時需額外配件：若需在惡劣環境（如防爆、強腐蝕）下使用，還需配合防護罩、硅膠圈、專用防腐涂層等，增加成本。

　　標準面板開孔限制：若面板已打孔或存在非標準尺寸，安裝需進行二次加工，或者更換適配面板，影響現場改造效率。

　　觸點更換需拆卸：盡管可快速更換觸點模塊，但仍需斷開電源并拆卸后背部螺絲，對某些封閉柜體或高空作業存在一定的局限。

　　十三、ZB2-BE101C的未來發展與替代方案

　　未來發展趨勢

　　隨著工業自動化程度的不斷提高，對按鈕操作元件的智能化、集成化和可靠性提出更高要求。ZB2-BE101C未來發展可能體現在以下幾個方面：

　　集成化OLED或LCD小屏：通過在按鈕內部集成小型顯示屏，實現對按鈕狀態、故障信息或設備狀態的動態顯示，提升人機交互體驗；

　　觸感增強與力反饋技術：在按鈕設計中植入微型力反饋裝置，在按下按鈕時提供更多維度的觸感反饋，提高盲操作場合的操作準確度；

　　模塊化智能化通信：將按鈕與數字總線（如PROFINET、EtherCAT或Modbus）結合，實現按鈕狀態的數字化傳輸與遠程監測，方便大規模設備統一管理；

　　環?？苫厥詹牧?/strong>：在塑料外殼和觸點材料上引入更多環?？苫厥詹牧?，降低制造對環境的影響，同時提升按鈕的耐腐蝕與耐老化性能。

　　替代方案與競爭產品

　　ABB、施邁賽（Schneider）、歐姆龍（Omron）等品牌的同類按鈕：各大品牌均推出類似尺寸與功能的工業按鈕，其技術參數相近，可根據價格、供貨渠道及品牌售后服務進行比選；

　　一體化觸摸屏與虛擬按鍵：隨著觸摸屏技術普及，部分控制場合逐步由實體按鈕向觸摸屏切換，尤其是在需要顯示更多信息和多種操作的控制柜中，一塊觸摸屏可集成多種虛擬按鍵功能，節省空間；

　　防爆按鈕：對于石化、電力以及易燃易爆場合，需采用專門的防爆合金按鈕，此類按鈕在防爆性能與安全等級方面高于普通按鈕，但體積、成本也更高；

　　無線遙控開關：在一些對安全性要求極高或操作頻率較低但距離較遠的場合，可選用無線遙控開關+接收模塊，避免現場布線復雜，提高員工操作的安全性。

　　十四、總結與展望

　　ZB2-BE101C作為施耐德電氣ZB2系列中一款經典的常開觸點塑料按鈕，以其模塊化設計、優異的可靠性和長壽命贏得了廣泛市場的認可。通過對其結構組成、技術參數、工作原理、功能特點、安裝接線、選型要點、維護保養、典型案例以及未來發展方向的全面介紹，可見該按鈕在機械設備、配電控制柜、自動化生產線、智能建筑、交通信號、醫療儀器等諸多領域均發揮著重要作用。

　　對于工程技術人員而言，在選擇和使用ZB2-BE101C按鈕時，應結合實際控制系統的電氣參數、環境工況以及人機工學要求進行綜合評估，確保按鈕在穩定運行的同時降低維護成本和意外故障風險。此外，隨著工業4.0與智能制造的不斷推進，按鈕產品也將朝向數字化、智能化、環?；较虬l(fā)展。未來的ZB2系列按鈕，將在功能集成、信息交互、遠程監測以及材料可持續性等方面取得更大突破，為自動化控制系統提供更高效、更可靠的解決方案。

　　綜上所述，深入掌握ZB2-BE101C的基礎知識與應用技巧，對于提升控制系統整體可靠性、減少設備停機率具有重要意義。希望通過本篇詳細介紹，能夠幫助工程技術人員和相關決策者更加全面地理解ZB2-BE101C的性能優勢與應用價值，并在實際項目中靈活選型與應用，實現更高效、更安全、更智能的工業控制目標。
