引言
在現代工業自動化領域中，傳感器技術扮演著至關重要的角色。作為一種常用的接近檢測元件，電感式接近傳感器廣泛應用于生產線自動化、機械制造以及機器人領域。其中，NBN40-L2-E2-V1是由德國倍加福（Pepperl+Fuchs）公司生產的一款矩形電感式接近傳感器，其憑借出色的檢測性能、可靠的防護等級以及靈活的安裝方式贏得了廣大用戶的青睞。本文將從產品概述、結構特征、主要技術參數、工作原理、安裝與調試、應用領域、選型建議、維護與故障處理等多個方面，對NBN40-L2-E2-V1展開詳細討論，力求為讀者提供全面、系統的基礎知識和實用經驗。

一、產品概述

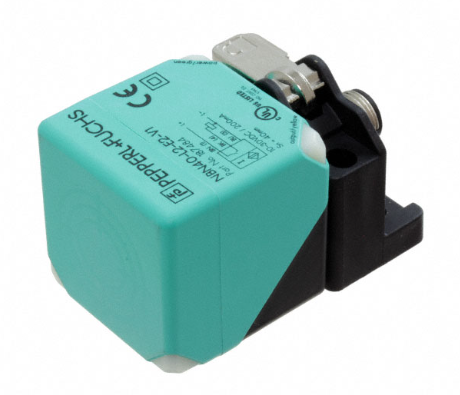

NBN40-L2-E2-V1屬于電感式接近傳感器，其基本特征包括40毫米的額定檢測距離、PNP常開（NO）輸出形式以及非齊平（非嵌入式）安裝方式。該傳感器采用矩形外殼設計，尺寸為40×40×67毫米，可在10至30V DC電源電壓范圍內穩定工作，能夠承載最大200毫安的輸出電流，具有IP69K最高防護等級，能夠適應嚴苛的工業現場環境。傳感器通過四針M12連接器與外部控制電路連接，同時還配備了四個LED指示燈，可實現360度可視的工作狀態提示。

二、結構特征
NBN40-L2-E2-V1的外殼采用高強度聚酰胺（PA）材料制造，既具備優異的機械強度，又能抵抗腐蝕性化學介質對傳感器本體的侵蝕。傳感器頭部設計為雙向可旋轉結構，使安裝時可靈活調整連接器與電纜的方向，以滿足不同空間約束條件下的布線需求。機身尺寸為40×40×67毫米的矩形外形既方便與工裝板或支架進行快速匹配安裝，也使傳感器在有限空間內具有更高的適配性。傳感器前端為非齊平安裝面，需要保持一定的檢測安全距離以避免金屬干擾。此外，IP69K防護等級確保傳感器在高壓水射流清洗環境中也能正常工作，適用于食品加工、制藥、汽車制造等對衛生和清洗要求極高的場景。

三、主要技術參數
主要技術參數：

• 檢測距離（額定距離 s?）：40毫米

• 實際工作距離（s?）：36～44毫米

• 保證檢測距離（s?）：0～32.4毫米

• 輸出類型：PNP常開（NO），三線制

• 工作電壓（U?）：10～30V DC

• 最大輸出電流（I?）：0～200mA

• 開關頻率：最高可達180Hz（或150Hz，根據不同標準檢測）

• 感應衰減系數：鋁（0.33）、銅（0.31）、不銹鋼（0.74）、黃銅（0.38）

• 工作溫度范圍：－25℃～85℃

• 遲滯（H 類型）：約5%

• 電壓降（U_d）：≤2V

• 空載電流（I?）：≤20mA

• 斷態漏電流（I?）：0～0.5mA

• 響應時間（t? 可用前延遲）：80ms

• 外觀尺寸：40×40×67mm

• 防護等級：IP69K

• 外殼材質：聚酰胺（PA）

• 連接方式：M12四針連接器

• LED指示燈：綠色表示工作電壓指示，黃色表示開關狀態指示。

以上技術參數反映了NBN40-L2-E2-V1在各種典型金屬材料上的檢測能力和電氣特性，其中感應衰減系數r_Al=0.33、r_Cu=0.31、r_304=0.74、r_Brass=0.38表明該傳感器對不同材質的金屬目標具有不同的檢測靈敏度，實際安裝和選型時需要結合被測金屬材料來校準檢測距離。

四、工作原理
電感式接近傳感器的核心檢測單元為一個高頻振蕩電路，內部線圈會產生交變磁場。當金屬目標物靠近傳感器前端時，會引起線圈產生的交變磁場能量被金屬目標吸收，導致振蕩電路的振蕩幅度或頻率發生變化。當金屬目標進入到電感傳感器的作用范圍并達到一定程度的振蕩衰減時，傳感器內部的比較電路會將該衰減信號轉換為開關信號，并通過PNP常開輸出線將檢測結果反饋到控制系統。具體而言，對于NBN40-L2-E2-V1，當金屬目標進入到約36～44毫米范圍時，振蕩衰減達到閾值，傳感器輸出端（棕色為電源正極，藍色為電源負極，黑色為輸出線）會從斷開狀態切換到導通狀態，將電源正極通過輸出線輸出至控制器，實現對金屬目標的可靠檢測。

五、安裝與調試
NBN40-L2-E2-V1采用非齊平（non-flush）安裝方式，在安裝時需要在傳感器前端與金屬安裝面之間保留一定的安全距離，以避免被測金屬或鄰近金屬部件對檢測信號造成誤觸發或死區。一般建議非齊平電感傳感器的安裝孔直徑應比傳感器機身直徑大約1～2毫米，并且傳感器前端至少要向外伸出探測面，這樣可以實現最大額定檢測距離；同時，應避免在傳感器檢測區域內出現其它金屬干擾體，否則會導致檢測不穩定或誤動作。
在調試過程中，應先在無金屬干擾環境下通電，檢查傳感器的LED指示燈是否正常工作，綠色指示燈長亮表示供電正常，黃色指示燈則在目標物接近時切換閃爍或常亮，表示開關狀態輸出正常。隨后，將金屬目標緩慢靠近傳感器探頭正面，記錄實際開啟距離并與額定值（40毫米）進行比對，如果發現測量距離顯著偏離額定值，可通過垂直調整傳感器與目標面之間的距離或改變傳感器方向進行微調，確保實際檢測距離在36～44毫米范圍內。
此外，M12連接器在鏈接時應注意密封圈的完整性，避免電纜接口處進水或灰塵堵塞。傳感器外殼防護等級高達IP69K，可以在高壓水射流以及多數化學介質環境下長時間運行，但仍需避免在安裝時強力撞擊外殼，以免損壞內置線路或損傷探頭表面。

六、應用領域
NBN40-L2-E2-V1電感式接近傳感器憑借其穩定的檢測性能和優越的防護特性，被廣泛應用于各類工業自動化場景。以下列舉部分典型應用領域：

1. 物流與倉儲自動化
   在物料分揀和輸送系統中，傳感器可用于檢測金屬托盤、鋼制貨架等的位置與到達狀態，配合可編程邏輯控制器（PLC）實現自動化存取和分揀流程；

2. 工業生產線
   在沖壓、焊接、裝配等工序中，用于檢測金屬工件是否到位、零部件是否安裝到位等，保障生產節拍和加工精度；

3. 機器人與機械手
   用于檢測機器手夾具夾取的金屬工件是否已被正確抓取，以及檢測運動末端執行器與工件的相對位置，實現高精度的自動化抓取與放置；

4. 包裝設備
   用于檢測金屬制閥門、滑軌、金屬制包裝盒等是否進入到位，從而控制包裝設備的開合動作；

5. 電梯與自動扶梯
   可安裝于電梯門的金屬門板上，用于檢測門是否完全關閉，以確保乘客安全，或在自動扶梯側板上檢測金屬構件位置；

6. 食品與制藥設備
   在高壓沖洗環境中，憑借IP69K防護特性，傳感器可以長期承受水槍沖擊，適合用于食品、醫藥生產線的金屬部件檢測；

7. 機床與數控設備
   用于檢測機床導軌、刀具或夾具的位置，為數控系統提供可靠的到位檢測信號；

8. 汽車制造
   在車身沖壓線、焊裝線等環節，用于檢測金屬件位置和姿態，保障焊接質量和裝配精度。

七、選型建議
在選用NBN40-L2-E2-V1之前，應結合具體應用環境與檢測需求進行綜合考慮：

• 檢測對象材質
  不同金屬對電感傳感器的感應衰減系數不同，例如不銹鋼（r_304=0.74）衰減較小，檢測距離較接近額定距離；而銅（r_Cu=0.31）衰減較大，需要更靠近傳感器探頭才能觸發開關。因此，若被測目標為銅制零件，建議預留足夠的安全裕度，或者選用額定檢測距離更大的型號；

• 安裝方式
  NBN40-L2-E2-V1為非齊平安裝，應至少保證探頭端面向外突出被測金屬表面，在安裝時盡量遠離其它金屬結構或金屬壁板，以避免干擾；如需要嵌入式安裝，則需選擇齊平安裝系列型號；

• 環境防護
  系列產品具有IP69K防護等級，可在高壓水射流環境中使用，適用于需要高壓清洗的行業；若現場存在劇烈沖擊或強腐蝕性介質時，需評估傳感器外殼材料是否滿足要求，必要時可加裝防護罩或防撞護欄；

• 輸出類型
  PNP常開（NO）輸出適用于大多數PLC或控制系統的輸入接口；若控制系統需要常閉（NC）或NPN輸出，請選擇相應型號；

• 電氣特性
  額定電壓范圍為10～30V DC，需保證外部電源穩定可靠。如存在電壓波動較大或輸出電流需求超過200mA時，需選型更高規格或在電路中增加保護電路；

• 工作溫度
  傳感器適用于－25℃～85℃的工作環境，如在更高或更低溫度環境下使用，則需要選擇專門的耐高溫或耐低溫型號；

• 響應速度
  NBN40-L2-E2-V1的開關頻率最高可達180Hz，適用于中等速度的物體檢測；若需要更高響應頻率（如高速包裝線），可考慮其他高速系列型號；

• 安裝空間
  矩形外殼尺寸為40×40×67毫米，安裝時需預留足夠的空間以便方向調整與連接器布線；如空間受限，可考慮使用圓柱形或更小外形尺寸的系列產品。

八、維護與常見故障處理

1. 日常清潔與檢查
   雖然NBN40-L2-E2-V1具備IP69K防護等級，但長時間使用后，探頭表面可能會粘附油污、粉塵或其他雜質，影響檢測靈敏度。建議定期斷電后使用柔軟布料或中性清潔劑清潔探頭表面，避免使用硬質金屬工具或腐蝕性化學劑擦拭。

2. 接線檢查
   M12連接器在頻繁插拔或振動環境下，可能出現松動或接觸不良現象。若出現傳感器輸出信號不穩定或時有時無，應首先檢查M12連接器與電纜是否牢固，接線順序是否正確（棕色：+V，藍色：0V，黑色：輸出，白色：不使用）。

3. 干擾源排查
   在高密度金屬環境或多傳感器并列安裝時，可能會出現相互干擾現象?？赏ㄟ^(guò)以下方式排查與避免：

• 增加傳感器間距，使同一批傳感器之間保持足夠的距離；

• 安裝遮光罩或金屬屏蔽板，對非檢測區域進行屏蔽；

• 對電纜采用屏蔽電纜，并將屏蔽層接地，以減少電磁干擾；

4. 目標物檢測異常
   若在正常距離范圍內無法觸發或誤觸發，應檢查被測金屬表面是否生銹、粘附絕緣涂層或存在凸起翹曲等狀況，這些情況會顯著影響傳感器的實際檢測距離。必要時可通過調整傳感器位置或?qū)Ρ粶y(cè)工件進行清潔處理。

5. LED指示故障
   如果綠色電源指示燈不亮，應首先檢查供電電壓是否正常；若綠色燈亮、黃色開關燈不亮，說明傳感器未檢測到目標物或輸出線路異常?？墒褂萌f(wàn)用表測量輸出線的直流電壓，以判斷輸出端是否有開關信號輸出；

6. 編程邏輯測試
   在將傳感器接入PLC或工業控制系統后，需要在程序中對輸入信號進行濾波、去抖動和邏輯判斷處理，以避免因機械振動或電氣干擾導致的誤動作，確?？刂葡到y(tǒng)可靠運行；

7. 存儲與備用
   長期不用的傳感器應存放在干燥、無腐蝕性氣體的環境中，避免潮濕導致內部線路氧化；連接器部分可以涂覆一層防銹油以延長使用壽命。

九、常見問題與解決方案

• 問題一：傳感器通電后LED燈不亮
  解決方案：檢查電源電壓是否在10～30V DC范圍內；確認M12連接器接線是否正確，尤其注意棕色線為+V，藍色線為0V；檢查電纜及接頭是否完好。

• 問題二：目標物接近時傳感器不輸出信號
  解決方案：確認目標物是否為鐵磁性金屬，并檢查實際距離是否在36～44毫米范圍內；若目標金屬材質為不銹鋼或銅，則檢測距離會有所偏差，可適當靠近傳感器；確保前端無附著物或油污導致衰減。

• 問題三：輸出信號斷斷續續或誤觸發
  解決方案：排除其他金屬干擾體是否進入檢測區域；檢查傳感器之間是否間距過近產生串?dāng)_；針對強電磁場環境，可以更換帶有屏蔽功能的傳感器型號；

• 問題四：傳感器長期浸水后失效
  解決方案：雖然傳感器具有IP69K防水防塵能力，但長時間浸泡會導致連接器密封圈失效，建議定期更換密封圈或在高濕環境下加裝防水接頭組件；

十、總結
NBN40-L2-E2-V1電感式接近傳感器憑借其矩形非齊平設計、40毫米額定檢測距離、PNP常開輸出、IP69K防護等級以及靈活的安裝方式，廣泛應用于工業自動化生產線、物流倉儲、機器人裝備以及食品醫藥等領域。本文從產品概述、結構特征、技術參數、工作原理、安裝調試、應用領域、選型建議以及維護與故障處理等方面進行了系統、詳盡的介紹，旨在幫助讀者全面理解該傳感器的基礎知識與應用技巧，促進其在實際工程項目中的高效運用。讀者在實際選型和使用過程中，應結合現場環境與檢測需求，合理調整安裝距離和布線方式，并定期進行維護與巡檢，以最大程度發揮NBN40-L2-E2-V1的性能優勢，為生產設備的安全、高效運行提供可靠保障。

愿本文所述內容能夠?yàn)槟捻?xiàng)目選型與實施提供切實參考，也歡迎在使用過程中及時反饋實際經驗，共同推動電感式接近傳感器技術在工業自動化領域的深入應用與發展。
