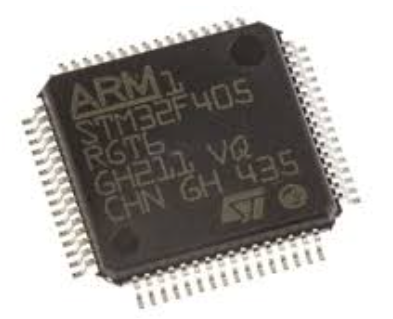

一、STM32F405RGT6簡介
STM32F405RGT6是一款由意法半導體（STMicroelectronics）推出的基于ARM Cortex-M4內核的高性能32位微控制器，隸屬于STM32F4系列。該芯片具有浮點運算單元（FPU）和數字信號處理（DSP）指令集擴展，最高主頻可達168MHz，具備極強的實時處理能力和運算性能，廣泛應用于工業控制、通信設備、消費電子、汽車電子和物聯網等領域。STM32F405RGT6封裝為L(zhǎng)QFP100，包含豐富的片上資源，如1MB Flash、192KB RAM、多路高速ADC/DAC、通用定時器、高級定時器、PWM輸出、各種數字通信接口（包括SPI、I2C、USART、CAN、USB OTG FS、SDIO、Ethernet介面）、靈活的DMA控制器以及多種低功耗模式。此外，該器件支持寬工作電壓范圍（1.8V~3.6V）和-40°C至+85°C工業級溫度范圍，具備高可靠性和穩定性。STM32F405RGT6兼容STM32標準外設庫和HAL驅動庫，并且配合ST官方的調試/編程工具（如ST-LINK/V2）和第三方開發環境（Keil MDK、IAR EWARM、Atollic TrueSTUDIO、SW4STM32等），可以快速實現軟硬件系統的設計與優化。

二、芯片架構與核心特點
STM32F405RGT6內部采用ARM Cortex-M4內核，具有如下核心特點：

• ARM Cortex-M4內核：Cortex-M4是一款集成了DSP指令集的高效能處理器，支持單精度浮點運算單元（FPU），可以在單個時鐘周期內完成浮點運算，從而在音視頻處理、數字信號濾波、傅里葉變換等應用中具有顯著性能優勢。Cortex-M4內核采用六級流水線結構，改善指令吞吐和執行效率，能夠在低功耗模式下仍然保持較高性能，適合實時性要求較高的嵌入式應用場景。

• 分層總線體系結構：STM32F405RGT6的片上總線分為AXI、AHB和APB三層，總線架構如下：AXI總線用于連接內部高速Flash和SRAM；AHB總線用于連接DMA控制器、高速外設（如以太網、USB、SDIO）；APB1和APB2總線分別用于連接低速和高速外設（如USART、SPI、I2C、定時器等）。這種分層設計有助于優化總線帶寬分配和資源調度，使得高速數據傳輸和外設訪問互不干擾，提升系統整體性能。

• Nested Vectored Interrupt Controller（NVIC）：STM32F405RGT6集成了NVIC中斷控制器，支持高達240個中斷向量（外部中斷和內部異常），并且可以靈活地配置中斷優先級，實現搶占式中斷響應。NVIC還支持中斷分組，使得在系統中不同模塊可以根據應用場景分配不同的優先級級別，以提高中斷處理效率和系統實時響應能力。

三、內部存儲資源
STM32F405RGT6在片上集成了豐富的內部存儲器，主要包括：

• 1MB Flash存儲器：該Flash分為多個扇區，支持快速擦寫和編程。Flash的存儲尋址范圍為0x0800 0000至0x080F FFFF，可用于存儲程序代碼、靜態數據、固件更新等。Flash支持頁擦除操作，擦除每個扇區前需先進行解鎖操作，擦除完成后再進行加密鎖操作，保證代碼安全。Flash存儲還支持半頁編程和雙字編程模式，以滿足不同應用場景下的寫入速度與數據對齊需求。

• 192KB SRAM：內部SRAM分為SRAM1（112KB）和SRAM2（64KB），SRAM1可用于存儲運行時數據、堆棧和變量；SRAM2主要用于數據緩存和特殊用途（如CAN接收FIFO）。SRAM區間尋址從0x2000 0000至0x2002 FFFF，支持零等待訪問（zero-wait state）以保證數據訪問效率。SRAM還支持輸出待機模式，通過關閉時鐘減少靜態功耗。

• 系統存儲單元（System Memory）和備份寄存器：系統存儲單元通常用于存放片上Bootloader代碼，應用程序可以在啟動時選擇執行Bootloader以實現固件升級；備份寄存器位于獨立的供電域，在系統進入待機模式或掉電后仍能保持?jǐn)?shù)據，用于存儲時間戳、系統狀態標志等重要信息。備份寄存器的尋址范圍為0x4000 0000至0x4000 03FF。

四、時鐘與復位
時鐘系統是STM32F405RGT6最為關鍵的子系統之一，通過配置PLL和時鐘分頻器，可以根據應用需求靈活設置系統時鐘（SYSCLK）及各外設時鐘（AHB、APB1、APB2）。具體組成如下：

• 內部高速振蕩器（HSI）與內部低速振蕩器（LSI）：HSI內部振蕩頻率為16MHz，用于系統啟動和作為PLL參考時鐘源；LSI內部振蕩頻率約為32kHz，通常用于看門狗定時器和實時時鐘（RTC）。

• 外部高速振蕩器（HSE）與外部低速振蕩器（LSE）：HSE外部晶振頻率范圍通常在4MHz至26MHz之間，可提供更高精度的時鐘源；LSE外部晶振頻率為32.768kHz，用于RTC基礎時鐘。通過配置RTC寄存器，LSE可在獨立電源域中持續運行，即使主系統掉電或進入待機模式，RTC仍能保持正常計時。

• 相位鎖定環（PLL）：STM32F405RGT6內部集成了可以提供高達168MHz主頻的PLL，支持多級分頻與倍頻系數設置。PLL的輸入時鐘可以選擇HSI或HSE，然后經過PLLM、PLLN、PLLP、PLLQ四級系數調整，生成SYSCLK、USB/SDIO/RNG時鐘等。常見的PLLM取值范圍為263，PLLN為50432，PLLP可選2、4、6、8，PLLQ可選2~15，用于為USB、SDIO和其他外設提供48MHz精確時鐘。

• 時鐘樹與分頻：SYSCLK通過AHB預分頻器（AHB Prescaler）分配給CPU內核和AHB總線，AHB時鐘（HCLK）可用于連接高速外設；APB1時鐘（PCLK1）和APB2時鐘（PCLK2）通過APB預分頻器（APB1 Prescaler、APB2 Prescaler）分別對低速和高速外設進行分頻。APB1最大時鐘不得超過42MHz，APB2最大時鐘不得超過84MHz，否則可能導致外設時序異常。

• 復位控制：STM32F405RGT6復位源包括外部NRST引腳、Power-on Reset（POR）、低電壓監測（PVD/Power Voltage Detect）、軟件復位（通過系統控制寄存器SYSRSTCR觸發）以及獨立看門狗（IWDG）復位等。外部NRST引腳可以通過外部按鍵或電路主動拉低觸發復位，NRST引腳連接到內部復位控制模塊，確保各時鐘和寄存器恢復到默認狀態后再重新執行啟動。PVD功能可以監測供電電壓，當電壓低于設定閾值時產生中斷或復位，以防止微控制器在供電不足情況下運行出現異常。

五、封裝與引腳功能
STM32F405RGT6采用100引腳LQFP（Low-profile Quad Flat Package）封裝，引腳均勻分布在四邊，每側各25引腳。主要引腳功能如下：

• 電源引腳：VDD引腳共計6個（VDD1~VDD6），用于為內核、Flash、SRAM和外設提供3.3V電源；VSS引腳共計6個，對應地為地（GND）；VDDA引腳用于模擬子系統（ADC、DAC、溫度傳感器等）供電，需外接3.3V干凈電源，同時配合相應的去耦電容；VSSA為模擬地，用于與VDDA配對；VBAT引腳連接外部電池，供給RTC和備份寄存器在掉電模式下維持計時和數據。

• 時鐘與復位引腳：OSC_IN（PH0）和OSC_OUT（PH1）引腳可外接晶振或諧振器，作為HSE時鐘輸入與輸出；PC14和PC15可外接外部32.768kHz晶體，用于LSE時鐘；NRST（NRST引腳）可外部拉低觸發復位。

• 調試與編程接口：PA13（SWDIO）和PA14（SWCLK）為Serial Wire Debug（SWD）接口引腳，可用于在線調試與編程；PB3（JTDO）、PC3（JTDO）、PA15（JTDI）、PB4（JTRST）等為JTAG功能可選配置，一般僅在多引腳調試場景下使用；BOOT0引腳（PB2）用于選擇系統啟動模式，高電平時從用戶Flash啟動，低電平時進入系統存儲器（Bootloader）。

• 通用輸入輸出（GPIO）：STM32F405RGT6提供多達82個GPIO引腳（默認為復用功能），可配置為數字輸入、數字輸出、模擬輸入、外部中斷或復用外設功能（如UART、SPI、I2C、TIM、CAN、SDIO、Ethernet等）。每個GPIO端口（A~K）可通過寄存器配置其模式、輸出類型、輸出速度、上下拉電阻以及復用映射關系。GPIO電氣特性支持2mA、4mA、8mA、12mA等不同驅動能力以及5級可編程上拉/下拉設置，滿足各種負載驅動要求。

• 模擬輸入輸出接口：STM32F405RGT6集成3組12位ADC（ADC1、ADC2、ADC3），共計16個模擬輸入通道，可以在掃描模式或連續轉換模式下對外部模擬信號進行采樣。芯片還內置2路12位DAC，用于輸出模擬電壓信號，可配置不同分辨率和波形輸出模式。此外，芯片內部還集成溫度傳感器和VBAT采樣功能，可用于工業控制場景下的溫度監測與電池電壓檢測。

• 定時器與PWM：STM32F405RGT6包含3個高級控制定時器（TIM1、TIM8），各具四個互補輸出通道、死區發生器、剎車功能和高速到低速切換能力，適合電機驅動和功率控制等應用；還有通用定時器（TIM2TIM5）和基本定時器（TIM6、TIM7），可實現定時、計數、PWM輸出和輸入捕獲等功能；另外，TIM9TIM14為通用定時器子集，提供基本的PWM輸出和輸入捕獲功能。所有定時器均支持DMA請求，并可與ADC聯動實現高速數據采集。

• 通信外設接口：

• USART/UART（共計6路）：包括USART1~USART6，具備全雙工異步通信能力，支持LIN、IrDA、Smartcard（ISO7816）以及DMA傳輸，最大波特率可達4.5Mbps，可用于與各種串口設備、藍牙模塊、GPS等通信。

• SPI（共計3路）：SPI1~SPI3提供高速全雙工同步串行通信接口，支持主從模式、TI協議和Microwire協議，最大傳輸速率可達42Mbps（在HCLK=84MHz時）。配合DMA可實現不間斷數據流傳輸，適用于Flash存儲器、傳感器、顯示屏等設備。

• I2C（共計3路）：I2C1~I2C3支持主從模式、標準模式（100kHz）、快速模式（400kHz）和快速模式+（1MHz），并且支持10位或7位地址。I2C外設可配合DMA和事件中斷實現高效總線管理，用于與EEPROM、溫濕度傳感器、OLED顯示屏等設備進行通信。

• CAN（2個通道）：CAN1和CAN2支持CAN2.0B協議，最高傳輸速率可達1Mbps，配備64級接收FIFO，具備自動重傳、錯誤檢測與隔離等功能，可用于汽車電子、工業現場總線等需要高可靠通信的場景。

• USB OTG FS：集成全速USB設備/主機/OTG控制器，支持USB2.0全速（12Mbps）并具備內置電池充電檢測（BCD）功能，可用作USB設備或USB主機。USB外設可通過DMA實現高速數據傳輸，適用于U盤、攝像頭、鍵盤鼠標等USB設備。

• SDIO：SDIO接口支持SD/SDHC卡以及MMC卡，最高接口時鐘可達48MHz，可模擬MMC或SDIO中斷，支持多塊FIFO和DMA傳輸，適用于存儲卡讀寫、數據記錄與日志存儲等場景。

• 以太網MAC：STM32F405RGT6集成10/100Mbps以太網MAC，支持MII和RMII接口，并帶有IEEE1588時間戳功能，可與外部PHY配合實現網絡通信。以太網MAC支持雙全雙工傳輸、自動協商、IPv4、ARP、UDP、TCP、ICMP等協議，并配備兩套DMA引擎，適合實時音視頻傳輸、工業以太網和網絡網關等應用。

• 其他接口：I2S接口（基于SPI外設擴展），支持音頻數據傳輸；CAN、CAN2，MDF（模數轉換器過濾器），支持噪聲濾波與調制解調協議；FSMC（靈活靜態存儲器控制器），用于連接SRAM、NOR/NAND Flash、PSRAM、NAND等外部存儲器；以及獨立的硬件加密單元（CRYP）、哈希單元（HASH），可實現AES、DES、MD5、SHA1等算法加速，用于數據加密和安全認證應用。

六、內存映射與系統存儲單元
STM32F405RGT6的內存映射如下：

• 0x0000 0000 – 0x0000 1FFF（System Memory）：片上Bootloader存儲空間，包含ST官方預置的串口/USB或其他接口的Bootloader程序，允許用戶在啟動時通過USART1/USART3或USB DFU模式執行固件升級。通過配置BOOT0引腳和Option Bytes寄存器，可選擇從系統存儲器啟動或從用戶Flash執行主程序。

• 0x0800 0000 – 0x080F FFFF（Internal Flash）：1MB Flash存儲空間，用于存放用戶代碼、常量數據、配置表等。Flash地址空間按扇區劃分，扇區0~11分別為16KB、16KB、16KB、16KB、64KB、128KB、128KB、128KB、128KB、128KB、128KB、128KB等大小，可靈活管理應用程序的更新與存儲。

• 0x2000 0000 – 0x2002 FFFF（Internal SRAM）：共計192KB SRAM，分為SRAM1（0x2000 00000x2001 BFFF，112KB）和SRAM2（0x2001 C0000x2002 FFFF，64KB）。SRAM1用于常規數據存儲和堆棧；SRAM2主要用于CAN接收FIFO或其他需要高速緩存的應用場景。

• 0x4000 0000 – 0x5FFF FFFF（External Peripheral and RAM）：包括外部SDIO、FSMC、USB、Ethernet、GPIO、Timers、ADC、DAC等外設寄存器映射空間，訪問這些地址即可讀寫相應外設的控制與狀態寄存器。

• 0x6000 0000 – 0x9FFF FFFF（External RAM、PC Card）：通過FSMC接口可訪問外部并行存儲器，如SRAM、NOR/NAND Flash或PC Card等。開發者可通過配置FSMC時序和寬度，實現與外部存儲的高速數據交互。

• 0xA000 0000 – 0xDFFF FFFF（External Device）：用戶可通過FSMC或其他外設總線映射外部設備，例如LCD控制器或數字信號處理器等。

• 0xE000 0000 – 0xE00F FFFF（Internal Peripherals）：片上系統寄存器映射區，包含中斷控制器（NVIC）、SysTick定時器、調試組件（DWT、ETM、ITM）、系統控制塊（SCB）、SysTick、MPU等。開發者可通過訪問該區域來配置中斷優先級、系統時鐘、異常處理和調試功能。

• 0xE010 0000 – 0xFFFF FFFF（Private Peripheral Bus, Private peripheral）：主要為CPU私有外設寄存器，如PWR控制、BDMA、保留區域等。

七、功耗與低功耗模式
STM32F405RGT6提供多種低功耗模式，以滿足不同功耗需求場景：

• 運行模式（Run Mode）：在該模式下，CPU和所有外設均可工作，核心時鐘頻率由PLL、AHB、APB分頻器等配置決定。為了降低功耗，可通過降低主頻或關閉不必要的外設時鐘來優化功耗。

• 睡眠模式（Sleep Mode）：在該模式下，CPU停止執行指令，而外設仍然保持時鐘工作狀態，能夠響應中斷。退出睡眠模式時，恢復到運行模式，切換時間較短，適用于需要快速響應中斷的場景。

• 停機模式（Stop Mode）：停機模式下，CPU停止運行，主PLL和HSE關閉，只有內部高速振蕩器（HSI）或低速振蕩器（LSI）可選地保留，部分外設（如RTC、IWDG、WWDG、定時器、外部中斷）仍能運行并喚醒系統。該模式在480μs以內可以喚醒到運行模式，功耗可降低至下幾十微安級別。

• 待機模式（Standby Mode）：待機模式為最低功耗模式，僅保留RTC和備份寄存器電源，其他所有寄存器和外設均失去電源。系統可通過外部復位（NRST）、RTC中斷、喚醒引腳（WKUPx）或IWDG復位來退出待機模式，并從系統復位向量執行程序。待機模式功耗可以降到不到2μA級別，適合超低功耗設計，如電池供電設備。

• Flash and SRAM功耗管理：Flash和SRAM在不同低功耗模式下可分別配置功耗選項，如在停機模式時可關閉SRAM1或SRAM2的時鐘；也可在待機模式時保留SRAM2作為數據備份，同時關閉SRAM1以進一步降低功耗。

• 外設時鐘管理：通過APB和AHB總線時鐘使能寄存器（RCC_APB1ENR、RCC_APB2ENR、RCC_AHB1ENR、RCC_AHB2ENR等）可關閉不需要的外設時鐘，從而減少動態功耗。對于不使用的DMA、USART、SPI、I2C、ADC、CAN等外設，建議在運行模式下及時關閉時鐘。

• 動態電壓調節（DVS/DVB）：STM32F4系列部分型號支持動態電壓調節，可根據運行頻率動態調整內核供電電壓，以進一步降低功耗。雖然STM32F405RGT6自身不集成完整的DVS模塊，但用戶可以通過外部PMIC（Power Management IC）配合應用來實現動態調壓，優化系統能效。

八、片上外設詳解

1. 通用定時器（TIM2~TIM5）
   通用定時器TIM2、TIM3、TIM4和TIM5都基于32位計數器，時鐘源可選為APB1時鐘（PCLK1）或內部PLL輸出。定時器支持輸入捕獲、輸出比較、PWM生成和單脈沖模式（One Pulse Mode, OPM）。用戶可以通過寄存器靈活配置計數時鐘、時基預分頻器（Prescaler）和自動重裝載寄存器（ARR），實現1Hz~幾十MHz范圍內的定時/計數。例如，在M2PWM應用中，TIM4可配置四路通道產生不同相位的PWM信號，用于驅動步進電機。

2. 高級控制定時器（TIM1、TIM8）
   TIM1和TIM8為高級定時器，內置死區生成（Dead-Time Generator）、剎車（Break）功能和互補輸出（Complementary Output），支持中心對齊模式（Center-Aligned Mode）。這使得它們非常適合電機驅動、電源變換器（如逆變器、DC-DC）等需要精確同步控制和安全保護的場景。定時器的剎車功能能夠在檢測到過流、過壓或其他故障時，通過剎車引腳（BKIN）立即將PWM輸出拉低或關閉，保護功率器件不受損。

3. 基本定時器（TIM6、TIM7）
   TIM6和TIM7為16位基本定時器，僅提供基本定時和周期計數功能，無法產生PWM信號，也沒有輸入捕獲和輸出比較功能。它們常用于觸發ADC采樣和DAC更新事件，適合作為基本的PWM驅動定時源或中斷觸發源。由于資源占用小，TIM6和TIM7常被用于軟件延時、系統滴答（SysTick）以外的定時需求。

4. 通用定時器子集（TIM9~TIM14）
   TIM9和TIM12、TIM13和TIM14為16位定時器，TIM9與TIM12、TIM10與TIM11共享時鐘（APB2），TIM13與TIM14共享時鐘（APB1）。這些定時器支持PWM輸出、輸入捕獲和輸出比較，但其通道數相對較少（一般2個或1個通道），適合一些簡單的定時和PWM場景。例如，TIM9的CH1和CH2可用于生成舵機控制PWM信號或測量外部脈沖寬度。

5. ADC子系統（ADC1、ADC2、ADC3）
   STM32F405RGT6集成了三組12位ADC，所有ADC都具有插隊模式（Injected Mode）和普通模式（Regular Mode），支持多通道掃描轉換。每個ADC最多可采樣16個通道，最大采樣率可達2.4 MSPS（在雙ADC同時工作時）。ADC具備中斷、DMA請求和觸發源靈活選擇功能，可與定時器聯動，實現定時觸發ADC采樣，適用于振動檢測、傳感器數據采集、音頻處理等應用。三組ADC還支持多模式轉換，如雙ADC差分模式、三ADC同時模式等，可進一步提高采樣速率或?qū)崿F(xiàn)差分測量。

6. DAC子系統（DAC1、DAC2）
   兩路12位DAC可輸出模擬電壓，電壓輸出范圍為0~VDDA（通常為3.3V）。DAC可通過軟件或定時器觸發更新數據，并且支持DMA傳輸功能，以實現連續數據輸出。除此之外，DAC模塊還帶有波形發生器，可在硬件上直接生成三角波或噪聲信號，常用于信號發生器、音頻合成或測試設備中。

7. 通用同步串口（USART/UART1~6）
   STM32F405RGT6包含6個USART外設，可配置為異步（UART）、同步（USART）或單線（Smartcard/IrDA）。每個USART都支持自動波特率檢測、LIN協議（2.0版）和單線半雙工通信，具備多種幀格式、校驗位、停止位配置，可滿足各種串口通信需求。在高負載場景下，USART還可通過DMA進行數據傳輸，減少CPU中斷開銷。

8. SPI（SPI1~SPI3）與I2S
   SPI1和SPI4（可選）連接到APB2，SPI2和SPI3連接到APB1。SPI模塊支持全雙工（Full Duplex）、半雙工（Half Duplex）和單線雙向（1-line BID）模式，支持軟件管理的NSS引腳或硬件自動管理，最高時鐘速率可達42MHz。SPI可與I2S（內部映射接口）結合，支持I2S Philips標準、MSB對齊和LSB對齊模式，適用于音頻數據傳輸。通過DMA傳輸，SPI和I2S可以實現高速不間斷的數據流，滿足高品質音頻、觸摸屏控制、Flash存儲器讀寫等應用。

9. I2C（I2C1~I2C3）
   三路I2C總線支持標準模式（SM，100kHz）、快速模式（FM，400kHz）和快速模式+（FM+，1MHz）。I2C模塊支持7位和10位地址、一般調用（General Call）以及中斷、DMA等多種事件觸發方式，通過PEC（Packet Error Checking）功能可以提高通信可靠性。I2C常與各種外設（如EEPROM、傳感器、LCD、OLED屏）通信，在傳感網絡和控制總線中應用廣泛。

10. CAN（CAN1、CAN2）
    雙通道CAN控制器可運行在bf (Bus Fault) 安全模式下，支持1 Mbps最高速通信，具有64級接收FIFO緩沖區、自動重傳、位填充檢測、幀校驗。CAN外設還支持時間觸發發送（Time Triggered Transmission）和自動離線檢測功能。在汽車電子通訊、工業總線或分布式嵌入式系統中，CAN總線以其高可靠性、容錯性和抗干擾能力而得到廣泛應用。

11. USB OTG FS
    集成USB 2.0全速（12 Mbps）OTG控制器，可作為設備或主機工作，也可作為OTG在兩種角色之間自動切換。USB外設支持DMA傳輸、低功耗喚醒功能和電池充電檢測（Battery Charging Detection, BCD）協議，可與U盤、攝像頭、HID設備等進行數據交互。通過USB OTG FS實現固件升級、調試串口橋、可移動存儲訪問等功能，可大幅提升系統的可擴展性。

12. SDIO（SDIO1）
    片上集成SDIO接口支持SD卡和SDIO卡，時鐘可達48MHz，支持4位數據總線傳輸模式。通過SDIO中斷和DMA功能，可高效完成基于SD卡的文件系統訪問，例如FatFS。SDIO常用于數據記錄、日志存儲、文件傳輸以及攝像頭圖像緩存等場景。

13. 以太網MAC
    SNAP STM32F405RGT6包含以太網MAC 10/100Mbps，支持IEEE1588時間戳、VLAN、帶寬調度、巨幀（Jumbo Frame）等特性，以太網MAC通過RMII或MII與外部PHY芯片連接，可實現網絡數據傳輸。以太網副外設配合雙DMA通道、緩存隊列有助于減輕CPU負擔。在工業以太網、遠程監控、視頻傳輸?shù)葢?yīng)用中，以太網MAC為嵌入式系統提供可靠的網絡通信能力。

14. FSMC（靈活靜態存儲器控制器）
    FSMC可連接多種外部并行存儲器，包括SRAM、PSRAM、NOR Flash、NAND Flash、PC Card以及LCD控制器。FSMC支持8位、16位、32位總線寬度，具有可編程時序，包括地址建立期、數據保持期、總線復用、突發訪問等參數，可實現外部存儲器的高速數據交換。FSMC常用于需要大容量存儲或高速圖形顯示（如TFT LCD）的嵌入式系統。

九、開發環境與工具

1. 集成開發環境（IDE）
   STM32F405RGT6支持多種主流IDE，包括Keil MDK-ARM、IAR Embedded Workbench、Atollic TrueSTUDIO（現已被STM32CubeIDE替代）、STM32CubeIDE、SW4STM32、Eclipse+GNU ARM插件等。用戶可根據項目需求選擇不同IDE，其中STM32CubeIDE是ST官方推出的免費跨平臺IDE（基于Eclipse），集成了STM32CubeMX配置向?qū)?、GCC編譯器和調試器，支持圖形化外設配置、自動生成初始化代碼和中間件框架，極大縮短開發周期。

2. 芯片支持包（CSP）與硬件抽象層（HAL）
   ST官方為STM32F4系列推出了固件庫（標準外設庫）和HAL庫。HAL庫提供統一的API接口，涵蓋初始化、時鐘配置、中斷管理、DMA、外設驅動等，能夠快速配置各外設并對移植性和可維護性進行優化。用戶通過CubeMX工具生成的代碼會基于HAL庫，通過圖形化界面選擇時鐘、外設、引腳復用、中間件（如USB、Ethernet、FreeRTOS等），并自動生成對應代碼輪廓和Makefile/工程文件，大大降低開發門檻。

3. 調試與編程工具

• ST-LINK/V2及SWD接口：ST-LINK/V2是ST官方的調試器和編程器，通過SWD（Serial Wire Debug）接口與STM32F405RGT6進行通信，支持在線調試、單步執行、斷點設置、寄存器監視和Flash編程。用戶只需將SWDIO（PA13）和SWCLK（PA14）連接到調試器，并配置相應的時鐘頻率，即可開始調試。

• J-Link調試探針：SEGGER推出的J-Link調試器兼容SWD和JTAG接口，提供更高的調試速度和更多的高級功能，如實時變量監視、RTT（Real-Time Transfer）通信等。對于需要高效調試和大規模生產的項目，J-Link可以作為替代ST-LINK的選項。

• 仿真工具與邏輯分析：為了驗證板載硬件或接口電路設計，常配合邏輯分析儀（如Saleae Logic）和示波器進行信號采集與分析，幫助開發者調試I2C、SPI、CAN、UART等時序協議，以及分析ADC采樣波形和時鐘抖動等問題。

4. 軟件調試與性能分析

• SWV（Serial Wire Viewer）：通過調試探針的SWD接口，STM32F405RGT6可以在運行階段向調試器發送跟蹤數據，例如變量變化、函數調用棧、ITM（Instrumentation Trace Macrocell）事件等。開發者可在Keil MDK或STM32CubeIDE中使用SWV實時監測變量、CPU利用率、周期計數器，幫助優化算法和嵌入式RTOS性能。

• DWT（Data Watchpoint and Trace）：Cortex-M4內核內置DWT單元，可實現訪問地址監視、性能計數器等功能，用于統計指令周期、測量代碼執行時間、統計緩存未命中次數等。通過配合SWV或ETM（Embedded Trace Macrocell），開發者可進行深入性能分析和系統優化。

• RTOS支持：STM32F405RGT6強大的運算能力和豐富的片上資源能夠支持實時操作系統（RTOS），如FreeRTOS、CMSIS-RTOS RTX、Micrium μC/OS-II/III。RTOS提供任務管理、時間片調度、信號量與消息隊列等機制，使得多任務并發、實時性需求較高的項目開發更加規范和高效。

十、電氣特性與可靠性

1. 供電電壓與溫度范圍
   STM32F405RGT6的工作電壓范圍為1.8V3.6V，其中3.0V3.6V為典型應用范圍，外設皆以3.3V電壓供電。VDDA（模擬供電）和VDD（數字供電）均需接在穩定的3.3V電源上，并在電源引腳旁配備適當容量的去耦電容以降低電源噪聲。芯片可支持-40°C至+85°C的工業級溫度范圍（Tj = -40°C 至 +105°C），并且在極端溫度環境下仍能保持穩定性能。

2. I/O電平與驅動能力
   GPIO引腳支持5種輸出驅動能力（2 mA、4 mA、8 mA、12 mA、16 mA），并可配置為推挽輸出（Push-Pull）或開漏輸出（Open-Drain）。在不同驅動能力下，可驅動不同負載，最大支持3.3V電平輸出。輸入閾值可配置為TTL（低電平閾值1.5V，最高輸入電平3.6V）或CMOS等級（低電平閾值0.4V、高電平閾值2.0V）。GPIO還支持軟件可編程上拉/下拉電阻，以在輸入口未連接外部上拉/下拉電阻時避免浮空狀態。

3. 靜電防護與抗干擾
   所有GPIO引腳均具備ESD（電氣靜電放電）保護，能夠承受大于±4kV的接觸靜電放電（HBM模型）。為提高系統的抗干擾能力，用戶應在電源引腳和模擬輸入通道附近布置去耦電容，避免長導線導致的電磁干擾。同時，在高速信號（如USB、Ethernet、SDIO）路徑上，需要注意阻抗匹配、差分信號走線和屏蔽，以降低反射和串?dāng)_。

4. 可靠性與加密功能
   STM32F405RGT6集成CRC（循環冗余校驗）加速器，用于校驗數據完整性，可生成32位CRC校驗值。此外，芯片內部還有硬件加密模塊（CRYP），支持AES、DES、TDES等加密算法硬件加速，可大幅提升數據加密/解密速度。HASH單元支持MD5、SHA1哈希計算，可用于安全認證、數字簽名等安全應用。通過加密模塊，開發者可以在物聯網節點或安全敏感場景下實現高效的加解密功能，提高系統安全性。

十一、常見應用場景

1. 工業控制
   在工業自動化領域，STM32F405RGT6憑借其高性能處理能力和豐富的通信接口，可用于PLC控制器、運動控制、機器人視覺處理、傳感器數據采集與分析等場景。例如在運動控制中，利用TIM1/TIM8的高級定時器生成精確的脈寬調制波形來驅動伺服電機或步進電機，結合編碼器反饋實現閉環控制。通過以太網MAC或CAN接口與上位控制系統進行實時數據交換，支持現場總線協議（如Modbus/TCP、EtherCAT），大幅提升系統自動化水平。

2. 嵌入式音頻處理
   STM32F405RGT6內置浮點單元和DSP指令，能夠在音頻處理、聲學信號濾波、回聲消除、噪聲抑制等算法上實現硬件加速。通過I2S與外部音頻編解碼器（CODEC）連接，可實現采樣率高達48kHz甚至96kHz的音頻數據傳輸。同時，利用DMA將音頻數據直接從ADC/DAC傳輸至內存或音頻緩沖區，降低CPU負載。該方案可用于智能音箱、車載音響、麥克風陣列、語音識別模塊等產品。

3. 消費電子與智能家居
   STM32F405RGT6在智能家居領域常見應用包括智能網關、無線控制器、觸摸屏面板、智能燈光控制、智能插座和智能攝像頭等。通過以太網或Wi-Fi模塊與云端服務交互，實現遠程監控與控制。內置LCD-TFT控制器（通過FSMC與外部LCD驅動鏈接）可驅動分辨率高達800×480的彩色觸摸屏，支持圖形界面顯示。結合FreeRTOS等RTOS實現多任務并發處理，如同時處理觸摸輸入、網絡通信、傳感器數據采集和本地控制邏輯。

4. 醫療設備
   在醫療器械領域，STM32F405RGT6可用于便攜式監護儀、手持超聲檢測儀、血糖儀、心電圖儀等設備。由于ADC采樣精度高、帶寬大，并且具備硬件加密功能，可以保障采集數據的準確性與安全性。通過USB接口與PC或平板電腦連接，實現數據實時傳輸與存儲。功耗優化和低功耗模式使得電池供電型設備具有更長的續航時間，滿足便攜醫療設備的要求。

5. 無人機與機器人
   在無人機飛控系統中，STM32F405RGT6的高性能計算能力和豐富的外設接口使其成為常見的飛控主控芯片。它可通過SPI或I2C連接慣性測量單元（IMU）、氣壓計與GPS模塊，通過USART或CAN與遙控器通信，通過PWM輸出控制電機ESC（電子調速器）。浮點運算單元加速的姿態解算算法和PID控制能夠?qū)崿F(xiàn)穩定的飛行控制。對于機器人平臺，STM32F405RGT6同樣可以作為主控制器，處理視覺數據（外接攝像頭模塊）、路徑規劃算法與舵機控制，實現自主導航、避障與智能交互。

十二、開發實用技巧與注意事項

1. 時鐘配置優化
   在設計應用時，首先需要根據系統需求選擇合適的時鐘源與PLL配置，確保主頻、外設時鐘（如ADC、USB、Ethernet）滿足最大速率要求。例如，若需要使用USB OTG FS，必須保證PLLQ輸出48MHz的精確時鐘；使用SDIO時，需要提供48MHz時鐘給SD卡。建議充分利用STM32CubeMX工具進行時鐘樹配置與驗證，避免手動計算復雜參數時出現錯誤。

2. 外設GPIO復用與引腳沖突
   由于STM32F405RGT6的GPIO引腳功能復用靈活，開發時需提前在原理圖和PCB設計階段規劃好各外設引腳，避免出現多個外設搶占同一引腳或引腳之間交叉干擾的情況。通過STM32CubeMX圖形化界面可以直觀查看引腳復用情況，并生成對應的初始化代碼。若在運行中需要?jiǎng)討B(tài)切換某些引腳功能，也需考慮時序和軟件延遲，以免出現引腳狀態異常導致通信故障。

3. 中斷與優先級管理
   對于需要實時響應的外設，如USART接收、ADC轉完成或定時器觸發等，應盡量使用中斷或DMA方式而非輪詢。中斷優先級分組需根據系統設計合理劃分，在Cortex-M4中，優先級分組可以設置搶占優先級和響應優先級。如某些關鍵中斷（如電機剎車故障、過壓保護）需要更高優先級，以保證系統可靠性。注意在使用FreeRTOS等RTOS時，系統會使用部分中斷通道，需要避免與系統滴答（SysTick）沖突。

4. DMA的合理使用
   DMA可大幅降低CPU的數據傳輸負擔，尤其在高速數據采集和輸出場景（如ADC連續采樣、音頻數據傳輸、外部存儲讀寫）中具有顯著優勢。使用DMA時，需要配置好傳輸方向（內存到外設或外設到內存）、數據寬度、循環模式（Circular Mode）、傳輸完成中斷等，同時要注意數據緩存一致性問題。Cortex-M4架構中存在多個緩存級別（指令緩存、數據緩存），在使用DMA后可能需要手動進行緩存清除或無緩存區域訪問，以避免數據不一致。

5. 電源去耦與PCB布局
   在PCB設計時，應在VDD與VSS引腳附近放置足夠數量的去耦電容（如0.1μF和4.7μF組合），以濾除電源噪聲和瞬態沖擊。VDDA和VSSA引腳也需使用0.1μF陶瓷電容對地去耦，并保持模擬與數字地相對獨立，減少數字信號對ADC/DAC測量精度的干擾。對于高速信號走線（如USB、Ethernet、SDIO、FSMC），需進行阻抗匹配和差分走線設計，縮短時鐘線長度，避免彎曲過度，以減少信號反射和衰減。

6. JTAG/SWD外設與安全保護
   在量產階段，為了防止知識產權泄露或代碼被篡改，常常需要禁用JTAG/SWD調試接口并啟用讀保護（Read Protection）。STM32F405RGT6提供了Option Bytes配置區，可通過設定讀寫保護等級（Level 0~Level 2）來限制外部調試器對內部Flash和RAM的訪問。特別注意：一旦將讀保護設置為L(zhǎng)evel 2，將永久禁用調試功能且不可反向操作，需謹慎對待。

7. 實時時鐘（RTC）配置
   如果項目需要時間戳、鬧鐘鬧醒等功能，可以使用RTC模塊。需要外接32.768kHz晶振到PC14/PC15引腳作為L(zhǎng)SE時鐘源，并在初始化時啟用備用域電源（Backup Domain）供電。當系統進入停機或待機模式時，RTC仍然可以保持運行，并在預設時間通過RTC Alarm事件或Tamper檢測喚醒CPU。RTC配置完成后，需要對備份寄存器進行初始化和校驗，以防止系統上電后重復初始化導致時間丟失。

8. 軟件自舉與Bootloader設計
   對于需要實現固件在線升級（FOTA）的系統，可在用戶Flash中預留特定區域存放自定義Bootloader。自定義Bootloader通過檢測外部接口（如UART、USB、Ethernet）是否有升級請求，若有則進入Bootloader模式接收新的固件映像并寫入Flash指定扇區，然后跳轉到新固件入口。設計Bootloader時需考慮兩段式/多段式存儲布局、CRC校驗策略以及可回滾機制，以防止在升級過程中出現中斷導致系統不可用。

十三、典型應用案例分析

1. 基于STM32F405RGT6的智能無人機飛控
   在無人機飛控系統設計中，STM32F405RGT6作為核心飛控MCU，通過I2C與MS5611氣壓計通信獲取氣壓高度數據，通過SPI與IMU（如MPU6050/MPU9250）通信獲取加速度、角速度數據，通過USART接收GPS模塊數據，通過PPM或SBUS讀取遙控器指令，利用TIM1/TIM8生成PWM波驅動四軸電機，通過PID算法實現姿態解算和推力分配。飛控程序常在FreeRTOS上運行，用任務分時處理傳感數據、飛控計算、通信和輸出控制，利用DMA降低數據搬運開銷。

2. 工業PLC可編程控制器
   在工業PLC中，STM32F405RGT6可作為中央處理單元，通過多路數字量輸入（DI）和數字量輸出（DO）控制現場執行器，通過ADC采集模擬量（如420mA電流信號或010V電壓信號），通過CAN或Ethernet總線實現與上位SCADA系統的數據交互。PLC程序通過定時掃描或事件觸發方式執行邏輯控制、PID調節、通訊協議解析等功能，系統冗余設計和Watchdog機制提升可靠性。利用外部EEPROM或SD卡存儲歷史數據，可實現數據記錄和故障追蹤。

3. 車載信息娛樂系統（Infotainment）
   在車載信息娛樂系統中，STM32F405RGT6可負責中控屏的觸摸控制、音頻信號處理和基本網絡通信任務。通過FSMC接口連接TFT LCD驅動器，實現高分辨率圖形界面顯示，通過I2S與音頻放大器連接，實現音樂播放和語音導航提示，通過CAN與車載總線通信獲取車輛狀態信息（如車速、發動機狀態），通過USB OTG與U盤或手機進行音頻文件讀取或充電功能。利用RTC和備份域維持時間信息，即使車輛斷電，仍可保留系統時間。

十四、常見外部器件選型與配置

1. 晶振與時鐘電路
   對于HSE時鐘，常選用8MHz~25MHz的晶振，根據系統對速度與功耗的權衡進行選擇。例如，若計劃主頻為168MHz，可選用8MHz外部晶振，通過PLL倍頻倍增到168MHz；如果使用16MHz晶振，則需設置PLLM=16，PLLN=336，PLLP=2來獲得168MHz主時鐘，同時PLLQ=7可輸出48MHz給USB/SDIO。外部晶振需配合合適的負載電容和外圍電阻，并保證地線回流路徑短且緊湊。

2. 電源管理與穩壓芯片
   STM32F405RGT6工作電壓為3.3V，但內核供電可能需要1.2V，以降低功耗并滿足主頻需求。若需要?jiǎng)討B(tài)電壓調節，可選擇高效率LDO（如LD3985或MIC5504）或降壓型DC-DC芯片（如TPS62150、MP1584等）提供1.2V內核電壓；同時使用低噪聲LDO（如TLV70033）為VDDA供電，保證ADC/DAC精度。電源設計應注意紋波電壓、負載瞬態響應和熱設計，以避免MCU在高負載下復位或性能下降。

3. 外部存儲器

• Flash/NOR：通過FSMC接口連接外部NOR Flash（如W29N01或MT28EW128ABA），可擴展程序存儲容量或?qū)崿F(xiàn)鏡像備份功能。在需要大容量存儲或快速啟動的應用中，可以將Bootloader映像存放在外部NOR，降低內部Flash尺寸需求。

• SDRAM/PSRAM：若應用需要大容量數據緩存（如圖形顯示、視頻處理、實時音頻流），可以通過FSMC接口連接外部SDRAM（如MT48LC256M16A2）或PSRAM（如IS61LV25616BLL），擴展片上SRAM，實現更大內存空間。SDRAM控制器可通過SDRAM時序參數配置實現CPU到SDRAM的高速讀寫。

• EEPROM/I2C Flash：對于數據記錄、配置參數存儲，可使用I2C接口的EEPROM（如AT24C256）或SPI接口的串行Flash（如W25Q16）。EEPROM具有字節可擦寫的特點，方便頻繁更新參數；串行Flash則具備較大容量和更高讀速率，適合存放日志文件或圖像數據。

4. 電平轉換與保護電路
   在與3.3V以外的外部設備（如5V傳感器、RS232通信）連接時，需要電平轉換器（如TXS0108E、74HC4050）或光耦隔離（如HCPL-0500）進行電平匹配和信號隔離。E鍵在現場總線應用（如RS485/CAN）時，需準備差分收發器（如SN65HVD230、MCP2551）以及相應的終端匹配電阻和共模扼流圈。為保護MCU引腳，建議在長線輸入處添加TVS管或二極管陣列，以防止靜電放電和浪涌沖擊。

十五、常用開發庫與中間件

1. STM32CubeMX與STM32CubeF4

• STM32CubeMX：一款基于圖形界面的配置工具，通過拖拽引腳和外設進行硬件資源規劃，并自動生成初始化代碼和工程框架。STM32CubeMX同時支持時鐘樹配置、中間件選?。ㄈ鏤SB Device/Host、TCP/IP堆棧、FatFS文件系統、FreeRTOS等）、GPIO復用沖突檢測和代碼導出到Keil、IAR、SW4STM32、STM32CubeIDE等多種環境。

• STM32CubeF4：ST官方為STM32F4系列推出的固件庫，包括HAL驅動、LL（Low-Layer）驅動、USB中間件、TCP/IP（LwIP）、FatFS、圖形庫（TouchGFX）、文件系統、FreeRTOS內核等組件。用戶可在CubeMX中選中所需中間件，生成對應的調用示例和模板代碼，以便快速集成到應用中。

2. FreeRTOS和安全性中間件

• FreeRTOS：一款小型、高效的實時操作系統內核，提供任務調度、信號量、消息隊列、互斥鎖、軟件定時器等功能。與HAL驅動庫無縫集成，支持SysTick作為時基，實現實時多任務管理。通過FreeRTOS，可以將不同功能模塊（如傳感器采集、通信協議解析、控制算法）以任務形式組織，提高代碼可維護性和擴展性。

• TrustZone與安全啟動：對于安全要求高的應用，可考慮使用具有ARM TrustZone擴展的STM32系列型號（如STM32L5、STM32H7系列）。雖然STM32F405RGT6本身不具備TrustZone功能，但可以結合外部安全芯片（如STSAFE系列）或軟件加密庫，實現在設備上存儲密鑰、執行安全引導以及加密通信的能力。

3. 圖形界面與觸摸屏開發

• TouchGFX：ST官方提供的圖形框架，可在STM32F405RGT6與外部LCD驅動器結合中使用，支持硬件加速、GUI設計器、動態主題、抗鋸齒文本渲染等高級功能。通過TouchGFX Designer可以可視化設計界面并生成代碼，快速實現復雜的人機交互界面。

• LittlevGL（LVGL）：一個開源的輕量級圖形庫，支持圖形控件、多點觸摸、動畫特效和可定制主題。結合外部LCD驅動和觸摸控制器，可在STM32F405RGT6上實現性能良好、交互流暢的GUI界面，適合智能家居、醫療設備、車載儀表等應用。

十六、常見問題及排查方法

1. 時鐘配置失誤導致外設無法工作
   許多新手在使用STM32CubeMX或手動編寫時鐘配置代碼時，可能忽略了APB1/APB2預分頻器的限制。例如，啟用CAN或USART時，如果APB1時鐘超過42MHz，會導致通信失敗。建議在CubeMX中檢查“Clock Configuration”窗口中的時鐘樹圖示，確認APB1≤42MHz、APB2≤84MHz，并且USB/SDIO需要48MHz時鐘。

2. ADC轉換結果不準確或噪聲較大
   可能原因包括VDDA噪聲、模擬地回流路徑設計不合理、ADC采樣時間設置過短等。為解決此問題，建議在VDDA引腳加大容量去耦電容（如10μF陶瓷+1μF鉭電容組合），并確保VSSA與VSS正確連接。ADC采樣時間（Sampling Time）可以適當增加，以提高采樣電容充放電時間。對于差分測量，可使用差分輸入電路或單端輸入搭配運算放大器前置濾波，降低干擾。

3. USB枚舉失敗或中斷頻繁
   USB OTG FS應用時，如果外部晶振或PLL配置錯誤，可能導致USB時鐘不能精確輸出48MHz，從而導致USB枚舉失敗。建議檢查PLLQ是否設置為提供精確48MHz時鐘，并確保USB D+、D-引腳的走線長度匹配、阻抗一致，并且?guī)в泻线m的上拉電阻。使用Oscilloscope觀察USB電平，可排查信號抖動或噪聲過大等問題。

4. 以太網通信丟包或卡頓
   以太網MAC功能高度依賴PHY配置與時鐘精度。如果RMII/MII時鐘與PHY不匹配，會導致鏈路抖動。需要確認外部PHY的晶振或時鐘源頻率與STM32的參考時鐘一致。若使用外部PHY（如LAN8720、KSZ8081），請檢查PHASE-Locked Loop (PLL) 配置、RMII_REF_CLK引腳分配和PHY復位時序。使用網絡分析工具（如Wireshark）捕獲網絡數據包，可幫助開發者定位丟包原因。

5. Bootloader無法識別固件映像
   在設計自定義Bootloader時，常出現Bootloader無法識別應用程序的情況?？赡茉虬‵lash映像地址偏移、CRC校驗碼錯誤、跳轉地址配置錯誤等。建議在Bootloader中打?。ㄍㄟ^(guò)串口或LED閃爍）檢查Boot標志、映像頭信息、CRC校驗值是否與實際固件一致。確認應用程序鏈接腳本（.ld文件）中設置的起始地址與Bootloader約定地址相同。采用雙備份策略時，應確保更新后老版本仍可回滾。

十七、生態系統與社區資源

1. STM32Cube官方文檔
   ST官方提供了全面的STM32F4系列參考手冊（RM0090）、數據手冊（Datasheet）、外設庫手冊以及應用筆記（ANxxxx系列）。開發者可在ST官網下載最新文檔，以獲取最全面的寄存器描述、寄存器位域解釋、外設模塊功能說明以及應用示例。

2. 開源社區與示例工程

• GitHub：在GitHub上有大量基于STM32F405RGT6的開源項目，包括飛控固件（如PX4、Betaflight）、音頻處理示例（如STM32F4-Discovery Demo）、圖形界面示例（如TouchGFX示例）等。開發者可以參考這些工程快速上手、借鑒優秀代碼和架構設計。

• STM32論壇與STM32 China官方社區：ST官方社區和第三方論壇（如電子發燒友EDN、51CTO、CSDN等）上也有大量技術問答和經驗分享，涉及開發調試、性能優化、電路設計、PCB布線、低功耗方案等各方面。在遇到疑難問題時，可以先通過搜索引擎或論壇關鍵詞查詢，往往能快速定位并解決問題。

3. 第三方中間件與庫

• FreeRTOS移植包：ST官方提供了針對STM32F4系列的FreeRTOS移植包（CMSIS-RTOS API），開發者可直接在CubeMX中勾選FreeRTOS選項，自動生成FreeRTOS初始化代碼和配置文件。

• LwIP（輕量級TCP/IP協議棧）：通過CubeMX可集成LwIP，實現以太網協議棧功能，支持DHCP、TLS、HTTP、MQTT等協議。結合STM32F405RGT6的以太網MAC和適當?shù)耐獠縋HY，可以快速打造網絡應用。

• FatFS文件系統：FatFS是一個通用的FAT文件系統移植庫，可通過SDIO或SPI與SD卡連接，實現文件讀寫、目錄訪問。開發者可使用CubeMX自動生成FatFS與SDIO初始化代碼，以便在嵌入式系統中實現數據存儲與日志管理功能。

十八、總結與展望
STM32F405RGT6作為STM32F4系列中的高性能代表，以其強大的Cortex-M4內核、豐富的片上外設以及靈活的低功耗特性贏得了廣泛的市場認可。它不僅適合于需要浮點運算和DSP加速的高端嵌入式應用，也同樣適用于中檔消費電子與工業控制場景，體現出極高的性價比和擴展性。通過STM32CubeMX、HAL庫和FreeRTOS等工具，開發者能夠快速完成硬件資源規劃與軟件框架搭建，大幅縮短開發周期；同時，豐富的社區資源和開源項目也提供了眾多參考案例，方便快速上手與項目迭代。

展望未來，隨著物聯網、人工智能、智能駕駛等領域的快速發展，嵌入式系統對實時處理能力、低功耗特性、安全性與聯網能力的要求將越來越高。雖然STM32F405RGT6已具備了較為全面的功能和優異的性能，但在某些高端應用場景中，可能需要更強的AI加速、硬件安全隔離或更低功耗的設計，此時可以考慮STM32H7系列、STM32L5系列或STM32MP1系列（帶有Cortex-A核心的MPU），滿足更復雜的應用需求。然而，對于絕大多數中檔應用，STM32F405RGT6仍然是一個成熟穩定、生態完善、成本合理的首選方案。開發者在應用設計時，應綜合考慮系統性能、成本、功耗、可維護性和安全性等因素，通過合理的硬件選型、軟件架構與功耗優化，最大化發揮STM32F405RGT6的性能優勢，為產品提供可靠、高效的解決方案。
