STM32F405RGT6中文芯片手冊詳解

一、芯片概述

1.1 產品簡介

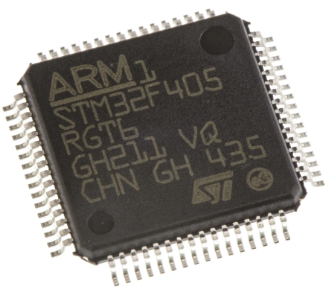

STM32F405RGT6是意法半導體（STMicroelectronics）推出的一款高性能32位微控制器，基于ARM Cortex-M4內核，工作頻率高達168MHz。該芯片集成了浮點運算單元（FPU）和DSP指令集，具備強大的計算能力和實時處理性能，適用于工業控制、通信設備、物聯網、醫療設備等多個領域。

1.2 核心特性

• 高性能內核：Cortex-M4內核，支持單精度浮點運算和DSP指令集。

• 豐富存儲器：內置1MB Flash和192KB SRAM，支持外部存儲器擴展。

• 低功耗設計：支持Sleep、Stop、Standby等多種低功耗模式，滿足不同應用場景的功耗需求。

• 外設接口豐富：提供USART、SPI、I2C、USB、CAN等多種通信接口，支持多協議通信。

• 模擬功能強大：內置3個12位ADC、2個12位DAC，支持高精度模擬信號采集和處理。

• 安全特性：支持讀保護、寫保護、硬件加密等安全功能，保障系統數據安全。

1.3 應用領域

• 工業自動化：PLC控制器、工業機器人、傳感器網絡、驅動器控制等。

• 智能家居：智能燈光系統、智能門鎖、智能家電控制等。

• 智能交通：車載系統、交通信號控制器、車輛診斷系統等。

• 醫療設備：心電圖儀、血壓計、血糖儀等數據采集與處理設備。

• 消費電子：手機、平板電腦、電視機、音響等設備的控制與管理。

• 安防系統：視頻監控、入侵報警、門禁系統等。

• 汽車電子：汽車電控系統、車載娛樂系統、車載導航系統等。

二、芯片架構與內存配置

2.1 芯片架構

STM32F405RGT6采用ARM Cortex-M4內核，支持Thumb-2指令集和單精度浮點運算。內核集成了自適應實時ART加速器，結合90nm工藝技術，可提供高達168MHz的線性性能。芯片內部包含兩條APB總線、三條AHB總線和32位多AHB總線矩陣，支持高速數據傳輸和低延遲外設訪問。

2.2 內存配置

• Flash存儲器：1MB容量，支持程序存儲和數據存儲，可在設備運行過程中進行編程。

• SRAM存儲器：192KB容量，包括64KB的CCM（數據和指令后備緩沖區）和128KB的通用SRAM，支持高速數據訪問。

• 備份SRAM：4KB容量，用于存儲關鍵數據，支持VBAT電源供電，可在系統斷電時保持數據。

2.3 特殊功能區域

• 系統存儲器：用于存儲啟動代碼和硬件配置信息，支持ISP（在系統編程）功能。

• 選項字節：用于配置芯片的安全特性、讀保護、寫保護等功能。

• 引導模式：支持從系統存儲器、Flash存儲器或SRAM啟動，可通過BOOT0和BOOT1引腳配置。

三、外設功能詳解

3.1 GPIO（通用輸入輸出）

STM32F405RGT6提供51個可編程I/O引腳，支持多種功能配置：

• 輸入模式：上拉輸入、下拉輸入、浮空輸入、模擬輸入。

• 輸出模式：推挽輸出、開漏輸出、復用推挽輸出、復用開漏輸出。

• 功能復用：支持USART、SPI、I2C、TIM、ADC等多種外設功能復用。

• 中斷功能：支持外部中斷和事件觸發，可配置上升沿、下降沿或雙邊沿觸發。

3.2 ADC（模數轉換器）

• 規格：3個12位ADC，支持16個外部通道和2個內部通道，采樣率高達2.4MSPS。

• 功能：支持單次轉換、連續轉換、掃描模式、注入模式等多種轉換模式。

• 校準：支持硬件自動校準和手動校準，提高轉換精度。

• 應用：用于模擬信號采集，如傳感器信號、電壓監測、電流監測等。

3.3 DAC（數模轉換器）

• 規格：2個12位DAC，支持噪聲波形生成和三角波形生成。

• 功能：支持單通道輸出和雙通道輸出，輸出電壓范圍可配置。

• 應用：用于音頻信號生成、波形生成、控制信號輸出等。

3.4 TIM（定時器）

• 基本定時器：2個16位基本定時器，用于生成PWM信號或時間延遲。

• 通用定時器：10個16位通用定時器，支持輸入捕獲、輸出比較、PWM生成等功能。

• 高級定時器：2個32位高級定時器，支持死區時間生成、互補輸出、剎車輸入等功能，適用于電機控制。

• 應用：用于電機控制、PWM生成、時間測量、信號生成等。

3.5 USART（通用同步異步收發器）

• 規格：3個USART接口，支持全雙工通信，波特率可配置。

• 功能：支持硬件流控、DMA傳輸、中斷處理等功能。

• 應用：用于與外部設備進行串行通信，如傳感器、編碼器、驅動器等。

3.6 SPI（串行外設接口）

• 規格：3個SPI接口，支持全雙工和半雙工通信，數據速率可配置。

• 功能：支持主從模式切換、硬件CS控制、DMA傳輸?shù)裙δ堋?/span>

• 應用：用于與外部存儲器、傳感器、LCD顯示屏等設備進行通信。

3.7 I2C（內部集成電路總線）

• 規格：2個I2C接口，支持標準模式（100kHz）和快速模式（400kHz）。

• 功能：支持主從模式切換、7位和10位地址模式、DMA傳輸?shù)裙δ堋?/span>

• 應用：用于與EEPROM、傳感器、LCD顯示屏等設備進行通信。

3.8 USB（通用串行總線）

• 規格：1個USB OTG接口，支持全速（12Mbps）和高速（480Mbps）模式。

• 功能：支持設備模式和主機模式切換、DMA傳輸、中斷處理等功能。

• 應用：用于與PC、移動設備、外部存儲器等進行通信。

3.9 CAN（控制器局域網）

• 規格：1個CAN接口，支持CAN 2.0A和CAN 2.0B協議。

• 功能：支持標準幀和擴展幀格式、DMA傳輸、中斷處理等功能。

• 應用：用于汽車電子、工業控制等領域的網絡通信。

3.10 電源管理

• 電源模式：支持Sleep（睡眠）、Stop（停止）、Standby（待機）等多種低功耗模式。

• 電源監控：支持可編程電壓檢測器（PVD），用于監控電源電壓并觸發中斷。

• 電池備份：支持VBAT引腳，用于連接電池電源，在系統斷電時保持關鍵數據。

四、系統時鐘與復位

4.1 系統時鐘

• 時鐘源：支持HSE（高速外部時鐘）、HSI（高速內部時鐘）、LSE（低速外部時鐘）、LSI（低速內部時鐘）等多種時鐘源。

• 時鐘樹：通過PLL（鎖相環）和分頻器配置系統時鐘、APB總線時鐘、AHB總線時鐘等。

• 時鐘安全：支持時鐘監控和故障檢測，確保系統時鐘穩定可靠。

4.2 復位機制

• 上電復位：系統上電時自動觸發復位，初始化芯片狀態。

• 外部復位：通過NRST引腳接收外部復位信號，手動觸發復位。

• 看門狗復位：支持獨立看門狗（IWDG）和窗口看門狗（WWDG），用于監控系統運行狀態并在異常時觸發復位。

• 軟件復位：通過寫復位寄存器觸發軟件復位，重新初始化芯片狀態。

五、固件庫與開發指南

5.1 固件庫概述

STM32F405RGT6支持ST官方提供的固件庫（STM32F4xx Standard Peripheral Library），用于簡化外設配置和開發流程。固件庫包含以下組件：

• CMSIS（Cortex Microcontroller Software Interface Standard）：提供與內核相關的底層函數和宏定義。

• 外設驅動：提供GPIO、ADC、DAC、TIM、USART、SPI、I2C、USB、CAN等外設的驅動函數和配置示例。

• 中間件：提供FATFS文件系統、FreeRTOS實時操作系統等中間件支持。

5.2 開發環境

• 開發工具：支持Keil MDK、IAR Embedded Workbench、STM32CubeIDE等開發環境。

• 調試工具：支持J-Link、ST-Link等調試器，用于程序下載和調試。

• 編程語言：支持C語言和匯編語言編程，推薦使用C語言進行開發。

5.3 開發流程

1. 創建工程：在開發環境中創建STM32F405RGT6工程，配置芯片型號和時鐘樹。

2. 配置外設：使用固件庫或STM32CubeMX工具配置GPIO、ADC、DAC、TIM、USART等外設。

3. 編寫代碼：實現應用邏輯，調用外設驅動函數進行數據采集、處理和控制。

4. 編譯調試：編譯工程并下載到芯片，使用調試器進行調試和優化。

5. 測試驗證：在實際硬件上測試功能，驗證系統穩定性和性能。

六、應用實例與代碼示例

6.1 GPIO控制LED

以下是一個使用GPIO控制LED的簡單代碼示例：

#include "stm32f4xx.h"

void GPIO_Config(void) {
GPIO_InitTypeDef GPIO_InitStructure;

// 使能GPIOA時鐘
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

// 配置PA5為推挽輸出模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
}

int main(void) {
GPIO_Config();

while (1) {
// 點亮LED
GPIO_SetBits(GPIOA, GPIO_Pin_5);
Delay(1000); // 延時1秒

// 熄滅LED
GPIO_ResetBits(GPIOA, GPIO_Pin_5);
Delay(1000); // 延時1秒
}
}

6.2 ADC采集模擬信號

以下是一個使用ADC采集模擬信號的代碼示例：

#include "stm32f4xx.h"



void ADC_Config(void) {

ADC_InitTypeDef ADC_InitStructure;

GPIO_InitTypeDef GPIO_InitStructure;



// 使能GPIOA和ADC1時鐘

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);



// 配置PA0為模擬輸入模式

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;

GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;

GPIO_Init(GPIOA, &GPIO_InitStructure);



// 配置ADC1

ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;

ADC_InitStructure.ADC_ScanConvMode = DISABLE;

ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;

ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;

ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;

ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;

ADC_InitStructure.ADC_NbrOfConversion = 1;

ADC_Init(ADC1, &ADC_InitStructure);



// 配置ADC通道

ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_3Cycles);



// 使能ADC1

ADC_Cmd(ADC1, ENABLE);

}



uint16_t ADC_Read(void) {

// 啟動ADC1轉換

ADC_SoftwareStartConv(ADC1);



// 等待轉換完成

while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);



// 讀取轉換結果

return ADC_GetConversionValue(ADC1);

}



int main(void) {

ADC_Config();



while (1) {

uint16_t adc_value = ADC_Read();

// 處理ADC值，例如通過串口發送或控制LED亮度

}

}

6.3 USART通信

以下是一個使用USART進行通信的代碼示例：

#include "stm32f4xx.h"

#include <string.h>



void USART_Config(void) {

GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;



// 使能GPIOA和USART1時鐘

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);



// 配置PA9為USART1_TX，PA10為USART1_RX

GPIO_PinAFConfig(GPIOA, GPIO_PinSource9, GPIO_AF_USART1);

GPIO_PinAFConfig(GPIOA, GPIO_PinSource10, GPIO_AF_USART1);



GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);



// 配置USART1

USART_InitStructure.USART_BaudRate = 115200;

USART_InitStructure.USART_WordLength = USART_WordLength_8b;

USART_InitStructure.USART_StopBits = USART_StopBits_1;

USART_InitStructure.USART_Parity = USART_Parity_No;

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;

USART_Init(USART1, &USART_InitStructure);



// 使能USART1

USART_Cmd(USART1, ENABLE);

}



void USART_SendString(char *str) {

while (*str) {

USART_SendData(USART1, (uint16_t)*str++);

while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

}

}



int main(void) {

USART_Config();



while (1) {

USART_SendString("Hello, USART!
");

Delay(1000); // 延時1秒

}

}

七、注意事項與常見問題

7.1 電源設計

• 電源穩定性：確保電源電壓在1.8V至3.6V范圍內，并添加濾波電容以減少噪聲。

• 電源監控：使用可編程電壓檢測器（PVD）監控電源電壓，防止電壓過低導致系統異常。

• 電池備份：對于需要斷電保持數據的應用，連接VBAT引腳到電池電源。

7.2 時鐘配置

• 時鐘源選擇：根據應用需求選擇合適的時鐘源（HSE、HSI、LSE、LSI），并配置PLL和分頻器。

• 時鐘監控：啟用時鐘監控功能，檢測時鐘故障并觸發復位。

• 時鐘樹優化：優化時鐘樹配置，減少時鐘延遲和功耗。

7.3 外設配置

• 功能復用：正確配置GPIO引腳的功能復用，避免沖突。

• 中斷優先級：合理設置中斷優先級，確保關鍵中斷能夠及時響應。

• DMA傳輸：對于大數據量傳輸，使用DMA減少CPU負載。

7.4 常見問題

• 程序無法運行：檢查電源、時鐘、復位配置是否正確，確保程序下載到正確的Flash地址。

• 外設無法工作：檢查外設時鐘是否使能，引腳配置是否正確，中斷是否啟用。

• 功耗過高：優化時鐘配置，關閉未使用的外設，進入低功耗模式。

八、總結

STM32F405RGT6是一款高性能、低功耗的32位微控制器，基于ARM Cortex-M4內核，具備豐富的外設接口和強大的計算能力。通過本手冊的詳細介紹，開發者可以深入了解芯片的架構、內存配置、外設功能和應用指南，為嵌入式系統設計提供有力支持。無論是初學者還是有經驗的開發者，都能通過本手冊找到構建基于STM32F405RGT6項目所需的重要信息和技術細節，是學習和開發過程中的寶貴資源。
