STM32F405RGT6中文手冊詳解

一、概述

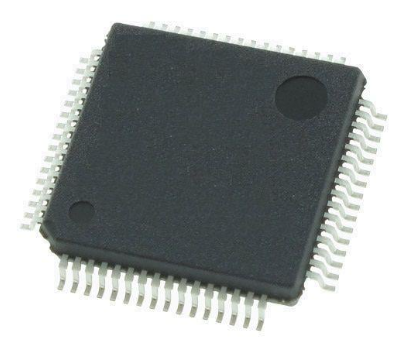

STM32F405RGT6是意法半導體（STMicroelectronics）推出的一款基于ARM Cortex-M4內核的高性能32位微控制器，廣泛應用于工業控制、通信、消費電子、汽車電子及物聯網等領域。其核心優勢在于強大的計算能力、豐富的外設接口以及低功耗特性，能夠滿足復雜嵌入式系統的設計需求。本手冊將詳細介紹其硬件架構、功能模塊、應用場景及開發流程，為開發者提供全面的技術參考。

二、硬件架構與核心特性

1. 處理器核心

STM32F405RGT6采用ARM Cortex-M4內核，主頻高達168MHz，支持Thumb-2指令集、DSP指令集及單精度浮點運算單元（FPU）。其三級流水線架構（取指、譯碼、執行）顯著提升了指令吞吐量，適用于實時控制與信號處理場景。此外，內核集成嵌套向量中斷控制器（NVIC），支持82個可屏蔽中斷源及16級優先級管理，確保多任務處理的實時性與可靠性。

2. 存儲器配置

• Flash存儲器：最大容量1MB，支持程序代碼與數據存儲，具備非易失性及快速讀寫能力。

• SRAM：192KB，分為64KB核心耦合存儲器（CCM）及128KB通用SRAM，滿足實時數據處理需求。

• 備份SRAM：4KB，支持VBAT供電，適用于RTC數據及關鍵參數保存。

• 總線架構：采用32位多AHB總線矩陣，連接兩條APB總線與三條AHB總線，優化數據傳輸效率。

3. 外設接口

• GPIO：最多140個可配置引腳，支持輸入、輸出、復用及模擬功能，兼容5V耐壓。

• ADC/DAC：集成3個12位ADC（最大采樣率2.4MSPS）與2個12位DAC，適用于傳感器數據采集與模擬信號輸出。

• 通信接口：

• USART/UART：最多6個，支持10.5Mbps高速傳輸。

• SPI：最多3個，最高速率42Mbps。

• I2C：最多3個，支持SMBus/PMBus協議。

• CAN：2個，兼容CAN 2.0B協議，適用于汽車電子與工業通信。

• USB OTG：支持全速與高速模式，實現主機/設備角色切換。

• 定時器：12個16位通用定時器、2個32位高級定時器及2個基本定時器，支持PWM輸出與編碼器接口。

• 其他外設：真隨機數發生器（RNG）、攝像頭接口、SDIO接口及以太網MAC（需特定封裝支持）。

4. 電源管理

• 工作電壓：1.8V至3.6V，適應多種電源環境。

• 低功耗模式：支持睡眠、停止與待機模式，待機模式下功耗可低至幾微瓦，適用于電池供電設備。

• 時鐘管理：內置16MHz RC振蕩器（精度1%）、32kHz RTC振蕩器及外部晶體接口，支持多時鐘源切換。

三、功能模塊詳解

1. 時鐘系統

STM32F405RGT6的時鐘樹由HSI（高速內部時鐘）、HSE（高速外部時鐘）、LSI（低速內部時鐘）及LSE（低速外部時鐘）構成。通過PLL（鎖相環）可生成系統時鐘（最高168MHz）及USB/SDIO時鐘。開發者可通過STM32CubeMX工具配置時鐘樹，優化功耗與性能。

2. 中斷與復位

• 中斷機制：NVIC支持16級優先級管理，開發者可通過寄存器配置中斷優先級與觸發方式。

• 復位源：包括上電復位（POR）、掉電復位（PDR）、可編程電壓檢測器（PVD）及看門狗復位，確保系統穩定性。

3. DMA控制器

集成16通道DMA控制器，支持存儲器到存儲器、外設到存儲器及存儲器到外設的數據傳輸，減輕CPU負擔。支持FIFO與突發傳輸模式，適用于高速數據采集與處理。

4. 安全特性

• 讀/寫保護：通過選項字節配置Flash存儲器的訪問權限，防止代碼被非法篡改。

• 硬件加密：支持AES、DES及3DES算法，保障數據傳輸安全。

• CRC計算單元：內置循環冗余校驗?zāi)K，用于數據完整性驗證。

四、應用場景與開發流程

1. 典型應用場景

• 工業控制：用于PLC、運動控制器及工業傳感器接口，實現高精度控制與實時通信。

• 汽車電子：支持CAN總線與USB OTG，適用于車載娛樂系統、ECU及ADAS設備。

• 醫療設備：高精度ADC與低功耗特性使其適用于便攜式監護儀、超聲波設備等。

• 消費電子：在智能家居、可穿戴設備及音頻播放器中實現多任務處理與低功耗運行。

• 物聯網：作為核心控制器，連接多種傳感器與通信模塊，支持MQTT、CoAP等協議。

2. 開發工具與流程

• 開發環境：推薦使用STM32CubeMX（圖形化配置工具）與STM32CubeIDE（集成開發環境），簡化外設初始化與代碼生成。

• 固件庫：ST提供HAL庫與LL庫，前者封裝度高，后者接近寄存器操作，開發者可根據需求選擇。

• 調試接口：支持SWD與JTAG協議，通過ST-Link或J-Link實現程序下載與實時調試。

• 開發流程：

1. 硬件設計：根據引腳定義與外設需求設計PCB。

2. 軟件配置：使用STM32CubeMX生成初始化代碼，配置時鐘、外設及中斷。

3. 業務邏輯開發：在STM32CubeIDE中編寫應用程序，實現功能邏輯。

4. 調試與優化：通過調試器分析程序運行狀態，優化性能與功耗。

5. 測試與驗證：在目標硬件上測試功能，確保穩定性與可靠性。

五、實戰案例：基于STM32F405RGT6的步進電機驅動器

1. 系統架構

以STM32F405RGT6為核心，結合TMC2660步進電機驅動芯片，實現高精度電機控制。系統包含信號接口電路、邏輯控制電路、功率開關電路及保護電路。

2. 硬件設計

• 主控芯片：STM32F405RGT6，負責生成PWM信號與處理反饋數據。

• 驅動芯片：TMC2660，集成微步細分與電流控制算法，支持過流、過溫保護。

• 通信接口：通過SPI與STM32通信，配置驅動參數。

• 電源管理：采用DC-DC轉換器為系統供電，支持寬電壓輸入范圍。

3. 軟件實現

• 初始化代碼：配置TIM定時器生成PWM信號，設置SPI接口與TMC2660通信。

• 控制算法：實現梯形加減速曲線，優化電機啟動與停止過程。

• 故障處理：監測驅動芯片狀態，觸發保護機制（如過流時關閉PWM輸出）。

  代碼示例：


  // 初始化TIM1生成PWM信號

  void TIM1_PWM_Init(void) {

  TIM_HandleTypeDef htim1;

  TIM_OC_InitTypeDef sConfigOC = {0};



  htim1.Instance = TIM1;

  htim1.Init.Prescaler = 84-1; // 1MHz時鐘

  htim1.Init.CounterMode = TIM_COUNTERMODE_UP;

  htim1.Init.Period = 1000-1; // 1kHz PWM頻率

  HAL_TIM_PWM_Init(&htim1);



  sConfigOC.OCMode = TIM_OCMODE_PWM1;

  sConfigOC.Pulse = 500; // 初始占空比50%

  HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);

  HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);

  }



  // 通過SPI配置TMC2660

  void TMC2660_Write(uint8_t addr, uint32_t data) {

  uint8_t tx_buf[4] = {addr | 0x80, (data >> 16) & 0xFF, (data >> 8) & 0xFF, data & 0xFF};

  HAL_SPI_Transmit(&hspi1, tx_buf, 4, 100);

  }

4. 測試與優化

• 性能測試：驗證電機轉速、定位精度及噪聲水平。

• 功耗優化：在空閑時進入低功耗模式，降低系統能耗。

• 可靠性測試：模擬過流、過溫場景，驗證保護機制有效性。

六、總結

STM32F405RGT6憑借其高性能ARM Cortex-M4內核、豐富的外設接口及低功耗特性，成為嵌入式系統設計的理想選擇。本手冊從硬件架構、功能模塊到開發流程進行了全面解析，并結合步進電機驅動器案例，展示了其在實際項目中的應用方法。無論是初學者還是資深開發者，均可通過本手冊快速掌握STM32F405RGT6的核心技術，推動項目高效落地。
