一、STM32F405RGT6 概述

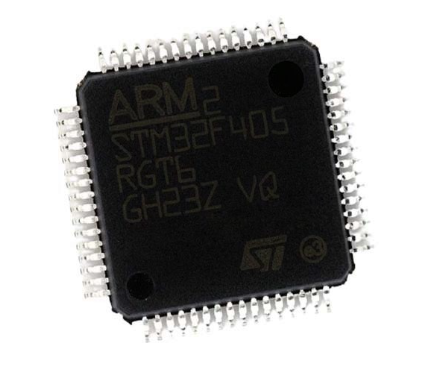

　　STM32F405RGT6 是意法半導體（STMicroelectronics）推出的一款基于高性能 Arm?Cortex?-M4 32 位 RISC 內核的微控制器，在眾多嵌入式系統和電子設備領域廣泛應用。其工作頻率高達 168 MHz，Cortex-M4 核心配備浮點單元（FPU）單精度，支持全部 Arm 單精度數據處理指令與數據類型，還實現了全套 DSP 指令以及增強應用安全性的存儲器保護單元（MPU）。該微控制器集成了高速嵌入式存儲器，閃存容量高達 1 MB，SRAM 容量高達 192 KB，還具備備份 SRAM，連接至兩個 APB 總線、三個 AHB 總線和 32 位多 AHB 總線矩陣 。此外，STM32F405RGT6 擁有豐富的外設資源，如三個 12 位 ADC、兩個 DAC、一個低功耗 RTC、十二個通用型 16 位定時器（含兩個用于電機控制的 PWM 定時器）、兩個通用 32 位定時器以及一個真隨機數發生器（RNG），同時具備標準和高級功能通信接口 ，這些資源為其在復雜應用場景中的使用奠定了堅實基礎。

　　二、引腳封裝與布局

　　STM32F405RGT6 采用 LQFP144 封裝形式，這種封裝具有較高的引腳密度，能在有限空間內提供豐富的引腳資源，滿足多樣化的應用需求。從整體引腳布局來看，可大致劃分為多個功能區域，每個區域的引腳承擔著特定類型的功能，相互協同實現芯片的整體性能。例如，部分區域集中了 GPIO 引腳，用于實現通用輸入輸出功能；有些區域則分布著通信接口相關引腳，如 SPI、I2C、USART 等接口引腳 。這種布局方式便于在電路設計時進行布線規劃，提高電路設計的合理性與可靠性。

　　三、引腳詳細分類與功能

　　3.1 電源與地引腳

　　3.1.1 VDD 與 VSS

　　VDD 為數字電源引腳，為芯片內部數字電路提供工作電源，是芯片數字部分正常運行的能源保障。VSS 是數字地引腳，作為數字電路的參考地，確保數字信號有穩定的參考電位。在實際應用中，VDD 通常需連接穩定的 3.3V 電源，且為降低電源噪聲對芯片的影響，需在 VDD 引腳附近緊密耦合多個不同容值的電容，如 0.1μF 和 10μF 電容，進行電源濾波。多個電容組合使用，0.1μF 電容用于濾除高頻噪聲，10μF 電容用于濾除低頻噪聲，從而為芯片提供純凈穩定的電源。VSS 引腳則需可靠連接到系統地平面，保證接地良好，減少地電位波動帶來的干擾。在多層 PCB 設計中，通常會專門設置一層作為地平面，將 VSS 引腳通過過孔與地平面緊密相連，以確保低阻抗接地路徑 。

　　3.1.2 VDDA 與 VSSA

　　VDDA 是模擬電源引腳，為芯片內部模擬電路部分供電，模擬電路對電源的穩定性要求極高，微小的電源波動都可能影響模擬信號處理的精度。因此，連接到 VDDA 的電源必須經過嚴格的濾波和穩壓處理，可采用 LC 濾波電路，通過電感和電容的組合進一步降低電源紋波。VSSA 為模擬地引腳，作為模擬電路的參考地，與數字地 VSS 在電氣特性上有一定區別，模擬地的布線要求更高，需盡量減少地線上的電流干擾。在設計電路時，一般會將模擬地和數字地分開布線，最后通過單點接地的方式連接在一起，以避免數字信號對模擬信號產生串?dāng)_ 。

　　3.1.3 VCAP_1 與 VCAP_2

　　VCAP_1 和 VCAP_2 引腳用于連接外部電容，主要起到電源濾波和穩定電源電壓的作用。這兩個引腳通常分別連接一個 2.2μF 的電容到地，通過電容的充放電特性，平滑電源線上的電壓波動，為芯片內部電路提供穩定的電源環境。在實際電路中，這兩個電容的位置應盡可能靠近芯片的 VCAP_1 和 VCAP_2 引腳，以減小線路電感，提高濾波效果。例如，在一些對電源穩定性要求極高的應用場景，如高精度數據采集系統中，合適的 VCAP 電容配置能有效降低電源噪聲對采集精度的影響 。

　　3.1.4 VBAT

　　VBAT 引腳用于連接備用電池，為芯片內部的實時時鐘（RTC）以及備份寄存器等提供獨立電源。當主電源 VDD 掉電后，VBAT 可維持 RTC 繼續計時以及備份寄存器中的數據不丟失。在實際應用中，通常選用鈕扣電池作為 VBAT 的電源，并且在 VBAT 引腳與電池之間會串聯一個二極管，防止電池電流反向流入系統電源。例如，在一些需要長期記錄時間且對時間精度要求較高的設備，如智能電表、數據記錄儀等，VBAT 引腳連接的備用電池能確保在系統斷電情況下，RTC 依然能準確計時，保證設備時間信息的連續性 。

　　3.2 通用輸入輸出（GPIO）引腳

　　STM32F405RGT6 擁有豐富的 GPIO 引腳，分布在多個端口，包括 PA0 - PA15、PB0 - PB15、PC0 - PC15、PD0 - PD15、PE0 - PE15、PF0 - PF15 和 PG0 - PG15 等 。這些 GPIO 引腳具有多種工作模式，可通過軟件配置滿足不同應用需求。

　　3.2.1 輸入模式

　　當 GPIO 引腳配置為輸入模式時，可用于讀取外部設備的電平狀態。例如，連接按鍵開關時，按鍵按下或松開的狀態通過 GPIO 引腳輸入到芯片內部，芯片通過檢測引腳電平變化來判斷按鍵動作，從而執行相應的功能。在輸入模式下，GPIO 引腳可進一步配置為浮空輸入、上拉輸入或下拉輸入。浮空輸入模式下，引腳電平由外部輸入信號決定，內部無上拉或下拉電阻；上拉輸入模式時，引腳內部通過上拉電阻連接到 VDD，在無外部信號輸入時，引腳默認保持高電平；下拉輸入模式則是引腳內部通過下拉電阻連接到 VSS，無外部信號時默認保持低電平 。

　　3.2.2 輸出模式

　　配置為輸出模式的 GPIO 引腳可用于控制外部設備，如驅動 LED 燈、繼電器等。通過向 GPIO 引腳寫入高電平或低電平，可控制連接在引腳上的設備的工作狀態。例如，將 GPIO 引腳連接到 LED 燈的陰極，當引腳輸出低電平時，LED 燈導通點亮；輸出高電平時，LED 燈熄滅。在輸出模式下，GPIO 引腳還可選擇推挽輸出或開漏輸出。推挽輸出模式下，引腳可提供較強的驅動能力，既能輸出高電平，也能輸出低電平；開漏輸出模式則需要外部上拉電阻才能輸出高電平，但其優點是可以方便地實現線與功能，即多個開漏輸出引腳連接在一起，只要有一個引腳輸出低電平，整個輸出線就為低電平 。

　　3.2.3 復用功能模式

　　GPIO 引腳還可配置為復用功能模式，此時引腳不再作為通用輸入輸出使用，而是被復用為其他外設功能引腳。例如，PA9 和 PA10 引腳在復用功能模式下可作為 USART1 的 TX 和 RX 引腳，用于串口通信；PB13、PB14 和 PB15 引腳可復用為 SPI2 的 SCK、MISO 和 MOSI 引腳，實現 SPI 通信 。在使用復用功能時，需注意正確配置相關外設寄存器，確保引腳功能正常工作。同時，不同外設對引腳的電氣特性要求可能不同，如 SPI 通信對引腳的驅動能力和信號上升下降時間有一定要求，在設計電路時需充分考慮這些因素 。

　　3.2.4 外部中斷模式

　　部分 GPIO 引腳可配置為外部中斷模式，用于檢測外部事件的觸發，產生中斷信號通知芯片進行相應處理。例如，PA0、PA1、PA2 等引腳可作為外部中斷輸入引腳，當外部信號在這些引腳上發生電平變化（上升沿、下降沿或雙邊沿）時，會觸發芯片內部的中斷機制，執行中斷服務程序。在外部中斷模式下，可通過配置中斷觸發方式（上升沿觸發、下降沿觸發或雙邊沿觸發）以及中斷優先級等參數，滿足不同應用場景對外部事件響應的需求 。例如，在一些需要實時響應外部緊急事件的系統中，如安防報警系統，可將外部傳感器信號連接到 GPIO 引腳并配置為外部中斷模式，一旦傳感器檢測到異常情況，立即觸發中斷，芯片迅速做出響應，實現快速報警功能 。

　　3.3 時鐘相關引腳

　　3.3.1 OSC_IN（PH0）與 OSC_OUT（PH1）

　　OSC_IN（PH0）和 OSC_OUT（PH1）引腳用于連接外部晶體振蕩器，為芯片提供高精度的時鐘信號。外部晶體振蕩器通過這兩個引腳與芯片內部的時鐘電路相連，產生穩定的振蕩頻率，作為芯片的主要時鐘源。常見的外部晶體振蕩器頻率有 8MHz、16MHz 等，不同的應用場景可根據需求選擇合適的晶體振蕩器頻率。例如，在對系統時鐘精度要求較高的通信設備中，通常會選擇高精度的晶體振蕩器，以確保數據傳輸?shù)臏?zhǔn)確性和穩定性。在連接外部晶體振蕩器時，需在 OSC_IN 和 OSC_OUT 引腳之間連接晶體振蕩器，同時在每個引腳與地之間連接一個電容，電容值一般在 15pF - 33pF 之間，具體數值可根據晶體振蕩器的規格和實際應用需求進行調整 。這兩個電容起到穩定振蕩頻率、幫助晶體振蕩器起振的作用 。

　　3.3.2 MCO（PA8）

　　MCO（PA8）引腳為時鐘輸出引腳，可將芯片內部的時鐘信號輸出到外部，為其他需要時鐘信號的設備提供時鐘源。MCO 引腳輸出的時鐘信號可以是內部 HSI、HSE 時鐘信號經過分頻或倍頻后的信號，通過配置相關寄存器可選擇輸出不同的時鐘信號以及調整輸出時鐘的頻率。例如，在一些多芯片協同工作的系統中，可將 STM32F405RGT6 的 MCO 引腳輸出的時鐘信號連接到其他芯片的時鐘輸入引腳，實現多個芯片之間的時鐘同步，確保整個系統的穩定運行 。在使用 MCO 引腳時，需注意輸出時鐘的頻率不能超過引腳的驅動能力和外部設備的時鐘輸入要求，同時要合理配置分頻或倍頻系數，以得到所需的時鐘頻率 。

　　3.4 復位引腳（NRST）

　　NRST 引腳為外部復位引腳，用于接收外部復位信號，實現對芯片的復位操作。當 NRST 引腳接收到低電平信號時，芯片進入復位狀態，所有內部寄存器被設置為默認值，芯片重新開始初始化過程。復位操作是確保芯片在異常情況下能恢復正常工作的重要機制。在實際電路設計中，通常會在 NRST 引腳與地之間連接一個電容，與 VDD 之間連接一個電阻，組成 RC 復位電路。當系統上電時，電容充電，NRST 引腳在一段時間內保持低電平，實現上電復位功能；在系統運行過程中，如果需要手動復位，可通過按鍵將 NRST 引腳拉低，觸發復位操作 。此外，為了增強復位電路的可靠性，還可在復位電路中添加看門狗電路，當芯片出現程序跑飛等異常情況時，看門狗電路可自動觸發復位操作，使芯片恢復正常運行 。

　　3.5 調試引腳

　　3.5.1 SWD 接口引腳（PA13、PA14）

　　PA13（SWDIO）和 PA14（SWCLK）引腳組成了串行線調試（SWD）接口，這是一種常用的調試接口，用于在開發過程中對芯片進行程序下載、調試和在線仿真等操作。SWD 接口相比于傳統的 JTAG 接口，具有引腳少、占用資源少、調試速度快等優點。通過連接調試器（如 ST - Link）到 PA13 和 PA14 引腳，開發人員可以將編寫好的程序下載到芯片內部的閃存中，并通過調試器實時監測芯片的運行狀態，查看寄存器值、變量值，設置斷點等，方便進行程序調試和優化 。在使用 SWD 接口時，需確保調試器與芯片之間的連接正確，同時在開發環境中正確配置調試參數，如芯片型號、調試接口類型等 。

　　3.5.2 JTAG 接口引腳（TDI、TDO、TMS、TCK 等）

　　除了 SWD 接口，STM32F405RGT6 還支持 JTAG 接口進行調試。JTAG 接口引腳包括 TDI（Test Data Input）、TDO（Test Data Output）、TMS（Test Mode Select）、TCK（Test Clock）等。TDI 用于向芯片發送測試數據，TDO 用于從芯片接收測試數據，TMS 用于控制測試模式選擇，TCK 為測試時鐘信號。JTAG 接口具有強大的調試功能，可對芯片進行全面的測試和調試，但由于其引腳較多，在一些對引腳資源較為敏感的應用中，可能會優先選擇 SWD 接口 。在實際應用中，如果選擇使用 JTAG 接口，同樣需要正確連接調試器與芯片的 JTAG 引腳，并在開發環境中進行相應的配置 。

　　3.6 通信接口引腳

　　3.6.1 SPI 接口引腳

　　STM32F405RGT6 擁有多個 SPI 接口，以 SPI2 為例，其相關引腳包括 PB13（SPI2_SCK）、PB14（SPI2_MISO）、PB15（SPI2_MOSI）等 。SPI2_SCK 為時鐘信號引腳，用于同步主設備與從設備之間的數據傳輸；SPI2_MISO 為主設備輸入從設備輸出引腳，在數據傳輸過程中，從設備通過該引腳將數據發送給主設備；SPI2_MOSI 為主設備輸出從設備輸入引腳，主設備通過此引腳向從設備發送數據。SPI 通信具有高速、全雙工的特點，常用于連接各種 SPI 設備，如 Flash 存儲器、傳感器、顯示屏等 。在與 SPI 設備連接時，需注意 SPI 接口的工作模式（如模式 0、模式 1、模式 2、模式 3）以及時鐘極性和相位的設置，確保主設備與從設備之間的通信匹配。例如，在連接 SPI Flash 存儲器時，根據 Flash 存儲器的規格，正確配置 SPI 接口的工作模式和時鐘頻率，以實現高速、穩定的數據讀寫操作 。

　　3.6.2 I2C 接口引腳

　　芯片具備多個 I2C 接口，如 I2C1，其引腳包括 PB6（I2C1_SCL）和 PB7（I2C1_SDA） 。I2C1_SCL 為時鐘線，用于在 I2C 通信過程中提供時鐘信號；I2C1_SDA 為數據線，用于傳輸數據。I2C 通信是一種串行、半雙工的通信方式，采用兩線制，具有占用引腳資源少的優點，常用于連接多個 I2C 設備，如 EEPROM、傳感器、實時時鐘模塊等 。在 I2C 通信中，每個設備都有唯一的地址，主設備通過地址選擇與之通信的從設備。在設計電路時，需在 I2C1_SCL 和 I2C1_SDA 引腳上分別連接上拉電阻到 VDD，上拉電阻的阻值一般在 2kΩ - 10kΩ 之間，具體數值可根據實際應用中的通信速率和線路長度進行調整。較高的通信速率和較長的線路長度可能需要較小的上拉電阻值，以確保信號的完整性 。

　　3.6.3 USART 接口引腳

　　以 USART1 為例，其引腳包括 PA9（USART1_TX）和 PA10（USART1_RX） 。USART1_TX 為發送引腳，用于將芯片內部的數據以串行方式發送出去；USART1_RX 為接收引腳，用于接收外部設備發送過來的串行數據。USART 通信是一種通用異步收發傳輸器，可實現全雙工的串口通信，常用于與其他設備進行串口通信，如與計算機的串口通信、連接串口傳感器等 。在進行 USART 通信時，需要配置波特率、數據位、停止位、校驗位等參數，確保通信雙方參數一致，以實現正確的數據傳輸。例如，在與計算機進行串口通信時，需根據計算機串口的設置，在 STM32F405RGT6 的 USART1 寄存器中正確配置相應的波特率等參數，同時可通過設置中斷或輪詢方式處理數據的發送和接收 。

　　3.6.4 CAN 接口引腳

　　STM32F405RGT6 支持 CAN 通信，以 CAN1 為例，其引腳包括 PA11（CAN1_RX）和 PA12（CAN1_TX） 。CAN1_RX 用于接收 CAN 總線上的信號，CAN1_TX 用于向 CAN 總線上發送信號。CAN（Controller Area Network）通信是一種廣泛應用于汽車電子、工業自動化等領域的串行通信協議，具有高可靠性、高速率、多主節點等特點 。在 CAN 通信網絡中，多個節點通過 CAN 總線進行數據傳輸，每個節點都可以主動發送和接收數據。在使用 CAN 接口時，需要配置 CAN 控制器的工作模式、波特率等參數，同時還需在 CAN 總線上連接終端電阻，以匹配總線的特性阻抗，減少信號反射，確保通信的穩定性。例如，在汽車電子控制系統中，多個電子控制單元（ECU）通過 CAN 總線進行通信，STM32F405RGT6 作為其中一個 ECU 的核心控制器，可通過其 CAN 接口與其他 ECU 進行數據交互，實現車輛的各種控制功能 。

　　3.6.5 USB 引腳

　　STM32F405RGT6 的 USB 引腳主要用于實現 USB 通信功能，以滿足設備與計算機或其他 USB 主機之間的數據傳輸、供電等需求 。其 USB 接口符合 USB 2.0 全速（12 Mbps）標準，相關引腳包括 PA11（USB_DM）和 PA12（USB_DP） 。

　　USB_DM 為 USB 差分?jǐn)?shù)據負引腳，USB_DP 為 USB 差分?jǐn)?shù)據正引腳，二者組成差分信號傳輸線。差分信號傳輸具有較強的抗干擾能力，能夠有效抑制共模干擾，保證數據在高速傳輸過程中的準確性和穩定性。在 USB 通信中，數據以差分信號的形式在 USB_DM 和 USB_DP 引腳上傳輸，接收端通過檢測兩條線路之間的電壓差來還原數據 。

　　在電路設計方面，USB 引腳與 USB 接口的連接需要遵循一定的規范。為了提高信號完整性，USB_DM 和 USB_DP 引腳到 USB 接口的走線應盡量短且等長，以減少信號延遲和反射。同時，在靠近 USB 引腳處需放置 ESD（靜電放電）保護器件，防止靜電對芯片造成損壞。常見的 ESD 保護器件有 TVS（瞬態電壓抑制）二極管，能夠快速響應靜電脈沖，將過高的電壓鉗位到安全水平 。此外，還需在 USB 電源線上添加濾波電容，濾除電源噪聲，為 USB 通信提供穩定的電源環境 。

　　在軟件配置上，使用 STM32F405RGT6 的 USB 功能時，需要對 USB 相關寄存器進行配置，包括設置 USB 時鐘、初始化 USB 設備控制器、配置端點等 。同時，還需根據具體的應用需求，編寫相應的 USB 設備驅動程序。例如，當將 STM32F405RGT6 設計為 USB 鼠標設備時，需要按照 USB HID（人機接口設備）協議規范，在軟件中實現數據的封裝和解析，確保計算機能夠正確識別和處理來自 STM32F405RGT6 的鼠標數據 。

　　3.7 模擬相關引腳

　　3.7.1 ADC 引腳

　　STM32F405RGT6 集成了三個 12 位 ADC，擁有豐富的 ADC 引腳，如 PA0 - PA15、PB0 - PB15、PC0 - PC15 等部分引腳都可作為 ADC 輸入通道 。這些引腳能夠?qū)⑼獠枯斎氲哪M信號轉換為數字信號，以便芯片進行處理和分析 。

　　每個 ADC 通道都可獨立配置，包括采樣時間、轉換模式等參數。采樣時間決定了 ADC 對模擬信號的采樣時長，不同的應用場景需要根據信號的特性選擇合適的采樣時間。例如，對于變化緩慢的模擬信號，可以選擇較長的采樣時間，以提高轉換精度；對于快速變化的信號，則需要選擇較短的采樣時間，確保能夠準確捕捉信號的變化 。轉換模式方面，支持單次轉換、連續轉換等模式 。單次轉換模式下，ADC 完成一次轉換后停止工作；連續轉換模式則會持續對輸入信號進行轉換，適用于需要實時監測模擬信號的場景 。

　　在實際應用中，ADC 引腳的前端通常需要添加信號調理電路。例如，當輸入的模擬信號幅值超過 ADC 的量程時，需要通過電阻分壓電路將信號幅值調整到合適范圍；為了濾除高頻噪聲，還可在 ADC 引腳前添加低通濾波電路 。此外，為保證 ADC 轉換的準確性，模擬地和數字地的隔離以及模擬電源的穩定性至關重要，需要嚴格按照設計規范進行處理 。

　　3.7.2 DAC 引腳

　　該芯片具備兩個 DAC，其引腳如 PA4 和 PA5 可作為 DAC 輸出引腳 。DAC 引腳的作用是將芯片內部的數字信號轉換為模擬信號輸出，可用于音頻信號輸出、模擬量控制等多種應用場景 。

　　DAC 支持 8 位或 12 位分辨率輸出，通過配置相關寄存器可選擇不同的分辨率 。在音頻信號輸出應用中，較高的分辨率能夠提供更細膩、逼真的音質效果 。DAC 輸出可以采用直通模式或緩沖模式，直通模式下，DAC 輸出直接連接到引腳，輸出阻抗較高；緩沖模式則通過內部緩沖器降低輸出阻抗，增強驅動能力，適用于需要驅動較大負載的情況 。

　　在使用 DAC 引腳時，同樣需要考慮外圍電路的設計。為了平滑 DAC 輸出的階梯狀模擬信號，通常會在 DAC 輸出引腳后連接低通濾波電路，濾除高頻分量，得到平滑的模擬信號 。此外，還需注意對 DAC 參考電壓的選擇和穩定，參考電壓的精度直接影響 DAC 輸出模擬信號的準確性 。

　　3.8 定時器相關引腳

　　STM32F405RGT6 擁有十二個通用型 16 位定時器（含兩個用于電機控制的 PWM 定時器）、兩個通用 32 位定時器，這些定時器與眾多引腳相關聯，實現多種定時和計數功能 。

　　3.8.1 PWM 輸出引腳

　　以定時器 TIM1 為例，其 PWM 輸出引腳包括 PA8（TIM1_CH1）、PA9（TIM1_CH2）、PA10（TIM1_CH3）等 。PWM（脈沖寬度調制）是一種常用的信號調制方式，通過改變脈沖信號的占空比來實現對外部設備的控制 。在電機控制領域，可通過 PWM 輸出引腳輸出不同占空比的 PWM 信號，控制電機的轉速和轉向 。例如，增加 PWM 信號的占空比，電機的轉速會相應提高；改變 PWM 信號的極性，可以實現電機轉向的切換 。

　　每個定時器的 PWM 輸出通道都可以獨立配置，包括 PWM 模式選擇（如模式 1、模式 2）、計數模式（向上計數、向下計數、中心對齊計數）等 。不同的 PWM 模式和計數模式適用于不同的應用場景 。在模式 1 下，計數器向上計數時，當計數值小于比較值，輸出低電平；當計數值大于等于比較值，輸出高電平 。中心對齊計數模式則適用于需要產生對稱 PWM 波形的場合，如某些需要精確控制的電機驅動應用 。

　　3.8.2 捕獲 / 比較引腳

　　定時器的捕獲 / 比較引腳，如 TIM2 的 PA0（TIM2_CH1）、PA1（TIM2_CH2）等，可用于捕獲外部信號的上升沿或下降沿，實現對外部信號頻率、脈寬等參數的測量；也可用于比較功能，當定時器的計數值與捕獲 / 比較寄存器中的值相等時，觸發相應的事件 。

　　在捕獲模式下，當外部信號在捕獲 / 比較引腳上發生指定的電平變化（上升沿或下降沿）時，定時器會將當前計數值鎖存到捕獲 / 比較寄存器中，通過讀取該寄存器的值，可計算出外部信號的相關參數 。例如，在測量外部脈沖信號的頻率時，可通過記錄兩次捕獲事件之間的計數值，結合定時器的時鐘頻率，計算出脈沖信號的周期，進而得到頻率 。在比較模式下，可根據比較結果產生中斷或觸發其他操作，實現對外部設備的精確控制 。例如，當定時器計數值與比較值相等時，可觸發中斷，控制 GPIO 引腳輸出電平翻轉，實現對 LED 燈閃爍頻率的精確控制 。

　　3.9 其他特殊功能引腳

　　3.9.1 RTC 引腳

　　實時時鐘（RTC）相關引腳如 PC13 - PC15 等，用于實現芯片的實時時鐘功能 。RTC 能夠在系統主電源掉電后，依靠 VBAT 引腳連接的備用電池繼續計時，為系統提供準確的時間信息 。

　　RTC 引腳除了用于時鐘計時，還可與外部中斷等功能結合使用。例如，可通過配置 RTC 鬧鐘功能，當 RTC 計時達到設定的鬧鐘時間時，通過相關引腳產生中斷信號，觸發系統執行相應的操作 。在一些智能家電設備中，可利用 RTC 鬧鐘功能實現定時開關機、定時提醒等功能 。

　　3.9.2 RNG 引腳

　　真隨機數發生器（RNG）引腳用于產生真隨機數，為系統提供隨機數源 。在一些對安全性要求較高的應用場景，如加密通信、安全認證等，需要使用隨機數來生成密鑰、初始化向量等 。STM32F405RGT6 的 RNG 引腳產生的隨機數基于芯片內部的物理噪聲源，具有較高的隨機性和不可預測性 。通過讀取 RNG 相關寄存器的值，可獲取生成的隨機數 。在實際應用中，為了保證隨機數的質量，需要對 RNG 進行適當?shù)某跏蓟托?zhǔn)操作 。

　　四、引腳應用案例分析

　　4.1 基于 SPI 接口的 Flash 存儲器讀寫應用

　　在一個需要大容量數據存儲的項目中，使用 STM32F405RGT6 的 SPI 接口連接外部 SPI Flash 存儲器 。將 PB13（SPI2_SCK）、PB14（SPI2_MISO）、PB15（SPI2_MOSI）引腳分別與 SPI Flash 存儲器的時鐘、數據輸入、數據輸出引腳相連 。在軟件設計中，首先配置 SPI2 接口的工作模式為模式 0，時鐘頻率根據 Flash 存儲器的規格設置為合適的值 。通過編寫 SPI 讀寫函數，實現對 Flash 存儲器的擦除、編程和讀取操作 。在數據存儲過程中，將采集到的數據按照一定的格式寫入 Flash 存儲器；在需要讀取數據時，通過 SPI 接口從 Flash 存儲器中讀取數據 。在該應用中，合理的引腳連接和正確的軟件配置，確保了 STM32F405RGT6 與 SPI Flash 存儲器之間穩定、高效的數據傳輸 。

　　4.2 基于 USART 接口的串口通信應用

　　在與計算機進行數據交互的場景中，利用 STM32F405RGT6 的 USART1 接口實現串口通信 。將 PA9（USART1_TX）和 PA10（USART1_RX）引腳通過電平轉換電路（如 MAX232）與計算機的串口相連 。在軟件部分，配置 USART1 的波特率為 115200bps，數據位為 8 位，停止位為 1 位，無奇偶校驗 。通過設置中斷方式處理數據的接收和發送，當 USART1 接收到計算機發送的數據時，觸發接收中斷，在中斷服務程序中讀取接收到的數據；當需要向計算機發送數據時，將數據寫入 USART1 的數據發送寄存器，觸發發送中斷完成數據發送 。該應用實現了 STM32F405RGT6 與計算機之間的可靠串口通信，可用于數據監控、程序調試等多種用途 。

　　4.3 基于 PWM 的電機調速應用

　　在電機驅動系統中，使用 STM32F405RGT6 的定時器 PWM 功能實現電機調速 。以定時器 TIM3 為例，將 PA6（TIM3_CH1）引腳連接到電機驅動電路的 PWM 輸入端口 。在軟件設計中，配置 TIM3 的計數模式為向上計數，PWM 模式為模式 1，通過調整捕獲 / 比較寄存器的值來改變 PWM 信號的占空比 。在程序運行過程中，根據實際需要的電機轉速，實時計算并更新占空比 。例如，當需要提高電機轉速時，增大 PWM 信號的占空比；當需要降低轉速時，減小占空比 。通過合理配置定時器和 PWM 引腳，實現了對電機轉速的精確控制 。

　　五、引腳使用注意事項

　　在使用 STM32F405RGT6 的引腳時，有諸多方面需要特別注意，以確保系統的穩定運行和功能正常實現 。

　　5.1 電氣特性匹配

　　不同引腳的電氣特性各不相同，在連接外部設備時，必須保證引腳與外部設備之間的電氣特性匹配 。例如，GPIO 引腳的輸出驅動能力有限，當驅動較大負載時，可能需要添加外部驅動電路，如三極管、MOSFET 等，以增強驅動能力 。對于通信接口引腳，如 SPI、I2C 等，需要注意信號的電平匹配、驅動能力匹配以及阻抗匹配 。在 SPI 通信中，如果主設備和從設備的信號電平不一致，可能導致數據傳輸錯誤，此時需要使用電平轉換芯片進行電平轉換 。同時，通信線路的阻抗不匹配會引起信號反射，影響通信質量，因此在設計 PCB 時，需要對通信線路進行阻抗控制 。

　　5.2 引腳復用沖突

　　由于 STM32F405RGT6 的引腳具有復用功能，在使用過程中可能會出現引腳復用沖突的情況 。當多個外設需要使用同一引腳時，必須合理規劃和配置，確保不會出現功能沖突 。在進行引腳配置前，需要仔細查閱芯片數據手冊，了解每個引腳的復用功能和優先級 。例如，PA9 引腳既可以作為 USART1 的 TX 引腳，也可能在某些情況下被其他外設復用，在設計系統時，要根據實際需求確定該引腳的功能，并正確配置相關寄存器，避免因復用沖突導致系統功能異常 。

　　5.3 電源與地的處理

　　電源和地引腳的正確處理是保證芯片正常工作的關鍵 。在電源設計方面，要確保 VDD、VDDA 等電源引腳連接的電源穩定、純凈，避免電源噪聲對芯片性能的影響 。除了在電源引腳附近添加濾波電容外，還需合理規劃電源布線，減少電源線路上的壓降和噪聲 。在接地設計中，要嚴格區分模擬地和數字地，采用單點接地或多點接地的方式，避免地環路產生 。同時，要保證接地路徑的低阻抗，確保芯片能夠可靠接地 。例如，在多層 PCB 設計中，可通過增加接地過孔數量、加粗接地線等方式降低接地阻抗 。

　　5.4 引腳保護

　　為了防止外部干擾、靜電等因素對引腳造成損壞，需要對引腳進行適當?shù)谋Ｗo(hù) 。對于容易受到靜電影響的引腳，如 USB 引腳、通信接口引腳等，應添加 ESD 保護器件 。在一些可能會受到過電壓、過電流沖擊的引腳，如 GPIO 引腳連接外部感性負載時，需要添加過壓保護和過流保護電路 。例如，可在 GPIO 引腳與感性負載之間串聯電阻，限制電流大??；并聯二極管，防止感性負載產生的反向電動勢對引腳造成損壞 。此外，還需注意在焊接和調試過程中，采取防靜電措施，如使用防靜電手環、防靜電工作臺等，避免靜電對芯片引腳的損害 。

　　綜上所述，STM32F405RGT6 的引腳功能豐富多樣，在不同的應用場景中發揮著重要作用 。深入了解每個引腳的特性、功能以及使用注意事項，能夠幫助開發人員更好地設計和開發基于 STM32F405RGT6 的嵌入式系統，充分發揮芯片的性能優勢，實現各種復雜的功能需求 。在實際應用中，還需要根據具體的項目需求，靈活運用引腳資源，不斷優化設計方案，以確保系統的可靠性、穩定性和高效性 。
