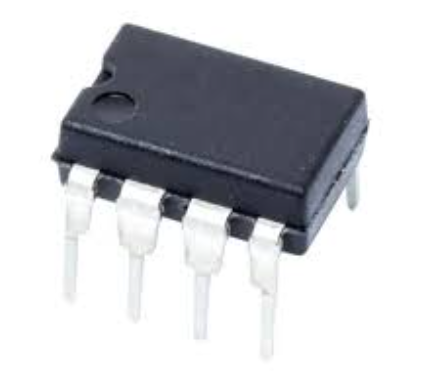

一、LM358P概述

LM358P是一款常見的雙運算放大器，廣泛應用于模擬信號處理、電壓比較、濾波以及其他涉及放大和信號調理的場景。該芯片由美國國家半導體（National Semiconductor，現屬于德州儀器TI）于上世紀八九十年代推出，因其低功耗、單電源工作、電壓擺幅寬泛且成本低廉等特點而迅速風靡。LM358P內部集成了兩個相互獨立的運算放大器單元，可在單一封裝內實現雙通道放大功能。其工作電壓范圍較寬，可在單電源直流3V至32V或雙電源±1.5V至±16V之間正常工作，因此特別適合在只有單電源、地參考要求嚴格的場合使用。隨著電子技術的飛速發展，LM358P憑借其卓越的電氣性能、穩定的可靠性以及較低的成本，依然在現代電子設計中占據重要位置。從最簡單的模擬比較電路到復雜的傳感器信號調理電路，LM358P都能勝任，堪稱電子工程師的“得力助手”。

在工業、消費、汽車電子以及醫療設備等領域，LM358P幾乎無處不在。例如在溫度傳感器讀取、音頻放大、光電傳感器信號放大、電機驅動中的電流取樣、數據采集系統中的前端放大等場景，都能看到它的身影。其內部兩個運算放大器的輸入失調電壓小、共模輸入電壓范圍可及地，輸出可以下至地電平（Ground），這使得設計者無需額外的負電源即可完成多種信號處理任務。此外，LM358P的封裝形式多樣，包括常見的8引腳DIP、SOIC-8、TSSOP-8等，便于工程師根據PCB布局和自動化焊接設備進行選擇。在市場上，各大分銷商和在線平臺都能輕松采購到該型號產品，正品與兼容替代品種類齊全，價格多在數毛錢至數元之間，非常經濟。綜上所述，LM358P兼具卓越性能與低廉成本，是電子電路設計中的經典器件，值得初學者和資深工程師深入了解和廣泛應用。

二、LM358P的基本參數與引腳功能

LM358P的技術參數直接決定其在具體電路中的適用范圍和性能優勢。以下內容將對其主要電氣特性進行詳細介紹，并解讀每個引腳的功能與作用。

1. 主要電氣參數

• 供電電壓范圍：LM358P支持單電源3V～32V或雙電源±1.5V～±16V。這意味著在單供電情況下，只需3V直流即可實現正常工作，最高可耐受32V供電，非常適合各種低壓或高壓單電源系統；雙電源模式下可提供更寬的信號擺幅和更高的精度。

• 輸入失調電壓（V_IO）：典型值約為2mV，最大可達7mV。輸入失調電壓越小，說明運放在零差分輸入時的輸出偏差越低，能夠有效提高系統的精度，尤其在高增益電路中尤為重要。

• 輸入偏置電流（I_B）：典型值20nA，最大50nA左右。輸入偏置電流小意味著在輸入端電容較大或高阻抗源下，產生的誤差電壓較低，能夠保證高阻抗信號源的精確信號采集。

• 共模輸入電壓范圍（V_ICR）：輸入共模電壓可從地（0V）達到（V_CC－1.5V）左右。該特性決定了LM358P能夠正確放大接近地電平甚至零電平的信號，而不需要負電源，使其在單電源應用中十分有優勢。

• 輸出電壓擺幅（V_OUT）：在負載為2kΩ時，輸出可接近地電平到（V_CC－1.5V），在較低電源電壓下依然能提供近地輸出，適用于各種需要零電平輸出的電路。

• 增益帶寬積（GBW）：典型值約1MHz。該參數決定了運放在一定增益下的帶寬，若串聯多級濾波或放大，需注意帶寬衰減。對于多數低頻模擬信號（如溫度、壓力傳感器信號）應用，1MHz帶寬已經足夠使用。

• 大輸出擺幅電流：典型值在20mA左右，可為較小負載提供驅動電流。

• 開環增益（A_OL）：典型值約100dB，這意味著在閉環配置下能達到較高的線性度和精度。

• 關閉電源電流（I_CC）：單通道工作時典型值約500μA，雙通道時約700μA。較低的靜態電流使LM358P在便攜式或電池供電設備中具有節能優勢。

2. 引腳功能
   LM358P通常采用8引腳封裝，包括以下功能引腳：

• 1腳（輸出A，Out A）：第一個運算放大器的輸出端，用于輸出放大或比較后的信號。

• 2腳（反相輸入A，In– A）：第一個運算放大器的反相輸入端，用于接收需要進行相位反轉的信號輸入。

• 3腳（同相輸入A，In+ A）：第一個運算放大器的同相輸入端，用于接收不發生相位反轉的信號輸入。

• 4腳（V_CC–，負電源）：在單電源系統中，通常接地（0V）；在雙電源系統中連接負電源電壓（如–5V、–12V等）。對應英文標識為V_EE或V_–。

• 5腳（同相輸入B，In+ B）：第二個運算放大器的同相輸入端，功能與第一路略同。

• 6腳（反相輸入B，In– B）：第二個運算放大器的反相輸入端。

• 7腳（輸出B，Out B）：第二個運算放大器的輸出端。

• 8腳（V_CC+，正電源）：整個芯片的電源正極，接直流電源正電壓（如+5V、+12V、+24V等）。對雙電源工作時，通常接+Vcc（如+5V、+12V等）。

下面給出典型的引腳排列示意（8引腳DIP封裝，自左上角逆時針計數）：

less復制編輯       ------------
      |            | 1OutA|            |8VCC+ 2In–A|            |7OutB
 3In+ A|          |6In– B
 4VCC–|            |5In+ B
      |            |       ------------

對引腳功能的準確把握有助于工程師在使用時更快搭建電路，避免引腳接錯導致的問題。尤其在單電源應用中，注意4腳必須接地，否則會影響芯片內部工作點，導致無法放大或輸出異常。

三、LM358P工作原理與電路特性

LM358P內含兩路相互獨立的電壓放大單元，電路架構基于經典的雙電源運放架構但經過專門設計以適應單電源供電。下面將分別介紹其內部電路結構、工作原理以及典型的電氣特性表現。

1. 內部電路架構
   從功能模塊角度來看，LM358P的每一路運算放大器都由輸入級、中間增益級和輸出級三大部分構成：

• 輸入級（差分對）：采用NPN雙極輸入晶體管，具有低輸入偏置電流、高輸入阻抗和寬共模電壓范圍的特點。由于采用NPN結構，輸入可以下探接近地電平，這是LM358P在單電源系統中能正常工作而無需負電源的關鍵。

• 中間增益級：將輸入差分信號放大到更高幅度，同時內置有偏置電路以保持工作點穩定。增益級后接達林頓結構的高增益復合管，以獲得高開環增益。

• 輸出級：輸出級采用互補推挽結構，可提供較大的輸出電流驅動能力，典型峰值輸出電流可達20mA，能夠驅動部分小負載或后續比較器、ADC等元件。由于輸出級設計為能下拉至地電平并可上拉至（V_CC–1.5V），使其在大多數單電源應用場合能夠?qū)崿F(xiàn)足夠的信號擺幅。

2. 工作原理
   LM358P的輸入共模電壓范圍、輸出電壓擺幅以及輸入級采用的晶體管類型都決定了其在單電源環境下的卓越表現。簡要闡述其工作過程：

• 輸入信號接收與差分放大：當同相輸入與反相輸入之間有差值時，輸入級的差分對將產生微弱的差分電流，經由電流鏡等偏置電路，將其轉化為中間增益級相應的電流或電壓信號。

• 中間級進一步放大：中間級將來自輸入級的信號大幅放大，形成較大的電壓擺幅，準備進入輸出級。與此同時，偏置電路維持中間級的靜態工作點，保證各個晶體管始終在適當偏置下工作。

• 輸出級驅動：放大后的中間級信號送至輸出級進行緩沖，輸出級采用互補推挽（NPN/PNP）結構，能夠向負載提供較大電流，確保輸出能驅動后續電路。由于PNP結構的限制，上拉至（V_CC–1.5V）是輸出頂點；下拉時能接近地電平，但并非完全0V，一般在幾十毫伏左右，取決于負載電流大小。

3. 輸入共模范圍與輸出擺幅
   LM358P輸入共模電壓范圍可以從地電平（0V）上升到（V_CC–1.5V）左右；換言之，當使用+5V單電源時，輸入可在0V至3.5V之間正常工作；當使用+12V供電時，輸入可在0V至10.5V之間保持正常工作而無輸出飽和。
   輸出擺幅方面，在低阻抗負載（2kΩ）下，輸出可接近0V；但當輸出嘗試靠近電源正極時，會出現約1.5V左右的差距。因此，若需要更大的輸出電壓擺幅，可考慮在供電端加大電源電壓，或在適當?shù)碾娐吩O(shè)計中將所需信號限制在可輸出范圍內。
   需要特別注意的是，若輸入信號超過共模范圍，會導致輸入差分對工作失真，從而無法正常放大，具體現象可能出現輸出飽和、失真或無響應。因此在設計電路時，務必保證輸入端電壓在芯片允許的共模范圍內。

4. 輸出驅動能力與負載特性
   LM358P輸出級能夠提供典型20mA左右的電流驅動能力，可驅動一定的電阻性負載或部分場合的模擬電子元件。但是若外部負載過大（如小喇叭、繼電器線圈等），則可能導致輸出電壓下降、內部功耗升高、造成芯片發熱甚至損壞。
   通過典型曲線可以看出，在輸出電流小于10mA時，輸出擺幅接近理想值；當接近20mA時，輸出接近地電平或上拉至（V_CC–1.5V）的能力開始下降。若需要驅動更大負載，則可以在LM358P輸出端串聯驅動器級（如功率運放、場效應管等）。在大多數模擬信號調理場合，LM358P的驅動能力足夠使用。

四、LM358P的主要特性與優勢

了解LM358P獨特的特性和優勢，有助于在設計方案中最大化地利用該芯片的性能，避免誤用，從而實現更穩定、更高效的系統。

1. 單電源工作與接地下限輸入
   LM358P最核心的特點就是能夠在單電源環境下，將輸入信號擺幅覆蓋到地電平附近，這與許多其它運算放大器只能在雙電源供電的差別極大。由于成本或空間限制，很多電子產品無法或不便設計負電源線，而LM358P只需單一正電源和地即可工作，從而簡化電源設計、降低器件成本。這一特性使得它在電池電源系統、便攜式設備、嵌入式系統中應用非常廣泛。

2. 低輸入偏置電流與高輸入阻抗
   輸入偏置電流典型值在20nA量級，使得LM358P在與高阻抗傳感器（如電容式傳感器、電阻測量傳感器）配合使用時，不會產生顯著的輸入偏置電壓，保證測量精度。此外，差分輸入對通常具有數MΩ以上的輸入阻抗，可有效減少對被測電路或信號源的負載影響，從而保證信號完整性。

3. 寬電源電壓范圍
   LM358P可在±1.5V至±16V（雙電源）或3V至32V（單電源）范圍內工作，極大提高了應用靈活性。在一些工業控制領域，為了避免電源線上干擾，需要更高電壓，LM358P依然能夠正常工作；而在低壓數字電路系統（如3.3V、5V微控制器系統）中，也可直接使用，減少了不同電源的轉換損耗與成本。

4. 較低的供電電流消耗
   每路靜態電流典型值在250μA左右（雙通道共約700μA），相對于某些高速運放需要數毫安的靜態電流而言，LM358P非常節能，尤其適合需要長時間連續工作的設備或電池供電的便攜式產品。低功耗特性不僅降低了系統發熱，還延長了電池續航時間。

5. 高開環增益與良好線性度
   開環增益典型值約100dB，使得在閉環工作時具有良好的線性度和穩定的直流精度。在需要精確零漂補償或高增益放大的場合，LM358P能夠滿足大多數要求。對于高增益電路，可通過外部補償電容進行增益頻率特性調節，防止振蕩。

6. 成本低廉、可靠性高
   由于LM358P產品線成熟、工藝穩定，目前市場上多家半導體廠商均有兼容型號生產，如TI、STMicro、ON Semiconductor等，多年來也積累了大量的應用案例與設計經驗，充分驗證了其穩定性與可靠性。通常單價僅幾毛錢到一元左右，非常適合對成本敏感的批量應用場合。

7. 寬溫度工作范圍與抗干擾能力
   標準工業級（–40℃～+85℃）能夠正常工作，保證在復雜溫度環境中的穩定性。其內部片上補償網絡以及外部補償能力使得LM358P具有較好的抗射頻干擾（RFI）性能。加上良好的PCB布局與走線規范，可以進一步提高系統的EMI/EMC表現。

五、LM358P的典型應用場景

基于上述電氣性能特點，LM358P在電子設計領域擁有極其廣泛的應用，以下將從常見的幾個典型應用場景進行詳細闡述與分析。

1. 傳感器信號放大與調理

• 溫度傳感器（如熱敏電阻、熱電偶）：大多數溫度傳感器輸出信號較小，需要經過運算放大器放大后才能送入單片機ADC進行采集。LM358P可通過合適的增益配置和偏置電路，將溫度傳感器的微弱電壓信號放大到5V或3.3V的范圍。此外，輸入共模范圍覆蓋0V至（V_CC–1.5V），不需要負電源即可對接地參考的熱敏電阻直接放大。

• 光電傳感器（如光敏電阻、光電二極管）：光電二極管常常需要偏置電壓，將弱電流信號轉換為微小電壓，再由運放對該電壓進行放大。LM358P低輸入偏置電流特點能有效減少光電二極管偏置電路的誤差，使光線強度測量更精確。

• 壓力傳感器與稱重傳感器：橋式電阻壓力傳感器的輸出通常是mV級信號，需要高增益的儀表放大器電路，LM358P可在初級級放大電路中使用，將橋輸出信號放大后再進行后續處理。在多傳感器系統中，使用多顆LM358P可實現多通道信號并行放大。

2. 電壓比較與檢測
   盡管LM358P并非專用比較器，但其輸出級足以在多數低速場合完成電壓比較任務。常見應用包括：

• 過壓/欠壓保護電路：將待監測電壓通過分壓器接入運放輸入端，與參考電壓比較。一旦被測電壓突破預設閾值，輸出將翻轉狀態，用于驅動繼電器、報警器或單片機中斷觸發。

• 零交叉檢測：在交流電路設計中，需要檢測交流零點。當交流電壓經過整流或采樣后，將信號送入LM358P構成的比較電路，通過輸出高低電平變化來判斷零點經過時刻，用于無觸點繼電器觸發、電機啟動控制等。

• 窗口比較：通過兩個LM358P構建上限和下限比較，兩者輸出通過邏輯門進行組合判斷，即可實現電壓窗檢測功能，如電池電量監測、電機電流監測、環境參數超限報警等。

3. 有源濾波電路
   LM358P可與電阻、電容等被動元件結合，構成多種類型的有源濾波器：

• 低通濾波器：典型的二階Sallen–Key低通結構，可通過調整電阻和電容數值，實現不同截止頻率的濾波。適用于采樣信號去除高頻噪聲，如溫度采樣模擬信號濾波、音頻信號預處理等。

• 高通濾波器：同樣基于Sallen–Key結構，將低頻信號衰減，用于提取特定頻段信號，例如心電信號處理中的基線漂移消除。

• 帶通與帶阻濾波器：通過組合高通和低通模塊，可實現帶通或帶阻功能，用于特定頻率的信號提取或去除，例如無線通信收發前端濾波、音頻均衡等。

4. 直流穩壓與電源管理輔助電路
   通過LM358P設計簡單的基于誤差放大的線性穩壓電路，可在輸出端監測被穩壓電壓與參考電壓的誤差，并反饋至調節元件（如達林頓晶體管、MOSFET），從而實現輸出電壓的動態調整。與專業的低壓差線性穩壓器相比，精度可能略遜一些，但用料靈活、成本更低，適合要求不極端苛刻的電路。

5. 電機驅動與電流檢測
   在直流電機驅動應用中，常用LM358P對分流電阻兩端的電壓進行放大與檢測，實時監測電機電流。當電流達到設定閾值時，可通過比較器輸出停止驅動信號，提供過流保護。對于小功率電機，該方案經濟實用、設計簡潔。

6. 音頻前置放大與均衡
   LM358P在低成本音頻放大電路中也時常出現。由于帶寬較寬（1MHz），對普通人耳可聽到的20Hz～20kHz音頻信號來說足夠。此外，低噪聲、低失真特性使得其可以勝任麥克風前置放大、線路放大、左右聲道處理等。但若追求更高音質，專業級音頻放大器仍更合適。

7. 電池監測與充電控制
   對于鉛酸電池、鋰電池等電池組，及時監測電壓、溫度以及控制充電過程非常重要。LM358P可用于電池管理系統（BMS）的各類監測與保護電路：

• 電池組電壓分壓采樣與放大，配合單片機ADC實現準確電壓監測。

• 溫度傳感器信號調理，對電池溫度進行實時監測，避免過熱。

• 充放電電流取樣，通過分流電阻信號放大，實現電流檢測與保護。

六、LM358P如何選型與替代品

在市場上，除了原廠TI的LM358P，用戶還可選擇多種兼容型號或升級版本。選型時需重點關注以下幾個方面：

1. 溫度等級與封裝形式

• 溫度等級：標準工業級LM358P滿足–40℃～+85℃。對于更極端溫度環境（如汽車高溫艙室環境，–40℃～+125℃），可以考慮使用汽車級兼容型號（例如TI的TLV2372-Q1、NXP的MC33072等），確保在高溫、高濕、高振動環境下依舊可靠。

• 封裝形式：常見封裝包括：DIP-8、SOIC-8、TSSOP-8、VSSOP-8、MSOP-8等。DIP-8方便面包板和手工焊接，SOIC-8/TSSOP-8更適合自動貼片生產。設計時需綜合生產成本與工藝難度進行權衡。

2. 電氣特性兼容性
   在考慮替代品時，需重點比對以下參數：

• 輸入偏置電流與失調電壓：若對精度要求極高，需要選擇失調電壓更低（如<0.5mV）或可外部補償?shù)男吞枴?/span>

• 帶寬與增益帶寬積：若應用中頻率需求較高（如高頻信號放大），需要帶寬更寬的運放（例如OPA2376、OPA2316等），而非僅1MHz GBW的LM358P。

• 輸出擺幅與驅動電流：對較大負載或精準輸出擺幅有要求時，需要關注輸出驅動能力與輸出電壓接近電源軌的能力。

• 功耗與功耗模式：若是電池工作，需關注靜態電流，有些改進版運放將靜態電流降至幾十微安量級，可進一步延長電池續航。

3. 易獲得性與成本
   LM358P在各大電子元器件經銷商處廣泛可得，價格十分低廉，適合大批量采購。若考慮替代品，需要確保該型號在本地供應渠道是否充足，以免項目進度因元件缺貨而延遲。國產替代品或兼容品如東芯（Handy Electronics）、士蘭微、華大半導體等廠家都提供相應的低成本運放，針對國內市場需求進行優化，常常價格更便宜、交期更短。

4. 產品認證與可靠性
   對于關鍵行業（如醫療、工業控制、航空等），需要關注替代品是否具備相應的認證（如AEC-Q100汽車級認證、UL認證等）。若原廠TI的LM358P已通過某些認證，而兼容品尚未具備，需要慎重考慮是否能夠滿足產品最終上市要求。

七、LM358P的設計實例分析

下面通過若干典型電路實例，深入探討LM358P在具體應用中如何選型、布局與調試，從而幫助讀者快速掌握實踐經驗。

1. 溫度采集與放大電路實例
   電路需求說明：設計一個基于NTC熱敏電阻的溫度測量放大電路，將NTC電阻的阻值變化轉換為線性電壓信號，并將該信號放大到單片機ADC可識別的0～3V范圍。
   電路方案：

• NTC構建分壓：使用10kΩ常溫NTC，其他分壓電阻根據預期范圍（如–10℃～100℃）選取，使分壓輸出在0.3V～2.7V范圍內。

• 差分放大器設計：利用LM358P將分壓節點與基準電壓（2.5V參考芯片或穩壓管）進行差分放大，通過電阻比例確定增益，保證放大后輸出在0～3V范圍內。

• 電路調試：

• LM358P輸入共模電壓需在地電平和（V_CC–1.5V）內，因此需確保NTC分壓不會超出該范圍；

• 放大電路的輸入與輸出地要良好連接，避免因地環路引入噪聲；

• 可在運放反饋回路中并聯電容（如10pF）以抑制高頻噪聲和防止振蕩。

1. 先將NTC分壓輸出與參考電壓送入運放，選取R₁=R₂=10kΩ，R₃=R₄=33kΩ，使增益約為3.3倍；

2. 通過示波器觀察輸出波形，調整電阻比例以消除輸入失調及零點漂移；

3. 測試不同溫度點，記錄輸出電壓與溫度對應關系，調整軟件采樣算法，實現線性刻度。
   注意事項：

2. 音頻前置放大電路實例
   電路需求說明：設計一個簡易的麥克風前置放大器，將電容麥克風輸出的毫伏級交流信號放大到單片機或音頻采樣芯片可識別的電平（如1Vpp）。
   電路方案：

• 偏置電源構建：由于麥克風常常需要向運放提供直流偏置，可在LM358P輸入端提供半電源偏置（V_CC/2），實現單電源工作下的雙極信號放大。

• 增益設計：通過反饋電阻R_f與輸入電阻R_in設置增益（A_V=1+R_f/R_in）。如選擇R_in=22kΩ，R_f=220kΩ，則增益約為11倍，可將幾十毫伏的信號放大到約數百毫伏。

• 耦合與濾波：輸入使用0.1μF耦合電容隔直，輸出使用0.1μF耦合電容去除直流分量；在反饋回路并聯10pF電容以抑制高頻噪聲。
  調試要點：

• 初次上電時，檢查運放供電端是否穩定在預定電壓，避免受雜波影響；

• 使用示波器觀察輸出端波形是否出現飽和或失真現象，若有則適當降低增益或降低輸入信號幅度；

• 若存在明顯的50Hz/60Hz雜波，可通過在運放反饋回路加入陷波電路或采用更高精度的供電模塊來降低電源干擾。

3. Sallen–Key低通濾波器示例
   電路需求說明：需要實現一個二階低通濾波器，截止頻率為1kHz，用于對模擬傳感器信號進行抗混疊濾波。
   電路方案：

• 采用經典的Sallen–Key結構，將 LM358P 用作緩沖運放，使得濾波器具有高輸入阻抗與低輸出阻抗。

• 根據截止頻率公式f_c = 1/(2πRC)，可選R1=R2=15.9kΩ，C1=C2=10nF，實現1kHz截止。

• 將兩電容分別接于R兩端構成雙極網絡，運放配置為電壓跟隨器或帶單位增益的緩沖放大。
  調試流程：

1. 手工搭建電路，使用示波器生成1kHz、100Hz等不同頻率信號，觀察濾波效果；

2. 利用信號發生器與示波器，測量–3dB截止點是否接近1kHz，否則微調電阻或電容；

3. 注意LM358P的帶寬，僅1MHz左右，因此在高增益配置下可能導致相位延遲，應根據實際信號需求進行合理設計。

八、LM358P典型電路及PCB布局建議

為了確保LM358P在實際電路中充分發揮優勢，需要在電氣設計與PCB布局上多加注意，以下給出若干布局和走線建議，有助于提高系統抗干擾能力及穩定性。

1. 電源去耦與旁路電容

• 在V_CC+引腳與地之間緊鄰放置0.1μF高頻陶瓷電容，用于濾除高頻干擾和抑制運放內部分立器件的震蕩；

• 可再并聯10μF或22μF電解電容，以提高低頻的去耦能力，減少電源紋波對運放輸出的影響；

• 若在環境電磁干擾較強的場合，可考慮在電源線路上增加鐵氧體瓷環磁珠或輕飄式濾波器以增強抗干擾。

2. 接地布線

• 采用星型接地（Star Ground）或分區綜合接地（Split Ground Plane）方式，使模擬地與數字地分開并在單點匯合，避免數字電路高速動態信號對運放周圍產生噪聲；

• 運放輸入端地與電源地盡可能布置最短距離，以降低接地回路電阻和電感，減小地線噪聲；

• 對于需要精確測量的傳感器信號線，可采用屏蔽線或?qū)Φ胤謱幼呔€技術，將敏感信號線與強電或數字信號線保持一定距離。

3. 輸入與輸出走線

• 輸入信號線與輸出信號線要分開走線，避免回路重疊造成電磁耦合干擾；

• 若輸入信號來源為高阻抗傳感器，盡量縮短信號線長度，避免引入環境干擾；

• 在必要時，可在輸入端加入小阻值（如10Ω～100Ω）串聯電阻和0.1μF電容構成RC濾波，降低高頻噪聲；

• 輸出端若需要驅動較重負載，盡量在輸出處增加阻尼電阻與地并聯的鉗位二極管，防止輸出端出現振蕩或劇烈尖峰。

4. 熱量與散熱

• LM358P靜態功耗低，但在大電流輸出或高溫環境下會發熱，應留足通風空間；

• 盡量避免將運放與大功率發熱器件（如功率MOSFET、電源開關管）放置在同一區域；

• 如果輸出級長時間大電流工作，可在運放旁布置適當散熱銅箔或小銅柱以加快熱擴散；

5. 測試點與調試接口

• 在PCB設計時，為運放的關鍵節點（如輸入端、輸出端、偏置中點）預留測試針腳，便于示波器探頭接入進行調試；

• 對于多通道放大電路，可編號標注每一路運放，方便快速定位故障；

• 如果后續需要通過軟件固化補償參數，應設計可調微調電位器或串聯可調電阻，提供靈活調試方式。

九、LM358P的常見問題與故障排查

即便LM358P性能可靠，但在工程實踐中仍可能遇到以下常見問題。通過快速故障排查方法，可以提高調試效率，確保設計進度和產品質量。

1. 輸出飽和、失真或無輸出

• 原因分析：若輸入信號超出共模范圍，運放無法正常放大，輸出可能出現飽和或無響應；若供電電壓不足或接反，也會導致失效。

• 排查思路：先確認電源端電壓是否穩定在設計值；測量輸入端電壓是否在芯片共模范圍內；若使用雙電源，確認–Vcc和+Vcc方向正確；檢查輸入電阻和反饋回路是否正確連接。

2. 運放自激振蕩或噪聲過大

• 原因分析：運放封裝內置補償有限，若PCB布局不當（如引腳走線過長、去耦電容位置不合理）、輸入端或輸出端與大功率線路耦合，極易導致自激振蕩。

• 排查思路：確保去耦電容緊貼LM358P電源引腳；縮短輸入和輸出走線長度；在反饋回路中并聯適當電容以改善相位裕度；在輸入端增加小阻值串聯限制高頻信號。

3. 零漂、電壓偏移過大

• 原因分析：LM358P雖然失調電壓已較低，但在較大工作溫度范圍或長時間工作后，失調電壓可能增加；此外，不同批次器件的失調電壓和漂移參數也會存在差異。

• 排查思路：在高精度應用中，可選擇手動調零或外部微調電位器對失調進行補償；若應用對漂移要求極高，可考慮使用失調電壓更小、溫漂更低的精密運放。

4. 靜態電流異常增大

• 原因分析：芯片內部短路、過壓或過流都有可能導致工作電流驟增；供應商仿冒芯片、老化器件也會出現電流異常。

• 排查思路：在確認使用正品后，先斷開輸入和輸出回路，單獨測量靜態電流，確認是否僅為芯片本身問題；檢查引腳是否短路或誤連；若多顆芯片有相同現象，應排查整個供電系統是否不穩定。

5. 輸出無法回到地電平或接近地電平

• 原因分析：若負載過大或者輸出端接有二極管、晶體管等，需要更大驅動電流，導致輸出級無法完全下拉；此外，如果輸出引腳附近布局與走線有問題，也會引入干擾。

• 排查思路：降低負載電流要求，或增加外部緩沖驅動器；優化PCB布局，避免輸出回路與其他強干擾源耦合；檢查引腳是否正常焊接。

十、LM358P的替代品與升級方案

在一些對速度、精度、功耗有更高要求的應用中，LM358P可能不再能夠滿足需求。此時可考慮以下幾類運放進行替代或升級：

1. 低失調電壓、高精度運放

• OPA2277/OPA2278（TI）：失調電壓典型值0.05mV，溫漂僅0.5μV/℃，適合高精度儀器儀表、醫療設備中的微弱信號放大。

• OPA333/OPA333-Q1（TI）：單/雙通道運放，失調電壓典型20μV，零漂補償，適合高精度采樣前端。

2. 低功耗、高速運放

• MCP6002（Microchip）：雙通道運放，工作電流僅200μA/ch，GBW約1MHz；相比LM358P更低功耗，適合電池供電便攜裝置。

• TLV2372（TI）：采用COTS工藝，工作電流低至150μA/ch，GBW約2MHz，適合需要更寬帶寬的低功耗應用。

3. 軌到軌輸入/軌到軌輸出運放
   如果需要輸入和輸出能真正到達電源軌，可選擇以下運放：

• OPA2314（TI）：雙通道運放，軌到軌輸入輸出，GBW約14MHz，可在±2.5V電源下輸出±2.4V范圍。

• NCS2202（Onsemi）：軌到軌輸入，輸出能接近地電平，可在單電源3V下工作，輸出接近地1mV。

4. 專用比較器替代方案
   若僅需實現電壓比較功能，可不必用運放，而選擇專用比較器，如TLV3702、LM393、LMV7219等，這些器件具有更快的響應速度（幾十納秒級）、更低的輸入失調電壓，適合高精度、高速比較應用。

5. 數字信號處理（DSP）與可編程模擬前端
   對于更復雜的信號處理需求，可考慮采用具有片上運放/ADC的可編程模擬前端芯片（如Texas Instruments的MSP430AFE253/4），將模擬放大與數字處理集成在同一芯片上，減少器件數量與PCB空間，提高整體系統集成度。

十一、LM358P在設計選型時的注意事項

為了在最終產品中獲得更穩定可靠的性能，設計者在選型和使用LM358P時，需要注意以下幾點細節。

1. 確認工作電壓范圍與共模電壓范圍
   在設計前，應先明確所需測量或放大的信號電壓范圍，以及可提供的電源類型與電壓值，保證選用的LM358P型號能夠滿足輸入信號共模范圍與輸出擺幅需求。若信號需要跨過地電平或超過（V_CC–1.5V）范圍，則需要在前端設計電平移位/偏置電路，或考慮帶軌到軌輸入/輸出的運放型號。

2. 進一步優化電路PCB布局

• 保證電源端去耦電容與運放電源引腳間距離最小；

• 輸入端信號線和回路地線盡量短且遠離數字信號線；

• 在模擬與數字混合系統中，對模擬地與數字地進行分離并在單點匯合；

• 對于多層板，可在模擬層下方增加連續地平面，提高整體接地質量。

3. 溫度漂移與環境溫度補償
   若設計需在寬溫度范圍內保證高精度，可：

• 利用軟件算法對溫度漂移進行補償；

• 在運放附近放置溫度傳感器，通過采集環境溫度進行校正；

• 采用溫度系數更低的精密運放以減小漂移。

4. EMI/ESD防護
   運放的輸入端常見為高阻抗節點，容易受到靜電放電和電磁干擾影響?？稍谳斎攵舜?lián)保護電阻（如100Ω），并在輸入與地之間并聯有源或無源ESD防護器件（如TVS保護二極管）。此外，對于高頻干擾，可在輸入端后加上RC抗混疊濾波，降低高頻噪聲干擾帶來的誤判或震蕩風險。

5. 備用設計與可替換方案
   在批量生產且對供應鏈穩定性有較高需求的場合，可以提前規劃替代品清單，列明每個參數差異，便于在主料缺貨時迅速切換，同時保證后續時序板、BOM表的靈活更新。

十二、LM358P的典型參數表

以下表格列舉了LM358P常見電氣參數，便于設計者在選型時快速對比、篩選。

上述典型參數在不同廠家或不同版本間可能略有出入，具體參數請參考對應廠商的產品手冊（datasheet）。在設計時，務必根據最嚴苛工況下的最大值與最小值來進行電路校驗，以確保系統在各種極端環境下均能穩定運行。

十三、如何在系統中校準LM358P

在一些高精度應用中，LM358P即便輸入失調電壓較小，在生產批次或溫度變化的影響下，依然會產生數毫伏的零漂。以下提供幾種常見校準方法：

1. 外部調零電位器校準

• 設計在運放的輸入端串聯一個可調電位器（如5kΩ），利用微小微調來消除電路的失調電壓；

• 調試時，輸入端短接至地，輸出端通過電位器調節，使輸出維持在0V附近；

• 優點：簡單直觀，適合手動調試；缺點：需手工干預，不適合大規模自動化生產。

2. 軟件動態補償

• 首次上電或定期采集系統空載（輸入短接地）時，通過單片機ADC讀取輸出值，將該偏移值記錄為校準值；

• 后續采樣時，將ADC讀取值減去校準值，實現“零點”補償；

• 優點：自動化程度高，無需額外硬件；缺點：需單片機計算資源與代碼支持，且對溫度漂移無法及時跟蹤補償。

3. 采用自動校準電路

• 通過額外的開關元件（如MOSFET、模擬開關）將運放輸入短接于地，配合微控制器或定時邏輯電路自動完成定時校準；

• 在正常測量前或測量空閑時段，執行自動校準，并將偏置值寫入寄存器；

• 優點：自動化與實時性較高，避免手工干預；缺點：電路復雜度略增，需額外控制邏輯與時序設計。

十四、LM358P的采購與成本評估

在商業化生產或項目開發中，對元器件采購成本和供應鏈穩定性的關注往往至關重要。以下從采購渠道、價格因素以及質量管控等方面提供指導意見。

1. 采購渠道

• 授權代理商與分銷商：如Digi-Key、Mouser、Arrow、Avnet、TTI等國際分銷商，以及瑞昱、立創、世強、華強等國內代理商，產品真?zhèn)慰煽?，有完善的售后及退換貨政策；

• 電子商務平臺：如淘寶、京東、1688等渠道，價格相對較低，但需謹防仿冒或翻新產品；建議選擇信譽良好的店鋪，并索要正規發票和質保；

• 廠家直銷：若采購量大，可直接聯系TI、ST、ON Semiconductor等廠家或其授權分銷商進行批量采購，并可談判更優惠的價格和技術支持。

2. 價格因素

• LM358P屬于低端大宗采購產品，單價通常在0.3～1.0元人民幣/顆，受市場庫存、品牌、封裝和采購數量影響波動；

• 若要求汽車級、工業級版本，則單價相對略高，約在1～3元/顆區間；

• 批量采購時，可與分銷商談判階梯價格，如采購量達到幾千到幾萬個，可獲得更大折扣；

3. 質量與可靠性

• 為保障產品長期穩定運行，應優先選用原廠正品或TI官方授權兼容品，避免因使用成本更低的仿冒品導致后期返修、質量事故；

• 若應用環境對溫度、濕度或振動要求較高，可考慮通過第三方實驗室進行樣品測試，驗證是否滿足AEC-Q100或其它相關工業標準；

十五、LM358P在未來技術趨勢中的角色

隨著電子元器件的小型化、高集成度與高性能化趨勢不斷升級，運算放大器技術也在不斷演進。盡管LM358P已問世多年，但其在節能、成本敏感場合的優勢仍保持競爭力。不過，面對物聯網、5G通信、可穿戴設備等新興領域，對運放性能提出了更高要求：更低功耗、更高帶寬、更高精度、真正軌到軌輸入/輸出、更強抗干擾能力等。在這樣的趨勢下，LM358P依然能發揮“橋梁”作用：在不需要極端參數指標時，用其實現基礎的模擬信號處理；而對性能要求提升時，可在設計上與更高端運放或可編程混合信號器件結合，提供差異化解決方案。

十六、總結

本文從LM358P的概述、引腳功能、電氣特性、工作原理、優勢、典型應用、選型及替代品、典型電路實踐、PCB布局與故障排查以及未來技術趨勢等方面進行了詳盡介紹。LM358P憑借其單電源工作、輸入可及地電平、低功耗、成本低、易采購等特點，已經成為電子工程師電路設計中的“常青樹”。在多數以低成本和基礎性能為核心的模擬電路中，LM358P仍將保持廣泛應用。但對于更高性能的需求，如超低失調超低漂移、軌到軌擺幅、高動態帶寬等場景， 工程師需根據具體需求選擇更加適合的精密運放或高速運放。本篇文章詳細介紹了LM358P的基礎知識與實踐經驗，期望能夠幫助工程師在電子設計與產品開發中，更好地發揮LM358P的價值，并借鑒相關工程實踐，避免常見問題，提升產品的性能與可靠性。
