概述
MP8759是一款由Monolithic Power Systems（MPS）推出的高集成度同步降壓轉換器，旨在為各類電子設備提供高效、緊湊且穩定的電源解決方案。該器件采用自適應恒定導通時間（Adaptive Constant-On-Time，COT）控制模式，在寬輸入電壓范圍內能夠提供高達8A的連續輸出電流以及10A的峰值輸出電流，配合內部低阻抗的功率MOSFET，實現了優異的功率轉換效率和快速瞬態響應能力。MP8759的輸入電壓范圍覆蓋4.5V至26V，輸出電壓可調至0.6V，并具備超低靜態電流（典型值為117μA），因此特別適用于筆記本電腦、平板電腦、網絡通信設備以及分布式電源系統等需要在較寬輸入電壓范圍下提供穩定輸出的高性能應用場景。器件內部集成了軟啟動、輸出放電以及多種保護功能，如過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）和熱關斷，從而極大地簡化了外圍設計并提高了系統可靠性。總體而言，MP8759憑借其高電流能力、低靜態功耗及豐富的保護功能，為設計工程師提供了一種高效、穩定且簡單易用的同步降壓解決方案。

產品描述與應用場景
MP8759是一款面向現代電子設備的高電流、高效率同步降壓型DC-DC轉換器。器件封裝采用QFN-12（2mm×3mm），具有極小的占板面積，非常適合對空間敏感的便攜式設備及通信基站。其主要應用場景包括但不限于：

• 筆記本電腦和游戲本：在CPU、GPU及各類外設需要多路穩壓電源時，MP8759能夠?yàn)橄到y(tǒng)提供緊湊、高效的降壓方案，保證整機對功耗、散熱及體積的嚴格要求；

• 平板電腦與智能終端：在電池供電的環境下，器件低靜態電流特性使待機功耗顯著降低，從而延長續航時間；

• 網絡通信與服務器設備：尤其在交換機、路由器等分布式電源架構中，可通過多顆MP8759級聯或并聯實現多路輸出，滿足高可靠性與高效率要求；

• 工業與汽車電子：在寬輸入電壓（12V、24V甚至48V）應用中，MP8759可為MCU、FPGA、DSP等核心控制模塊提供穩定、低噪聲的電源；

• 平板顯示與電視機：其高電流輸出能力可為背光驅動及主板供電提供可靠電源，提升產品性能與功耗控制。
  在上述應用中，MP8759不僅能夠滿足高達8A連續電流的需求，還可借助其峰值10A能力應對瞬態負載變化，從而實現穩定的輸出電壓，保證系統各模塊在高負載情況下依然保持穩定工作。

主要特性
下面列舉MP8759的關鍵特性，并在后續段落進行詳細闡述。

• 廣泛的輸入電壓范圍：4.5V至26V

• 可調輸出電壓下限：0.6V

• 超低靜態電流：典型值僅為117μA

• 高達8A的連續輸出電流與10A峰值輸出

• 自適應恒定導通時間（COT）控制，快速瞬態響應

• 內置低阻抗功率MOSFET，降低導通損耗

• 高頻率開關：典型開關頻率為700kHz

• 多種保護功能：過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）、熱關斷

• 內置軟啟動與輸出放電功能

• 超聲模式（Ultrasonic Mode），降低電磁干擾（EMI）

• 小尺寸封裝：QFN-12（2mm×3mm）

• 適用于廣泛應用場景：筆記本電腦、平板電腦、網絡通信、工業與汽車電子等

這些特性使MP8759能夠在寬范圍輸入電壓下實現高效、穩定且低噪聲的電源轉換。尤其值得一提的是自適應COT控制模式，它通過根據負載變化自動調整導通時間，減小負載瞬態時的電壓偏差，從而簡化反饋環路設計并提升系統響應速度。此外，器件超低靜態電流不僅在正常工作模式下保證了高效率，還使待機功耗極低，為便攜式設備帶來了可觀的續航增益。

工作原理
MP8759基于同步降壓（Synchronous Buck）架構，將高壓直流電壓轉換為較低電壓輸出。器件內部集成了高側與低側功率MOSFET實現同步整流，有效減少了傳統降壓方案中外部肖特基二極管的功耗。其核心控制采用自適應恒定導通時間（Adaptive Constant-On-Time，COT）控制模式，主要原理如下：

1. 采樣與參考比較：內部通過誤差放大器采樣輸出電壓，并與內部精密1%基準電壓進行比較，生成誤差信號；

2. 自適應導通時間生成：當誤差信號表明輸出電壓低于設定值時，控制邏輯觸發高側MOSFET導通，同時低側MOSFET關閉；高側MOSFET導通期間持續固定的導通時間，該導通時間會根據輸入電壓與輸出電壓之差自適應調整，以保證輸出電壓快速恢復到設定值；

3. 快速關斷與整流：當導通時間結束或檢測到過流保護觸發時，高側MOSFET關閉，低側MOSFET導通，實現能量傳遞與續流；

4. DC自動調整環路：為了在不同輸入與輸出條件下維持穩定的占空比與導通時間，MP8759內部集成了DC自動調整（DC Auto-Tune）環路，該環路根據負載變化及時修正參考誤差信號，從而優化系統的負載線性度與瞬態響應；

5. 保護與恢復機制：在出現過流、過壓、欠壓或過熱時，器件立即觸發相應保護邏輯。以過流保護為例，一旦檢測到閾值以上的輸出電流，器件會立即關斷高側MOSFET，低側MOSFET進入續流模式，隨后進入打嗝式重啟，直到故障消除。過熱保護會在芯片溫度超過設定閾值時關閉功率MOSFET，待溫度下降后自動恢復正常工作。

整體而言，MP8759通過自適應COT模式與DC自動調諧環路，將控制回路復雜度降至最低，同時保證在寬輸入電壓與寬負載變化范圍內依然維持高效、穩定的輸出電壓。內部集成的同步整流兩極管（高側與低側MOSFET）不僅縮小了器件封裝體積，還顯著提高了轉換效率，特別在中高輸出電流場景中，其效率優勢尤為明顯。

電氣特性與規格參數
在設計過程中，理解MP8759的主要電氣規格參數至關重要，以下列出典型參數并進行詳細說明：

• 輸入電壓范圍（VIN）：4.5V至26V。該范圍覆蓋了典型的12V、24V、48V輸入系統，可靈活應用于通信、電源模塊、工業控制等場景。

• 輸出電壓范圍（VOUT）：最低可調至0.6V，通過外部電阻分壓設置反饋電壓，實現寬范圍的電壓調節；

• 最大輸出電流：連續8A；峰值10A。適用于高性能處理器、顯示背光及其他大電流負載場景；

• 靜態電流（IQ）：典型值117μA，可顯著降低系統待機功耗；

• 參考電壓精度：±1%，保證輸出電壓調節精度；

• 開關頻率：典型值700kHz。高開關頻率可縮小外部電感與電容的尺寸，但需綜合考慮效率與電磁干擾；

• 最大功耗與效率：在12V輸入、1.2V輸出、5A負載條件下，轉換效率可高達90%以上（具體數據與器件版次及外部元件選型相關）；

• 工作溫度范圍：-40℃至+125℃（結溫），滿足大多數工業與消費電子溫度要求；

• 封裝：QFN-12（2mm×3mm），厚度約為0.8mm，極大節省PCB占板面積；

• 軟啟動時間：內部可編程軟啟動時間，避免啟動瞬態沖擊，減少輸出電容大量充電時的沖擊電流；

• 輸出放電功能：當關閉軟啟動或使能腳失效時，輸出自動放電到接近地電位，保證下次啟動時輸出電容電壓回零，縮短重新啟動時間；

• 過流保護閾值：典型值約為12A（內部檢測）。當負載電流超過閾值時，器件立即觸發打嗝式保護；

• 過壓保護閾值：典型值約為1.25倍目標輸出電壓，防止上游反饋回路失靈導致輸出過壓；

• 欠壓保護閾值：當輸入電壓低于4.3V左右時自動停止切換，避免欠壓運行造成失控；

• 熱關斷溫度：典型值約為150℃，當芯片結溫超過該閾值，內部邏輯關閉MOSFET，保護器件安全。

通過以上參數，可以看出MP8759不僅能在寬輸入范圍內穩定輸出，還兼具了低靜態電流、高效率以及多重保護機制。這些特性為系統設計提供了更大的靈活性，能夠適應各種極端工況與苛刻環境。同時，高開關頻率設計使得外圍元件尺寸顯著減小，進一步降低了系統體積與成本。

引腳功能與封裝

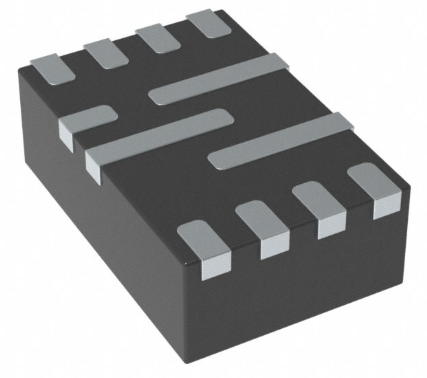

MP8759采用QFN-12（2mm×3mm、小間距0.5mm）封裝形式，具體引腳功能定義如下（從器件頂視圖，1至12引腳順時針編號）：

1. MODE（模式選擇引腳）：通過該引腳可選擇低噪聲超聲模式（USM）或高效率模式；在USM模式下，開關頻率隨機抖動，有助于降低電磁干擾（EMI）；在高效率模式下，開關頻率固定（約700kHz），保證極高的轉換效率。

2. AGND（模擬地）：內部控制電路參考地，需與PGND在PCB上靠近連結，減小地環路電感，防止噪聲影響。

3. FB（反饋輸入）：反饋電壓引腳，將輸出電壓通過分壓電阻網絡反饋至此引腳，與內部0.6V參考進行比較，實現閉環調節。需將該引腳與輸出電壓分壓點通過最短走線連接，并避免與高頻開關節點走線交叉。

4. VCC（供電輸入）：內部邏輯電源輸入，引入高穩定性電容進行濾波。VCC可直接由輸入電源12V或通過外圍LDO穩壓至5V供電；當輸入電壓較高時，可選用外部電容獨立濾波，以降低噪聲。

5. PG（功率柵極驅動輸出）：高側MOSFET的柵極驅動輸出，供給柵極動態門極電荷；該引腳連接至內部升壓電容，用于驅動高側開關。需要在PG引腳與高頻開關節點之間布局升壓電容，以確保開關驅動穩定。

6. PHASE/SW（開關節點）：同步降壓轉換器的開關節點，即高側MOSFET漏極與低側MOSFET漏極的共用節點，直接連接至外部電感。該節點電壓隨高低側MOSFET導通狀態在輸入電壓與接地之間切換，產生PWM波形。布局時需縮短該節點短回路，以減少寄生電感和環路面積，降低EMI。

7. PGND（功率地）：高側和低側MOSFET的源極以及電感續流回路的地參考，引腳應與系統大地在多點處緊密連接，且通過寬銅箔走線承載大電流，減少壓降和寄生電感。

8. VOUT（輸出檢測/輸出放電）：用于輸出放電功能，通過內部開關將輸出電容放電至地，以保證快速斷電或重新啟動。該引腳也可作為輸出電感另一端的監測，確保反饋準確。

9. BOOT（浮動高側柵極驅動電容引腳）：與內置升壓二極管及外置BOOT電容共同形成漂浮電源，為高側MOSFET柵極提供門極驅動電壓。一般在BOOT引腳與SW節點之間放置47nF至100nF的陶瓷電容，以提供穩定的門極驅動電壓。

10. VIN（輸入電源）：供給器件內部功率MOSFET及控制電路的輸入電壓引腳，需在該引腳和PGND之間放置高頻去耦電容（如4.7μF至10μF陶瓷電容）以及一個匯流電容（如22μF），以濾除輸入紋波并提供開關瞬態能量。

11. EN（使能/關斷引腳）：高電平使能器件工作，低電平或懸空時器件進入關斷狀態，輸出關斷并進入低靜態電流模式?？赏ㄟ^外部MCU或邏輯信號控制，以實現系統電源管理。

12. PGOOD（Power Good 供電就緒輸出）：當輸出電壓達到設定值的90%以上時，此引腳輸出高電平，表示輸出正常；當輸出低于70%或出現故障時，該引腳拉低，通知上層系統。該功能有助于實現系統開機排序、過壓告警與同步控制。

由于MP8759引腳排列緊湊，且功率地與模擬地需要在PCB上分區設計，建議在布局時將PGND與AGND分區并以單點相連；將SW節點與電感緊密相鄰，盡量縮短高電流回路路徑；同時對FB和EN引腳進行獨立走線，避免與開關節點相互干擾，以保證反饋信號的準確性和系統穩定性。

典型應用電路與設計指南
在實際應用中，如何選配外部元件（如電感、電容、反饋電阻等）并進行PCB布局，是實現高效、穩定電源轉換的關鍵。下面給出一個典型應用電路示例，并對各部分設計要點進行詳細說明：

lua復制編輯      VIN----------+--------------------+
                   |                    |
                  ---                   |
                  | | Cin (4.7μF)      |
                  | |                   |
                  ---                   |
                   |                    |
                 + |                    |
               --- |  boot capacitor    |
               | | |---47nF---|        |
               | | |         |         |
               --- |         |         |
                 - |         |         |
                   |         |         |
                   |        PHASE------o----L------ouput
                   |          SW             |
                MP8759         |            --- Cout (33μF
                   |          |            | |  X5R)
                  EN           |            ---
                   |           |             |
                  FB-----------+-------------+----AGND
                   |
                  PGND

輸入濾波電容（Cin）

• 推薦使用4.7μF至10μF X5R或X7R陶瓷電容，額定電壓至少為輸入電壓的1.5倍以上（如輸入12V，可選25V額定）。該電容用于濾除輸入端的高頻紋波，并為開關瞬態提供能量儲備。

• 在Cin與VIN之間并聯一個22μF至47μF的低ESR鋁電解或固態電容，可進一步降低低頻紋波。

• Cin應緊貼MP8759的VIN和PGND引腳引入，走線盡量短且寬，以減小寄生電感。

BOOT電容（Cboot）

• 靜態容量可選47nF至100nF，選用溫度系數為X5R或X7R陶瓷電容，額定電壓應為16V或25V。Cboot作用于為高側MOSFET柵極提供驅動電壓，確保在PHASE節點電壓躍變時快速補充門極電荷。

• Cboot應靠近器件的BOOT和SW引腳焊盤引入，減少寄生阻抗。

電感（L）

• 推薦電感值為1.0μH左右，依據輸出電壓、輸出電流及所需紋波電流值選型。例如，在12V輸入、1.2V輸出、8A負載時，可選1.0μH電感，電流飽和度（Isat）需大于10A，直流電阻（RDC）盡量小于5mΩ，以降低功耗。MPS官方推薦的電感型號如MPL-AL6050-1R0（1.0μH、4.3mΩ、Isat=16.2A）或MPL-AY1265-1R0（1.0μH、1.5mΩ、Isat=25.5A）等。

• 實際設計中，還需根據目標輸出紋波電流（ΔIL）來計算電感選型：ΔIL=VOUT·(1–VOUT/VIN)/(L·fSW)。以12V轉1.2V、fSW=700kHz、L=1μH為例，可得到ΔIL≈（1.2·(1–0.1))/(1μH·700kHz)≈1.54A。推薦選用的電感飽和電流大于峰值電流（Ipeak=Iout+ΔIL/2≈8A+0.77A≈8.77A）。

輸出濾波電容（Cout）

• 推薦使用多顆并聯陶瓷電容，如4顆10μF至22μF X5R/X7R（電壓額定至少為輸出電壓的2倍）或兩顆33μF陶瓷并聯，以滿足高電流快速放電需求，降低輸出紋波。

• 如果空間有限，可選用單顆47μF至68μF的陶瓷電容，但需注意容值受直流偏壓影響較大，實際容值可能大幅低于標稱值；因此在必要時并聯超低ESR的固態電容（如OS-CON系列或鉭電容），以降低低頻紋波與提高負載瞬態響應。

• Cout應緊貼電感與MP8759的VOUT、PGND之間焊接，減少走線長度。

反饋電阻網絡

• 輸出電壓由外部分壓電阻（RFB1與RFB2）決定，滿足以下關系：VOUT=0.6V·(1+RFB1/RFB2)。例如，要實現1.2V輸出，可選RFB2=10kΩ，則RFB1=10kΩ·(1.2/0.6–1)=10kΩ。實際應用中，可調節RFB1與RFB2的阻值配合，阻值越高可降低分壓網絡功耗，但也會增加噪聲拾取風險；通常建議總阻值在20kΩ至100kΩ之間。

• 為防止噪聲干擾，可在FB引腳與輸出節點之間并聯一個10pF至47pF的補償電容，用于穩定環路并減小高頻噪聲。

使能（EN）與電源就緒（PGOOD）

• EN引腳高于1.2V時使能器件工作，低于0.4V時關斷。若不使用EN功能，可將其直接連接至VIN或VCC，使器件在上電后立即工作。若需外部邏輯控制，應通過適當?shù)纳侠娮瑁ㄈ?00kΩ）連接，并確保使能信號在上電瞬間不會誤觸發。

• PGOOD為開漏輸出，當輸出電壓達到90%目標值時，內部上拉電阻拉高至VCC；當輸出低于70%或出現保護觸發時，PGOOD拉低。該信號可用于系統電源排序或外部指示LED驅動。

PCB布局注意事項

1. 功率回路最短路徑：將VIN、CIN、SW、L、COUT與PGND盡量采用短而寬的銅箔進行連接，形成最小的回路面積，減少寄生電感，降低EMI與振鈴。

2. 地平面分割：將AGND與PGND分區布線，通過單點或小面積焊盤將兩者連接，避免高頻噪聲回流到模擬地，干擾反饋環路。

3. 反饋回路布局：FB引腳與分壓電阻節點的走線應盡量靠近VOUT輸出節點，避免與高頻開關節點交叉，以減小噪聲耦合。

4. 散熱設計：QFN-12封裝底部具有大面積的散熱焊盤，應與PCB內多層散熱銅箔相連，通過通孔（金屬化過孔）將熱量傳導至內層或底層地平面，以保證器件在8A以上大電流工作時溫升可控。

5. 高側驅動布局：BOOT電容應緊貼在BOOT和SW引腳之間；VCC輸入電容應盡量靠近VCC與PGND引腳；同理，CIN與MP8759的VIN和PGND間距越短越好，以保證開關瞬態穩定。

外部元件選擇
為了保證MP8759高效穩定運行，外部元件需滿足大電流、高頻和高可靠性要求。以下分別對關鍵元件選型進行詳細說明。

1. 電感（L）

• 類型：采用低直流電阻（RDC）且具有足夠飽和電流（Isat）的貼片電感，如MPS官方推薦的MPL-AY1265-1R0（1.0μH、1.5mΩ、Isat=25.5A）或MPL-AL6050-1R0（1.0μH、4.3mΩ、Isat=16.2A）。若系統要求更小紋波電流，可適當增大電感至1.5μH或2.2μH，但需權衡穩態效率與瞬態響應速度。

• 電感飽和特性：應保證最大負載（如8A）加上紋波電流峰值后不超過電感飽和電流，否則在高負載時電感值會下降，導致輸出紋波增大，甚至發生不穩。

• 封裝尺寸：根據PCB空間及熱量需求選用合適尺寸，如6mm×6mm或5mm×5mm的貼片電感，確保能夠承受高溫且具備低噪聲特性。

2. 輸入電容（CIN）

• 類型：采用X5R或X7R介質的多層陶瓷電容（MLCC），額定電壓25V或35V，容值4.7μF至10μF，并在其并聯一個22μF至47μF的固態電容或電解電容，以降低低頻紋波。

• ESR和ESL：應選擇低ESR、低ESL型號，減少紋波電壓和開關瞬態振鈴。通常推薦在三種不同封裝尺寸（如0402、0603或0805）上并聯多顆，以分散自諧振頻率，提高整體穩定性。

3. 輸出電容（COUT）

• 類型：主要采用X5R或X7R介質的MLCC，容值可選10μF、22μF或33μF，電壓額定值為2倍輸出電壓以上；若系統對輸出紋波及負載瞬態要求極為苛刻，可并聯一個10μF至22μF的鉭電容或OS-CON固態鋁電容，用于補償?shù)皖l部分的容性需求。

• 容值退化：需注意MLCC在施加偏壓時容量會下降約50%以上，建議在計算紋波電流時取實際退化后的容值。

4. 反饋電阻網絡

• 阻值：總阻值建議在20kΩ至100kΩ之間，以平衡功耗與噪聲干擾?？蛇x用精度1%或更高的金屬膜電阻，確保長期溫度漂移和負載波動下輸出電壓的精度。

• 補償電容：若系統出現環路不穩現象，可在高分辨率設計中，在上分壓電阻與下分壓電阻之間并聯一個10pF至47pF的小電容，以濾除高頻噪聲并優化環路相位裕量。

5. 引腳濾波與旁路

• VCC引腳：在VCC與PGND之間并聯一個1μF至2.2μF的MLCC，以濾除內部邏輯電源的高頻噪聲。

• EN與MODE引腳：可在EN引腳加上10kΩ上拉電阻以避免懸空誤觸發；在MODE引腳并聯一個10nF至100nF的小電容與PGND，可減少模擬地噪聲干擾。

• BOOT與SW節點：BOOT電容需靠近焊盤，引腳走線不宜過長，以免引發開關振蕩或驅動不足。

通過以上元件選型與布局設計，能夠有效保證MP8759在不同輸入電壓、輸出電流條件下實現最佳效率與可靠性。同時，合理的元件布局與分區設計可以顯著降低系統的電磁干擾（EMI），提升整體電源性能。

保護功能
MP8759集成了多種保護機制，旨在提升系統整體安全性與可靠性。以下對各保護功能及其工作機制進行詳細介紹：

1. 過流保護（OCP）

• 當輸出負載電流超過設定閾值（典型約為12A）時，內部電流檢測電路立即關斷高側MOSFET，低側MOSFET進入續流模式，防止電感電流過大導致器件或PCB損壞。隨后，器件進入打嗝式模式：在一段時間間隔后，重新嘗試啟動；若過流持續，繼續打嗝式保護，直到故障消除。此機制有效防止系統在過載或短路情況下因持續輸出而造成嚴重?fù)p壞。

2. 過壓保護（OVP）

• 當檢測到輸出電壓高于設定閾值（約為1.25倍目標輸出電壓）時，器件會關閉高側MOSFET并拉低低側MOSFET，使輸出電壓迅速降至安全范圍，同時內部邏輯禁止軟啟動回升，直到EN腳重新使能或系統復位。OVP能夠在反饋環路故障或外圍元件失效導致輸出電壓飆升時，及時切斷電源，保護下游負載。

3. 欠壓保護（UVP）

• 如果輸入電壓下降至4.3V以下（典型值），內部欠壓檢測邏輯會關閉高側與低側MOSFET，停止切換。此時器件進入待機模式，靜態電流降至最小，避免芯片在欠壓條件下工作導致失穩或無法正常調節輸出。待輸入電壓恢復至正常范圍后，器件會自動恢復啟動。

4. 熱關斷（Thermal Shutdown）

• 內部溫度監測電路持續檢測器件結溫，一旦溫度超過約150℃（典型值），立即關閉高側與低側MOSFET，停止所有開關動作。此時UP電流減少至微安級，以降低功耗并等待溫度降低。待結溫下降至安全閾值以下后，器件自動重啟并恢復正常工作。該機制保護器件免受過熱損傷并延長使用壽命。

5. 欠欠壓鎖定（UVLO）

• 在VIN引腳電壓低于4.5V時，MP8759會直接鎖定關斷狀態，禁止所有開關轉換。需要等待輸入電壓升高至4.5V以上并保持一定時間后，才能正常啟動軟啟動。該功能可避免電源在不穩定輸入電壓情況下反復嘗試啟動導致輸出異常。

6. 輸出放電功能

• 當器件失能或過流情況觸發打嗝保護時，輸出放電內部開關會將輸出電容快速放電至地電位，使輸出電壓迅速回落。該功能有助于在多相系統或串聯板卡應用場景下，保證電源順序和排除故障時的快速復位。

這些保護功能相互配合，能夠在各種異常條件下及時響應并采取相應措施，保護器件及下游負載不受損害，同時保證系統可迅速恢復正常。設計時應結合實際應用場景，評估是否需要在外部增加額外的保險絲、電流檢測、電壓鉗位或溫度檢測等手段，以進一步提升系統可靠性。

PCB設計與布局注意事項
為發揮MP8759的高性能并降低電磁干擾（EMI），良好的PCB布局與走線設計至關重要。以下要點包含從元件擺放到地平面分割的各方面建議：

1. 功率回路布局

• 確保VIN、CIN、SW、L、COUT與PGND構成的功率回路走線最短、最寬。在實際設計中，建議把MP8759放置于PCB頂層，CIN緊鄰器件的VIN與PGND焊盤放置，并通過2-4個金屬化過孔（VIAs）將輸入地層與底層地層連通，增大散熱與減小阻抗。

• SW節點與電感輸入端（L）之間的走線應盡量靠近，且寬度保持在2mm以上，以降低電感尖峰電壓與振鈴風險。輸出側COUT至PGND的回路也應保持走線寬度與最短路徑。

2. 地平面分區

• 建議將地平面分為模擬地（AGND）與功率地（PGND）兩部分，并在MP8759附近通過單點或小面積焊盤進行連接，避免高頻大電流回流對反饋回路及內部控制電路造成干擾。AGND區域用于放置分壓電阻、補償電容、EN與MODE引腳連接等模擬信號的地參考。

• 在靠近PGND的區域放置大面積的銅箔，作為散熱散逸路徑。通過多顆過孔連接至底層或內層大面積地銅箔，實現快速熱量擴散。

3. 信號引腳布局

• FB、EN與MODE引腳的走線應保持盡量短且遠離高頻開關節點（SW、PHASE）?？稍谶@些引腳與地之間添加小值旁路電容（例如10nF），用于濾除噪聲。

• PGOOD引腳為開漏輸出，建議通過一個10kΩ上拉電阻拉至VCC，并盡量靠近芯片布線，以提高信號完整性。

4. 熱管理

• QFN-12封裝底部有一個暴露散熱焊盤（Exposed Pad），必須與PCB內層或底層的清潔地平面緊密焊接?？稍谏岷副P下方設計多顆過孔直通至底層大面積散熱銅箔，以增強熱傳導。

• 在頂層與內層地平面之間預留與電源相關的熱沉區域，形成良好的散熱路徑，確保在8A大電流工作時，芯片結溫不超過安全范圍。

5. 電磁兼容（EMC）考慮

• 在SW節點附近避免非必要的走線環繞，防止高頻輻射并降低EMI。

• 在PCB板緣和敏感模擬信號線附近，使功率開關環路盡可能遠離。有條件時，可在關鍵節點添加小電感或RC濾波以抑制振鈴。

• 對于大功率、高頻轉換的場合，可在CIN和COUT處添加適量的小電阻或Ferrite Bead，進一步降低高頻噪聲通過電源線傳播。

通過上述PCB布局與走線注意事項，可顯著降低系統的電磁干擾，提升電源轉換效率與系統穩定性，確保MP8759在大電流、高頻切換場景中的可靠運行。

評估板與調試
為了加速產品開發進程，MPS官方提供了MP8759評估板（Evaluation Board），一般型號為EVB-MP8759。該評估板已針對最優拓?fù)渑c元件布局進行了設計，并附帶詳細的BOM清單與PCB文件，可供設計人員參考和快速驗證。以下為評估板相關調試建議：

1. 上電測試

• 將輸入電源（4.5V至26V）連接至評估板的VIN輸入端，通過示波器監測輸出端電壓和開關節點波形，確認輸出電壓是否符合設計預期（通常評估板默認輸出設定為1.2V）。

• 逐步增加負載電流，監測輸出電壓的穩定性與紋波幅度，確認器件在不同負載點的效率與溫升情況。建議在空載、0.5Iout、1.0Iout（8A）及過載狀態下分別測試，評估器件保護功能是否正常觸發。

2. 環路響應與補償優化

• 若發現系統在快速加載或卸載時出現較大瞬態電壓偏差，可通過調節評估板上反饋電容（Cff）或改變電阻網絡比例來優化環路相位裕度?？墒褂镁W(wǎng)絡分析儀（Bode Plot）測量器件環路增益與相位，確保相位裕度在45°以上、增益裕度在6dB以上，以獲得良好的瞬態響應。

3. EMI測試

• 在標準輻射測試環境下，對評估板進行輻射干擾測量，重點關注開關頻率附近的諧波分量。若超標，可在輸入與輸出濾波網絡中增設Ferrite Bead或共模電感，降低高頻傳導干擾。

4. 熱測試

• 在恒定8A輸出條件下，使用熱成像儀或熱電偶測量MP8759芯片結溫以及周圍元件溫升。若溫升較高，可優化散熱方案，如在PCB底層增加更多過孔，或在芯片上方貼敷散熱片。

5. 應用驗證

• 根據實際應用場景，如筆記本電腦母板、平板電視電源模塊或工業控制板，將評估板與目標負載結合，驗證在典型工作工況下的效率、紋波和動態響應，并結合系統環境（如高溫、高濕、強干擾）進行綜合測試。

通過使用評估板并結合上述調試方法，設計人員可以快速掌握MP8759的特性，驗證參數，并最終移植至自定義PCB設計中，縮短產品開發周期。

總結
MP8759作為一款高集成度、高電流、高效率的同步降壓轉換器，憑借其寬輸入電壓范圍（4.5V至26V）、可調輸出電壓（最低0.6V）、高達8A連續輸出電流和10A峰值電流能力，成為現代便攜式設備、網絡通信、工業與汽車電子等領域理想的電源管理解決方案。器件采用自適應恒定導通時間（COT）控制模式，結合DC自動調諧環路，實現了快速瞬態響應與優良的穩態性能；內部集成低RDS(ON) MOSFET與豐富的保護功能（OCP、OVP、UVP、熱關斷）則有效簡化了系統設計并提升了可靠性。在外圍電感、電容及反饋網絡合理選型、PCB布局優化后，MP8759能夠充分發揮其高效率、低噪聲和高電流能力，為各種應用場景提供穩定、可靠的電源供應。通過使用官方評估板并遵循推薦的調試流程，設計工程師可以快速完成設計驗證并成功移植到量產產品中。綜上所述，MP8759憑借其卓越的性能與靈活的應用特性，堪稱同類產品中的佼佼者，值得電源設計人員在高性能、低功耗與緊湊設計等方面的嚴苛需求中優先選用。
