一、AP3032 概述
AP3032 是由 Diodes Incorporated 推出的一款高性能白光 LED 驅動升壓轉換器，主要應用于便攜式設備和液晶背光照明領域。該芯片采用 SOT-23-6 封裝，內部集成高效的 MOSFET 開關管，并且具備多種保護功能和靈活的調光方式，能夠在寬輸入電壓范圍內實現高達 1.4A 的開關電流，從而有效驅動多行 LED 矩陣。AP3032 的核心設計理念是以最小的外部元件實現穩定可靠的升壓輸出，為用戶提供體積小巧、效率優異、易于布局的解決方案。其典型應用包括 7 英寸至 10 英寸的 LCD 面板背光、數碼相框、GPS 接收器、便攜式閱讀器等需要中小功率背光驅動的電子產品。

AP3032 內部采用恒頻 PWM 控制方案，工作頻率高達 1MHz，這意味著用戶在設計時能夠采用體積非常小巧的電感和輸出電容，例如常見的 6.8μH 貼片電感以及 1μF 鋁電解電容即可滿足一般應用的需求。在典型工作條件（輸入電壓 5V、輸出電流 80mA）下，轉換效率可達到 81% 以上；在實際應用中，這樣的效率能夠顯著降低電池消耗，延長移動設備的續航時間。AP3032 同時具備欠壓鎖定（UVLO）、軟啟動（Soft-Start）、電流限制、輸出過壓保護（OVP）、過熱關斷（Thermal Shutdown）以及待機模式等多種保護和控制功能，從而確保芯片和外部電路在各種極端條件下都能得到有效保護。

由于 AP3032 的設計充分考慮了便攜式電子產品對尺寸與功耗的苛刻要求，因此其封裝采用 SOT-23-6 尺寸，腳位排列緊湊，并為每個功能腳提供了明確的定義，使得用戶在布局 PCB 時能夠非常靈活地進行布線與元件選型。同時，Diodes 官方提供的應用筆記和參考電路詳細豐富，覆蓋常見的背光升壓架構、電流檢測方案、調光方案等，為工程師在產品開發和調試過程中提供了強有力的技術支持。

二、主要特性
AP3032 具備一系列突出的核心特性，這些特性使其在同類產品中具有一定的競爭優勢，也滿足了現代便攜式顯示設備對小尺寸、高效率、高可靠性的需求。以下列出 AP3032 的主要特性，并對其進行簡要說明。

主要特性如下：

• 高效升壓轉換：典型情況下（VIN=5V，IOUT=80mA），轉換效率可達 81%，為便攜設備節省電源消耗。

• 寬輸入電壓范圍：支持 2.7V 到 9V 的輸入電壓區間，可適配單節至三節鋰離子電池供電，或者穩壓 5V USB 電源。

• 恒頻控制：內部采用 1MHz 恒定開關頻率的 PWM 控制，外部電感和電容選型更加靈活，整體體積更小。

• 低反饋電壓：內部反饋基準為 200mV，通過采樣電阻檢測輸出電流，精確控制 LED 電流并降低功耗。

• 過壓保護（OVP）：當輸出升壓電壓超過設定閾值時，芯片能夠立即進入保護模式，避免開路時輸出過壓而導致芯片或 LED 損壞。

• 安全功能齊備：包括欠壓鎖定（UVLO）、軟啟動（Soft-Start）、過流保護（Cycle-by-Cycle Current Limit，典型值 1.4A）、過熱關斷（Thermal Shutdown）等，確保系統在異常狀態下快速響應。

• PWM 調光：內置待機模式（Standby Mode），支持高頻 PWM 調光功能，用戶可以通過控制 DIM 腳實現 LED 的亮度調節。

• 封裝小巧：采用 SOT-23-6 封裝形式，尺寸僅為 3.0mm × 2.9mm × 1.6mm，有利于便攜式設備對 PCB 面積的要求。

以上特性使得 AP3032 在便攜式液晶背光驅動領域具有顯著優勢，對于需要節省 PCB 空間、延長電池壽命并且具備可調亮度功能的應用場景尤為適合。

三、典型應用場景
AP3032 的設計出發點是為小尺寸背光照明提供高效、可靠且占用空間極小的 LED 驅動解決方案，其典型應用場景主要集中在各種 LCD 背光以及需要中等功率 LED 驅動的產品。以下對幾種主要應用場景進行詳細闡述：

1. 7 英寸至 10 英寸 LCD 面板背光
   ?對于消費類電子產品（如數碼相框、多媒體播放器、便攜式電視等），常見的液晶屏尺寸通常在 7 英寸至 10 英寸之間。此類顯示屏通常采用白光 LED 背光方式，LED 排列為多行串并聯結構，例如 4 行，每行 7 顆白光 LED 串聯，再將四行并聯驅動。AP3032 可以穩定為此類多行串并聯結構提供恒流升壓輸出，通過外部一顆 6.8μH 電感和一顆 1μF 鋁電解電容即可組成完整的背光驅動電路，實現高達 1.4A 的開關電流，滿足 4 行共 7 串 4 并的背光需求。

2. 數碼相框（Digital Photo Frame）
   ?數碼相框由于體積輕薄、外觀精美，通常需要配備液晶顯示屏以及背光源，用于展示照片或播放視頻。AP3032 的高效率以及小外形特點使其能夠與微處理器、存儲器等元件集成到有限的 PCB 面積中，通過 PWM 調光還可以根據環境光線智能調節背光亮度，從而節省電力并提升用戶體驗。

3. GPS 接收器（GPS Receiver）
   ?便攜式 GPS 接收器通常具備顯示屏和按鍵操作界面，為了在白天和夜晚提供良好的可視性，需要背光系統進行補光。AP3032 可以作為背光驅動核心，根據 GPS 主控芯片的指令，通過 DIM 腳實現液晶屏背光的動態調節，保證在不同環境下的讀取舒適度。

4. 便攜式閱讀器與電子書（e-Reader）
   ?電子書閱讀器為長時間閱讀設計，背光系統在閱讀體驗中起到至關重要的作用。AP3032 由于功耗低、效率高、尺寸小，可用于為設備的白光 LED 背光陣列提供穩定恒流輸出，同時具備 PWM 調光功能，能夠滿足夜間弱光模式、日間強光模式等場景需求，從而延長閱讀器續航時間并提升閱讀舒適度。

5. 便攜式游戲機與多媒體設備
   ?一些小型掌機或便攜式游戲設備，也需要背光顯示來呈現游戲畫面。AP3032 的高頻開關和低電感尺寸特性，使得其能夠與其他電源管理芯片一起集成到主板上，為顯示屏提供穩定的背光電流，同時由于其過溫保護和過流保護功能，可保證游戲設備在長時間工作時的安全性。

四、引腳功能與封裝圖

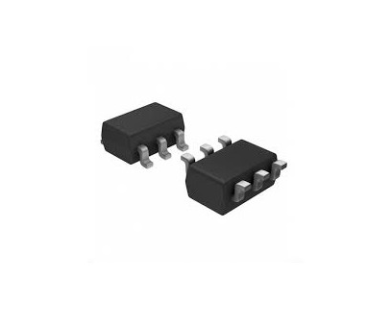

AP3032 采用 SOT-23-6 規范封裝，共 6 個引腳。下圖為封裝形式示意（僅示意，具體封裝尺寸請參考官方數據手冊中提供的機械圖）。

AP3032 引腳說明如下：

• VIN：電源輸入腳，用于輸入芯片工作電壓，范圍為 2.7V 至 9V。該引腳應接至電源濾波電容，并通過 PCB 布線與電感連接，保證電源穩定。

• SW：開關節點腳，與外部升壓電感直接相連。該引腳輸出由內部 MOSFET 驅動的脈沖信號，通過電感與二極管構成升壓網絡，進而為 LED 串提供恒流驅動。

• FB：反饋腳，用于檢測輸出電壓（或根據外部采樣電阻來檢測輸出電流），通過對其采樣電壓進行比較，實現對輸出電流的精準控制。通常需在 FB 腳與地之間并聯一顆采樣電阻，以實現設置 LED 工作電流。

• DIM/EN：調光/使能腳。該腳既可用于控制芯片進入待機模式（使能/關斷功能），也可用于實現 PWM 調光功能。當 DIM/EN 腳拉低（或懸空）時，芯片進入待機狀態，電流消耗極低；當該腳輸入 PWM 波形時，根據 PWM 占空比來控制輸出電流，從而對 LED 實現亮度調節。

• GND：地腳，為芯片內部電路與外部電路提供統一的參考地，必須與 PCB 地平面良好連接，以保證信號穩定與散熱效果。

• OVP：過壓保護檢測腳。該引腳內部連接一個比較器，當電感與二極管輸出端電壓超過 OVP 閾值時，芯片會觸發輸出過壓保護，并在一定時間后重新嘗試啟動，以防止開路時損壞芯片或其他元件。

AP3032 封裝示意圖如下（示意僅供參考，詳見官方機械圖紙）：

       __________
      |          |
  OVP |1      6| VIN
  GND |2      5| SW
  DIM |3      4| FB
      |________|

• 引腳 1：OVP 整定／檢測腳

• 引腳 2：GND 地腳

• 引腳 3：DIM/EN 調光或使能腳

• 引腳 4：FB 反饋檢測腳

• 引腳 5：SW 開關節點輸出腳

• 引腳 6：VIN 電源輸入腳

五、工作原理與核心電路結構
AP3032 的工作原理基于典型的升壓型 DC/DC 轉換器設計，通過內部集成的 PWM 控制電路、誤差放大器以及功率 MOSFET，實現對 LED 串的恒流驅動。以下從系統架構、開關管驅動、反饋與調節以及保護機制等方面進行詳細介紹：

1. 系統架構概述
   ?AP3032 主要包含輸入濾波、功率 MOSFET 驅動、1MHz 恒頻 PWM 控制器、反饋誤差放大器、過壓檢測電路、過流保護電路、欠壓鎖定電路、軟啟動電路、過熱關斷電路等模塊。工作時，輸入電壓由 VIN 腳進入芯片，在內部驅動 MOSFET 導通／關斷，通過 SW 腳向外部電感輸出脈沖。當 MOSFET 關斷時，電感電流通過二極管流向輸出端，向 LED 串提供恒定電流。反饋回路通過檢測 FB 腳上的采樣電壓，與內部參考電壓 200mV 相比較，控制 PWM 的占空比，從而保證輸出電流穩定在設定值。

2. 開關管驅動與升壓過程
   ?當芯片開啟后，PWM 控制器按照設定的占空比來驅動內部 MOSFET。MOSFET 導通時，電感 L 與輸入電源構成電路，電感電流迅速上升并儲能。此時二極管 D 反向截止，輸出端維持之前的電流狀態；當 MOSFET 關斷時，電感電流通過二極管 D 流向輸出端（LED 串和輸出電容），從而使輸出電壓升高至高于輸入電壓水平。AP3032 的開關頻率高達 1MHz，因此在電感和電容的選擇上能夠大幅減小元件尺寸，這也是其能夠滿足便攜設備對體積要求的關鍵所在。

3. 反饋檢測與電流控制
   ?AP3032 采用低反饋電壓設計，內部參考電壓為 200mV。通常用戶需在 FB 腳與 GND 之間串聯一顆采樣電阻（R_Sense），LED 電流 I_LED 由 R_Sense 兩端的壓降決定，即 I_LED = 200mV / R_Sense。當實際電流使得采樣電阻上的壓降超過 200mV 時，誤差放大器檢測到這一差異，向 PWM 控制器發出減少占空比的信號，從而降低電感儲能速率并減小輸出電流。相反，當輸出電流不足時，反饋回路調節占空比增大電流，維持設定的 LED 恒流輸出。

4. 軟啟動與欠壓鎖定
   ?為了避免芯片在上電瞬間因輸入電壓突變或輸出電容充電導致的電流沖擊，AP3032 內部集成了軟啟動電路。軟啟動過程中，PWM 控制器會逐步增加占空比，延時數毫秒后才達到正常工作占空，從而保證輸出電流平滑上升。欠壓鎖定（UVLO）功能則用于檢測輸入電壓，當輸入電壓低于設定閾值時，芯片自動進入關閉狀態，避免因輸入電壓過低而導致的控制不穩定或異常振蕩。

5. 過流與過壓保護
   ?AP3032 內部集成了周期性過流保護（Cycle-by-Cycle Current Limit），典型值為 1.4A。當內部 MOSFET 導通時，如果檢測到電感電流超過 1.4A，PWM 控制器立即關閉 MOSFET 以限制電流峰值，有效防止電感飽和或芯片過載。過壓保護（OVP）通過檢測 OVP 腳電壓，當輸出電壓（或電感與二極管輸出節點）超過設定閾值時，芯片進入保護模式，將輸出關斷，等待外部載荷重新連接或達到正常狀態后再重新啟動。過熱關斷（Thermal Shutdown）在芯片溫度超過約 150°C 時觸發，關閉開關管并停止驅動，直至溫度恢復到安全范圍后再自動恢復工作。

6. PWM 調光與待機模式
   ?AP3032 的 DIM/EN 腳既可用作芯片使能腳，也可實現 PWM 調光。當 DIM/EN 腳拉低時，芯片進入待機模式，內部電路幾乎停止工作，僅保留極小電流，以實現節能效果。當在 DIM/EN 腳輸入方波信號時，芯片根據方波的占空比決定是否允許 PWM 控制器輸出開關脈沖，從而對 LED 亮度進行調節。該功能支持最高數十千赫茲的 PWM 調光頻率，可實現無頻閃視覺效果，也可通過降低 PWM 頻率減少電磁干擾（EMI）。

六、電路設計與元件選型
在進行 AP3032 應用設計時，需要合理選擇外部元件以確保系統穩定性、效率以及電磁兼容性。下文分別介紹電感、二極管、輸出電容、采樣電阻以及 PCB 布局等關鍵環節的設計要點。

1. 升壓電感的選型
   ?AP3032 采用 1MHz 恒頻控制，因此電感選擇需考慮飽和電流、直流電阻（DCR）以及尺寸等因素。典型推薦電感為 6.8μH、飽和電流 ≥ 1.5A、DCR 較低（≤ 0.2Ω）、外形尺寸約 1mm×1mm（高度 1mm 左右）的 SMD 貼片電感。較低的 DCR 有助于減小導通損耗，提高整體效率；足夠的飽和電流則可確保在最大負載條件下電感不會飽和導致輸出失穩。

2. 整流二極管的選擇
   ?由于 AP3032 的開關頻率較高，建議選用專用于高頻開關電源的肖特基二極管（Schottky Diode），具備快速恢復、高效低壓降特性，典型型號如 SS14、MBRS140L、RB751S-40 或類似封裝、反向耐壓 40V／60V、正向電流 ≥ 1A 的肖特基二極管。較低的正向壓降能夠提高升壓轉換效率，同時減少二極管發熱。

3. 輸出電容的選型
   ?輸出電容需承受一定的電壓和脈動電流，且要具備低等效串聯電阻（ESR）以減小紋波。常見的做法是在輸出端并聯一顆 1μF 周期電解鋁電容（耐壓 ≥ 16V）以及一顆 0.1μF 陶瓷電容以共同濾波。電解鋁電容可提供較大的儲能，平滑輸出電壓；陶瓷電容能過濾高頻噪聲，降低輸出紋波，提升電磁兼容性。

4. 采樣電阻的計算
   ?AP3032 通過 FB 腳檢測 200mV 反饋參考電壓來控制輸出電流，因此采樣電阻 R_Sense 的阻值可按下式計算：
   ??R_Sense = 0.2V / I_LED
   ?例如若 LED 額定電流為 50mA，則 R_Sense = 0.2V / 0.05A = 4Ω。當 LED 電流需求更高時，例如 80mA，則 R_Sense = 0.2V / 0.08A = 2.5Ω。需要注意選擇具有足夠額定功率（通常 ≥ 1/4W，即 0.25W）的采樣電阻，以避免過熱燒毀。

5. 輸入濾波與 PCB 布局
   ?為了減小輸入側電源阻抗，并抑制外部 EMI 噪聲，建議在 VIN 腳與 GND 之間并聯一顆 4.7μF 至 10μF 的陶瓷電容（耐壓 ≥ 16V），并將其靠近 VIN 腳和 GND 腳布局。 SW 腳是開關節點，需要將 SW、L、D 的走線盡量縮短，并使用較寬的銅箔降低寄生電感。FB 腳與采樣電阻需要保持短線路，并盡量遠離高電流回路，以減少噪聲干擾。整體建議采用四層板設計，頂層為信號層，次層為完整地平面，以保證低阻抗回流路徑。

6. 軟啟動電容與調光濾波
   ?AP3032 內置軟啟動時間不需要額外電容支持，但若需要對 DIM/EN 腳進行濾波，防止溫度變化或電源抖動誤觸發，可在 DIM/EN 腳與 GND 之間并聯一顆小電容（例如 10pF 至 100pF）以過濾高頻噪聲。若需要實現快速開關響應，也可直接將 DIM/EN 腳與微控制器 IO 連接，由軟件控制 PWM 輸出。

七、典型應用電路解析
以下以一種典型的 5V 輸入、輸出驅動 4 行 LED 每行 7 顆串聯的背光電路為例，對各個元件及參數配置進行詳細說明（僅示意，實際設計需根據具體 LED 串參數、PCB 布局等因素進行優化調整）：

 Vin (5V) ----|| C_in (4.7μF) ||---- VIN (Pin6)  AP3032  SW (Pin5) ----- L (6.8μH) ----+----+---- LED1~LED7 串 ----  二極管 D  ----+--- Vout （到 LED）
                                                       |                                  |
                                                      GND                                FB (Pin4) --- R_sense (2.5Ω) --- GND
      DIM (Pin3) <-- PWM 控制信號
      OVP (Pin1) --- 27V 電壓檢測（可直接與電感輸出節點相連）
      GND (Pin2) --- 接地

1. 輸入側：
   ?輸入電容 C_in 取 4.7μF 陶瓷，耐壓 ≥ 16V，放置于 VIN 腳與 GND 腳之間，盡量靠近芯片封裝，以保證輸入電壓穩定、抑制高速開關噪聲。

2. 開關節點：
   ?SW (Pin5) 與外部 6.8μH 電感相連，電感需選用高飽和電流型號，擺放位置距離芯片引腳盡量貼近。電感另一端與肖特基二極管 D（如 SS14）相連，二極管另一端為 LED 串的正極。

3. LED 驅動與采樣回路：
   ?LED 串共 4 行，每行 7 串并聯。LED 正極經過肖特基二極管 D 接入升壓輸出，負極回到 GND 通過采樣電阻 R_sense（2.5Ω）與 FB 腳相連。FB 腳采樣電阻兩端電壓用于檢測電流，當采樣電壓達到 200mV 時，內部誤差放大器降低 PWM 占空比，從而實現對 LED 恒流驅動。

4. 調光與使能：
   ?DIM/EN (Pin3) 連接至主控芯片 PWM 輸出引腳，可通過外部 MCU 在數十千赫茲頻率范圍內輸出方波信號，以實現背光亮度可調。若需要關閉背光，則將 DIM/EN 腳拉低至 0V，AP3032 進入待機模式，功耗降低至數 μA。

5. 過壓檢測：
   ?OVP (Pin1) 可直接與電感與二極管輸出節點相連，當該節點電壓（負載斷開時的空載電壓）超過約 27V（一般配置可通過外部電阻分壓進行調整，如若需要特定電壓值，可參考官方手冊），OVP 比較器檢測到過壓信號后，切斷輸出并進入保護狀態。

6. 地線布置：
   ?GND (Pin2) 需要與采樣電阻、輸入電容、輸出電容等外部組件的負極共地，通過多層板地平面保證回流路徑最短。若條件允許，可在采樣電阻附近增加小面積的地銅，以減少地電位噪聲對 FB 電壓測量的影響，從而提高恒流精度。

八、PCB 布局注意事項
在高速開關電源設計中，PCB 布局是影響系統性能與穩定性的關鍵因素。以下為 AP3032 應用中常見的布局與走線要點建議：

1. 緊湊布局原則
   ?AP3032 采用 1MHz 高頻開關，開關節點電壓變化陡峭，建議將芯片、升壓電感與肖特基二極管盡量放置在同一區域，縮短信號路徑，減少寄生電感和信號輻射。

2. 地平面設計
   ?采用多層板時，次層作為完整地平面，使芯片 GND 引腳與所有外部電容、采樣電阻、二極管的負極都與該地平面良好連接，形成低阻抗回流路徑。高頻回流電流通過地平面流動，減少 EMI 干擾。

3. 輸入電容與輸出電容的擺放
   ?輸入電容應靠近 VIN 與 GND 引腳放置，輸出電容應靠近肖特基二極管與 LED 串連節點，并與采樣電阻保持合理距離。若條件允許，可在輸出端并聯一顆小容量陶瓷電容（如 0.1μF）與大容量鋁電解電容并聯以濾除高頻紋波。

4. 采樣電阻布線
   ?采樣電阻 R_sense 與 FB 引腳之間的走線必須最短，避免與大電流回路并行或交叉，從而降低噪聲耦合。采樣回路應盡可能遠離開關節點及電感區域，以免高頻噪聲進入 FB。

5. SW 節點走線
   ?由于 SW 引腳為高頻開關節點，所承載的電流較大，走線應加寬并盡量縮短，避免形成過大回路面積，同時減少對地和其他信號線的感應?？稍?SW 節點處增加地焊盤以分散熱流，利于散熱。

6. DIM/EN 與 MCU 信號線
   ?DIM/EN 腳用于接收 PWM 或使能信號，該信號線應與高頻開關回路保持一定距離，以免誤觸發。若需要較大長度的走線，可在 DIM/EN 與 MCU 之間加入小電容進行濾波，抑制 EMI 干擾。

九、典型性能參數與測試結果
以下列出 AP3032 在典型工作條件下的一些關鍵性能指標，供設計人員在評估與選型時參考。具體數據應以官方最新數據手冊為準，這里僅供示例。

• 輸入電壓范圍 (VIN)：2.7V ～ 9V

• 開關頻率 (f_SW)：典型值 1MHz

• 輸出電流上限 (I_OUT_MAX)：1.4A（周期性過流限制，開關管導通時檢測電流）

• 反饋電壓 (V_FB)：200mV ± 3%

• 輸出過壓保護 (OVP)：典型 27V

• 欠壓鎖定 (UVLO)：典型 2.5V（上升) / 2.3V（下降）

• 軟啟動時間 (T_SS)：典型 1ms

• 待機電流 (I_Q)：Typ. 50μA（DIM/EN = 0V）

• 工作溫度范圍 (TA)：-40°C ～ +85°C

• 熱關斷 (T_SD)：典型 150°C

• 典型效率 (η)：81% (VIN = 5V, IOUT = 80mA)

實際測試示例：當 VIN = 5V、LED 串電壓約 15V（4 行 × 7 顆 LED，每顆 VF = 1.5V），LED 工作電流設定為 80mA 時，通過示波器測量 SW 腳波形可見開關頻率穩定在 1MHz 左右，輸出電壓紋波在 ±50mV 范圍內。測試系統效率達到約 80% 左右，符合官方典型值。在極端工況下（VIN = 3.7V、IOUT = 100mA），芯片溫升約 25°C，穩定工作狀態，無過熱重啟現象，驗證了芯片在寬輸入電壓范圍和高電流輸出下的可靠性。

十、調試與常見故障分析
在實際應用中，可能會遇到一些由于布局、參數不當或外圍元件失配導致的異常情況。以下列舉常見問題與解決建議，供工程師在調試過程中參考。

1. 輸出電流不穩定或無法達到設定值
   ?? 原因分析：采樣電阻阻值不正確或精度較差；FB 腳走線過長，受到高頻噪聲干擾；輸入電壓不足或輸入端濾波不足；LED 串連接不合理；外部電感飽和或 DCR 較高導致效率降低。
   ?? 解決方法：檢查采樣電阻阻值是否與設計一致，并更換精度 ≥ 1% 的薄膜電阻；優化 FB 至采樣電阻的走線，盡量短且遠離高頻開關區域；確保 VIN ≥ 2.7V 且輸入電容足夠；確認 LED 串?dāng)?shù)量與電感飽和電流匹配；更換飽和電流更高、DCR 更低的電感。

2. 板上發熱量過大
   ?? 原因分析：開關 MOSFET 內阻較大導致?lián)p耗增加；二極管正向壓降過高；采樣電阻功耗過大； PCB 散熱不佳、銅箔面積不足；負載電流過高超過規格。
   ?? 解決方法：采用 DCR 更低的電感和低 RDS(on) 的肖特基二極管；減小采樣電阻阻值以適當提高反饋參考電壓；在布板時增加芯片和電感周圍的散熱銅箔；降低 LED 電流或減小并聯行數，確保電流不超過 1.4A。

3. 輸出電壓紋波過大或干擾嚴重
   ?? 原因分析：輸出電容 ESR 過高；布局不當導致回流路徑走長；輸入電容容量不足；開關回路沒有與地平面良好配合導致 EMI 輻射。
   ?? 解決方法：在輸出端并聯陶瓷電容（0.1μF）和鋁電解電容（1μF）以濾除高頻和低頻紋波；優化 SW、D、L 布局，縮短回流回路面積；增強輸入濾波，大電流回路走線加寬；在重要信號線與地平面之間保持合理距離。

4. PWM 調光不穩定或閃爍
   ?? 原因分析：DIM/EN 腳信號線長度過長，受到外界干擾；PWM 頻率過低導致 LED 可見閃爍；未使用濾波或上拉／下拉電阻。
   ?? 解決方法：使用短線連接 DIM/EN 腳與 MCU，必要時增加 RC 濾波；選擇 PWM 頻率在數十 kHz 范圍，避免可見閃爍；在 DIM/EN 腳加上上拉或下拉電阻保持穩定狀態；確保 MCU 驅動電平與 DIM/EN 電平要求匹配。

十一、封裝與熱管理
AP3032 采用 SOT-23-6 貼片封裝，該封裝體積小巧，但相對散熱能力有限。因此，在實際 PCB 設計中需要特別關注熱管理措施：

1. 封裝特性
   ?SOT-23-6 封裝尺寸僅為 3.0mm × 2.9mm × 1.6mm，散熱面為腳焊盤及底部貼合面積有限。內部集成功率 MOSFET，由于在高電流條件下會產生明顯熱量，需要在 PCB 布局時考慮散熱。

2. PCB 地銅散熱
   ?建議在芯片底部及周圍區域鋪設大面積地銅，并在底層添加散熱過孔（Thermal Via），將熱量傳導至內部或底層地平面，從而通過整個 PCB 板進行散熱。同時可在芯片附近區域加寬導線，增加銅厚以提高散熱效率。

3. 環境溫度與散熱管理
   ?在高環境溫度下（如超過 60°C），芯片內部溫度容易疊加，可能觸發過熱關斷保護。若應用場景存在高溫環境，需評估負載電流，并考慮在散熱不良的情況下降低 LED 電流或者適當增加散熱片、散熱膠等輔助散熱手段。

4. 過熱保護機制
   ?AP3032 內置過熱關斷，當芯片內部溫度超過約 150°C 時，會自動切斷開關輸出，等待溫度恢復到約 125°C 后重新啟動。此保護功能確保芯片和外圍電路在異常發熱情況下不被長期損壞，但在設計中應避免頻繁觸發過熱保護，以免影響用戶體驗。

十二、常見應用實例與優化建議
針對不同應用場景，可以對 AP3032 的外圍電路進行相應的優化，以滿足客戶的特殊需求。以下列舉幾種常見方案：

1. 無線充電背光集成方案
   ?在采用無線充電模塊為設備充電并同時為 LCD 背光供電時，設備尺寸緊湊，電源噪聲較大。此時推薦在 AP3032 的輸入端增加 EMI 濾波器（如共模電感+陶瓷電容）以抑制無線充電帶來的干擾。此外，可以在輸出端并聯一個 TVS 二極管，防止因空載或線纜延長導致的輸出瞬間過壓對后端 LED 或芯片造成沖擊。

2. 便攜式低功耗場景
   ?對于對超低功耗有嚴格要求的手持設備，如電子詞典、電子書籍閱讀器等，可以將 DIM/EN 腳定時拉低進入待機模式，在無需背光時將 AP3032 關閉，將功耗降至微安級別。若需要快速喚醒，可在 DIM/EN 腳設計硬件中斷電路，通過外部按鍵直接使芯片快速恢復工作。

3. 汽車點煙器供電方案
   ?在汽車環境中，9V～12V 的供電電壓范圍較寬，對輸入電壓范圍有一定挑戰。AP3032 支持 2.7V～9V 輸入，若在汽車供電下使用，需要在 VIN 端增加一個降壓穩壓模塊（如降壓型穩壓器將 12V 降到 9V 或 5V），同時注意輸入端抗浪涌設計，如串聯阻抗、TVS 二極管等，以防止汽車電源的瞬態浪涌損壞芯片。

4. 串聯大電流 LED 驅動方案
   ?若需要驅動更多串聯 LED（例如每行 10 串），單純提高采樣電阻很可能導致輸出電壓超出 OVP 保護范圍。此時可以通過在 SW 與電感之間增加一個電感級聯或多級升壓結構，或者直接選用相似架構但輸出電壓更高的替代芯片。此外，可以通過級聯分流器件將多行 LED 分成多個并聯支路，各支路由獨立驅動電路提供恒流，并通過主控芯片進行電流均衡管理。

十三、AP3032 與同類產品對比
在選擇 LED 驅動升壓芯片時，工程師常常會在多個品牌和型號之間進行權衡。下表對 AP3032 與市面上幾款常見同類產品（例如 TI 的 PT4115、Richtek 的 RT8277、Microchip 的 HV9910 等）在關鍵參數方面進行比較，以便更直觀地了解 AP3032 的優勢和局限（以下參數僅供示意，詳細規格請參考各自官方數據手冊）。

十四、常見問題解答
Q1：AP3032 的最低輸入電壓是多少？
A1：AP3032 的欠壓鎖定典型閾值為 2.5V（上升時）/2.3V（下降時），因此其最低輸入電壓一般應高于 2.7V，以保證芯片正常進入 PWM 工作狀態。低于欠壓鎖定電壓時，芯片會自動關閉開關管，進入待機狀態。

Q2：如何實現 LED 的線性調光？
A2：AP3032 支持在 DIM/EN 腳輸入 PWM 信號進行數字調光。當外部 MCU 輸出高頻 PWM 方波時，芯片根據占空比控制輸出反饋循環，間接調節 LED 平均電流，從而實現亮度調節。建議 PWM 頻率設置在 10kHz～100kHz 范圍，以避免可見閃爍和電磁干擾。同時可在 DIM/EN 腳增加 RC 濾波，以抑制高頻噪聲造成的誤觸發。

Q3：如何防止開路時芯片損壞？
A3：當 LED 串出現開路（無負載）時，升壓電路會因無法提供預定電流而導致輸出電壓不斷上升直至芯片或二極管擊穿。AP3032 內置輸出過壓保護（OVP）功能，當檢測到輸出節點電壓超過約 27V 時將強制關斷開關 MOSFET，切斷升壓輸出，避免過壓損壞芯片或其他元件。在實際電路中，可通過 OVP 腳連接相應的分壓電阻網絡，將檢測閾值設定在適合的安全范圍內。

Q4：AP3032 最大輸出電流如何計算？
A4：AP3032 的內部周期性過流限制值為典型 1.4A，但在實際應用中，最大可驅動的 LED 串電流會受到輸入電壓、輸出電壓、開關頻率、電感參數以及環境溫度等多重因素的影響。一般而言，可參考以下經驗公式：
?I_LED_MAX ≈ (V_IN × D_max × η) / (V_LED × N_series)
?其中 V_IN 為輸入電壓，D_max 為最大占空比（最大約 0.8 左右），η 為轉換效率，V_LED 為 LED 單顆正向壓降，N_series 為每行串聯 LED 數量。根據實際測試的開關管導通損耗和芯片溫度情況，再進行適當保守估計。

Q5：可否并聯多個 AP3032 驅動更大電流？
A5：若單個 AP3032 無法滿足更大 LED 電流需求，可以采用并聯多顆 AP3032 的方案。每顆芯片通過各自的電感、二極管及采樣電阻驅動獨立的 LED 支路，然后將 LED 支路并聯。此外，需要確保各支路的采樣電阻和 LED 串配置保持一致，以便電流均衡。也可在 MCU 端對每顆 AP3032 的 DIM/EN 腳進行單獨控制，實現分段調光或功率分配。

十五、參考資料與進一步學習
若需深入了解 AP3032 的內部結構與性能特性，建議參考以下資料：

• Diodes Incorporated 官方 AP3032 數據手冊，該文檔提供了詳細的引腳描述、電氣參數、典型應用電路、PCB 布局參考以及熱特性等信息。

• Diodes 官方應用筆記與參考設計，例如“Typical Application for AP3032 White LED Step-Up Converter”，其中涵蓋了完整的節省 PCB 空間、提高 EMI 性能的設計示例。

• 相關電子工程論壇與社區（如 EEVblog、Stack Exchange 的電子版塊、EDN 論壇等）中針對 AP3032 設計與調試的討論和優化經驗交流。

• 同類產品技術白皮書與對比分析報告，以便更全面地評估不同芯片之間的優缺點。

通過閱讀上述資料，工程師可以深入理解 AP3032 的工作原理、設計技巧及調試要點，從而在實際項目中快速上手并優化系統性能。

十六、總結
AP3032 是一款專為中小功率白光 LED 背光驅動而設計的高效升壓轉換器。其典型特性包括：1MHz 恒頻 PWM 控制、寬輸入電壓范圍（2.7V～9V）、高達 1.4A 的過流保護、低反饋電壓（200mV）實現精確恒流驅動、集成豐富的保護功能（過壓保護、欠壓鎖定、過熱關斷、軟啟動、電流限制）及待機/調光功能等。該芯片的小巧 SOT-23-6 封裝和高效率特性使其非常適合便攜式液晶背光、數碼相框、GPS 接收器、電子書閱讀器、便攜式游戲機等對尺寸與功耗有嚴格要求的應用場景。目前市場上有多種同類產品可供選擇，但 AP3032 在低輸入電壓、高頻開關、低待機功耗以及豐富的保護機制方面具有明顯優勢。

在實際應用中，合理選擇和搭配外部電感、肖特基二極管、采樣電阻及濾波電容，并遵循嚴格的 PCB 布局原則，可有效提升系統穩定性與效率；同時，通過調試 DIM/EN 腳的 PWM 占空比，可實現對背光亮度進行柔性控制。遇到典型故障時，通過檢查采樣回路、優化 PCB 布局以及確保外部元件質量與參數匹配，可快速定位并解決問題。

總之，AP3032 以其簡潔的外圍電路、高效的能量轉換、出色的保護功能和靈活的調光方式，為背光驅動設計提供了一種極具競爭力的解決方案。無論是在消費電子產品、工業顯示應用還是汽車電子領域，只要對體積、功耗和背光調控有較高要求，AP3032 都能夠發揮其優勢，為產品設計提供可靠的技術保障。
