引言
在數字電子技術飛速發展的背景下，觸發器作為數字電路的基本存儲元件之一，承擔著數據存儲、狀態切換以及時序控制等關鍵功能。74LS74 作為 TTL（晶體管–晶體管邏輯）系列芯片中的常用雙 D 觸發器，憑借其高速、低功耗、易于級聯、使用方便等特點，廣泛應用于各種時序電路、寄存與計數系統。無論是在簡單的脈沖分頻電路中，還是在復雜的有限狀態機設計里，74LS74 都能夠穩定地提供一個正跳變沿觸發的 D 型觸發功能，并且具備異步清零（CLR）和預置（PR）兩個清除預置端口，用于靈活地進行電路初始化與復位。本文旨在從基礎原理、引腳功能、邏輯特性、時序參數、電氣參數、典型應用到級聯使用，以及在設計與調試過程中需要注意的細節與故障排查方法等多個方面，進行全面而細致的闡述，幫助讀者深入理解 74LS74 觸發器的特點與使用技巧，以期能夠在實際工程設計中更加得心應手地運用該器件。

74LS74 簡介與基本功能
74LS74 屬于 TTL 低功耗肖特基（Low-power Schottky）系列芯片，內部集成了兩個完全獨立、功能相同的正跳變沿觸發 D 型觸發器。每個觸發器包含 D（數據信號）輸入端、CLK（時鐘）輸入端、CLR（清零）輸入端、PR（預置）輸入端、Q 輸出端以及 Q$ar{ }$ ˉ （反向輸出）端。其主要功能是將輸入端 D 上的數據信號，在上升沿（正跳變沿）到來時鎖存到輸出 Q 上，從而實現數據的暫存。與此同時，CLR 和 PR 為異步端，在時鐘信號作用之外，可隨時將觸發器強制置零或置一，用于電路的復位與初始化。與一般的電平觸發觸發器相比， 74LS74 采用邊沿觸發方式，能夠有效避免在時鐘電平高期間數據信號變化對輸出造成的競態與毛刺問題，從而提高系統的穩定性。由于其雙觸發器結構，可通過外部連接實現多位寄存、移位寄存、計數器以及狀態機等多種功能電路，具有極高的靈活性與可擴展性。

引腳配置與引腳功能說明

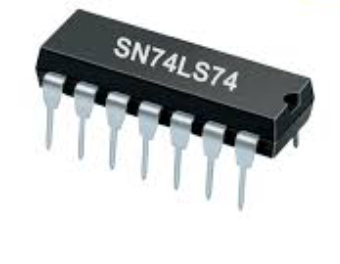

下圖為 74LS74 的典型引腳排列（采用雙列直插 DIP-14 封裝）示意圖。在布局上，芯片一側標注有斜口，以便于識別第 1 引腳的位置。

1. 引腳編號與名稱（以 DIP-14 封裝為例）

• 第 1 引腳（1CLR）：觸發器 1 的清零（CLR）輸入。

• 第 2 引腳（1D）：觸發器 1 的數據（D）輸入。

• 第 3 引腳（1CLK）：觸發器 1 的時鐘（CLK）輸入。

• 第 4 引腳（1PR）：觸發器 1 的預置（PR）輸入。

• 第 5 引腳（1Q）：觸發器 1 的正常輸出。

• 第 6 引腳（1Q$ar{ }$ ˉ）：觸發器 1 的反向輸出。

• 第 7 引腳（GND）：電源地。

• 第 8 引腳（2Q$ar{ }$ ˉ）：觸發器 2 的反向輸出。

• 第 9 引腳（2Q）：觸發器 2 的正常輸出。

• 第 10 引腳（2PR）：觸發器 2 的預置輸入。

• 第 11 引腳（2CLK）：觸發器 2 的時鐘輸入。

• 第 12 引腳（2D）：觸發器 2 的數據輸入。

• 第 13 引腳（2CLR）：觸發器 2 的清零輸入。

• 第 14 引腳（VCC）：電源正極（+5V）。

2. 引腳功能描述

• D 輸入端（1D、2D）：在時鐘的正跳變沿到達時，對應觸發器將把 D 端的邏輯電平鎖存到 Q 端。D 端信號應滿足時序要求（即在時鐘上升沿前方一定時間內保持穩定）。

• CLK 輸入端（1CLK、2CLK）：主觸發信號，對于 74LS74 而言，內部為正跳變沿觸發方式，僅在從低電平躍升到高電平的瞬間，才讀取 D 輸入并更新輸出。CLK 輸入電平寬度與抖動性能直接影響觸發器的可靠性。

• CLR 輸入端（1CLR、2CLR）：異步清零端，屬于低電平有效（active LOW）。當 CLR 輸入保持低電平時，無論時鐘或 D 輸入狀態如何，觸發器立即將輸出 Q 置為 0，Q$ar{ }$ ˉ 置為 1。CLR 恢復高電平后，觸發器恢復正常工作。

• PR 輸入端（1PR、2PR）：異步預置端，同樣為低電平有效。當 PR 輸入保持低電平時，無論時鐘或 D 輸入狀態如何，觸發器立即將輸出 Q 置為 1，Q$ar{ }$ ˉ 置為 0。PR 恢復高電平后，觸發器恢復正常工作。

• Q 輸出端（1Q、2Q）：觸發器的正常輸出，當正跳變沿觸發時，Q 等于觸發時刻 D 的值，或在異步預置/清零操作時被強制置位或復位。

• Q$ar{ }$ ˉ 輸出端（1Q$ar{ }$ ˉ、2Q$ar{ }$ ˉ）：Q 輸出的反相信號，與 Q 同步變化。常用于配合其他邏輯電路或反饋控制。

邏輯功能與真值表
74LS74 的邏輯功能可以概括為一個帶有清零與預置異步控制、正跳變沿觸發的 D 型觸發器。其核心作用為：在 CLK 從低電平躍升至高電平的瞬間，將 D 端數據復制到 Q 端。與此同時，如果異步清零 CLR 或異步預置 PR 被拉低，則忽略 CLK 的觸發，直接將輸出 Q 置為 0 或 1。以下通過邏輯表達以及真值表來詳細說明。

1. 邏輯表達
   令 Q 表示當前時刻輸出，Q$ar{ }$ ˉ 為其補碼。給定輸入 D、CLK、CLR、PR，對應關系可以表達為：

• 當 CLR = 0 時，Q = 0，Q$ar{ }$ ˉ = 1；（異步清零優先級最高）

• 當 PR = 0 且 CLR = 1 時，Q = 1，Q$ar{ }$ ˉ = 0；（異步預置優先于時鐘觸發、生效時優先于 D）

• 當 CLR = 1 且 PR = 1 且 CLK 在上升沿跳變時，Q 下一個狀態等于 D；

• 當 CLR = 1 且 PR = 1 且 CLK 不在上升沿跳變時，Q 保持原狀態。

2. 真值表

   PR

   CLR

   CLK

   D

   Q(next)

   Q$ar{ }$ ˉ(next)

   備注

   L	H	X	X	1	0	異步預置（不關心 D、CLK）
   H	L	X	X	0	1	異步清零（優先于普通觸發）
   H	H	↑（低→高）	L	0	1	正跳變沿觸發，將 D=0 置 0
   H	H	↑（低→高）	H	1	0	正跳變沿觸發，將 D=1 置 1
   H	H	其他（維持）	X	Q	Q$ar{ }$ ˉ	保持原狀態

   其中“↑”表示時鐘從低電平躍升到高電平的那一時刻，此時讀取 D 的狀態；“X”表示不關心輸入；“其他（維持）”表示時鐘在高電平或低電平期間的任意電平變化不會改變輸出。

3. 注意事項

• 當 PR 與 CLR 同時為低電平（PR = 0 且 CLR = 0）時，輸出會出現禁忌狀態（用于異步預置與清零存在沖突的情況），其結果不符合常規邏輯定義，可能導致輸出不穩定或帶來不可預測的邏輯結果，因此在設計時應避免該組合出現。

• D 必須在時鐘上升沿到來前保持穩定一段時間（滿足設定時間要求），并在時鐘上升沿到來后保留一定時間（滿足保持時間要求），否則可能產生亞穩態或競態。

時序特性與時序圖
74LS74 作為 TTL 系列中的邊沿觸發型 D 觸發器，其時序特性尤為重要，直接決定了數字電路的最大工作頻率、可靠性以及在多級觸發器級聯時的穩定性。以下將分別從輸入端時序要求、輸出變化參數以及典型時序圖來進行詳細說明。

1. 輸入端時序要求（時鐘與數據的關系）

• 高電平寬度（$t_{w(H)}$tw(H)）：時鐘在高電平期間所要求的最小保持時間，保證觸發器能夠正確識別上升沿。對于 74LS74，該參數典型值約為 20ns。

• 低電平寬度（$t_{w(L)}$tw(L)）：時鐘在低電平期間所要求的最小保持時間，以保障在下降沿回落后下一次上升沿能夠正常到達。典型值約為 20ns。

• 設定時間（$t_{su}$tsu）：在時鐘上升沿到來之前，D 輸入需要保持穩定的最短時間，以保證在觸發時正確鎖存該數據信號。對于 74LS74，典型值$t_{su}$tsu 為 20ns 左右。

• 保持時間（$t_h$th）：在時鐘上升沿到來之后，D 輸入仍需保持穩定的最短時間，以防止輸出進入亞穩態。典型值$t_h$th 為 5ns 左右。

• 時鐘脈沖寬度

• 如果時鐘脈沖寬度、設定時間或保持時間不能滿足上述要求，觸發器可能出現輸出錯誤或者亞穩態，導致整體電路時序紊亂。

2. 輸出變化參數

• 清零響應時間（$t_{CLR}$tCLR）：當 CLR 端從高電平跳變到低電平時，Q 輸出被強制置 0 的傳播延遲。典型值在 15ns 左右。

• 預置響應時間（$t_{PR}$tPR）：當 PR 端從高電平跳變到低電平時，Q 輸出被強制置 1 的傳播延遲，同樣在 15ns 左右。

• 傳播延遲時間（$t_{PLH}$tPLH、$t_{PHL}$tPHL）：當時鐘引發觸發時，輸出 Q 從低電平跳變到高電平（$t_{PLH}$tPLH）或從高電平跳變到低電平（$t_{PHL}$tPHL）所需要的時間。對于 74LS74，典型值在 20ns 到 30ns 之間。

• 異步復位/預置響應時間

• 輸出保持時間（$t_{OH}$tOH）：在某些文獻中也描述了異步端釋放后，輸出從被強制置位/置零回到正常邊沿觸發模式所需的保持時間，該值通常與異步端輸入恢復高電平后的時鐘延遲有關，大致在 20ns 左右。

3. 典型時序圖
   在對時序圖進行分析時，需要注意以下要點：

• 當 PR、CLR 均維持高電平時，觸發器在時鐘上升沿時進行正常的數據鎖存。

• 如果在時鐘上升沿的瞬間，若 PR 或 CLR 有任意一個為低電平，則以異步控制端為優先，即立即執行預置或清零操作，而不會執行普通鎖存。

• 時序圖中，數據 D 的信號必須在時鐘上升沿到達之前的$t_{su}$tsu 時間之內穩定，并且在時鐘上升沿之后繼續保持至少$t_h$th 時間。

• 若需要疊加多個觸發器級聯使用，還需在時序圖中標出每級輸出到下一級時鐘輸入之間的傳播延遲，以便計算系統的最大時鐘頻率和防止冒險。

電氣特性與參數
在使用 74LS74 設計電路時，除了邏輯功能與時序特性外，了解其電氣特性能夠幫助設計者在電源供給、驅動能力以及散熱管理等方面做出正確決策。以下內容將對電氣參數進行詳細說明，并附帶典型器件手冊中的參考值。

1. 工作電壓與電流

• 在靜態無遮擋輸入的情況下，每個觸發器通常消耗約 17mA 左右的電源電流。兩個觸發器并聯工作時，總電流約在 34mA 左右，具體數值會隨溫度、供電電壓而略有波動。

• 在實際應用中，應根據觸發器數量和所驅動負載選擇合適的電源穩壓器，保證在峰值負載情況下仍能穩定維持 5V 供給，并預留一定余量以防止因電源容量不足導致電壓下降而出現觸發抖動。

• 供電電壓（VCC）：74LS74 的標準工作電壓為 +5V ±0.25V。在此范圍內，芯片內部的 TTL 結構才能正常工作。若電壓低于 4.75V，可能會導致邏輯電平不穩定、觸發錯誤；若高于 5.25V，則可能加速器件老化并導致過流。

• 工作電流（ICC）

2. 輸入輸出電平與電流

• 邏輯“1”電平輸出（VOH）：在輸出為高電平時，其最小電壓保證在 +2.4V 以上；典型上，在空載（IO = -400μA）時可以輸出 +3.5V 左右。

• 邏輯“0”電平輸出（VOL）：在輸出為低電平時，典型最大可保持在 0.4V 以下（IO = 8mA）。

• 輸出電流能力

• 由于 TTL 在輸出低電平時具有較強的下拉能力，但在輸出高電平時提供的電流有限，因此在設計負載時要注意避免在輸出高電平需要大電流驅動的情況，或者通過添加上拉電阻器提升輸出高電平的驅動能力。

• 高電平時源電流（IOH）：在 VOH = 2.4V 時，能夠提供最大約 -400μA 的電流；

• 低電平時漏電流（IOL）：在 VOL = 0.4V 時，能夠下拉最大約 8mA 的電流。

• 邏輯“1”電平輸入（VIH）：在 +2.0V 至 VCC 范圍內即可視為高；

• 邏輯“0”電平輸入（VIL）：在 0V 至 +0.8V 范圍內即可視為低。

• 輸入漏電流（IIL）：當輸入保持在高電平（VIH）時，每個輸入端會消耗典型約 40μA 的漏電流；在輸入為低電平（VIL）時，漏電流約為 -0.36mA。

• 輸入電平

• 輸出電平

3. 扇出（Fan-out）與噪聲容限

• 噪聲容限（Noise Margin）：在高電平時的噪聲容限$(V_{OH(min)} - V_{IH(min)})$(VOH(min)?VIH(min)) 約為 0.4V；在低電平時$(V_{IL(max)} - V_{OL(max)})$(VIL(max)?VOL(max)) 約為 0.4V。此噪聲容限取決于供電電壓、溫度以及元件老化程度，在高噪聲環境或長布線情況下，需要盡量縮短信號線長度并做好接地處理，以免出現誤觸發。

• 扇出：扇出是指一個輸出端口能夠驅動多少個相同類型的輸入端。對于 74LS74，典型扇出值為 10，表示一個 Q 輸出可以可靠地帶動 10 路標準 TTL 輸入。若需要更大扇出，可以通過中間添加緩沖器或使用 74LS244 等緩沖芯片實現。

• 噪聲容限

4. 溫度范圍與功耗

• 工作溫度范圍：74LS74 的標準工作溫度一般在 0℃ ～ +70℃（商業級）；對于軍品級器件，則可以承受 -55℃ ～ +125℃。在極端溫度環境下，應保證芯片的散熱條件良好，并考慮溫度會對電氣參數（如延遲時間、輸入漏電流）產生影響。

• 功耗：典型功耗包括靜態功耗與動態功耗兩部分。靜態功耗主要來源于內部偏置電流，若不進行頻繁觸發，每個觸發器的靜態功耗大約為 85mW；動態功耗則與時鐘頻率、負載電容及輸出電流相關。假設以 10MHz 時鐘頻率觸發一個觸發器，并帶動若干 TTL 負載，其動態功耗可以達到幾十毫瓦。因此，在功耗敏感的應用場景中，需要合理規劃時鐘頻率以及減少不必要的開關操作，或考慮使用更低功耗的 74HC 系列或 CMOS 觸發器代替。

典型應用電路示例
74LS74 由于其可靠的時序控制與雙觸發器結構，被廣泛應用于各類數字電路場景。下面通過多個典型應用示例進行說明，并在每個示例中解釋關鍵接線原則與時序注意事項。

1. 1/2 分頻電路

• 電路原理：將 D 端連接到 Q$ar{ }$ ˉ 輸出，使得每次時鐘上升沿到來時，Q 輸出翻轉一次，從而實現輸入時鐘頻率的一半輸出。

• 接線方式：

• 將 1Q$ar{ }$ ˉ 連接至 1D；

• 1CLR、1PR 均通過上拉電阻與 VCC 連接，保持高電平；

• 1CLK 連接到輸入時鐘信號；

• 1Q 作為輸出。

• 時序分析：當時鐘上升沿到來時，若之前 Q=0，Q$ar{ }$ ˉ=1，則新的 Q=1，實現高電平；下一次時鐘上升沿到來時，新的 Q=0，實現低電平。如此往復，輸出信號頻率為輸入信號的二分之一，且占空比接近 50%。

• 注意事項：由于觸發器內部存在傳播延遲，在高頻應用時需考慮最大工作頻率限制。若時鐘頻率過高，會導致輸出占空比失真或輸出信號抖動。

2. 4 位移位寄存器

• 電路原理：采用兩顆 74LS74，將它們級聯形成 4 位移位寄存器。每次時鐘上升沿到來時，將前一級的 Q 輸出送入下一顆芯片的 D 端，從而實現串行輸入、并行輸出或并行輸入、串行輸出的功能。

• 接線方式：

1. 第一顆芯片（U1）的 1Q$ar{ }$ ˉ 或 1Q 根據需要選擇作為串行輸入反饋，1D 接入串行數據輸入；

2. U1 的 1Q 連接到第二顆芯片（U2）的 2D；U2 的 2Q 再連接到第三顆芯片（U3）的 2D；以此類推，直到第四顆芯片（U4）完成級聯。

3. 所有芯片的 PR 均拉高（與 VCC 連接），CLR 拉高保持高電平；

4. 同步時鐘信號并行送入四顆芯片的 CLK 端。

5. 若需要并行輸出，則將各芯片 Q 端直接用作并行輸出；若需要串行輸出，則 U4 的 Q 作為串行輸出端口。

• 時序分析：在第 n 個時鐘上升沿，串行輸入位經過四次寄存后，最終出現在 U4 的 Q 端；并行輸出則反映上一次時鐘到來前的各位數據。

• 注意事項：

• 由于級聯結構容易引入傳播延遲累積，需要計算整個鏈路的傳播延遲之和，并保證下一級觸發器在時鐘到來時，能夠正確讀取上一時鐘后的穩定輸出值。

• 如果時鐘線較長或有阻抗失配，可能導致時鐘信號延遲不同步，需使用扇出緩沖芯片或時鐘分配器分發信號。

3. 4 位計數器

• 電路原理：通過四顆 74LS74 級聯，將觸發器串聯實現二進制計數。具體做法為：第一顆芯片工作在分頻模式，將其 Q$ar{ }$ ˉ 反饋至 D 端，產生 1/2 時鐘；第二顆芯片的 CLK 由第一顆芯片的 Q 輸出提供，第三顆芯片的 CLK 由第二顆芯片的 Q 提供，以此類推。這樣，當?shù)谝活w芯片每翻轉一次時，第二顆芯片的時鐘觸發一次，相當于對時鐘頻率進行二次分頻，以此類推，實現二進制加法計數。

• 接線方式：

1. U1（芯片 1）的 1D = 1Q$ar{ }$ ˉ，1PR、1CLR 高電平。

2. U1 的 1Q 輸出作為整體系統的一位計數輸出（A0）；同時連接至 U2 的 2CLK。

3. U2 的 2D = 2Q$ar{ }$ ˉ，2PR、2CLR 高電平；U2 的 2Q 作為第二位輸出（A1），也連接至 U3 的 3CLK。

4. U3 與 U2 類似，輸入來自上一級的 Q，輸出連接至 U4 的 4CLK；U3 的 3Q 作為第三位輸出（A2）。

5. U4 的 4D = 4Q$ar{ }$ ˉ，4PR、4CLR 高電平；U4 的 4Q 作為第四位輸出（A3）。

6. 四個 Q 輸出分別對應二進制數的四位，最低位（LSB）為 U1 的 Q。

• 時序分析：初始狀態下，所有 Q 置 0；每次系統輸入時鐘高電平上升沿到來時，U1 的 Q 取反一次（最低位翻轉）；當 U1 的 Q 從 1 跳到 0 時（發生進位），此時會觸發 U2 的時鐘輸入，使得 U2 的 Q 翻轉一次；以此類推，形成標準的二進制加法計數邏輯。

• 注意事項：

• 由于級聯觸發器之間存在傳播延遲，當計數頻率較高時，需要保證傳播延遲累積不會超過下一次時鐘周期，否則可能出現計數錯誤。

• 在某些精度要求高的場合，可在 U1 到 U4 之間插入門電路（如 74LS00 NAND）或使用齊納二極管電路進行有源延遲補償，確保時序準確。

4. 狀態機（FSM）設計示例

• 電路原理：有限狀態機（Finite State Machine, FSM）是數字系統中常見的狀態控制邏輯。利用多級觸發器并配合邏輯門電路，可以實現任意狀態之間的跳轉。以下以一個簡單的二狀態自動往返（上下樓電梯）狀態機為例，說明如何利用單顆 74LS74 與若干邏輯門完成狀態控制。

• 設計需求：

1. 當狀態 S0（電梯在一樓）時，如果按鈕 BTN1 被按下，則跳轉到 S1（電梯上行）；否則保持 S0。

2. 當狀態 S1（電梯在二樓）時，如果按鈕 BTN2 被按下，則跳轉到 S0（電梯下行）；否則保持 S1。

• 接線方式：

1. 采用 74LS74 的第一個觸發器（1D、1CLK、1PR、1CLR）作為狀態寄存器。Q = 0 表示 S0，Q = 1 表示 S1。

2. 按鈕 BTN1、BTN2 分別連接到與或邏輯門，以便在各自條件滿足時生成下一個狀態 D 輸入。具體邏輯為：$D = overline{Q} cdot BTN1 + Q cdot overline{BTN2}$D=Q?BTN1+Q?BTN2。

3. 邏輯門電路可以采用 74LS08（AND）與 74LS32（OR）等通用門芯片實現，對 BTN 信號進行消抖處理后送入門電路，以保證狀態跳轉時不出現毛刺。

4. 將邏輯門輸出接入 1D 端；統一將時鐘信號 CLK 連接到系統時鐘或按鍵邊緣檢測電路；將 1PR、1CLR 拉高。

5. Q 輸出可以用來驅動 LED 或繼電器，以指示當前電梯狀態。

• 時序分析：

• 當系統上電或 CLR、PR 為高電平時，Q 初始值由 D 在第一個時鐘跳沿鎖存決定，可通過在上電瞬間提供一個復位脈沖（CLR = 0）使其從已知狀態開始。

• 當按鈕 BTN1 被按下且 Q = 0 時，D = 1，則下一次時鐘上升沿到來時，Q 跳到 1；此時進入 S1。

• 當按鈕 BTN2 被按下且 Q = 1 時，D = 0，則下一次時鐘上升沿到來時，Q 跳到 0；此時進入 S0。

• 由于在按鈕釋放過程中可能存在抖動，需要通過消抖電路（RC 濾波 + 施密特觸發器）使 BTN 信號穩定后再參與邏輯判斷。

級聯使用與注意事項
在實際電路設計中，往往需要將多個 74LS74 觸發器進行級聯，以實現更高位寬度的存儲或更復雜的時序邏輯。級聯使用雖具備高度靈活性，但也對時序約束、布線、信號完整性提出了更高要求。以下將從級聯連接方式、時鐘分配、同步與異步問題以及電氣隔離等角度進行詳細說明。

1. 多級級聯連接方式

• 在多位寄存器或移位寄存器中，通常將前一級觸發器的 Q 或 Q$ar{ }$ ˉ 輸出直接與下一級觸發器的 D 端相連；同時將所有級的時鐘信號并行分配給每一級的 CLK 端。

• 在二進制計數器設計中，下一級觸發器的時鐘輸入可由前一級的 Q 輸出或 Q$ar{ }$ ˉ 輸出提供，以實現進位邏輯。此時，各級時鐘信號并不并行，而是存在傳播延遲。

• 對于需要同時改變多位狀態（并行寄存器寫入），應將所有觸發器的 D 端分別接收并行輸入信號，并將同一個時鐘信號分發給所有觸發器；在時鐘上升沿時，所有觸發器同步鎖存輸入。

2. 時鐘分配與同步問題

• 時鐘樹設計：在長距離 PCB 布線或多層板中，將時鐘信號分配給多個觸發器時，要避免由于走線長度差異或阻抗失配導致的時鐘偏斜（Skew）過大而出現同步誤差。因此，常采用對稱分布的時鐘樹結構，或者使用專門的時鐘緩沖器芯片（如 74ACT系列）進行扇出，再合理布線，縮短關鍵路徑時鐘走線長度。

• 避免亞穩態：在多級級聯時，如果前級觸發器的輸出經過門電路或其他邏輯后驅動下一級觸發器的 D 端，可能導致在時鐘上升沿到來時，D 信號尚未穩定，從而引發亞穩態。為降低亞穩態風險，可：

1. 提高時鐘周期長度，留出足夠的時間滿足設定時間和傳播延遲；

2. 在關鍵節點增加毛刺濾波或穩定電路，確保 D 信號滿足時序約束；

3. 使用 FPGA 等可編程邏輯器件，實現更嚴格的時序約束。

3. 異步復位與預置級聯

• 若多個 74LS74 在同一個復位信號（CLR 或 PR）下工作，需要注意當復位信號從低電平回到高電平后，輸出恢復正常模式，并非所有觸發器同時輸出預期的值，可能存在微小時間差。因此，在一些對輸出狀態要求嚴格一致的場景中，可以采用以下做法：

• 對于采用 PR 實現的預置，多數設計會將 PR 與 CLR 并行接入一個通用的復位電路（如上電復位電路），以實現上電自動復位；在需要預置為邏輯“1”的場合，設計者需要保證 PR 在上電瞬間短暫拉低，然后恢復高電平，而 CLR 保持高電平。

1. 在復位信號到來時，先將所有觸發器的 CLR 或 PR 同時拉低；

2. 延遲一定時間（足夠讓觸發器完成異步操作）；

3. 再將 CLR 或 PR 恢復高電平；

4. 在此后利用第一個時鐘上升沿，再次統一鎖存 D 端的并行輸入，以保證同步出一個已知狀態。

4. 電氣隔離與信號完整性

• 在多級級聯、高速時鐘應用場合，如果不同觸發器所處電路板區域存在電源噪聲或地線回路電抗，可能導致信號完整性問題。推薦做法包括：

1. 在 VCC 和 GND 端各引腳旁焊接旁路電容（0.01μF ～ 0.1μF 陶瓷電容），減少電源瞬態干擾；

2. 使用集中式電源引入點并進行地線分割，對于大電流地線單獨鋪設，減少數字電路部分與模擬電路部分之間的干擾；

3. 在 PCB 布線時，將時鐘線盡量布置為最短路徑，并考慮差分走線或加注地線回流保護；

4. 對于級聯信號，可使用緩沖器（如 74LS245）或三態輸出緩沖器，以避免多個觸發器輸出端并聯引起的負載過重現象。

設計實例與實踐技巧
要將 74LS74 在實際系統中可靠地應用，需要在電路設計、PCB 布線以及系統調試等環節遵循一定的原則和技巧。下面結合一個具體的數字時鐘秒計數器實例，從需求分析、原理圖設計、PCB 布線到系統調試進行詳細闡述。

1. 需求分析
   設計一個簡易的數字時鐘秒計數器，能夠進行 0～59 秒的計數，并當秒數達到 59 時自動回到 0。計數器以 1Hz 時鐘為輸入，驅動十進制數碼管顯示當前秒數，同時具有復位按鈕，按下時能夠?qū)⒚霐?shù)清零。

2. 原理圖設計

• 時鐘源：系統采用 12MHz 晶振經過 7490 十進制分頻計數器分頻得到 1Hz 時鐘信號，作為秒計數器時鐘輸入。

• 二進制計數：由 74LS74 級聯組成的二進制計數器，分兩級完成 0～5 計數和 0～9 計數后再組合實現 0～59 計數邏輯。具體：

• 數碼管驅動：根據 0～5 計數和 0～9 計數輸出結果，通過譯碼器（如 74LS47）驅動共陽或共陰數碼管，顯示十進制數字；

• 復位按鈕：復位按鈕接入一個上拉電阻至 VCC，按鈕按下時輸出為低電平，通過與門輸入至所有 74LS74 的 CLR 端，實現瞬時清零并保持同步；在按鈕釋放后，通過下一個時鐘上升沿重新從 0 開始計數。

1. 使用一對 74LS74（U1、U2）形成 0～5 計數（3 位二進制，實際上只需要 3 位即可，但使用兩顆芯片可完成更穩定的分頻邏輯）；

2. 再使用兩對 74LS74（U3、U4）形成 0～9 計數（4 位二進制）；

3. 當 0～9 計數輸出為 9，并再次上升沿到來時，通過與門檢測，使第二級 0～5 計數器自動加一，并將 0～9 計數器清零。

3. PCB 布線要點

• 電源去耦濾波：在每顆 74LS74 的 VCC 與 GND 引腳之間焊接 0.1μF 陶瓷旁路電容，靠近器件擺放，減少電源瞬態干擾。

• 時鐘線布局：由于 1Hz 時鐘頻率極低，對時序要求不嚴格。但內部分頻邏輯所使用的 7490 和 74LS74 之間存在較高頻率信號，需將 12MHz 晶振分頻到 1Hz 之前的信號走線距離盡量縮短，或采用屏蔽措施防止對其他電路形成干擾。

• 地線設計：將地線分割為數字地與模擬地，在電源入口處合并，減少回流噪聲。74LS74 等數字邏輯部分均與數字地相連；數碼管驅動與 A/D 轉換等模擬電路使用模擬地，并在電源入口處通過單點連線相互連接。

• 信號線走向：避免將高頻信號線與低頻信號線平行布線過長，防止串?dāng)_；盡量將相鄰時序信號彼此交叉布線以降低串?dāng)_風險；為各級觸發器分配合理的走線層次，保持走線寬度一致且避免過長。

4. 系統調試與故障排除

• 復位不起作用：當按下復位按鈕時，秒計數器并未清零，可能原因包括：復位按鈕與 CLR 端連接有虛焊；CLR 端與 PR 端沖突（PR 端可能被拉低導致復位異常）；或是復位信號的去抖電路沒有濾除抖動，使 CLR 在同一時鐘周期內多次拉低拉高，導致復位操作不完整。解決方法：檢查焊點，使用示波器觀察 CLR 的實際電平波形，確保其在按鈕按下時能夠保持足夠的時間低電平，并在按鈕釋放后穩定恢復高電平。

• 計數停滯或跳數：當計數突然停在某一數字或出現紫閃跳動時，可能是由于 D 信號在時鐘上升沿到來前后沒有滿足設定時間或保持時間，引發亞穩態?？梢試L試降低時鐘頻率、增加 RC 濾波，或在 D 輸入端加裝施密特觸發器（如 74LS14）實現信號整形。

• 數碼管顯示亂碼：若數碼管顯示異常，需檢查譯碼器（74LS47）與觸發器輸出的連接信號；可能是因為數碼管地極或電源極接反，或者譯碼器的 BCD 輸入位次序不正確；還需確認數碼管類型（共陽/共陰）與譯碼器輸出電平匹配。

與其他觸發器的比較
在現代數字電路中，除了 74LS74 這種 TTL 低功耗肖特基系列產品外，還存在如 74HC74、74HCT74、CD74LV74 等多種 D 觸發器可供選擇。以下將從性能參數、功耗、速度、電平兼容性等維度進行對比，以幫助設計者在不同應用場景中合理選型。

1. 74LS74 與 74HC74

• 工藝差異：

• 74LS74 屬于 TTL 低功耗肖特基邏輯，內部使用雙極性晶體管，具有很強的輸出低電平驅動能力，但輸出高電平電流較小。

• 74HC74 屬于 CMOS（互補金屬氧化物半導體）工藝，具有輸入阻抗高、功耗低、輸出高電平電流相對較大、輸出低電平電流相對較小的特點。

• 功耗對比：

• 在相同工作頻率下，74LS74 的靜態功耗相對較高，在不工作時也會持續消耗約 20mA 左右；

• 74HC74 的靜態漏電流極小，只有微安級別，動態功耗依賴于開關頻率與電容負載。

• 速度對比：

• 74LS74 的最大工作頻率一般在 25MHz 左右；

• 74HC74 的最大工作頻率可達到 40MHz 甚至更高，但在某些應用中，74LS74 的肖特基二極管特性使其具有更快的上升沿與下降沿速度，對于某些需要較短脈沖寬度的場合，TTL 系列仍有優勢。

• 電平兼容性：

• 74LS74 的輸入高電平（VIH）最低要求 +2.0V，符合標準 TTL 邏輯電平；輸出高電平電壓在空載時常?？蛇_到 +3.5V，可以驅動大多數 TTL 邏輯電路。

• 74HC74 的輸入高電平（VIH）最低要求約為 VCC×0.7（在 5V 供電下約 +3.5V），與 TTL 輸出高電平兼容性較差，常需使用 74HCT74（TTL 兼容型 HC 系列）以便在 TTL 邏輯系統中無縫替換。

2. 74LS74 與 74HCT74

• HCT 系列特點：74HCT74 在內部結構上屬于 CMOS 工藝，但專門針對 TTL 電平進行了輸入門檻調整，使其能夠接受 TTL 邏輯輸出的高電平（VIH ≥ +2.0V）。因此，在 TTL 系統逐漸向 CMOS 系統過渡的過程中，74HCT74 常被用作兼容器件，既能保持較低功耗、較高速度，又能與現有 TTL 器件無縫對接。

• 功耗與速度：相比于 74LS74，74HCT74 的靜態功耗更低，動態開關速度與 74HC74 接近，但在高溫或高頻應用時，其性能稍遜于純 HC 系列。

• 選型建議：如果在 TTL 兼容的系統中需要降低功耗或提升速度，同時保持與 TTL 電平兼容，則首選 74HCT74；而如果系統已經全面采用 HC/CMOS 器件，則可直接選用 74HC74 以獲得更高的性價比。

3. 74LS74 與 CD74LV74

• LV 系列特點：CD74LV74 屬于低電壓 CMOS（Low-Voltage CMOS）系列，可在 3.3V 或更低電壓（甚至 2V）下工作，非常適合于 3.3V 或 2.5V 的現代數字系統，如嵌入式 ARM 控制器、FPGA 核心電源等。

• 電平兼容性：CD74LV74 的輸入支持 5V TTL 兼容電平，可直接與 5V 系統連接，同時在輸入高電平時，其 VIH 最低值通常在 2.0V 左右。

• 功耗與速度：在 3.3V 供電下，CD74LV74 的靜態功耗極低，動態功耗相對較小，速度可達 50MHz 以上。相比于 74LS74 在 5V 下的性能，LV 系列在低電壓系統中能夠顯著縮減功耗，并且性能更高。

常見故障與排除方法
在實際工程過程中，74LS74 觸發器也會因設計不當、工藝差異、外部干擾或元器件損壞等原因?qū)е鹿收?。以下針對常見的幾大類問題，給出可能的原因分析與排除思路：

1. 觸發器不工作或輸出恒定

• 可能原因：

• 排除方法：

1. 使用萬用表測量 VCC 與 GND 之間的實際電壓，確保其穩定在 +5V 左右；

2. 檢查 PCB 焊點與引腳方向，確認引腳接線正確；

3. 測量 CLR 與 PR 端是否長期為低電平，若是則檢查上拉電阻是否燒壞或被短路；

4. 將有問題的 74LS74 與已知良品對換，如果更換后問題消失，則可判定為原有器件損壞。

5. 供電電壓超出規定范圍（<4.75V 或 >5.25V），導致內部晶體管無法正常切換；

6. GND 與 VCC 引腳接反或未接牢固；

7. CLR 或 PR 長期拉低，導致觸發器被強制復位或預置；

8. 晶體管內部損壞或封裝故障。

2. 輸出不穩定或抖動

• 可能原因：

• 排除方法：

1. 使用示波器觀察時鐘信號波形，若存在過多毛刺，需在時鐘源處加濾波或采用施密特觸發器（如 74LS14）整形；

2. 增加 D 與 CLK 之間的設定保持時間，降低時鐘頻率或提高系統時鐘周期；

3. 在 74LS74 的 VCC 與 GND 引腳處加裝旁路電容（0.1μF 陶瓷），優化 PCB 地線回路；

4. 確認 PR 與 CLR 的設計邏輯，避免同時拉低，或在電路中加入相應的互鎖邏輯。

5. 時鐘信號存在抖動或毛刺，導致觸發多次或誤觸發；

6. D 輸入端沒有滿足設定時間與保持時間，處于亞穩態；

7. PCB 地線或電源存在共地回路噪聲，干擾觸發器正常工作；

8. 當 PR 與 CLR 同時拉低或存在短時間重疊時，觸發器進入禁忌態。

3. 級聯觸發器之間不同步

• 可能原因：

• 排除方法：

1. 重新設計時鐘路徑，采用對稱式走線或時鐘分發器芯片；

2. 縮短關鍵走線長度，避免 D 與 CLK 信號走線過長或交叉嚴重；

3. 在 PCB 上使用更合理的電源平面與地平面設計，保持各觸發器供電電壓一致。

4. 時鐘分配不均導致不同觸發器接收到的時鐘存在相位偏差；

5. 多級觸發器之間信號經過門電路或長布線，傳播延遲較大；

6. 供電電壓在 PCB 不同區域存在差異，造成器件切換速度差異。

4. 異步復位與預置失效

• 可能原因：

• 排除方法：

1. 使用示波器測量 CLR、PR 端的實際電壓，確保低電平達到 <0.4V，且維持足夠時間；

2. 在復位按鈕處加裝 RC 去抖電路或使用施密特觸發器進行信號整形；

3. 重新檢查復位邏輯電路，確保 CLR 與 PR 從未同時拉低，或在其輸入處增加互鎖邏輯。

4. CLR 或 PR 輸入端口電平未達到 TTL 低電平（<0.8V）或未達到 TTL 高電平（>2.0V）；

5. 按鍵或復位電路中存在抖動，使 CLR 或 PR 一直處于不穩定狀態；

6. 復位電路設計錯誤，將 CLR 與 PR 同時短暫拉低，導致輸出進入禁忌區。

結論與發展前景
通過對 74LS74 的引腳功能、邏輯特性、時序參數、電氣參數以及典型應用電路的深入探討，可以看出該雙 D 觸發器在中低速數字系統設計中依然具有不可替代的優勢：結構簡單、使用靈活、性能穩定。然而，隨著數字系統對功耗與工作頻率要求的不斷提高，CMOS 工藝觸發器（如 74HC74、74HCT74、CD74LV74）逐漸成為主流，尤其在便攜式、移動設備及 FPGA/MCU 集成度更高的應用場合，TTL 系列器件的身影正在逐漸淡出。

盡管如此，74LS74 等 TTL 觸發器仍然在一些對抗干擾能力要求高、需要高度確定性的工業控制系統、學術教學演示以及低成本小批量項目中發揮著不可替代的作用。未來，隨著混合信號芯片、片上系統（SoC）以及可編程邏輯器件的普及，74LS74 可能更多作為參考電路或教學案例而存在。同時，基于傳統 TTL 理論的時序控制原理，將持續指導更高級別的數字邏輯設計，有助于工程師理解電路在物理層面的工作狀態與電氣特性。總體而言，74LS74 既是數字電子學科的經典教材內容，也是電子工程實踐中的重要基礎元件；深入掌握其工作原理、設計技巧與故障排查方法，將為數字電路設計打下堅實基礎，并在系統設計中發揮持久價值。
