一、74HC00 概述
74HC00 是一種常見的高速 CMOS 邏輯集成電路，屬于 74 系列邏輯門芯片家族中的一員。HC 代表 High-speed CMOS（高速 CMOS），而 00 則表示此芯片內部包含四個兩輸入 NAND 門。74HC00 的出現填補了原有 TTL（晶體管—晶體管邏輯）芯片在功耗和速度之間的矛盾，兼具 TTL 級兼容性和 CMOS 的低功耗、高速特性。它不僅在數字電路設計中得到了廣泛應用，也是初學者理解邏輯門基礎、掌握數字電路設計要領的重要示例。74HC00 在電子愛好者、學生和工程師的實際設計過程中都非常常見，可用于構建更為復雜的邏輯功能，如與非門、或非門、與門、或門等。

二、74HC00 的歷史與發展背景
在 1960 年代末至 1970 年代初，隨著集成電路技術的飛速發展，TTL 邏輯門開始廣泛普及，但其存在功耗較大、封裝溫度升高和集成度受限等缺點。為了解決這些問題，各大芯片廠商開始研發基于 CMOS 技術的邏輯門芯片，并命名為“HC”系列。HC 系列芯片不僅兼容 TTL 邏輯電平，而且自身功耗極低、工作電壓范圍寬、速度也可媲美或超越部分 TTL 芯片。74HC00 的出現正是 HC 系列中的代表產品之一。早在 1980 年代中期，恩智浦（NXP 原飛利浦）、德州儀器（TI）、羅姆（ROHM）等廠商都相繼推出了各自品牌的 74HC00。隨著工藝的不斷提升，HC 芯片逐漸向 HCT（高速 CMOS 與 TTL 兼容輸入）系列演進，但 74HC00 依舊憑借結構簡單、使用方便、功能通用等優點在市場上占有一席之地。

三、74HC00 基本特性與優勢
74HC00 之所以能在數字電路領域占據重要地位，離不開它自身具備的一系列優勢：

1. 低功耗
   74HC00 采用 CMOS 工藝，在靜態狀態下幾乎不消耗電流，僅在輸入電平切換瞬間會有短暫電流，因此在電池供電或?qū)囊筝^高的場合，其優勢尤為明顯。

2. 寬工作電壓范圍
   74HC00 的額定工作電壓范圍一般為 2V 至 6V，最常用的工作電壓為 5V，可以兼容多種供電方案，既能直接替代 TTL 74 系列（在 4.5V~5.5V 之間），也能用于 3V 低壓應用。

3. 高速性能
   盡管早期 CMOS 器件速度較慢，但 HC 系列通過優化工藝，提高了開關速度。典型情況下，74HC00 在 5V 供電時傳播延遲（propagation delay）約為 8ns~14ns，能夠滿足一般數字電路的速度需求。

4. 抗噪能力強
   CMOS 結構本身對功率噪聲的抑制能力較好，加之 74HC00 輸入保護電路，能在一定程度上抵抗電磁干擾和短暫的電壓尖峰。

5. 兼容性好
   74HC00 的輸入輸出電平設計對 TTL 具有一定兼容性，即使與老舊的 74LS00（低功耗肖特基 TTL）混合集成，也能實現互聯通信，只要保證供電電壓在其兼容范圍內。

6. 芯片內部結構通用
   74HC00 內含 4 個兩輸入 NAND 門，各管腳排列與定腳方位與其他 74 系列芯片（如 74HC02、74HC08、74HC32 等）保持一致，方便設計者在 PCB 布局時復用封裝與走線模板。

四、74HC00 的引腳排列與管腳功能
74HC00 常見封裝形式為雙列直插式（DIP-14）和小型封裝（SMD 封裝，如 SO-14、TSSOP-14 等）。無論何種封裝，其內部四個 NAND 門的管腳功能完全相同。以下以 DIP-14 為例進行說明：

五、74HC00 內部結構與邏輯原理
74HC00 內部每個 NAND 門的基本 CMOS 結構由 P 溝道 MOSFET（PMOS）與 N 溝道 MOSFET（NMOS）組成，實現兩輸入 NAND 功能。以下文字描述結合常見的 CMOS 原理圖：

1. PMOS 網絡
   兩個 PMOS 并聯連接，當任一輸入為低電平（邏輯 0）時，對應的 PMOS 導通，從而將輸出節點拉向高電平（邏輯 1）。只有當兩個輸入都為高電平（邏輯 1）時，兩個 PMOS 均截止，輸出節點不被 PMOS 拉高。

2. NMOS 網絡
   兩個 NMOS 串聯連接，只有當兩個輸入都為高電平（邏輯 1）時，兩個 NMOS 同時導通，將輸出節點拉向地（邏輯 0）。若任一輸入為低電平（邏輯 0），對應 NMOS 截止，從而不能完成下拉操作，輸出保持高電平。

3. 輸出階段
   輸出端通過 PMOS 或 NMOS 中的一個導通實現對輸出節點的驅動。該結構既保證了邏輯功能，又兼顧了功耗最低的理想 CMOS 特性。

基于上述 CMOS 結構，74HC00 的邏輯真值表如下所示：

六、74HC00 的電氣特性
在了解 74HC00 的引腳功能和內部結構之后，還需掌握其主要電氣特性，以便在電路設計和仿真時能夠準確評估性能指標。以下特性參數均以常見廠商 TI 或 NXP 提供的 74HC00 數據手冊為參考：

1. 工作電壓范圍

• 最低工作電壓：2.0V

• 最高工作電壓：6.0V

• 推薦工作電壓：5.0V（兼容 TTL 輸入電平）

2. 靜態電流

• Io = 0 時，輸入端電流（Ii）典型為 ±0.1μA；最大不超過 ±1μA。

• Io = 0 時，輸出端電流（Io）典型為 ±0.1μA；最大不超過 ±1μA。

• 節省電能，適合電池供電場合。

3. 動態電流

• 在 5V 供電、CL = 50pF、f = 10MHz 時，典型 ICC 為 4μA。

• 在高頻開關操作時，瞬態電流會有所增加，但整體功耗依然低于同檔 TTL 器件。

4. 輸出電平

• 在 VIN = VIL (≤ 1.5V)，IOL = 4mA 時，VOL 最高為 0.3V（典型值）。

• 在 VIN = VIH (≥ 3.5V)，IOH = –4mA 時，VOH 最低為 3.9V（典型值）。

• VOH（輸出高電平）

• VOL（輸出低電平）

5. 輸入電平

• 當 VCC = 4.5V~5.5V，VIL 最高為 1.5V；

• 當 VCC = 2.0V~3.0V，VIL 最高為 0.3 × VCC。

• 當 VCC = 4.5V~5.5V，VIH 最低為 3.5V；

• 當 VCC = 2.0V~3.0V，VIH 最低為 0.7 × VCC。

• VIH（輸入高電平最低值）：

• VIL（輸入低電平最高值）：

6. 輸出驅動能力

• 在 5V 供電時，單個輸出可驅動 4mA 的負載電流，同時保持有效的邏輯電平。

• 由于 CMOS 輸出阻抗較低，可通過并聯多路進行更大電流的驅動，但需注意功耗與電壓跌落。

7. 傳播延遲時間

• 在 VCC = 5V、CL = 50pF 條件下，典型傳輸延遲 tPLH 或 tPHL 大約為 8ns~14ns；

• 在 VCC = 2V，CL = 50pF 條件下，典型傳輸延遲約為 28ns~40ns。

8. 上升/下降時間

• 在 VCC = 5V、CL = 50pF 條件下，上升/下降時間 t_r / t_f 約為 6ns~14ns。

• 較短的上升/下降時間有助于提高信號完整性。

9. 功耗

• 在 VCC = 5V、f = 10MHz、CL = 50pF 條件下，總功耗約為 5mW 左右；

• 在靜態條件下（無開關操作），功耗可忽略不計。

10. 噪聲容限

• VnH (噪聲高電平)：0.5 × VCC ；

• VnL (噪聲低電平)：0.5 × VCC 。

• 輸入噪聲干擾最小保持不翻轉閾值：

• 良好的噪聲容限有助于提高抗干擾能力，保障在復雜環境下的可靠性。

七、74HC00 的功能特性與邏輯運算
74HC00 內部共有四個獨立的兩輸入 NAND 門，每個門的邏輯表達式為：
Y = ?(A · B)

具體來說：

• 當 A = 1 且 B = 1 時，輸出 Y = 0；

• 當 A = 0 或 B = 0（或兩者都為 0）時，輸出 Y = 1。

NAND 門的功能非常重要，因?yàn)樗枪δ芡陚涞幕具壿嬮T。也就是說，利用 NAND 門可以實現任意邏輯電路，包括與（AND）、或（OR）、非（NOT）等其他基礎邏輯門。例如：

1. NOT（反相器）

• 只需要將兩個輸入端 A、B 短接到同一個信號源，即 A = B = X，那么輸出 Y = ?(X · X) = ?X。

2. AND（與門）

• 先通過一個 NAND 門將兩個輸入進行 NAND 運算，得到 ?(A·B)，然后再通過一個 NAND 門將該輸出與自身輸入進行 NAND，得到 ?(?(A·B) · ?(A·B)) = A·B。

3. OR（或門）

• 利用德摩根定律，A + B = ?(?A · ?B)：先將 A、B 單獨經由兩個 NAND 門做反相處理（即 A → ?A、B → ?B），然后將這兩個反相結果做 NAND，輸出即為 ?(?A · ?B) = A + B。

由于 NAND 門的功能完備性，74HC00 在電路設計中經常被用作構建其他組合邏輯電路的基礎模塊。掌握 74HC00 的應用能幫助設計者簡化元件采購、統一封裝類型，同時降低整體設計的成本和復雜度。

八、74HC00 的物理參數與封裝特性
74HC00 有多種封裝型號，常見的主要有以下幾種：

• DIP-14（雙列直插式，常用于面包板實驗和初學者設計）

• SO-14（小外形尺寸表面貼裝封裝，利于高密度 PCB 設計）

• TSSOP-14（薄型小外形貼片封裝，進一步節省 PCB 空間）

1. DIP-14 封裝特點

• 引腳間距為 2.54mm，適合手工焊接和面包板插接；

• 封裝質量相對較大，散熱性能良好；

• 但占用空間較大，不適合高密度設計。

2. SO-14 封裝特點

• 封裝寬度通常為 3.9mm（150mil），引腳間距為 1.27mm；

• 注重減少 PCB 面積，適合批量 SMT 工藝；

• 由于引腳細，手工焊接難度略有增加。

3. TSSOP-14 封裝特點

• 薄型、窄邊設計，可節省更多空間；

• 引腳常采用引出翼展技術，焊盤更小更密集；

• 適合對尺寸要求嚴格且批量生產的應用場景。

74HC00 的封裝材料多為塑料封裝（塑封），具有良好的機械強度和絕緣性能。不同廠商會根據自身工藝對引腳鍍層、防潮等級和耐熱性進行優化，一般都能滿足商業和工業級溫度范圍（–40℃ 至 +85℃）或更高。

九、74HC00 的應用場景與實例
74HC00 憑借其高可靠性、低功耗、高速等特點，被廣泛應用于各種數字電路和嵌入式系統設計。以下列舉一些典型應用場景：

1. 時序電路與觸發器構造

• 由于 NAND 門可構成 RS 觸發器或 JK 觸發器的基本構件，74HC00 常用于制作簡單的鎖存器、觸發器電路。例如，利用 74HC00 構造一個基本的 RS 觸發器進行狀態存儲，或在計數器、分頻器設計中作為觸發器單元。

2. 組合邏輯電路實現

• 在構建加法器、譯碼器、多路選擇器等時，可能需要大量的基本邏輯門。使用 74HC00 可以節省庫存，因?yàn)樗羞壿嬮T都可以通過 NAND 實現，大大減少了其他芯片的需求。

3. 邏輯電平轉換

• 74HC00 的輸入輸出閾值滿足 TTL 兼容，如果需要在 5V 邏輯系統與 3.3V 系統之間進行信號轉換，可以結合分壓、上拉電阻等電路，利用 74HC00 實現簡單的電平轉換。

4. 脈沖延遲與去抖電路

• 通過 RC 網絡與 NAND 門組合，可以構成簡單的脈沖延遲電路或按鍵去抖動電路。例如，利用 74HC00 構成門后接 RC 濾波器，使得按鍵抖動時輸出保持穩定。

5. 異步復位與電源檢測

• 在 MCU 等微控制器電路中，常需一個異步復位電路來保證供電穩定后才允許系統啟動。利用 74HC00 搭配電容、參考電壓或?qū)Ｓ秒妷罕O(jiān)測芯片，可實現簡潔可靠的復位電路。

6. 多路開關與矩陣鍵盤驅動

• 在矩陣鍵盤或多路開關電路中，可通過 NAND 門實現行列掃描、按鍵信號預處理等功能，減少單片機 I/O 資源占用，使程序設計更為簡潔。

下面通過一個簡單示例來演示如何利用 74HC00 構建一個二輸入與（AND）功能：

• 取 74HC00 的第 1 門（引腳 1、2 為輸入，3 為輸出），將其輸出 Y1 連接至第 2 門的兩個輸入（即引腳 4、5 都接 Y1），第 2 門的輸出（引腳 6）即為最終輸出 Z。

• 當 A=1，B=1 時，第 1 門輸出 Y1=0，第 2 門兩個輸入都是 0，則 Z=?(0·0)=1；

• 當 A、B 任一為 0 時，第 1 門輸出 Y1=1，第 2 門兩個輸入都是 1，則 Z=?(1·1)=0。
  這樣就實現了 AND 功能 Z = A · B。由此可見，靈活運用 74HC00 的 NAND 門能夠構建各種邏輯功能。

十、74HC00 設計注意事項與電路集成
在實際應用 74HC00 進行 PCB 設計與調試時，需要注意以下事項：

1. 電源去耦

• 為保證 74HC00 穩定工作，必須在 VCC 與 GND 之間放置合適的去耦電容（如 0.1μF 陶瓷電容），緊貼芯片供電引腳焊盤安裝，以抑制瞬態尖峰電流，減少數字切換噪聲。

2. 引腳布局

• 由于 74HC00 內部包含四個 NAND 門，最好遵循邏輯分組原則，將常用的門或關聯邏輯功能靠近布線。比如如果要構建一個組合邏輯，可將所需的兩個 NAND 門放在相鄰位置，減少走線轉彎次數和長度，以降低阻抗與延遲。

3. 輸入懸空處理

• CMOS 輸入不能保持懸空狀態，否則可能產生不確定的邏輯電平，導致芯片功耗劇增或輸出振蕩。因此在未使用的輸入端要拉至確定電平，可與地相連或上拉到 VCC。

4. 熱管理

• 雖然 74HC00 屬于低功耗 CMOS 芯片，但在高頻率、大負載條件下依然會發熱。在多 IC 元件密度較高的 PCB 上，可考慮在印刷銅箔區域預留散熱區或在底層鋪設散熱銅箔，以幫助散熱。

5. EMI/EMC 考慮

• 數字電路高速切換會產生電磁干擾（EMI）。在關鍵應用中，建議對 74HC00 的輸入輸出端口加裝小電阻（典型值為 22Ω~100Ω）串聯，降低上升/下降沿速度；或者在鄰近敏感模擬電路時，使用分區隔離、參考平面分割和差分走線技術。

6. 邏輯電平兼容性

• 當 74HC00 與其他系列（如 74LS00、74HCT00）混合使用時，要確保各自的電源電壓一致或通過電平轉換電路來實現邏輯兼容。尤其在 3.3V 系統中使用 5V TTL 輸出時，需要額外加上檔位保護或下拉電阻，以免損壞 74HC00。

7. 過流保護與容性負載驅動

• 在驅動容性或感性負載（如繼電器線圈、電容等）時，輸出端瞬時電流較大，會導致輸出電平抖動，甚至對 MOS 管產生應力?？梢栽谳敵龆瞬⒙?lián)續流二極管、限流電阻或緩沖驅動器，以保護 74HC00。

十一、常見應用電路案例
以下通過若干應用實例，展示 74HC00 在不同場景下的典型用法：

1. 按鍵消抖電路

• 按鍵開關在機械閉合或斷開時會產生彈跳，使數字電路接收到多個高頻脈沖。利用 74HC00 與 RC 網絡可以組成簡單高效的去抖電路。

• 具體電路：將按鍵一端接 VCC，另一端接 R（例如 10kΩ）至地，并取該節點信號作為 NAND 門某一輸入；同時，將該節點信號通過 C（例如 0.1μF）至 NAND 門另一輸入。RC 網絡延遲會在按鍵松開或按下瞬間，形成短暫的電平保持，避免彈跳，輸出穩定的邏輯高或低。

2. 脈寬調制（PWM）發生器

• 利用 74HC00 構造基于 RC 振蕩器的方波信號，然后將輸出與另一路可調脈沖信號進行 NAND 運算，可得到不同占空比的 PWM 波形。可調電位器、比較器等組件結合使用，可實現電子設備速度控制、亮度調光等功能。

3. 多路信號選通與數據總線隔離

• 當需要在多路信號之間進行選通時，可將各路輸入信號分別接到若干個 74HC00 的輸入端，并利用控制信號進行門控；當控制端有效時，相應信號得以通過，否則輸出恒為高電平。這種方式不僅能夠?qū)π盘?hào)進行簡單隔離，還可用于與其他數字邏輯進行級聯。

4. 計數器與分頻器

• 通過將時鐘信號接到一級 NAND 門，輸出反相時鐘，再將反相結果和原時鐘通過另一級 NAND 門進行組合，可得到時鐘延遲、相位變換等信號。通過多級 NAND 組合，可實現對時鐘信號的簡單除法，為其他數字電路提供所需時序。

5. LED 點亮邏輯控制

• 在需要根據多路開關或傳感器輸入決定 LED 或其他指示燈狀態的場合，可使用 74HC00 進行邏輯與或邏輯或判斷后控制 LED。如果僅利用 MCU 資源較少，也可直接用 74HC00 做門電路，降低軟件開發復雜度。

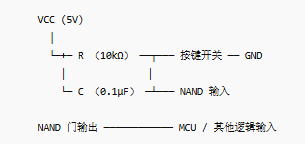

示例電路圖（示意圖，僅供參考）：

十二、74HC00 在現代電子設計中的地位
盡管如今各種專用的門陣列、微控制器和 FPGA 等高度集成系統廣泛應用，74HC00 這樣的經典小規模邏輯（SSI，Small-Scale Integration）邏輯芯片依然有其存在價值：

1. 教學與實驗平臺

• 對于電子工程專業的高校課堂及實驗室，74HC00 作為最基礎的邏輯門示例，能夠幫助學生理解邏輯門的內部結構與原理，加深對 CMOS 特性的認識。實驗中學生可以利用面包板搭建簡單的邏輯電路，直觀感受數字信號處理過程。

2. 原型開發與快速驗證

• 在項目早期，可用 74HC00 快速驗證和驗證某些邏輯功能。通過手工焊接與面包板調試，能迅速判斷邏輯設計是否符合預期，而無需一開始就設計復雜的 PCB 或下載程序到微控制器。

3. 簡化系統設計

• 在成本敏感、功耗敏感或需要極端可靠性的場合，如工業控制、儀器儀表、民用家電等領域，使用 74HC00 等簡單門電路，有助于削減系統復雜度、提高抗干擾性，并能在寬溫范圍內穩定工作。

4. 替代微控制器或 CPLD

• 對于某些功能非常有限的邏輯需求（例如一個四輸入的邏輯與或或門），如果僅靠一個 MCU 或 CPLD 來實現，成本反而更高。使用一個 74HC00 就能夠完成，無需額外編程和調試，極為經濟實惠。

5. 冗余與備份設計

• 在關鍵系統中，為了提高可靠性，常常會對關鍵邏輯單元進行冗余備份。74HC00 作為外部獨立的門電路，可與可編程器件共同工作，形成雙?；蛉Ｈ哂?，為系統運行提供額外保險。

十三、74HC00 的替代與兼容器件
在實際采購或設計中，如果 74HC00 不可獲得或者需要更高性能、更大工作電壓、或特殊溫度等級的器件時，可考慮以下替代或兼容選項：

1. 74HCT00（High-speed CMOS, TTL Compatible）

• HCT 系列在輸入端采用 TTL 兼容閾值（VIH≈2.0V, VIL≈0.8V），對于直接驅動 TTL 輸出的電路更具兼容性。其開關速度與 74HC00 相當，功耗略高?？稍?5V 系統中直接替換。

2. 74LV00（Low-voltage CMOS）

• LV 系列通常支持更低供電電壓（1.65V~3.6V），適合 3.3V 甚至 2.5V 系統，但對 TTL 輸入兼容性較差。若在低壓系統中需要 NAND 功能，可選擇 74LV00。

3. 74LVC00（Low-voltage CMOS, TTL Compatible）

• 在 1.65V~5.5V 范圍內工作，輸入閾值兼容 TTL，既適應低壓應用，又能與 5V TTL 邏輯相兼容，廣泛應用于現代單板機、便攜式設備。

4. 74AHC00（Advanced High-speed CMOS）或 74AHCT00

• AHC 系列在 5V 供電時速度更快、延遲更低（tPLH/tPHL 約 6ns 左右），適合對頻率要求更高的場合；AHCT 保留 TTL 兼容特性。

5. 74F00 或 74LS00

• 早期的邏輯門系列，74F00 屬于快系 TTL（Fast），74LS00 屬于低功耗肖特基 TTL（Low-power Schottky）。如果所用環境必須全部 TTL 兼容，且不在意功耗，可使用這些器件。但功耗和熱耗相比 CMOS 系列更大。

在替換時，需關注各系列之間的電氣特性差異，如輸入閾值、輸出驅動能力、功耗、工作溫度范圍 等，以確保替換后電路性能不受負面影響。

十四、74HC00 的典型故障現象與排查方法
在實際運行過程中，74HC00 亦可能因環境、使用不當或電路設計缺陷出現故障。下面總結了一些常見問題與排查思路：

1. 輸出固定高電平或低電平

• 確保所有輸入端都有合理的電平拉低或上拉，避免懸空；

• 測量 VCC 與 GND 的電壓，檢查去耦電容是否正常焊接；

• 更換疑似損壞的 74HC00，觀察是否恢復正常。

• 輸入懸空或未拉至確定電平；

• 芯片損壞，內部 MOSFET 失效；

• 電源電壓異常或去耦不良，導致內部電路不能正常工作。

• 可能原因：

• 排查方法：

2. 輸出抖動或異常干擾

• 精簡并縮短輸入輸出走線，避免交叉干擾；

• 檢查 PCB 布線，確保地平面連續；

• 在輸出端加裝串聯小電阻（如 47Ω~100Ω）或緩沖驅動器。

• 引入過長的跳線或不良布線，引起信號反射或串?dāng)_；

• PCB 地平面或電源平面未做良好隔離，EMI 過大；

• 驅動負載過大，引起輸出驅動能力達到極限。

• 可能原因：

• 排查方法：

3. 功耗異常增大

• 檢查并確保未使用的輸入端都做拉高或拉低處理；

• 測量芯片靜態電流，與規格書數據對比；

• 在常溫狀態下更換芯片進行對比測試；

• 輸入端懸空導致 CMOS 輸入處于不確定區，PMOS 與 NMOS 同時導通，短路功耗增大；

• 芯片內部擊穿或局部短路；

• 環境溫度過高，導致漏電流增大。

• 可能原因：

• 排查方法：

4. 傳輸延遲過長或速度不達標

• 縮短引腳與負載元件之間的布線，減少負載電容；

• 提高供電穩定性，檢查穩壓電路；

• 在測試時選擇合適探針和示波器探頭，避免測量誤差。

• 負載電容過大，超過芯片規格能力；

• 供電電壓未達到典型值（如低于 4.5V），導致開關速度下降；

• PCB 板上的雜散電容或寄生電感影響信號傳輸。

• 可能原因：

• 排查方法：

5. 互連不兼容或方向錯誤

• 仔細核對 PCB 原理圖與封裝管腳標號；

• 如果與 3.3V 系統交互，查看輸入閾值是否滿足，必要時添加電平轉換電路。

• 管腳接反（如將 VCC 接到 GND，引腳布線錯誤）；

• 與其他邏輯電平不兼容（如 3.3V MCU 輸出未拉升到 TTL 水平）。

• 可能原因：

• 排查方法：

通過上述分析和方法，可以快速定位 74HC00 在電路中出現的問題，并采取相應措施進行修復，從而保證系統穩定運行。

十五、74HC00 的可靠性與環境適用性
74HC00 通常分為商業級（Commercial）、工業級（Industrial）和軍事級（Military）三種溫度等級：

• 商業級（C 級）

• 工作溫度：0℃ ~ +70℃；

• 多用于民用消費類電子、教研實驗平臺等環境溫度受控且較為溫和的場合。

• 工業級（I 級）

• 工作溫度：–40℃ ~ +85℃；

• 適合室外、工業現場、自動化控制、儀器儀表等溫度變化較大或環境惡劣的應用。

• 軍事級（M 級或 H 級）

• 工作溫度可達 –55℃ ~ +125℃；

• 用于航空航天、國防電子、核工業等對溫度、輻射、輻射抗擾度均有極高要求的領域。

在選型時應依據實際應用環境以及 PCB 散熱條件，選擇相應等級的 74HC00，以保證長時間的可靠工作。一般而言，常見的 74HC00 屬于商業級，能夠滿足普通電子設計需求；若需要極端溫度或高可靠性，需選用工業級或軍事級產品。

十六、74HC00 的生產工藝與制造流程概述
盡管現代半導體生產工藝高度保密，但從一般 CMOS 芯片制造流程來看，74HC00 的制造可概括為以下幾個主要步驟：

1. 晶圓制備

• 采用高純度單晶硅作為襯底，通過 Czochralski（CZ）法生長單晶硅棒并切割成晶圓；

• 晶圓表面經過研磨、拋光和清洗，形成光滑無塵的硅片基底。

2. 氧化與光刻

• 在晶圓表面生長一層二氧化硅（SiO?）絕緣層，厚度一般在數百納米；

• 利用光刻技術（Photolithography）將光刻膠涂覆在硅片上，并通過掩膜版（Mask）曝光，用化學方法刻蝕圖形，為后續的離子注入和蝕刻提供圖案基礎。

3. 離子注入與擴散

• 通過離子注入（Ion Implantation）在指定區域注入摻雜元素（如硼、磷等），形成 P 區或 N 區；

• 的后續高溫?cái)U(kuò)散處理（Diffusion）使摻雜元素均勻進入硅襯底，形成源極、漏極等區域。

4. 金屬互連與刻蝕

• 在晶圓表面沉積一層金屬（常用鋁或銅），然后通過光刻和刻蝕工藝形成金屬互連線，連接各個 MOS 結構。

• 在多層金屬互連中，還會夾雜介電層（如二氧化硅）進行隔離，以完成較復雜的多金屬層布線。

5. 鈍化與封裝測試

• 在晶圓表面再沉積一層鈍化層（如氮化硅或二氧化硅），以保護器件免受環境污染；

• 針對成品晶圓進行探針測試（Wafer Test），篩選出合格芯片；

• 將合格晶圓切割成單個裸片（Die），放置于封裝引腳框架內，通過引線鍵合（Wire Bonding）將芯片引腳與封裝引腳相連；

• 對封裝后的芯片進行電性能測試和溫度循環等可靠性測試，保證滿足規格書要求。

6. 標識與出貨

• 通過激光或絲網印刷等方式在封裝頂部標識型號、生產批次等信息；

• 最終包裝并出貨至客戶或分銷商。

由于 74HC00 屬于成熟產品，晶圓制造技術和封裝工藝非常穩定，良率高、成本低廉。同時，廠商也會針對高可靠性應用進行額外的篩選與測試，滿足不同市場需求。

十七、74HC00 的參數測試與仿真方法
在設計與調試過程中，常利用 SPICE 模型對 74HC00 進行仿真驗證，同時在實驗室環境中測試其各項電氣參數。常見的測試與仿真方法包括：

1. SPICE 建模與仿真

• 大多數 IC 廠商會在數據手冊中提供針對 74HC00 的 SPICE 模型文件（通常為 .SUBCKT 格式），包含 PMOS/NMOS 參數、寄生節點等；

• 將模型導入 LTspice、PSpice 或 HSPICE 等仿真工具中，構建測試電路，測量傳播延遲、輸出驅動能力、功耗等指標；

• 通過仿真可以在正式 PCB 生產前預估電路性能，對可能的故障點進行優化。

2. 實驗室測試方法

• 利用函數信號發生器產生方波信號，通過示波器測量輸入與輸出端的時間差，即傳播延遲（tPLH/tPHL）；

• 在輸出端接入已知負載電阻，通過電流探針或萬用表測量輸出高、低電平時的電流，驗證驅動能力；

• 在不同工作電壓（如 3.3V、5V、6V）和不同溫度條件下（常溫、–40℃、+85℃）進行測試，確保參數符合規格書要求。

3. 測試注意事項

• 測試時應使用高帶寬示波器（≥100MHz）和低電容探頭，以減少測量誤差；

• 輸入信號源內阻應保持在 50Ω，并保證測試接地良好；

• 對于高速測試，可在 PCB 上做盡可能短的走線，減少寄生電容與寄生電感對測試結果的影響。

通過上述仿真與測試相結合的方法，能夠充分了解 74HC00 在不同應用場景下的實際表現，從而為最終電路設計提供可靠依據。

十八、74HC00 的生產商與型號對比
目前市場上生產 74HC00 的主要廠商有：

• 恩智浦（NXP）

• 德州儀器（TI）

• 意法半導體（ST）

• 羅姆（ROHM）

• 微芯科技（Microchip）

• ON Semiconductor（安森美）

各廠家生產的 74HC00 在性能上基本一致，但仍有一些差別：

• TI（SN74HC00）

• 擁有完善的 SPICE 模型和參考設計資料；

• 數據手冊中詳細列出不同溫度、供電條件下的典型性能參數；

• 通常能提供較高的工業級供貨及質量保證。

• NXP（HEF74HC00）

• 性能參數與 TI 相似，工業級產品常見；

• 可在官網下載多國語言數據手冊，并提供豐富的應用筆記。

• ST（74HC00）

• ST 在歐洲市場有較強份額，價格相對親民；

• 數據手冊中強調功耗、開關速度及溫度特性。

• ROHM（74HC00）

• ROHM 版本常見于日本及亞洲地區，且在工業級溫度下測試更為嚴格；

• 提供多種封裝選擇，如小型 WLCSP（晶圓級封裝）、VSSOP 等。

• Microchip（PIC 兼容型號）

• Microchip 也提供與 PIC 單片機生態兼容的 74HC00，便于在 Microchip 平臺上集成測試；

• 對低壓應用支持較好，能在 2.0V 供電下保持正常工作。

• ON Semiconductor

• ON 以穩定可靠著稱，常在噪聲抑制、ESD 抗擾度上做優化；

• 適合高可靠性要求的汽車電子或工業控制領域。

在實際應用時，若對開關速度或工業級溫度要求不高，可選擇性價比更高的 ST 或 NXP；若在對溫度范圍或可靠性要求更嚴格的場合，TI、ROHM 或 ON Semiconductor 可能更具優勢。此外，不同廠商提供的各自 SPICE 模型文件略有差異，仿真時需使用對應廠商的模型以保證精度。

十九、HF 與 HC 系列的比較
除了 74HC00 之外，市面上還有其他 CMOS 邏輯家族，如 74HCT、74HCF、74AHC、74ALVC 等。以下簡要比較幾種常見的系列：

1. 74HC（High-speed CMOS）

• 工作電壓：2V~6V；

• 輸入閾值：大致位于 VCC 的一半（TTL 不兼容）；

• 主要用于純 CMOS 邏輯互聯。

2. 74HCT（High-speed CMOS, TTL Compatible）

• 工作電壓：4.5V~5.5V；

• 輸入閾值：兼容 TTL（VIH ≈ 2.0V，VIL ≈ 0.8V）；

• 適合與 TTL 邏輯混合使用。

3. 74HCF（High-speed CMOS, low frequency）

• 與 HC 系列類似，但對高速性能優化較少，適合對速度要求不高但需在寬溫范圍內穩定運行的場合；

• 通常具有更強的抗輻射能力，適合一些專業應用。

4. 74AHC（Advanced High-speed CMOS）

• 在 5V 供電時速度更快，經典 tPLH/tPHL ≈ 6ns；

• 輸入閾值位于 0.5 × VCC；

• 適合對高速性能要求較高的應用。

5. 74ALVC（Advanced Low-voltage Low-power TTL Compatible CMOS）

• 工作電壓：1.65V~3.6V；

• 幾乎覆蓋當前主流低壓系統；

• 輸入閾值兼容 TTL（當 VCC=3.3V 時）；

• 高速、低功耗，適用于移動設備與 3.3V 嵌入式系統。

根據具體系統的工作電壓、速度需求以及與其他邏輯電平的兼容性要求，可在上述系列中進行選型。74HC00 雖然仍然流行，但在諸如 3.3V 系統中，74LVC00 或 74ALVC00 更能體現低壓高效的優勢；在 5V 高速場合，74AHC00 則能提供更快的響應速度。

二十、74HC00 在教學與實踐中的案例探討
在電子技術教學或業余愛好者實踐中，74HC00 常常被用作學生或初學者熟悉數字電路的“敲門磚”。下面結合幾個教學實驗進行探討：

1. 基礎邏輯門認識實驗

• 通過面包板將 74HC00 直插式芯片插入，分別連接不同的輸入組合，使用示波器或 LED 指示燈觀察輸出邏輯狀態，幫助學生直觀理解 NAND 門邏輯特性；

• 讓學生自行設計反相器（NOT 門）、與門（AND 門）和或門（OR 門），掌握邏輯函數的互相轉換。

2. 組合邏輯電路設計

• 教師給出一個簡單的真值表，例如三輸入多路選擇邏輯或某一狀態譯碼邏輯，讓學生使用多個 74HC00 芯片搭建相應電路；

• 在實驗中，學生需要計算最簡邏輯式，畫出邏輯圖，選擇合適數量的 NAND 門并布線，實現功能后通過示波器驗證波形。

3. 時序電路與觸發器制作

• 利用 74HC00 構造 RS 觸發器：將兩個 NAND 門交叉反饋，通過不同的輸入信號組合，使 LED 實現翻轉狀態，幫助學生理解觸發器的原理；

• 進一步擴展，用四個 74HC00 制作一位 D 觸發器或 JK 觸發器，加深對時序邏輯電路和寄存器原理的掌握。

4. 數字鐘表/計時器控制

• 在更大規模的實驗項目中，可將 74HC00 與計數器芯片（如 74HC90、74HC192）結合，制作簡易數字計時器，LED 數碼管顯示秒、分等；

• 74HC00 可用于分頻、按鍵去抖、控制信號生成等多種用途，幫助學生了解數字系統整體設計流程。

5. 嵌入式系統外圍電路設計

• 在微控制器實驗平臺中，74HC00 可用來擴展邏輯判斷功能，減輕 MCU 的負載；

• 例如在中斷優先級管理、簡單的硬件看門狗或安全鎖設計中，通過硬件 NAND 門與 MCU 信號組合，提升系統可靠性。

通過這些案例，學生能夠從理論到實踐，從單個邏輯門到完整系統，循序漸進地掌握數字電路設計思路，也為他們后續學習 FPGA、CPLD 或更高級的微處理器打下堅實基礎。

二十一、74HC00 的封裝與 PCB 設計要點
在將 74HC00 應用于 PCB 設計時，需要從封裝選型、走線布局、電源管理、去耦設計等多個角度進行優化：

1. 封裝選型

• 如果設計需要手工調試或原型驗證，可選擇 DIP-14 封裝，方便插拔；

• 若需要量產或追求更小尺寸，可選擇 SO-14 或 TSSOP-14 等貼片封裝，節省 PCB 面積；

• 在極限空間內，可考慮 WLCSP（Wafer Level Chip Scale Package）或 CSP（Chip Scale Package），進一步減小外形。

2. 走線與布局

• 將 VCC 與 GND 引腳靠近放置，且在兩者之間放置 0.1μF 去耦電容，盡量讓電容焊盤與引腳焊盤靠近，減少寄生電感；

• 同組或同功能的 NAND 門應盡量靠近，以減少邏輯信號走線長度，降低傳播延遲與反射；

• 對于高速信號，可在走線中添加適當阻抗控制（如保持 50Ω 微帶線），并避免走線跨越其他平面裂縫。

3. 去耦與電源平面

• 每個 74HC00 芯片的 VCC 和 GND 之間都應放置 0.1μF 陶瓷電容，并在需要時增加 1μF~10μF 輔助電解電容或鉭電容，以應對不同頻段的去耦需求；

• 電源平面應盡量完整，中間不要穿越大面積的走線；若需要分割，可采取星型接地或單點接地策略，以減少噪聲回流。

4. 信號完整性

• 在連接多個 74HC00 或與其他高速芯片混合使用時，應對關鍵信號進行阻抗匹配，避免走線過長造成信號衰減；

• 對于可能出現競態冒險（race condition）的時序路徑，可在布線時預留額外空間，并通過仿真工具檢查潛在的冒險風險。

5. 熱管理

• 74HC00 單個芯片功耗較低，但在大規模元件密集區，可能會產生一定熱量；可以在芯片正下方鋪銅，或在板邊留出散熱孔，以利于對流散熱；

• 在高溫環境或長時間工作條件下，可考慮在 PCB 頂層或底層增加散熱銅箔，或者使用散熱硅膠進行熱傳導。

6. EMI/EMC 考慮

• 在布局時盡量使高速信號與電源插座保持足夠距離，并在必要時加入抑制 EMI 的濾波網絡（如共模電感、差模電容等）；

• 對于關鍵的供電輸入端，可增加 Ferrite bead（鐵氧體磁珠）或者共模扼流圈，進一步減少電源線上的高頻噪聲。

通過上述封裝與 PCB 設計要點的實施，能夠在實踐中最大限度地發揮 74HC00 的性能優勢，保證數字電路系統整體的穩定性與可靠性。

二十二、74HC00 在現代技術趨勢下的延續與替代
隨著集成電路技術的不斷進步，尤其是高密度 FPGA、CPLD 的出現，使得傳統的小規模邏輯門芯片在一些場合逐漸被集成度更高的器件取代。然而，74HC00 仍然在以下領域保持其價值：

1. 成本敏感型應用

• 在一些成本極其敏感的項目中，使用一個 74HC00 芯片實現多個基本邏輯功能，往往比使用 FPGA 或 CPLD 更為經濟。對于只需幾路邏輯判斷而不需要可重構邏輯的場合，74HC00 能有效降低 BOM 成本。

2. 低功耗和睡眠模式應用

• 對于需要極低功耗、長時間待機的電池供電設備，如傳感節點、遙測模塊，74HC00 的 CMOS 特性使其在無開關動作時幾乎不消耗電源，因此被用作外圍邏輯的優選。

3. 超低延遲與確定性時序

• 在一些實時性要求極高的嵌入式系統中，74HC00 的傳播延遲穩定且確定，在時序設計中更易于預測和控制；而 FPGA 內部邏輯可能會因布線復雜帶來不可預見的額外延遲。

4. 教育與學習依然普及

• 對工程技術人員和學生而言，74HC00 是經典的數字電路基礎器件。理解其工作原理與應用有助于打牢數字邏輯基礎，為未來的更高級電子設計積累經驗。

5. 硬件冗余設計

• 在安全關鍵或工業環境中，人們有時會結合 FPGA/CPLD 與 74HC00 等硬件邏輯進行冗余或看門狗設計，以應對突發失效或軟故障。74HC00 作為獨立硬件邏輯能在極端情況下提供可靠的硬件邏輯功能。

綜上所述，盡管技術在不斷發展，但 74HC00 的低成本、低功耗、高穩定性和易用性，使其在諸多場景下依舊擁有不可替代的地位。

二十三、常見采購與價格分析
在市場上，74HC00 的價格因品牌、封裝類型和渠道而異。一般而言，原廠正品與大規模商用級封裝在成本方面有一定差距；同時，工業級器件也要比商業級稍貴。以下為不同封裝和品牌的大致參考價格（以單片采購為例，僅供參考）：

• TI SN74HC00D（DIP-14）

• 商業級：約 0.3~0.5 美元/片；

• 工業級：約 0.4~0.6 美元/片；

• NXP HEF74HC00D（DIP-14）

• 商業級：約 0.25~0.45 美元/片；

• 工業級：約 0.35~0.55 美元/片；

• ST 74HC00D（DIP-14）

• 商業級：約 0.2~0.4 美元/片；

• 工業級：約 0.3~0.5 美元/片；

• ROHM 74HC00P（SO-14）

• 商業級：約 0.15~0.3 美元/片；

• 工業級：約 0.25~0.4 美元/片；

• ON Semiconductor 74HC00PW（WLCSP）

• 工業級：約 0.5~0.8 美元/片；

• Microchip 74HC00L（TSSOP-14）

• 商業級：約 0.3~0.5 美元/片；

• 工業級：約 0.4~0.6 美元/片；

實際采購價格會受到供應鏈、庫存、訂購量以及市場行情等多重因素影響，如果需要大批量采購，通常與渠道商或代理商協商能夠獲得更優惠的價格。此外，對于非原裝正品或翻新產品，要特別注意品質保障與售后服務，以免影響項目進度。

二十四、74HC00 的庫位管理與庫存控制
對于電子工程項目而言，管理好常用器件的庫存與庫位能提高項目效率，避免因物料短缺導致的生產延遲。對于 74HC00 這類基礎器件，以下方法尤為有效：

1. 建立分類儲存與標識系統

• 將 74HC00 與其他邏輯芯片單獨歸類，如“基礎邏輯門”“通用 IC” 等；

• 在儲存位置上明確標識型號、封裝、數量、保質期等信息；

• 使用標簽或條形碼系統結合庫存管理軟件進行掃描盤點。

2. 定期庫存盤點與消耗預測

• 根據項目需求，分析近期 74HC00 的消耗趨勢，設置安全庫存閾值；

• 若庫存低于安全閾值，應及時向供應商下單補貨，避免斷貨；

• 結合季節性訂單、市場行情等因素，預測未來一段時間的采購需求。

3. 多渠道備貨與風險分散

• 選擇多個合規的供應商或代理商，避免某一渠道斷貨造成項目停滯；

• 關注市場價格波動，選擇合適時機大批量采購，以降低采購成本；

• 關注芯片生產批次與管腳版本更新，盡量保持型號一致，避免混裝導致工程失效。

4. 廢品與退貨管理

• 對庫存中過期或損壞的 74HC00 及時進行報廢處理，并更新庫存系統；

• 對于有可能退貨的器件（如訂錯型號），及時與供應商溝通退換貨流程，減少庫存積壓。

通過科學的庫存管理，不僅能保證項目的物料供應順暢，還能有效降低成本，提高資金周轉率，確保存量消化合理。

二十五、74HC00 的選型指導與注意事項
在進行新項目設計時，如何在眾多型號與廠商中選取最適合的 74HC00？以下幾點可供參考：

1. 明確電氣參數需求

• 確定系統供電電壓與邏輯電平：若系統為 5V，HC、HCT、AHC 等系列均可考慮；若為 3.3V，應優先選 LV、LVC、ALVC 系列；

• 確定輸出驅動能力：若需要驅動更大負載，需查閱 IOH、IOL 參數，或增設緩沖；

• 確定工作溫度范圍：民用環境可選商業級；工業/戶外環境需選工業級器件；軍事/極端溫度環境需選軍事級或 AEC-Q100 認證器件。

2. 評估速度與延遲要求

• 對于一般邏輯控制，74HC00 的 8ns~14ns 延遲足夠；

• 對于高速時序電路或 GHz 級信號處理，應選更高性能的 74AHC00/74F00/74AUC 系列或直接考慮 FPGA。

3. 考慮封裝類型與 PCB 布局

• 對于小批量實驗或手工調試，推薦 DIP-14；

• 對于工業批量生產且 PCB 空間有限，推薦 TSSOP-14 或更小的封裝；

• 考慮是否需要采用 WLCSP 或 QFN 等更小封裝，減少成本和空間。

4. 供貨渠道與質量保證

• 優先從正規代理商或原廠授權渠道采購，避免假冒劣質產品；

• 對于大批量采購，可與供應商簽訂長期協議，保證供應穩定；

• 若項目對可靠性要求極高，可選擇經過 AEC-Q100 認證的元器件，確保滿足汽車或工業級標準。

5. 軟件與仿真支持

• 檢查廠商是否提供完整的 SPICE 模型或 IBIS 模型，以便進行仿真驗證；

• 如果需要進行數字電路仿真，可選取與所用仿真軟件兼容性更好的型號；

• 在項目初期利用仿真對系統進行驗證，從而減少后期調試工作量。

通過綜合考量電氣性能、工作環境、 PCB 布局、預算成本以及供應鏈等因素，才能選出最適合的 74HC00 型號并為后續設計提供堅實基礎。

二十六、74HC00 的未來展望與替代技術
隨著物聯網、人工智能、無線通信等領域的發展，對數字邏輯電路提出了更高的速度、功耗、集成度和功能多樣性的要求。盡管 74HC00 等 SSI 邏輯芯片的市場份額有所下降，但其優勢依然存在：

1. 高度集成的可編程邏輯器件發展

• FPGA 和 CPLD 等可編程邏輯器件具備更靈活、可重構的優勢，能夠在單芯片上實現數千、數萬門的邏輯，適合復雜系統需求；

• 未來這些可編程器件在成本不斷下降的同時，設計工具更加友好，將在更多場景取代傳統 SSI 器件。

2. 低功耗超低功耗器件的崛起

• 在可穿戴設備、智能傳感器等領域，對功耗要求極為嚴格，多采用專用 SoC、ASIC 芯片；

• 未來可能出現更為專用的低功耗門電路，進一步降低靜態功耗和動態功耗，將 74HC00 這樣的普通 CMOS 器件擠到更少的領域。

3. 三維集成與片上系統（SoC）趨勢

• 3D IC 技術與封裝技術進步，將使得邏輯、存儲、模擬等多種模塊垂直集成在同一顆硅片或封裝中；

• 未來可編程邏輯與模擬功能、MEMS 傳感器等高度集成，一旦某個系統全部在 SoC 級別完成，外部邏輯門芯片需求將進一步減少。

4. AI 與自適應電路設計

• 基于 AI 的電子設計自動化（EDA）工具，能夠根據應用需求自動生成邏輯門布局、電路連接和版圖；

• 未來或?qū)⒊霈F(xiàn) AI 驅動的“即插即用”邏輯子模塊，用戶只需在 EDA 工具中選擇功能，AI 生成完整邏輯，無需手動布線和選器件。

5. 教學與實驗的重要性持續存在

• 盡管大規模集成與可編程器件無處不在，但從數字電路原理入手仍是學生的啟蒙過程，74HC00 這樣的經典邏輯門器件在教學和實驗平臺上角色難以替代；

• 未來大概率會繼續在高校實驗室、在線教學平臺上被使用，幫助初學者打下扎實的邏輯基礎。

綜上所述，74HC00 將在未來市場中逐步側重于教育、低功耗簡單電路以及對成本敏感的應用領域，逐漸退出大型數字系統設計的主舞臺，但仍將在 SSI 邏輯電路的舞臺上發光發熱。

二十七、74HC00 與現代 FPGA/CPLD 協同設計
在現代電子設計中，74HC00 仍常與 FPGA（現場可編程門陣列）或 CPLD（復雜可編程邏輯器件）并存，用于構建混合邏輯系統。以下探討幾種典型協同設計場景：

1. 硬件看門狗電路

• 在關鍵控制系統中，F(xiàn)PGA 執行主要邏輯，但若 FPGA 出現異?；蛳到y(tǒng)死鎖，需要外部看門狗電路復位；

• 可利用 74HC00 構造硬件看門狗，當 FPGA 未能在規定時間內輸出心跳信號時，NAND 結構復位信號觸發系統復位，提升系統可靠性。

2. 邊緣檢測與有限狀態機輔助

• FPGA 內部資源寶貴，若僅需實現單一的邊緣檢測或簡單觸發邏輯，可在 FPGA 外部使用一個 74HC00 實現；

• 例如，將 FPGA 輸出信號通過一個 NAND 門做邊沿檢測，再傳回 FPGA 或控制單元，減少 FPGA I/O 核心資源占用。

3. 時鐘抖振清理與去抖

• FPGA 內部對時鐘管理雖然功能強大，但若外部輸入時鐘源存在抖動或噪聲，可在進入 FPGA 之前先經過 74HC00 與 RC 網絡進行簡單去抖或?yàn)V波；

• 保證進入 FPGA 的時鐘邊沿更為干凈，避免內部時鐘管理邏輯受干擾，造成不確定性。

4. 緊急中斷與優先級邏輯

• 在復雜系統中，多個外部中斷可能同時觸發，需要做優先級判斷或去抖；

• 通過一個或多個 74HC00 對中斷信號進行預處理、去抖和組合邏輯判斷，將最終中斷請求再交由 FPGA 處理，減少 FPGA 內部邏輯資源占用，同時提高響應速度。

5. 電平轉換與隔離

• 當系統中既有 5V 邏輯（如經典傳感器）也有 3.3V FPGA 時，需要電平轉換；

• 74HC00（或 74HCT00）可作為雙向邏輯門電平轉換器，用于簡單的雙向或單向信號隔離，配合電阻與二極管實現短鏈接地。

通過上述協同設計思路，可以將 74HC00 與 FPGA/CPLD 的優勢結合：在大規?？删幊踢壿嬏幚韽?fù)雜算術與數據流控制的同時，利用 74HC00 在邊緣檢測、去抖、看門狗、電平轉換等方面的低成本、低延遲特點，實現系統的最佳化設計。

二十八、74HC00 的維護與升級建議
對于已有項目或正在使用 74HC00 的產品，隨著技術更新與市場變化，可以從以下幾個方面考慮維護或升級：

1. 器件替代與升級

• 如果系統后續需要降低功耗或進一步減小尺寸，可考慮替換為 74LVC00、74ALVC00 或更低壓版本的 NAND 門；

• 如果需要更高速度，可升級為 74AHC00 或者將部分設計遷移到 FPGA 中實現，以提高靈活性和可擴展性。

2. 電路優化

• 在項目迭代過程中，可以對 PCB 走線、地平面和電源去耦進行優化，提升電路穩定性；

• 若系統存在 EMI 問題，可增加緩沖電路、濾波網絡或?qū)﹃P(guān)鍵信號進行屏蔽及走線優化。

3. 軟件仿真與性能驗證

• 重新進行 SPICE 仿真，將最新版本的 74HC00 或替代器件模型導入仿真環境，檢查性能是否滿足新的設計指標；

• 在量產前進行一次批量測試，以保證新舊版本在電氣性能上兼容，避免長期維護中出現意外問題。

4. 文檔與規格書管理

• 隨著應用環境或法規更新，應及時查閱各主流供應商最新發布的數據手冊與規格書，確認所用器件是否符合最新標準；

• 在項目文檔中明確記錄 74HC00 的型號、批號、生產日期等信息，以便后續維護時能夠追溯并更換相同或兼容版本。

5. 環境與安全合規

• 如果產品面向工業或出口市場，需要確保 74HC00 等電子元件符合 RoHS、REACH、Halogen Free（無鹵素）等環保法規；

• 在設計中減少含有鉛、汞、鎘等有害元素的焊料和材料，保證產品綠色環保與安全可靠。

通過上述維護與升級策略，可以在保證系統性能與可靠性的前提下，逐步實現產品的小型化、低功耗和高兼容性，延長生命周期并降低維護成本。

二十九、74HC00 的學習資源與社區支持
對于想深入學習和掌握 74HC00 的讀者，以下資源和社區是非常有幫助的：

1. 官方數據手冊

• TI 官方網站提供 SN74HC00 系列的 PDF 數據手冊，詳細列出了電氣特性、引腳功能、典型應用電路和封裝信息；

• NXP（原飛利浦）、ST、ROHM 等官網也提供各自版本的 74HC00 數據手冊，可根據所購型號下載。

2. 電子設計論壇與問答平臺

• 電子工程世界（EEWorld）、電子發燒友、21IC 等中文電子社區，聚合了大量關于 74HC00 應用與故障排查的文章和討論；

• Stack Overflow、Electronics Stack Exchange 等國際英文論壇，也有眾多關于 NAND 門和 74HC00 在項目中應用的提問與解答。

3. 開源硬件與開源項目

• GitHub 上搜索 “74HC00” 相關項目，能夠找到其他愛好者分享的示例電路圖、PCB 布局以及仿真模型；

• 一些開源硬件平臺（如 Arduino、Raspberry Pi）社區中，也有用戶展示如何將 74HC00 與微控制器結合使用的教程。

4. 仿真與設計軟件

• LTspice、PSpice、Multisim 等電路仿真軟件中，都內置了 74HC00 模型或提供下載鏈接，便于進行功能與性能仿真；

• Altium Designer、KiCad、EAGLE 等 PCB 設計軟件的元器件庫中，通常包含 74HC00 的封裝模板，可直接用于原理圖繪制與 PCB 布局。

5. 專業書籍與教材

• 《數字電子技術基礎》及其配套實驗指導書中，多有關于 NAND 門和 74HC00 的實驗項目與詳解；

• 《CMOS 集成電路原理》一書中深入介紹 CMOS 邏輯門的內部結構與工藝原理，是理解 74HC00 背后技術的經典教材；

• 《嵌入式系統設計與開發》、 《微處理器原理與接口技術》等書籍，常用 74HC00 作為外設邏輯示例，有助于學習嵌入式系統中硬件與軟件協同設計。

通過這些學習資源，讀者能夠系統了解 74HC00 的基本原理、典型應用與設計要點，同時能夠在實踐中不斷積累經驗和技巧。

三十、總結
74HC00 作為經典的高速 CMOS 兩輸入 NAND 門集成電路，自誕生之日起就憑借其低功耗、高速、TTL 兼容、功能完備等特點在數字電路設計中占據重要地位。其內部結構由 PMOS 和 NMOS MOSFET 組成，實現了 NAND 門的邏輯功能，且具有靜態功耗極低、動態性能優越的優點。外部應用方面，74HC00 可用于基礎的邏輯運算，也能通過簡單組合實現更復雜的門電路、觸發器、時序電路、電平轉換、去抖、PWM 發生等功能，適用于教育實驗、原型驗證、工業控制、消費電子等眾多領域。

在 PCB 設計中，合理布局、去耦、走線優化以及選擇合適的封裝與器件型號至關重要；在實際應用時，需要關注輸入輸出電氣特性、溫度等級、兼容性等關鍵參數，以確保系統穩定可靠。盡管隨著可編程邏輯、片上系統（SoC）和低功耗專用芯片的發展，74HC00 逐步被更為集成化的解決方案所替代，但由于其成本低、易于使用、學習價值高等優勢，依然在許多場景中發揮作用。

未來，隨著技術不斷演進，74HC00 的市場定位將更加聚焦于教育實驗、小規模邏輯實現以及對成本和功耗有嚴格要求的應用場景。在系統設計中，合理將 74HC00 與 FPGA/CPLD、單片機等高級器件協同使用，能夠?qū)崿F(xiàn)資源互補、優化性能。同時，通過良好的庫存管理、廠商選型與器件升級策略，可以延長系統壽命、降低維護成本。對于有志于深入數字電路設計和硬件實現的學習者和工程師，掌握 74HC00 的原理與應用依然是必修課程，將為其后續在更高層次的電子設計領域打下堅實基礎。
