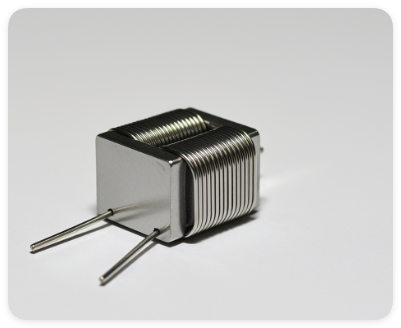

工字電感（也稱為“工字型電感”或“環形工字電感”）因其形狀類似漢字“工”而得名，廣泛應用于電源、照明、通信等領域。其規格型號通常由多個參數組成，用于描述電感的尺寸、電感值、電流、材質等特性。以下是工字電感規格型號的常見表示方法及參數解析。

一、工字電感規格型號的組成

工字電感的規格型號通常由以下部分組成（具體格式可能因廠家而異）：

1. 系列名稱：

• 表示電感的系列或類型，如“RL”、“CD”、“PQ”等。

• 例如：RL系列表示常規工字電感，PQ系列表示高功率工字電感。

2. 尺寸參數：

• 通常以“外徑×高度”或“長度×寬度×高度”表示，單位為毫米。

• 例如：10×12表示外徑10mm、高度12mm；或12×8×15表示長度12mm、寬度8mm、高度15mm。

3. 電感值（L）：

• 表示電感的標稱電感值，單位為微亨（μH）或毫亨（mH）。

• 例如：100μH、1mH。

4. 額定電流（Ir）：

• 表示電感在溫升不超過規定值（如40℃）時的最大工作電流，單位為安培（A）或毫安（mA）。

• 例如：1A、500mA。

5. 直流電阻（DCR）：

• 表示電感線圈的直流電阻，單位為歐姆（Ω）或毫歐（mΩ）。

• 例如：100mΩ、50Ω。

6. 材質或特性：

• 表示磁芯材質（如鐵氧體、磁粉芯）或特殊特性（如屏蔽、耐高溫）。

• 例如：鐵氧體磁芯、屏蔽型。

二、常見工字電感規格型號示例

以下是幾個常見工字電感規格型號的示例及解析：

示例1：RL1012-101K

• RL：系列名稱，表示常規工字電感。

• 1012：尺寸參數，表示外徑10mm、高度12mm。

• 101K：

• 101：電感值，表示100μH（10×10^1）。

• K：誤差范圍，表示±10%（常見誤差范圍還有J±5%、M±20%等）。

示例2：PQ2625-220M

• PQ：系列名稱，表示高功率工字電感。

• 2625：尺寸參數，表示外徑26mm、高度25mm。

• 220M：

• 220：電感值，表示22μH（22×10^0）。

• M：誤差范圍，表示±20%。

示例3：CD43-221J-1A

• CD：系列名稱，表示屏蔽型工字電感。

• 43：尺寸參數，表示外徑4.3mm、高度未明確（需參考廠家規格書）。

• 221J：

• 221：電感值，表示220μH（22×10^1）。

• J：誤差范圍，表示±5%。

• 1A：額定電流，表示1A。

示例4：RL12×8×15-1mH-500mA

• RL12×8×15：系列名稱及尺寸，表示長度12mm、寬度8mm、高度15mm。

• 1mH：電感值，表示1毫亨。

• 500mA：額定電流，表示500mA。

三、工字電感規格型號的常見參數表

以下是工字電感規格型號中常見參數的總結表：

四、如何解讀工字電感規格型號？

1. 確認系列名稱：

• 不同系列對應不同的應用場景，如RL系列適合常規應用，PQ系列適合高功率應用。

2. 確認尺寸參數：

• 根據PCB布局和空間限制選擇合適的尺寸。

3. 確認電感值和誤差范圍：

• 電感值需符合電路設計要求，誤差范圍越小，電感值越精確。

4. 確認額定電流和直流電阻：

• 額定電流需大于實際工作電流，直流電阻越小，功耗越低。

5. 確認材質或特性：

• 根據應用需求選擇合適的磁芯材質或特殊特性，如屏蔽型可減少EMI。

五、總結

工字電感的規格型號通常由系列名稱、尺寸參數、電感值、誤差范圍、額定電流、直流電阻和材質等組成。通過解讀這些參數，可以快速選擇適合的電感型號。例如：

• RL1012-101K：

• RL系列，外徑10mm、高度12mm，電感值100μH，誤差±10%。

• PQ2625-220M-1A：

• PQ系列，外徑26mm、高度25mm，電感值22μH，誤差±20%，額定電流1A。

建議在實際選型時，參考廠家提供的規格書或數據表，以確保選型的準確性。
