磁芯是工字電感的核心組成部分，其材料和結構直接影響電感的性能參數（如電感量、Q值、飽和電流、損耗等），進而決定電感在不同應用場景中的適用性。以下是磁芯類型對工字電感工作效果的具體影響分析：

一、磁芯材料對電感性能的影響

不同磁芯材料的磁導率、飽和磁通密度、損耗特性等差異顯著，直接影響電感的工作效果。以下是常見磁芯材料及其特性對比：

1. 磁導率的影響

• 高磁導率（如MPP合金、MnZn鐵氧體）：

• 電感量更高，適合需要高電感值的場景（如濾波電路）。

• 但易受外部磁場干擾，需注意屏蔽。

• 低磁導率（如鐵粉芯）：

• 電感量較低，但線性度好，適合大電流應用（如儲能電感）。

2. 飽和磁通密度（Bs）的影響

• 高Bs材料（如鐵粉芯、非晶合金）：

• 飽和電流更高，適合大電流應用（如DC-DC轉換器）。

• 低Bs材料（如NiZn鐵氧體）：

• 飽和電流低，需避免過載導致磁芯飽和。

3. 損耗特性的影響

• 高頻損耗：

• 鐵氧體（尤其是NiZn）在高頻下?lián)p耗低，適合MHz級應用。

• 鐵粉芯在高頻下?lián)p耗較高，適合中低頻（如10kHz~100kHz）。

• 直流偏置特性：

• 鐵粉芯的電感量隨直流電流增加下降較慢，適合直流偏置大的場景。

二、磁芯結構對電感性能的影響

磁芯的形狀和結構（如工字型、環形、E型等）也會影響電感的性能：

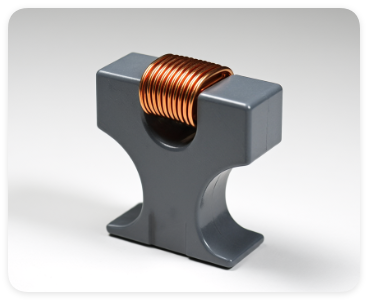

1. 工字型磁芯

• 優點：

• 繞組繞制方便，散熱性好。

• 適合大電流應用（如儲能電感）。

• 缺點：

• 漏磁較大，易受外部磁場干擾。

2. 環形磁芯

• 優點：

• 漏磁極小，抗干擾能力強。

• 適合高頻濾波和精密電感。

• 缺點：

• 繞制困難，散熱性較差。

3. E型磁芯

• 優點：

• 結構緊湊，適合高功率應用。

• 可通過氣隙調整電感量。

• 缺點：

• 漏磁較大，需注意屏蔽。

三、磁芯類型對電感工作效果的具體影響

1. 電感量（L）

• 高磁導率材料（如MPP合金）可顯著提高電感量，適合需要高電感值的場景。

• 低磁導率材料（如鐵粉芯）電感量較低，但線性度好，適合大電流應用。

2. 飽和電流（Isat）

• 高Bs材料（如鐵粉芯、非晶合金）可承受更大的直流電流而不飽和。

• 低Bs材料（如NiZn鐵氧體）飽和電流低，需限制電流。

3. 品質因數（Q值）

• 低損耗材料（如NiZn鐵氧體、MPP合金）的Q值高，適合高頻應用。

• 高損耗材料（如鐵粉芯）的Q值低，適合低頻應用。

4. 溫度穩定性

• 溫度穩定性好的材料（如MPP合金）的電感量隨溫度變化小，適合精密電路。

• 溫度穩定性差的材料（如鐵粉芯）的電感量隨溫度變化大，需考慮溫度補償。

四、磁芯選型建議

根據具體應用需求選擇合適的磁芯類型：

五、案例分析

案例1：開關電源儲能電感

• 需求：

• 電感量：100μH

• 飽和電流：10A

• 工作頻率：100kHz

• 選型：

• 選擇鐵粉芯磁芯，因其飽和電流高（>10A），且在中低頻下?lián)p耗較低。

• 效果：

• 電感量穩定，能承受大電流，適合儲能應用。

案例2：高頻濾波電感

• 需求：

• 電感量：10μH

• 工作頻率：1MHz

• 需抑制高頻噪聲

• 選型：

• 選擇NiZn鐵氧體磁芯，因其高頻損耗低，適合MHz級應用。

• 效果：

• 高頻阻抗高，有效抑制噪聲，且體積小。

六、總結

1. 磁芯材料的影響：

• 磁導率、飽和磁通密度、損耗特性等直接影響電感的電感量、飽和電流、Q值等參數。

2. 磁芯結構的影響：

• 工字型、環形、E型等結構影響電感的漏磁、散熱性和繞制難度。

3. 選型原則：

• 根據應用需求（如頻率、電流、溫度等）選擇合適的磁芯類型，平衡性能與成本。

通過合理選擇磁芯類型，可以顯著優化工字電感的工作效果，滿足不同電路的設計要求。
