PC817引腳圖詳解及深度應用指南

引言

PC817是一款廣泛應用于電子電路中的光電耦合器（光耦），其核心功能是通過光信號實現電氣隔離，從而在輸入和輸出電路之間建立安全、穩定的信號傳輸通道。作為一款經典的光耦器件，PC817憑借其高隔離電壓、低漏電流、快速響應等特性，在數字電路、模擬電路、控制電路等領域發揮著重要作用。本文將詳細解析PC817的引腳圖、引腳功能、電氣參數、工作原理及應用電路，并結合實際案例探討其應用技巧。

一、PC817引腳圖及引腳功能

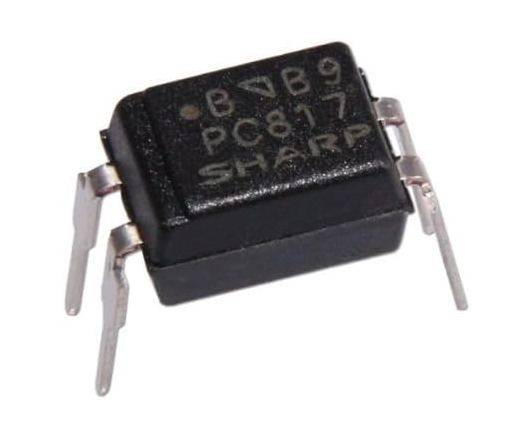

PC817采用標準的4引腳DIP封裝，其引腳排列及功能如下：

1. 引腳圖

+--------+
1 |●      ●| 4
|        |
2 |        | 3
+--------+

• 引腳1（ANODE）：發光二極管（LED）的陽極

• 引腳2（CATHODE）：發光二極管（LED）的陰極

• 引腳3（EMITTER）：光敏三極管的發射極

• 引腳4（COLLECTOR）：光敏三極管的集電極

2. 引腳功能詳解

• 引腳1（ANODE）與引腳2（CATHODE）：
  這兩個引腳構成發光二極管（LED）的輸入端。當在引腳1施加正向電壓（相對于引腳2），LED會發出紅外光。正向電壓通常為1.2V至1.4V，正向電流最大為50mA（峰值可達1A）。需要注意的是，LED是單向?qū)щ姷?，反向電壓超過6V可能會損壞器件。

• 引腳3（EMITTER）與引腳4（COLLECTOR）：
  這兩個引腳構成光敏三極管的輸出端。當LED發出的光照射到光敏三極管的基區時，三極管導通，電流從引腳4流向引腳3。集電極-發射極電壓（Vceo）最大為35V，集電極電流（Ic）最大為50mA，功耗為150mW。

二、PC817電氣參數解析

PC817的電氣參數是其性能的核心指標，以下是其主要參數的詳細解析：

1. 輸入端參數

• 正向電壓（Vf）：1.2V至1.4V（典型值1.25V）
  正向電壓是LED導通所需的電壓，通常由輸入電源和限流電阻決定。

• 正向電流（If）：最大50mA（峰值1A）
  正向電流是LED的工作電流，過大的電流會導致LED過熱甚至損壞，過小的電流則可能導致光敏三極管無法充分導通。

• 反向電壓（Vr）：6V
  LED是單向?qū)щ姷?，反向電壓超過6V可能會損壞器件，因此需要在輸入端加入反向保護電路。

2. 輸出端參數

• 集電極-發射極電壓（Vceo）：35V
  這是光敏三極管集電極與發射極之間的最大電壓，超過此值可能導致三極管擊穿。

• 集電極電流（Ic）：50mA
  這是光敏三極管的最大集電極電流，超過此值可能導致三極管過熱甚至損壞。

• 功耗（Pc）：150mW
  這是光敏三極管的最大功耗，超過此值可能導致器件損壞。

3. 隔離參數

• 隔離電壓（Isolation Voltage）：5000Vrms
  這是PC817輸入端與輸出端之間的最大隔離電壓，能夠有效防止高壓對低壓電路的干擾。

• 絕緣電阻（Insulation Resistance）：10^12Ω（最小值）
  絕緣電阻反映了輸入端與輸出端之間的電氣隔離性能，高絕緣電阻能夠有效減少漏電流。

4. 其他參數

• 電流傳輸比（CTR）：50%至600%
  CTR是輸出電流與輸入電流的比值，反映了光耦的信號傳輸效率。PC817的CTR范圍較寬，適用于不同的應用場景。

• 響應時間（Rise Time/Fall Time）：1μs至5μs
  響應時間反映了光耦對輸入信號變化的響應速度，PC817的響應時間相對較快，適用于高速信號傳輸。

• 工作溫度范圍：-30℃至+100℃
  PC817能夠在較寬的溫度范圍內穩定工作，適用于各種惡劣環境。

三、PC817工作原理

PC817的工作原理基于光電耦合效應，其核心是通過光信號實現電氣隔離。具體工作過程如下：

1. 輸入端發光：
   當在引腳1施加正向電壓（相對于引腳2），LED發出紅外光。正向電流的大小決定了LED的發光強度。

2. 光信號傳輸：
   LED發出的紅外光通過透明封裝材料照射到光敏三極管的基區。光信號的強度與輸入電流成正比。

3. 輸出端導通：
   光敏三極管接收到光信號后，基區產生電子-空穴對，導致三極管導通。集電極電流（Ic）與輸入電流（If）成正比，比例系數為CTR。

4. 電氣隔離：
   由于輸入端與輸出端之間通過光信號傳輸，沒有直接的電氣連接，因此能夠?qū)崿F(xiàn)高電壓隔離，防止高壓對低壓電路的干擾。

四、PC817應用電路詳解

PC817廣泛應用于各種電子電路中，以下是幾種典型的應用電路及其工作原理：

1. 數字信號隔離電路

在數字電路中，PC817常用于隔離輸入信號與輸出信號，防止高壓對低壓電路的干擾。

電路圖：

輸入信號 → 限流電阻 → PC817引腳1
PC817引腳2 → GND
PC817引腳4 → 上拉電阻 → VCC
PC817引腳3 → 輸出信號

工作原理：

• 當輸入信號為高電平時，LED導通，光敏三極管導通，輸出信號為低電平。

• 當輸入信號為低電平時，LED熄滅，光敏三極管截止，輸出信號為高電平。

2. 模擬信號隔離電路

雖然PC817主要用于數字信號隔離，但在某些情況下也可以用于模擬信號隔離。需要注意的是，由于CTR的非線性，模擬信號的傳輸精度可能受到影響。

電路圖：

模擬輸入信號 → 限流電阻 → PC817引腳1
PC817引腳2 → GND
PC817引腳4 → 負載電阻 → VCC
PC817引腳3 → 模擬輸出信號

工作原理：

• 模擬輸入信號通過限流電阻驅動LED，LED的發光強度與輸入信號成正比。

• 光敏三極管的導通程度與LED的發光強度成正比，從而在輸出端產生與輸入信號成比例的模擬信號。

3. 電源開關控制電路

PC817常用于電源開關控制電路中，實現低壓控制高壓的功能。

電路圖：

控制信號 → 限流電阻 → PC817引腳1
PC817引腳2 → GND
PC817引腳4 → 驅動三極管基極
驅動三極管集電極 → 繼電器線圈 → VCC
驅動三極管發射極 → GND
繼電器觸點 → 負載

工作原理：

• 當控制信號為高電平時，LED導通，光敏三極管導通，驅動三極管導通，繼電器線圈通電，觸點閉合，負載通電。

• 當控制信號為低電平時，LED熄滅，光敏三極管截止，驅動三極管截止，繼電器線圈斷電，觸點斷開，負載斷電。

4. 電機驅動電路

在電機驅動電路中，PC817用于隔離控制信號與驅動電路，防止高壓對控制電路的干擾。

電路圖：

控制信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 驅動芯片輸入端驅動芯片輸出端 → 電機

工作原理：

• 控制信號通過PC817隔離后，驅動芯片根據輸入信號控制電機的運轉。

• 由于PC817的隔離作用，控制電路與驅動電路之間實現了電氣隔離，提高了系統的安全性。

五、PC817應用技巧與注意事項

在實際應用中，PC817的性能和可靠性取決于電路設計和使用方法。以下是一些應用技巧和注意事項：

1. 限流電阻的選擇

• 輸入端限流電阻：
  限流電阻的作用是限制LED的正向電流，防止過流損壞。限流電阻的計算公式為：

其中，Vin為輸入電壓，Vf為L(zhǎng)ED的正向電壓（通常為1.25V），If為L(zhǎng)ED的正向電流（通常為10mA至20mA）。

• 輸出端上拉電阻：
  上拉電阻的作用是確保光敏三極管截止時輸出信號為高電平。上拉電阻的阻值應根據負載電流和輸出電壓選擇，通常為1kΩ至10kΩ。

2. 反向保護電路

由于LED是單向?qū)щ姷?，反向電壓超過6V可能會損壞器件。因此，需要在輸入端加入反向保護電路，例如串聯二極管或使用雙向TVS二極管。

3. 溫度影響

PC817的CTR受溫度影響較大，溫度升高會導致CTR下降。因此，在設計電路時應考慮溫度補償，或選擇CTR隨溫度變化較小的型號。

4. 高速信號傳輸

雖然PC817的響應時間相對較快（1μs至5μs），但在高速信號傳輸中仍可能成為瓶頸。如果需要更高的響應速度，可以選擇響應時間更短的光耦，如6N137。

5. 隔離電壓測試

在實際應用中，應定期測試PC817的隔離電壓，確保其符合設計要求。隔離電壓測試可以使用高壓測試儀進行。

六、PC817的常見問題與解決方案

在實際應用中，PC817可能會出現一些常見問題，以下是常見問題及其解決方案：

1. 輸出信號不穩定

• 原因：

• 輸入電流過小，導致光敏三極管無法充分導通。

• 輸出端負載過重，導致輸出信號失真。

• 電源電壓波動，導致LED發光強度不穩定。

• 解決方案：

• 調整限流電阻，確保輸入電流在10mA至20mA之間。

• 減小輸出端負載，或增加驅動能力。

• 使用穩壓電源，確保電源電壓穩定。

2. 光耦損壞

• 原因：

• 輸入電流過大，導致LED過熱損壞。

• 反向電壓過高，導致LED擊穿。

• 輸出端短路，導致光敏三極管過熱損壞。

• 解決方案：

• 合理選擇限流電阻，確保輸入電流不超過50mA。

• 在輸入端加入反向保護電路，防止反向電壓過高。

• 在輸出端加入保護電路，防止短路。

3. 隔離性能下降

• 原因：

• 長時間工作在高溫環境下，導致絕緣電阻下降。

• 潮濕環境導致絕緣性能下降。

• 解決方案：

• 改善散熱條件，降低工作溫度。

• 在潮濕環境中使用密封封裝的光耦，或加入防潮措施。

七、PC817的替代型號與選型指南

如果PC817無法滿足設計要求，可以選擇其他型號的光耦進行替代。以下是幾種常見的替代型號及其特點：

1. PC817A/B/C/D

• 特點：

• PC817A/B/C/D是PC817的變種，CTR范圍不同。

• PC817A的CTR最低（50%至200%），PC817D的CTR最高（200%至600%）。

• 選型建議：

• 如果需要高CTR，可以選擇PC817D。

• 如果需要低CTR，可以選擇PC817A。

2. 6N137

• 特點：

• 高速光耦，響應時間小于100ns。

• 隔離電壓為5000Vrms。

• 選型建議：

• 如果需要高速信號傳輸，可以選擇6N137。

3. TLP521

• 特點：

• 低成本光耦，CTR范圍為50%至600%。

• 隔離電壓為2500Vrms。

• 選型建議：

• 如果對隔離電壓要求不高，且需要降低成本，可以選擇TLP521。

八、PC817在工業控制中的應用案例

PC817在工業控制領域有著廣泛的應用，以下是幾個典型的應用案例：

1. PLC輸入輸出隔離

在PLC（可編程邏輯控制器）中，PC817常用于輸入輸出信號的隔離，防止高壓對PLC核心電路的干擾。

電路圖：

傳感器信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → PLC輸入端PLC輸出端 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 驅動電路

2. 變頻器控制

在變頻器中，PC817用于隔離控制信號與功率電路，防止高壓對控制電路的干擾。

電路圖：

控制信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 驅動芯片輸入端驅動芯片輸出端 → IGBT門極

3. 工業傳感器信號隔離

在工業傳感器中，PC817用于隔離傳感器信號與控制電路，防止高壓對傳感器的干擾。

電路圖：

傳感器輸出信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 控制電路輸入端

九、PC817在家用電器中的應用案例

PC817在家用電器中也有著廣泛的應用，以下是幾個典型的應用案例：

1. 空調控制電路

在空調控制電路中，PC817用于隔離控制信號與功率電路，防止高壓對控制電路的干擾。

電路圖：

控制信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 驅動電路驅動電路輸出 → 壓縮機繼電器

2. 洗衣機電機驅動

在洗衣機電機驅動電路中，PC817用于隔離控制信號與驅動電路，防止高壓對控制電路的干擾。

電路圖：

控制信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 驅動芯片輸入端驅動芯片輸出端 → 電機

3. 微波爐控制電路

在微波爐控制電路中，PC817用于隔離控制信號與高壓電路，防止高壓對控制電路的干擾。

電路圖：

控制信號 → 限流電阻 → PC817引腳1PC817引腳2 → GNDPC817引腳4 → 驅動電路驅動電路輸出 → 高壓變壓器

十、PC817的未來發展趨勢

隨著電子技術的不斷發展，PC817作為一款經典的光耦器件，也在不斷升級和改進。以下是PC817的未來發展趨勢：

1. 高集成度

未來的PC817可能會集成更多的功能，例如內置保護電路、溫度補償電路等，從而提高系統的可靠性和穩定性。

2. 高性能

隨著對信號傳輸速度和精度的要求不斷提高，未來的PC817可能會具有更高的CTR、更快的響應時間和更低的漏電流。

3. 小型化

隨著電子設備向小型化、便攜化方向發展，未來的PC817可能會采用更小的封裝，例如SOP封裝，從而節省電路板空間。

4. 綠色環保

未來的PC817可能會采用無鉛、無鹵素等環保材料，符合RoHS等環保標準。

結論

PC817作為一款經典的光電耦合器，憑借其高隔離電壓、低漏電流、快速響應等特性，在電子電路中發揮著重要作用。通過本文的詳細解析，讀者可以全面了解PC817的引腳圖、引腳功能、電氣參數、工作原理及應用電路，并掌握其應用技巧和注意事項。在實際應用中，合理選擇PC817的型號和參數，設計合理的電路，能夠有效提高系統的可靠性和穩定性。未來，隨著電子技術的不斷發展，PC817也將不斷升級和改進，為電子電路的設計和應用提供更多可能性。
