MAX6675引腳圖


MAX6675引腳圖及詳細功能解析

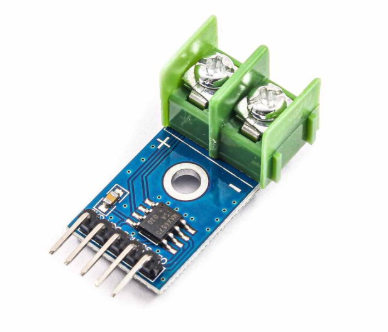

一、MAX6675芯片概述
MAX6675是美國Maxim公司推出的一款集成化K型熱電偶數字轉換器,專為工業溫度測量設計。該芯片集成了信號調理、冷端補償、12位模數轉換(ADC)及SPI兼容接口,能夠直接將K型熱電偶輸出的微弱熱電勢信號轉換為數字溫度值,并具備熱電偶斷線檢測功能。其核心優勢在于簡化傳統熱電偶測量系統的復雜電路設計,同時提供高精度(0.25℃分辨率)和寬測溫范圍(0℃~1024℃)。本文將深入解析MAX6675的引腳功能、內部結構、工作原理及應用場景,并結合硬件設計與軟件編程提供完整的技術指南。
二、MAX6675引腳功能詳解
MAX6675采用8引腳SO-8封裝,尺寸緊湊(長6.2mm、寬5mm、高1.75mm),適用于空間受限的嵌入式系統。其引腳排列及功能如下:
1. 引腳分布圖
引腳編號 | 引腳名稱 | 引腳功能 |
---|---|---|
1 | GND | 接地端,需與電源地可靠連接。 |
2 | T- | K型熱電偶負極輸入端,使用時需接地(T-腳與GND腳短接)。 |
3 | T+ | K型熱電偶正極輸入端,連接熱電偶的正極。 |
4 | VCC | 電源輸入端,支持3.3V~5.5V供電(典型值為5V)。 |
5 | SCK | 串行時鐘輸入端,由MCU提供時鐘信號,用于數據傳輸同步。 |
6 | CS | 片選信號端,低電平有效,控制數據傳輸?shù)膯⑼!?/span> |
7 | SO | 串行數據輸出端,通過SPI協議輸出16位溫度數據。 |
8 | NC | 空引腳,無需連接。 |
2. 關鍵引腳功能解析
(1) 電源引腳(VCC與GND)
VCC:MAX6675的工作電壓范圍為3.3V~5.5V,典型值為5V。電源需穩定,避免電壓波動導致測量誤差。
GND:接地端,需與電源地可靠連接。建議在VCC與GND之間并聯0.1μF陶瓷旁路電容,以濾除電源噪聲,提高抗干擾能力。
(2) 熱電偶輸入引腳(T+與T-)
T+:連接K型熱電偶的正極,接收熱電偶產生的熱電勢信號。
T-:連接K型熱電偶的負極,需接地(T-腳與GND腳短接)。若T-未接地,可能導致數據讀取異常。
注意事項:
熱電偶連接線應盡量短,避免引入電磁干擾。
熱電偶與MAX6675的連接點需進行絕緣處理,防止短路。
(3) SPI接口引腳(SCK、CS、SO)
SCK:串行時鐘輸入端,由MCU提供時鐘信號。數據傳輸時,SCK的下降沿觸發數據讀取。
CS:片選信號端,低電平有效。當CS為低時,MAX6675停止轉換并準備輸出數據;當CS為高時,啟動新的轉換過程。
SO:串行數據輸出端,通過SPI協議輸出16位溫度數據。數據格式為高位在前(MSB first),每個數據位在SCK的下降沿輸出。
(4) 空引腳(NC)
NC:未連接引腳,無需處理。
三、MAX6675內部結構與工作原理
MAX6675的內部結構主要由信號調理電路、冷端補償電路、12位ADC、數字控制器及SPI接口組成。其工作流程如下:
1. 信號調理與放大
熱電偶輸出的微弱熱電勢信號(μV級)首先經過兩級低噪聲放大器放大,信號幅度被提升至ADC可處理的范圍(0V~VREF)。
放大器具有高輸入阻抗(>10MΩ),避免對熱電偶信號的負載效應。
2. 冷端補償
熱電偶的輸出熱電勢僅反映熱端與冷端的溫差,因此需對冷端溫度進行補償。
MAX6675內置冷端補償電路,通過集成溫度傳感器實時監測芯片周圍環境溫度,并將其轉換為電信號疊加到熱電偶信號中,實現絕對溫度測量。
冷端補償范圍為-20℃~+80℃,精度為±2℃(0℃~700℃)和±4.25℃(700℃~1024℃)。
3. 模數轉換(ADC)
放大后的模擬信號通過12位ADC轉換為數字量,分辨率為0.25℃。
ADC的轉換結果為12位二進制數,范圍為0~4095,對應溫度范圍為0℃~1023.75℃。
4. SPI接口數據輸出
MAX6675通過SPI接口輸出16位數據,格式如下:
D15:偽標志位,恒為0。
D14~D3:12位溫度數據,高位在前。
D2:熱電偶斷線檢測標志位(1=斷線,0=正常)。
D1:設備身份碼(恒為0)。
D0:三態位,無實際意義。
數據讀取時序:
MCU將CS拉低,啟動數據傳輸。
在SCK的16個下降沿依次讀取16位數據。
讀取完成后,MCU將CS拉高,結束傳輸。
5. 熱電偶斷線檢測
MAX6675內置斷線檢測電路,通過監測熱電偶輸入端的阻抗變化判斷熱電偶是否斷開。
當熱電偶斷開時,D2位被置為1,MCU可通過讀取該標志位觸發報警。
四、MAX6675硬件設計指南
1. 電源設計
電源濾波:在VCC與GND之間并聯0.1μF陶瓷旁路電容,以濾除高頻噪聲。
電源隔離:若系統存在大功率負載,建議為MAX6675單獨供電,避免電源耦合干擾。
2. 熱電偶連接
連接線:使用屏蔽雙絞線連接熱電偶與MAX6675,屏蔽層接地以減少電磁干擾。
接地處理:T-腳與GND腳需短接,且接地點應盡可能靠近芯片,以降低接地阻抗。
3. SPI接口設計
時鐘信號:SCK信號的頻率建議不超過4MHz,以確保數據傳輸?shù)姆€(wěn)定性。
上拉電阻:在CS、SCK、SO引腳上串聯10kΩ上拉電阻,提高信號的抗干擾能力。
布線要求:SPI信號線應盡量短,避免與其他高速信號線平行走線。
4. PCB布局建議
接地層:采用大面積接地層,降低芯片自熱引起的測量誤差。
熱隔離:避免將MAX6675布置在發熱元件附近,防止環境溫度波動影響測量精度。
五、MAX6675軟件編程示例
以下以STM32F103為例,展示MAX6675的溫度讀取與斷線檢測代碼。
1. 硬件連接
CS:連接至STM32的GPIO_Pin_0。
SCK:連接至STM32的GPIO_Pin_1。
SO:連接至STM32的GPIO_Pin_2。
2. 代碼實現
#include "stm32f10x.h"
// 定義引腳 #define MAX6675_CS_PIN GPIO_Pin_0 #define MAX6675_CS_PORT GPIOA #define MAX6675_SCK_PIN GPIO_Pin_1 #define MAX6675_SCK_PORT GPIOA #define MAX6675_SO_PIN GPIO_Pin_2 #define MAX6675_SO_PORT GPIOA
// 初始化GPIO void MAX6675_GPIO_Init(void) { GPIO_InitTypeDef GPIO_InitStructure;
// 啟用GPIO時鐘 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置CS、SCK為推挽輸出 GPIO_InitStructure.GPIO_Pin = MAX6675_CS_PIN | MAX6675_SCK_PIN; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(MAX6675_CS_PORT, &GPIO_InitStructure);
// 配置SO為浮空輸入 GPIO_InitStructure.GPIO_Pin = MAX6675_SO_PIN; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(MAX6675_SO_PORT, &GPIO_InitStructure);
// 初始狀態 GPIO_SetBits(MAX6675_CS_PORT, MAX6675_CS_PIN); // CS高電平,停止轉換 GPIO_ResetBits(MAX6675_SCK_PORT, MAX6675_SCK_PIN); // SCK低電平 }
// 讀取MAX6675溫度數據 uint16_t MAX6675_ReadTemperature(void) { uint16_t data = 0; uint8_t i;
// 啟動數據讀取 GPIO_ResetBits(MAX6675_CS_PORT, MAX6675_CS_PIN); // CS拉低
// 讀取16位數據 for (i = 0; i < 16; i++) { GPIO_SetBits(MAX6675_SCK_PORT, MAX6675_SCK_PIN); // SCK拉高 data <<= 1; // 左移一位 if (GPIO_ReadInputDataBit(MAX6675_SO_PORT, MAX6675_SO_PIN)) { data |= 0x0001; // 讀取SO位 } GPIO_ResetBits(MAX6675_SCK_PORT, MAX6675_SCK_PIN); // SCK拉低 }
// 結束數據讀取 GPIO_SetBits(MAX6675_CS_PORT, MAX6675_CS_PIN); // CS拉高
// 提取溫度數據(D14~D3) uint16_t temperature = (data >> 3) & 0x0FFF;
// 檢查熱電偶斷線標志(D2) if (data & 0x0004) { // 熱電偶斷開,觸發報警 // 此處可添加報警處理代碼 }
return temperature; }
// 將溫度數據轉換為實際溫度值(單位:℃) float MAX6675_ConvertToCelsius(uint16_t raw_data) { return raw_data * 0.25; // 0.25℃/LSB }
int main(void) { uint16_t raw_temp; float celsius_temp;
// 初始化系統 SystemInit(); MAX6675_GPIO_Init();
while (1) { // 讀取溫度數據 raw_temp = MAX6675_ReadTemperature(); celsius_temp = MAX6675_ConvertToCelsius(raw_temp);
// 此處可添加溫度顯示或處理代碼 // 例如:通過串口輸出溫度值
// 延時300ms Delay_ms(300); } }
3. 代碼說明
GPIO初始化:配置CS、SCK為推挽輸出,SO為浮空輸入。
數據讀取:通過SPI時序讀取16位數據,提取D14~D3位作為溫度數據。
斷線檢測:檢查D2位是否為1,若為1則表示熱電偶斷開。
溫度轉換:將原始數據乘以0.25,得到實際溫度值。
六、MAX6675應用場景與注意事項
1. 應用場景
工業溫度監測:如冶金、化工、電力等行業的爐溫、管道溫度監測。
消費電子:如烤箱、熱水器、空調等家電的溫度控制。
科研實驗:如材料熱處理、生物實驗等需要高精度溫度測量的場景。
2. 注意事項
熱電偶類型:MAX6675僅支持K型熱電偶,不可與其他類型熱電偶混用。
環境溫度:冷端補償范圍為-20℃~+80℃,超出此范圍可能導致測量誤差。
電磁干擾:熱電偶連接線應遠離強電磁場,避免信號干擾。
熱電偶壽命:K型熱電偶在高溫環境下易老化,需定期校準或更換。
七、總結
MAX6675作為一款集成化K型熱電偶數字轉換器,憑借其高精度、寬測溫范圍及簡化電路設計的優勢,在工業溫度測量領域得到了廣泛應用。本文從引腳功能、內部結構、硬件設計、軟件編程等多個維度對MAX6675進行了全面解析,并提供了詳細的硬件連接圖與軟件代碼示例。通過合理設計電源、熱電偶連接及SPI接口,結合軟件中的時序控制與斷線檢測,用戶可輕松實現高可靠性的溫度測量系統。未來,隨著工業4.0與物聯網技術的發展,MAX6675有望在更多智能化溫度監測場景中發揮重要作用。
