BTA41600B 可控硅參數詳解

一、可控硅基礎概念與 BTA41600B 概述

可控硅，全稱為硅晶體閘流管（Silicon Controlled Rectifier，SCR），是一種具有三個 PN 結的四層結構的大功率半導體器件 。它能夠在高電壓、大電流條件下工作，實現對電能的控制與轉換，廣泛應用于電力電子、電機調速、調光、溫控等眾多領域?？煽毓璧墓ぷ髟砘谄洫?dú)特的四層結構，通過控制極（門極）的觸發信號，可使可控硅從截止?fàn)顟B(tài)轉變?yōu)閷?dǎo)通狀態，實現對電路的導通與關斷控制。

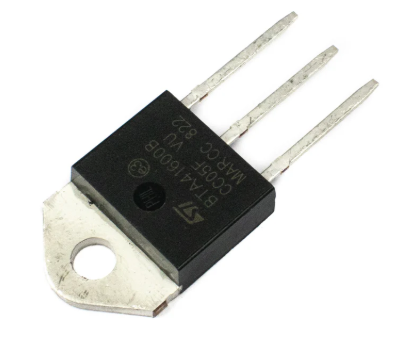

BTA41600B 可控硅是意法半導體（STMicroelectronics）推出的一款高性能雙向可控硅（Triac），雙向可控硅相較于單向可控硅，能夠在交流電路中實現雙向?qū)ǎ@一特性使其在交流調壓、調光、調速等應用中更具優勢。BTA41600B 憑借其優異的電氣性能和可靠的工作穩定性，在工業控制、家用電器等領域得到了廣泛應用。

二、BTA41600B 可控硅關鍵電氣參數

（一）電壓參數

1. 斷態重復峰值電壓（VDRM）：BTA41600B 的斷態重復峰值電壓典型值為 600V，這意味著在可控硅處于截止?fàn)顟B(tài)時，其陽極與陰極之間能夠承受的重復施加的正向峰值電壓最高可達 600V。在實際應用中，電路的工作電壓必須低于該值，以確?？煽毓璨粫?huì)因過電壓而被擊穿損壞。例如，在交流 220V 的市電應用場景中，考慮到電網電壓可能存在的波動以及浪涌電壓，600V 的 VDRM 為可控硅提供了足夠的電壓安全裕量。

2. 反向重復峰值電壓（VRRM）：該可控硅的反向重復峰值電壓同樣為 600V，即當可控硅處于截止?fàn)顟B(tài)時，其陰極與陽極之間能夠承受的重復施加的反向峰值電壓為 600V。在交流電路中，電壓會在正負半周交替變化，VRRM 參數保證了可控硅在反向電壓作用下的可靠性，防止因反向電壓過高導致可控硅失效。

（二）電流參數

1. 通態平均電流（IT (AV)）：BTA41600B 的通態平均電流為 40A，它表示在規定的環境溫度和散熱條件下，可控硅能夠連續通過的平均電流值。在實際使用時，需要根據負載的實際電流大小選擇合適的可控硅，若負載電流超過通態平均電流，可控硅可能會因過熱而損壞。例如，在驅動功率較大的電機時，必須確保電機的平均工作電流不超過 40A，或者采取有效的散熱措施來保證可控硅的正常工作。

2. 通態不重復浪涌電流（ITSM）：該參數反映了可控硅能夠承受的短時間過電流能力。BTA41600B 的通態不重復浪涌電流在半個周期（10ms）內可達 350A。在一些應用場景中，如電機啟動、電路合閘瞬間，會產生較大的浪涌電流，ITSM 參數確保了可控硅在這些瞬間過電流情況下不會立即損壞，但需要注意的是，這種浪涌電流不能頻繁出現，否則會影響可控硅的使用壽命。

（三）觸發參數

1. 門極觸發電流（IGT）：BTA41600B 的門極觸發電流典型值為 15mA（在室溫 25℃條件下），它是指在規定的陽極電壓、負載電阻和溫度條件下，使可控硅從截止?fàn)顟B(tài)轉變?yōu)閷?dǎo)通狀態所需的最小門極電流。門極觸發電流越小，可控硅越容易被觸發導通。在設計觸發電路時，必須保證提供給門極的電流能夠達到或超過 IGT，以確?？煽毓杩煽坑|發。不同的工作溫度和陽極電壓條件下，IGT 的值可能會有所變化，一般來說，溫度升高時，IGT 會有所降低；陽極電壓升高時，IGT 也會相應減小。

2. 門極觸發電壓（VGT）：門極觸發電壓典型值為 1.3V（在室溫 25℃條件下），它是使可控硅觸發導通所需的最小門極電壓。與 IGT 類似，VGT 也會受到溫度和陽極電壓等因素的影響。在實際電路中，觸發電路不僅要提供足夠的觸發電流，還需保證觸發電壓滿足要求，以實現可控硅的可靠觸發。

三、BTA41600B 可控硅的性能特點

（一）高可靠性

BTA41600B 采用了先進的半導體制造工藝和高品質的原材料，經過嚴格的質量檢測和可靠性測試，確保其在各種復雜的工作環境下都能穩定可靠地運行。其封裝結構具有良好的散熱性能和機械強度，能夠有效防止外界環境因素對器件性能的影響，如灰塵、濕氣等。同時，該可控硅還具有較強的抗干擾能力，能夠在電磁干擾較強的工業環境中正常工作，減少因干擾導致的誤觸發和故障發生的概率。

（二）寬工作溫度范圍

該可控硅的工作溫度范圍為 -40℃至 125℃，這使得它能夠適應各種不同的工作環境。在寒冷的北方地區或高溫的工業生產環境中，BTA41600B 都能保持穩定的性能。在低溫環境下，可控硅的電氣參數變化較小，仍能可靠觸發和導通；在高溫環境下，通過合理的散熱設計，如安裝散熱片或采用強制風冷等方式，可確保可控硅在規定的溫度范圍內工作，避免因溫度過高而損壞。

（三）良好的開關特性

BTA41600B 具有快速的開通和關斷速度，能夠在短時間內實現從截止?fàn)顟B(tài)到導通狀態以及從導通狀態到截止?fàn)顟B(tài)的轉換。這一特性使其在對控制速度要求較高的應用中表現出色，如交流調壓電路中的快速電壓調節、電機調速系統中的快速速度響應等?？焖俚拈_關特性還可以減少可控硅在開關過程中的損耗，提高電路的效率。

四、BTA41600B 可控硅的應用領域

（一）工業控制領域

1. 電機調速系統：在工業生產中，許多設備都需要對電機的轉速進行調節，如風機、水泵、傳送帶等。BTA41600B 可控硅可用于三相異步電機的調壓調速系統，通過控制可控硅的導通角，調節電機的輸入電壓，從而實現電機轉速的連續調節。這種調速方式具有結構簡單、成本低、調速范圍較寬等優點，廣泛應用于對調速性能要求不是特別高的場合。

2. 溫度控制系統：在工業加熱設備中，如電爐、烘干箱等，需要對溫度進行精確控制。BTA41600B 可控硅可與溫度傳感器、控制器組成閉環溫度控制系統，根據設定的溫度值，通過調節可控硅的導通時間來控制加熱元件的功率，從而實現對溫度的精確控制。這種溫度控制方式響應速度快、控制精度高，能夠滿足工業生產中對溫度控制的嚴格要求。

（二）家用電器領域

1. 調光臺燈：在家用調光臺燈中，BTA41600B 可控硅被廣泛應用于實現燈光亮度的調節。通過改變可控硅的導通角，調節加在燈泡兩端的電壓，從而實現燈光亮度的連續變化。用戶可以根據不同的使用需求和環境光線條件，方便地調節臺燈的亮度，既滿足了照明需求，又達到了節能的目的。

2. 變頻空調：在變頻空調系統中，BTA41600B 可控硅用于控制壓縮機電機的轉速。通過調節可控硅的導通和關斷，改變壓縮機電機的供電頻率，從而實現壓縮機轉速的調節，使空調能夠根據室內溫度的變化自動調整制冷或制熱能力，提高空調的能效比和舒適度。

五、BTA41600B 可控硅的使用注意事項

（一）散熱設計

由于 BTA41600B 在工作過程中會產生一定的熱量，為了保證其正常工作和使用壽命，必須進行合理的散熱設計。在安裝可控硅時，應將其緊密安裝在合適的散熱片上，并在可控硅與散熱片之間涂抹導熱硅脂，以提高散熱效率。散熱片的大小和形狀應根據可控硅的工作電流和環境溫度等因素進行選擇，確保散熱片能夠及時將可控硅產生的熱量散發到周圍環境中。同時，在設備設計時，應保證良好的通風條件，必要時可采用強制風冷或水冷等散熱方式。

（二）過電壓和過電流保護

雖然 BTA41600B 具有一定的過電壓和過電流承受能力，但在實際應用中，為了防止因電網電壓波動、負載短路等異常情況導致可控硅損壞，必須采取有效的過電壓和過電流保護措施。常用的過電壓保護方法有采用壓敏電阻、金屬氧化物壓敏電阻（MOV）等器件，將其并聯在可控硅兩端，當出現過電壓時，壓敏電阻迅速導通，吸收過電壓能量，保護可控硅。過電流保護可采用快速熔斷器、過流繼電器等器件，當電路中出現過電流時，快速熔斷器熔斷或過流繼電器動作，切斷電路，保護可控硅。

（三）觸發電路設計

觸發電路的設計質量直接影響到 BTA41600B 可控硅的可靠觸發和正常工作。在設計觸發電路時，應確保提供給門極的觸發信號具有足夠的幅度、合適的上升沿時間和足夠的脈沖寬度。觸發信號的幅度應滿足可控硅的門極觸發電流和觸發電壓要求，上升沿時間應盡可能短，以保證可控硅快速可靠觸發。同時，觸發脈沖寬度應根據具體的應用場景進行選擇，過窄的脈沖寬度可能導致可控硅無法可靠觸發，過寬的脈沖寬度則可能影響電路的正常工作。此外，觸發電路還應具有良好的抗干擾能力，避免因外界干擾信號導致可控硅誤觸發。

六、BTA41600B 與同類可控硅產品對比分析

在電力電子器件市場中，與 BTA41600B 性能相近的雙向可控硅產品眾多，通過對比分析，能更清晰地凸顯其優勢與特點。以 MAC97A6 為例，MAC97A6 是一款常用于小功率控制領域的雙向可控硅，其通態平均電流僅為 1A，斷態重復峰值電壓和反向重復峰值電壓一般為 400V，相較于 BTA41600B 的 40A 通態平均電流和 600V 的耐壓值，在功率承載能力和電壓耐受能力上差距明顯。BTA41600B 適用于大功率工業控制和大型家電設備，而 MAC97A6 僅適用于如小功率調光電路、小型風扇調速等對功率要求極低的場景 。

再看 TYN612，它的通態平均電流為 6A，斷態重復峰值電壓和反向重復峰值電壓為 600V，雖然在電壓參數上與 BTA41600B 相同，但電流承載能力遠不及 BTA41600B。在門極觸發參數方面，TYN612 的門極觸發電流通常在 5 - 10mA，略低于 BTA41600B 的 15mA，這意味著在觸發靈敏度上 TYN612 稍有優勢，但由于其功率限制，在需要大電流驅動的場合無法替代 BTA41600B。由此可見，BTA41600B 憑借高電流承載能力、適中的觸發參數以及良好的電壓耐受性能，在中大功率應用場景中占據獨特的市場地位。

七、BTA41600B 可控硅失效分析與預防

（一）常見失效模式

1. 熱失效：當 BTA41600B 在工作過程中產生的熱量無法及時散發，導致結溫持續升高超過其極限工作溫度（125℃）時，會引發熱失效。熱失效可能表現為可控硅的導通特性發生變化，如通態壓降增大，進而導致器件進一步發熱，形成惡性循環，最終使器件燒毀。長期在接近通態平均電流的工況下運行，且散熱條件不佳，是引發熱失效的主要原因之一。

2. 電失效：過電壓和過電流是導致 BTA41600B 電失效的關鍵因素。當電路中出現超過其斷態重復峰值電壓或反向重復峰值電壓的浪涌電壓時，可控硅的 PN 結可能被擊穿，造成永久性損壞。而過電流情況，無論是持續的過載電流還是頻繁的浪涌電流沖擊，都可能使可控硅內部的半導體材料因過熱而損壞，導致器件失去正常的導通和關斷能力。

3. 觸發失效：若觸發電路提供的觸發信號不滿足 BTA41600B 的門極觸發電流和觸發電壓要求，或者觸發信號受到外界電磁干擾出現異常，會導致可控硅無法可靠觸發，出現觸發失效。此外，門極引腳松動、接觸不良等物理因素也可能引發觸發失效問題。

（二）預防措施

1. 優化散熱系統：除了選擇合適的散熱片和涂抹導熱硅脂外，還可以通過增加散熱風扇、采用熱管散熱等方式進一步提升散熱效果。在設備設計階段，應充分考慮可控硅的安裝位置，確保其周圍有足夠的空間用于空氣流通，避免熱量積聚。同時，定期對散熱系統進行維護和清理，防止灰塵堆積影響散熱效率。

2. 完善保護電路：在過電壓保護方面，除了使用壓敏電阻，還可以結合 TVS（瞬態電壓抑制二極管）等器件，形成多級保護電路，提高對不同類型和幅值過電壓的防護能力。對于過電流保護，可采用智能過流保護模塊，實時監測電路電流，當電流超過設定閾值時，迅速切斷電路，保護可控硅。此外，在電路中加入緩沖電路，能夠有效抑制電壓和電流的突變，減少對可控硅的電氣應力。

3. 改進觸發電路設計：采用隔離式觸發電路，如光耦隔離觸發，可有效增強觸發電路的抗干擾能力，避免外界電磁干擾對觸發信號的影響。優化觸發信號的生成電路，確保觸發信號具有穩定的幅度、合適的上升沿和足夠的脈沖寬度。對觸發電路進行嚴格的測試和驗證，模擬各種可能的工作場景和干擾情況，確保觸發電路的可靠性。

八、BTA41600B 可控硅的技術發展趨勢

（一）更高性能參數發展

隨著電力電子技術的不斷發展，對可控硅的性能要求也越來越高。未來，BTA41600B 這類可控硅可能會朝著更高的電壓和電流承載能力方向發展，以滿足新能源發電、高壓直流輸電等領域?qū)Υ蠊β孰娏刂频男枨蟆＠?，通過改進半導體材料和制造工藝，提高可控硅的耐壓等級，使其能夠承受更高的工作電壓；優化器件結構設計，提升電流密度，從而增加通態平均電流。同時，降低門極觸發電流和觸發電壓，提高可控硅的觸發靈敏度，將使電路控制更加精準和高效。

（二）集成化與智能化發展

為了簡化電路設計、提高系統的可靠性和集成度，BTA41600B 可控硅未來可能會與驅動電路、保護電路等集成在一起，形成集成化的功率模塊。這種集成化模塊不僅可以減少電路中的連接線和元器件數量，降低電路的復雜性和故障率，還能實現更好的散熱管理和電磁兼容性。此外，隨著物聯網和智能控制技術的發展，可控硅將朝著智能化方向發展，通過內置傳感器和通信模塊，實現對可控硅工作狀態的實時監測和遠程控制，便于及時發現故障并進行維護，提高設備的運行效率和智能化水平。

（三）新型材料應用

傳統的硅基半導體材料在性能提升上逐漸接近物理極限，未來 BTA41600B 可控硅可能會引入新型半導體材料，如碳化硅（SiC）和氮化鎵（GaN）。碳化硅材料具有寬帶隙、高臨界擊穿電場強度、高電子遷移率等優點，采用碳化硅材料制造的可控硅，能夠在更高的溫度、電壓和頻率下工作，具有更低的導通損耗和開關損耗，可顯著提高電力電子設備的效率和功率密度。氮化鎵材料同樣具有優異的電氣性能，在高頻、高效功率器件領域具有廣闊的應用前景，將其應用于可控硅器件，有望推動可控硅技術實現新的突破。

九、BTA41600B 可控硅典型應用案例

（一）在工業加熱爐溫度控制系統中的應用

某大型金屬熱處理廠的工業加熱爐，需要將爐內溫度精確控制在 800℃ - 1200℃范圍內，以滿足不同金屬材料的熱處理工藝要求。在該加熱爐的溫度控制系統中，采用 BTA41600B 可控硅作為功率控制核心器件。

系統通過熱電偶實時采集爐內溫度數據，并將其傳輸給溫度控制器。溫度控制器將實際溫度與設定溫度進行比較，根據偏差大小輸出相應的控制信號。該控制信號經過觸發電路處理后，控制 BTA41600B 可控硅的導通角。當爐內溫度低于設定溫度時，觸發電路增加可控硅的導通角，使更多的電流通過加熱元件，加快升溫速度；當爐內溫度接近或高于設定溫度時，減小可控硅的導通角，降低加熱元件的功率，實現溫度的穩定控制。

在實際運行中，BTA41600B 可控硅憑借 40A 的通態平均電流，能夠穩定驅動大功率加熱元件，即使在加熱爐滿負荷工作狀態下，也能可靠運行。600V 的耐壓值則有效抵御了電網中可能出現的電壓波動和浪涌，保障了系統的安全性。經過長期運行測試，該溫度控制系統的溫度控制精度達到 ±2℃，完全滿足生產工藝要求。

（二）在電梯門機調速系統中的應用

現代電梯的門機系統需要實現快速、平穩且安全的開關門動作。某電梯制造企業在其新型電梯門機調速系統中，選用 BTA41600B 可控硅來控制門機電機的轉速。

電梯門機電機在開啟和關閉過程中，需要不同的速度曲線。在開門初始階段，需要較大的啟動扭矩，此時觸發電路為 BTA41600B 可控硅提供合適的觸發信號，使其全導通，電機以較高的功率啟動，實現快速開門；隨著門接近完全打開位置，逐漸減小可控硅的導通角，降低電機轉速，使門緩慢停止，避免撞擊。關門過程同理。

BTA41600B 可控硅快速的開關特性，使得電機能夠迅速響應控制信號的變化，實現平滑調速。同時，其良好的可靠性確保了電梯門機系統在頻繁的開關門操作下長期穩定運行，大大降低了設備的故障率，提高了電梯的安全性和乘坐舒適性。

十、BTA41600B 可控硅選型計算方法

（一）電流參數選型計算

在選擇 BTA41600B 可控硅時，首先要根據負載的實際工作電流確定可控硅的通態平均電流。一般來說，為了保證可控硅的可靠運行，應使可控硅的通態平均電流 IT (AV) 大于負載的最大工作電流 IL，并留有一定的安全裕量。安全裕量系數 K 通常取 1.5 - 2。計算公式為：IT (AV) ≥ K × IL 。

例如，某三相異步電機的額定電流為 20A，考慮到電機啟動時的沖擊電流，取安全裕量系數 K = 2，則所需可控硅的通態平均電流 IT (AV) ≥ 2 × 20A = 40A，因此 BTA41600B 可控硅能夠滿足該電機的驅動需求。

（二）電壓參數選型計算

對于電壓參數，要確保 BTA41600B 可控硅的斷態重復峰值電壓 VDRM 和反向重復峰值電壓 VRRM 大于電路中可能出現的最大電壓。在交流電路中，最大電壓通常為交流電壓有效值的√2 倍，再考慮一定的電壓波動和浪涌因素，一般取 1.2 - 1.5 倍的安全系數。假設電路的交流電壓有效值為 220V，則最大電壓為 220V × √2 ≈ 311V，考慮安全系數 1.5 后，所需可控硅的耐壓值應大于 311V × 1.5 = 466.5V，BTA41600B 可控硅 600V 的耐壓值能夠滿足該電路要求。

（三）觸發參數匹配

在設計觸發電路時，要確保觸發電路輸出的觸發電流和觸發電壓能夠滿足 BTA41600B 可控硅的門極觸發要求。同時，還需考慮觸發信號的上升時間、脈沖寬度等參數與可控硅的兼容性，以保證可控硅可靠觸發。例如，若觸發電路輸出的觸發電流不穩定，可能導致可控硅無法正常導通或出現誤觸發，影響整個電路的正常工作。

十一、BTA41600B 可控硅維護保養實操

（一）定期外觀檢查

每隔一定時間（如 3 - 6 個月），對安裝有 BTA41600B 可控硅的設備進行外觀檢查。檢查可控硅的封裝是否有破損、裂痕，引腳是否有松動、氧化等現象。若發現封裝破損，可能會導致外界灰塵、濕氣等進入器件內部，影響其性能甚至導致器件損壞；引腳松動或氧化會增加接觸電阻，引起發熱異常，因此一旦發現問題，應及時進行處理或更換器件。

（二）散熱系統維護

散熱系統的良好運行是保證 BTA41600B 可控硅正常工作的關鍵。定期清理散熱片表面的灰塵和雜物，確保散熱片的散熱鰭片之間通風順暢。對于采用風扇散熱的系統，檢查風扇的運轉情況，查看風扇是否有異響、轉速是否正常等。若風扇出現故障，應及時更換，避免因散熱不良導致可控硅過熱損壞。同時，檢查導熱硅脂是否干涸、老化，若出現這種情況，應重新涂抹導熱硅脂，以保證可控硅與散熱片之間良好的熱傳導。

（三）電氣性能檢測

使用專業的電氣測試設備，如萬用表、示波器等，定期對 BTA41600B 可控硅的電氣性能進行檢測。測量可控硅的陽極與陰極之間的電阻，判斷其是否存在短路或開路現象；通過示波器觀察觸發信號的波形，檢查觸發信號的幅度、上升時間、脈沖寬度等參數是否符合要求。若檢測到電氣性能異常，應進一步分析原因，必要時更換可控硅或?qū)ο嚓P(guān)電路進行檢修。
