74194 概述

74194 屬于中規模集成電路，在數字電路中扮演關鍵角色。其內部集成了多個邏輯單元，這些邏輯單元相互協作，實現了數據的存儲、移位等多種功能。它的出現極大地簡化了數字系統的設計過程，工程師們無需再通過大量的基本邏輯門電路來搭建復雜的數據處理模塊，只需合理運用 74194 芯片，就能輕松實現相應功能，從而提高了設計效率，降低了電路的復雜度和成本。

引腳圖詳細解讀

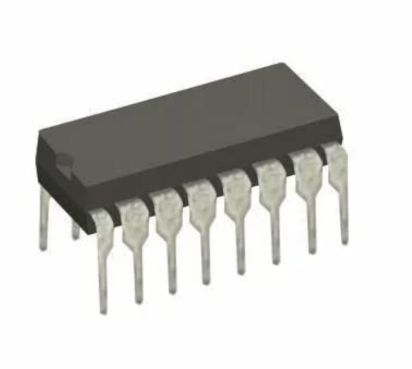

74194 采用 16 引腳雙列直插式封裝（DIP - 16），各引腳排列規整，每一個引腳都被賦予了特定功能，它們相互配合，共同保障芯片正常工作。下面為你詳細介紹各引腳功能：

電源引腳

• VCC（引腳 16）：此引腳為芯片提供正電源，通常連接到 + 5V 電源。在數字電路中，穩定的電源供應是芯片正常運行的基礎，就如同心臟為人體提供動力一樣，VCC 為 74194 芯片內部的所有邏輯電路提供所需電能，確保各個邏輯單元能夠正常工作，實現數據的處理和傳輸?shù)裙δ堋?/span>

• GND（引腳 8）：接地引腳，它是電路的參考電位點，為芯片內部的電路提供基準電位。所有的電壓測量和信號傳輸都是以 GND 為參考的，它保證了芯片內部各部分電路之間電位的一致性和穩定性，使得芯片能夠準確無誤地處理各種數字信號。

數據輸入引腳

• 并行數據輸入端（A - D，引腳 1 - 4）：這四個引腳用于并行輸入數據。當芯片工作在并行輸入模式時，在時鐘信號的有效邊沿，輸入到 A、B、C、D 引腳上的數據會被同時加載到芯片內部的移位寄存器中。例如，若 A 引腳輸入高電平（邏輯 1），B 引腳輸入低電平（邏輯 0），C 引腳輸入高電平（邏輯 1），D 引腳輸入低電平（邏輯 0），且此時芯片處于并行輸入模式，在時鐘有效邊沿到來時，這些數據將被并行存入芯片內部移位寄存器，對應位置的數據狀態也隨之改變。這種并行輸入方式大大提高了數據輸入的速度，適用于需要快速加載數據的場景。

• 右移串行數據輸入端（SR，引腳 2）：在芯片進行右移操作時，數據從該引腳逐位輸入。當芯片工作在右移模式下，在時鐘信號的上升沿，SR 引腳上的數據會被移入芯片內部移位寄存器的最低位（Q0），而原來移位寄存器中各存儲單元的數據則依次向右移動一位，最高位（Q3）的數據被移出丟棄。例如，初始時移位寄存器中存儲的數據為 1010，SR 引腳輸入為 1，在時鐘上升沿到來后，移位寄存器中的數據變?yōu)?1101。右移串行輸入方式在一些需要按位處理數據且數據量較小的應用中非常實用，如數據加密、解密算法中的部分?jǐn)?shù)據處理環節。

• 左移串行數據輸入端（SL，引腳 7）：與右移串行數據輸入端相對應，在芯片進行左移操作時，數據從此引腳逐位輸入。當芯片處于左移模式，在時鐘信號的上升沿，SL 引腳上的數據會被移入芯片內部移位寄存器的最高位（Q3），原來移位寄存器中各存儲單元的數據依次向左移動一位，最低位（Q0）的數據被移出丟棄。例如，初始數據為 1010，SL 引腳輸入為 0，在時鐘上升沿后，移位寄存器數據變?yōu)?0101。左移串行輸入在一些需要對數據進行特定順序調整的數字信號處理應用中發揮著重要作用，比如在某些圖像處理算法中，需要對像素?cái)?shù)據按位進行左移操作以實現圖像的變換效果。

控制引腳

• 工作模式控制端（S1、S0，引腳 9、10）：這兩個引腳共同決定了芯片的工作模式，通過設置 S1 和 S0 的不同電平組合，可以使芯片實現多種功能，包括保持、右移、左移和并行輸入等模式。當 S1 = 0，S0 = 0 時，芯片處于保持模式，此時無論時鐘信號如何變化，芯片內部移位寄存器中的數據都保持不變，就像時間靜止一樣，數據狀態被定格；當 S1 = 0，S0 = 1 時，芯片進入右移模式，數據從 SR 引腳逐位輸入并在時鐘上升沿進行右移操作；當 S1 = 1，S0 = 0 時，芯片工作在左移模式，數據從 SL 引腳逐位輸入并在時鐘上升沿進行左移操作；當 S1 = 1，S0 = 1 時，芯片處于并行輸入模式，并行數據輸入端 A - D 上的數據在時鐘上升沿被同時加載到移位寄存器中。工作模式控制端就如同汽車的換擋桿，通過不同的操作模式，讓芯片能夠適應各種不同的數字系統需求。

• 異步復位端（RD，引腳 15）：該引腳為低電平有效，即當 RD 引腳輸入低電平時，無論芯片處于何種工作模式，也不管時鐘信號狀態如何，芯片內部的移位寄存器都會立即被清零，所有輸出引腳（Q0 - Q3）都輸出低電平（邏輯 0）。異步復位功能在系統啟動或出現異常情況時非常重要，它能夠快速將芯片的狀態重置到初始狀態，確保系統能夠重新正常工作，避免因芯片內部數據錯誤而導致系統故障。例如，在數字時鐘系統中，當系統需要重新校準時間時，可以通過給 74194 的 RD 引腳發送一個低電平脈沖，將計時相關的數據清零，然后重新開始計時。

數據輸出引腳

• 并行數據輸出端（Q0 - Q3，引腳 11 - 14）：這四個引腳用于并行輸出芯片內部移位寄存器中的數據。在不同的工作模式下，移位寄存器中的數據會根據相應操作發生變化，而 Q0 - Q3 引腳會實時反映出這些數據狀態。例如，在并行輸入模式下，當 A - D 引腳的數據被加載到移位寄存器后，Q0 - Q3 引腳就會輸出與 A - D 引腳相同的數據；在右移或左移模式下，隨著時鐘信號的作用，移位寄存器中的數據不斷移位，Q0 - Q3 引腳輸出的數據也會相應改變。并行數據輸出方式方便了與其他需要并行數據輸入的數字電路模塊進行連接，如與微處理器的數據總線相連，實現數據的快速傳輸和處理。

時鐘輸入端（CP，引腳 16）：時鐘信號是芯片工作的 “指揮棒”，它為芯片內部的各種操作提供時間基準。在 74194 中，無論是數據的移位、并行輸入還是保持等操作，通常都是在時鐘信號的特定邊沿（上升沿或下降沿，具體取決于芯片的設計和工作模式）觸發下進行的。例如，在右移模式下，當時鐘信號的上升沿到來時，SR 引腳上的數據才會被移入移位寄存器，同時移位寄存器中的數據完成一次右移操作。穩定且準確的時鐘信號確保了芯片內部各個操作的有序進行，保證了數據處理的準確性和一致性。

功能表深入分析

74194 的功能表詳細描述了在不同輸入條件下芯片的工作狀態和輸出結果，通過對功能表的深入研究，能夠全面掌握芯片的各種功能特性。以下是對 74194 功能表的詳細解讀：

異步復位功能

• 當 RD = 0（低電平）時，無論其他輸入引腳（S1、S0、CP、SR、SL、A - D）處于何種狀態，芯片的輸出引腳 Q0 - Q3 都會立即被置為 0，即 Q0 = Q1 = Q2 = Q3 = 0。這一功能確保了在系統需要時，能夠快速將芯片的狀態恢復到初始狀態，避免因之前的操作殘留數據而影響后續工作。例如，在一個復雜的數字系統啟動時，可能需要先對 74194 進行復位操作，使其處于確定的初始狀態，然后再開始正常的數據處理流程。

保持功能

• 當 RD = 1（高電平），且 S1 = 0，S0 = 0 時，芯片進入保持模式。在這種模式下，無論時鐘信號 CP 如何變化，芯片內部移位寄存器中的數據都不會改變，相應地，輸出引腳 Q0 - Q3 的輸出狀態也保持不變。這就像是一個數據 “凍結” 功能，在某些需要暫時固定數據狀態的應用場景中非常有用。比如在數據采集系統中，當采集到一組數據后，可能需要在后續處理過程中保持這組數據不變，此時就可以將 74194 設置為保持模式，確保數據在處理過程中不會因時鐘信號的干擾而發生變化。

右移功能

• 當 RD = 1，S1 = 0，S0 = 1 時，芯片處于右移模式。在時鐘信號 CP 的上升沿，右移串行數據輸入端 SR 上的數據會被移入移位寄存器的最低位 Q0，而移位寄存器中原來存儲的數據則依次向右移動一位，最高位 Q3 的數據被移出丟棄。假設初始時移位寄存器中的數據為 Q3Q2Q1Q0 = 1010，SR 引腳輸入為 1，在第一個時鐘上升沿到來后，移位寄存器中的數據變?yōu)?1101；在第二個時鐘上升沿，若 SR 引腳輸入為 0，則數據變?yōu)?0110，以此類推。右移功能在一些需要對數據進行按位處理且順序?yàn)閺母呶坏降臀坏膽?yīng)用中廣泛使用，如在一些加密算法中，需要對數據進行逐位右移操作以實現加密效果。

左移功能

• 當 RD = 1，S1 = 1，S0 = 0 時，芯片進入左移模式。在時鐘信號 CP 的上升沿，左移串行數據輸入端 SL 上的數據會被移入移位寄存器的最高位 Q3，移位寄存器中原來存儲的數據依次向左移動一位，最低位 Q0 的數據被移出丟棄。例如，初始數據為 Q3Q2Q1Q0 = 1010，SL 引腳輸入為 0，在第一個時鐘上升沿到來后，移位寄存器中的數據變?yōu)?0101；在第二個時鐘上升沿，若 SL 引腳輸入為 1，則數據變?yōu)?1010。左移功能在需要對數據進行從低位到高位按位處理的應用場景中發揮著重要作用，例如在一些數字信號處理算法中，需要對數據進行左移操作來調整數據的位序，以滿足特定的算法需求。

并行輸入功能

• 當 RD = 1，S1 = 1，S0 = 1 時，芯片處于并行輸入模式。在時鐘信號 CP 的上升沿，并行數據輸入端 A - D 上的數據會被同時加載到移位寄存器中，使得 Q0 = A，Q1 = B，Q2 = C，Q3 = D。例如，若 A = 1，B = 0，C = 1，D = 0，在時鐘上升沿后，移位寄存器中的數據 Q3Q2Q1Q0 就變?yōu)?1010。并行輸入功能大大提高了數據加載的速度，適用于需要一次性快速輸入大量數據的場合，如在一些數據存儲系統中，需要將緩存中的數據快速寫入到 74194 進行暫存，此時并行輸入功能就能發揮其優勢。

應用實例解析

數據存儲與傳輸系統

• 在一個簡單的數據存儲與傳輸系統中，74194 可用于數據的緩存和移位傳輸。例如，系統從傳感器采集到一組 4 位二進制數據，首先將 74194 設置為并行輸入模式（S1 = 1，S0 = 1），在時鐘上升沿將傳感器采集的數據通過并行數據輸入端 A - D 加載到 74194 內部的移位寄存器中進行存儲。當需要將數據傳輸給其他設備時，可以根據傳輸要求選擇合適的工作模式。若采用串行傳輸方式，可將 74194 設置為右移模式（S1 = 0，S0 = 1），通過時鐘信號的不斷觸發，將移位寄存器中的數據從右移串行數據輸出端 SR 逐位輸出，實現數據的串行傳輸。這種應用方式充分利用了 74194 的并行輸入和串行輸出功能，在數據存儲和傳輸過程中起到了數據格式轉換和緩存的作用，提高了系統的數據處理和傳輸效率。

環形計數器設計

• 利用 74194 可以設計環形計數器。將 74194 的輸出引腳 Q3 連接到右移串行數據輸入端 SR（或左移串行數據輸入端 SL，根據計數方向決定），并將芯片設置為右移（或左移）模式（S1 = 0，S0 = 1 或 S1 = 1，S0 = 0）。初始時，通過并行輸入模式（S1 = 1，S0 = 1）將特定的初始數據（如 1000）加載到移位寄存器中。在時鐘信號的作用下，數據在移位寄存器中不斷循環移動，實現環形計數功能。例如，在初始數據為 1000 且為右移模式下，第一個時鐘上升沿后數據變?yōu)?0100，第二個時鐘上升沿后變?yōu)?0010，第三個時鐘上升沿后變?yōu)?0001，第四個時鐘上升沿后又變回 1000，如此循環往復。環形計數器在一些需要順序控制的電路中應用廣泛，如在流水燈控制電路中，通過環形計數器的輸出狀態依次控制不同的 LED 燈亮滅，實現流水燈效果。

序列信號發生器

• 74194 還可用于構建序列信號發生器。通過合理設置芯片的工作模式和初始數據，利用其移位功能產生特定的序列信號。例如，要產生一個 “101101” 的序列信號，可以先將 74194 設置為并行輸入模式，將初始數據 1011 加載到移位寄存器中（假設使用低 4 位）。然后將芯片設置為右移模式，并將 Q3 連接到 SR 引腳，形成循環移位。在時鐘信號的驅動下，隨著數據的不斷移位，從 Q0 引腳即可輸出所需的序列信號。通過調整初始數據和移位模式，可以靈活產生各種不同的序列信號，滿足不同數字系統對特定序列信號的需求，如在通信系統中，用于產生特定的同步信號或校驗序列。

與其他芯片的協同工作

在實際的數字系統設計中，74194 往往需要與其他芯片協同工作，以實現更復雜的功能。以下介紹幾種常見的與 74194 協同工作的芯片組合及應用場景：

與 74161 計數器協同構建復雜計數系統

• 74161 是一種同步 4 位二進制計數器，它可以與 74194 配合構建功能更強大的計數系統。例如，在一個需要實現按特定規律計數并對計數值進行移位處理的系統中，74161 用于產生計數脈沖，其輸出的計數值可以作為 74194 的控制信號或輸入數據。當 74161 的計數值達到一定條件時，通過邏輯電路控制 74194 的工作模式切換，如從并行輸入模式切換到右移模式，對計數值進行移位處理。這種組合方式在一些工業自動化控制系統中應用廣泛，用于對生產線上的產品數量進行計數和數據處理，根據不同的計數值進行相應的操作控制。

與 74LS00 與非門實現邏輯控制

• 74LS00 是一種常見的與非門集成電路，它可以與 74194 結合實現更靈活的邏輯控制。例如，在 74194 的工作模式控制中，可以通過 74LS00 與非門對 S1 和 S0 引腳的輸入信號進行邏輯組合處理，從而根據不同的控制需求產生特定的工作模式選擇信號。假設系統中有多個控制信號 A、B、C，通過 74LS00 與非門對這些信號進行邏輯運算（如 (A AND B) NAND C），將運算結果連接到 74194 的 S1 和 S0 引腳，實現根據多個控制信號的邏輯組合來動態切換 74194 的工作模式。這種組合在數字電路的邏輯控制部分應用廣泛，能夠根據復雜的邏輯條件對 74194 的工作狀態進行精確控制。

與 74HC595 串行轉并行芯片配合擴展并行輸出

• 74HC595 是一種 8 位串行轉并行移位寄存器，當 74194 需要擴展并行輸出位數時，可以與 74HC595 配合使用。例如，若一個數字系統需要同時控制多個并行設備，但 74194 的 4 位并行輸出無法滿足需求，可以將 74194 的串行輸出（如 SR 引腳）連接到 74HC595 的串行輸入引腳，通過時鐘信號的同步控制，將 74194 中的數據串行傳輸?shù)?74HC595 中，然后由 74HC595 將串行數據轉換為并行輸出，從而實現并行輸出位數的擴展。這種組合在一些需要控制大量并行設備的場合非常有用，如在大型 LED 顯示屏控制系統中，需要同時控制眾多的 LED 燈，通過 74194 與 74HC595 的組合，可以有效地實現對大量 LED 燈的并行控制。

74194 的技術特性分析

74194 在技術特性上有著諸多優勢，這些特性是其能夠在眾多數字電路中得以廣泛應用的重要原因。從工作速度來看，74194 的時鐘頻率可以達到一定范圍，典型的時鐘頻率能滿足許多常規數字系統的數據處理速度需求。例如，在一些對數據處理實時性要求不是極高的工業控制信號處理場景中，74194 的時鐘頻率足以實現數據的快速移位和處理 。

在功耗方面，74194 采用標準的 TTL（晶體管 - 晶體管邏輯）工藝，其功耗相對較低。這使得它在一些便攜式電子設備或?qū)挠袊?yán)格要求的電路設計中也有應用空間。低功耗特性不僅有助于延長設備的電池續航時間，還能減少電路的發熱問題，提高系統的穩定性和可靠性 。

74194 的抗干擾能力也是其重要特性之一。在實際的數字電路環境中，不可避免地會受到各種電磁干擾。74194 通過內部的邏輯設計和電路結構，具備了一定的抗干擾能力，能夠在一定程度的干擾環境下保持正常工作。例如，在一些工業現場環境中，存在大量的電磁干擾源，74194 可以在采取適當?shù)目垢蓴_措施（如接地、屏蔽等）后，穩定地實現數據的存儲和移位功能 。

74194 的常見問題及解決辦法

在使用 74194 的過程中，可能會遇到一些問題。數據傳輸錯誤是較為常見的情況之一。導致數據傳輸錯誤的原因有多種，其中時鐘信號不穩定是一個重要因素。當輸入到 74194 的時鐘信號存在抖動、頻率偏移或幅度不足等問題時，就可能使芯片無法準確地在時鐘邊沿進行數據的移位和存儲操作。解決辦法是采用高質量的時鐘發生器，并在時鐘信號傳輸路徑上添加合適的濾波電路，以穩定時鐘信號的頻率和幅度，減少信號抖動 。

芯片無法正常復位也是使用中可能出現的問題。如果異步復位端（RD）引腳存在虛焊、連接錯誤，或者復位信號的低電平持續時間不足，都可能導致芯片無法正常復位。此時，需要仔細檢查 RD 引腳的焊接情況，確保連接正確且牢固。同時，要保證復位信號的低電平持續時間滿足芯片的數據手冊要求，一般來說，復位信號的低電平持續時間需要足夠長，以確保芯片內部的移位寄存器能夠被徹底清零 。

此外，工作模式切換異常也可能困擾使用者。當工作模式控制端（S1、S0）的輸入信號受到干擾，或者邏輯控制電路出現故障時，74194 可能無法按照預期切換工作模式。解決這個問題需要對 S1、S0 引腳的輸入信號進行嚴格的檢查和濾波處理，確保輸入信號的邏輯電平準確無誤。還可以在邏輯控制電路中增加冗余設計，提高工作模式切換的可靠性 。

74194 的發展與未來展望

隨著數字電路技術的不斷發展，74194 也在不斷演進和創新。早期的 74194 采用傳統的 TTL 工藝，而如今，基于新的制造工藝，出現了性能更優的改進版本。例如，一些改進型的 74194 芯片在工作速度上有了顯著提升，時鐘頻率可以達到更高的水平，能夠滿足更高速的數據處理需求 。

在未來，隨著物聯網、人工智能等新興技術的快速發展，對數字電路的性能和功能提出了更高的要求。74194 及其衍生產品可能會在集成度、功耗和工作速度等方面進一步優化。比如，未來可能會出現集成更多功能模塊的 74194 系列芯片，使其不僅具備數據移位和存儲功能，還能實現更復雜的數據處理和邏輯運算，從而在更廣泛的領域發揮作用 。

此外，隨著芯片制造工藝向更高精度發展，74194 有望實現更低的功耗和更小的芯片尺寸，這將使其在便攜式電子設備、可穿戴設備等對體積和功耗要求嚴格的領域具有更大的應用潛力 。同時，與新興的半導體技術（如量子計算、生物芯片技術等）的融合，也可能為 74194 的發展帶來新的機遇和挑戰 。
