74HC138：3線-8線譯碼器/多路分解器的全面解析

在數字電子領域，74HC138是一款極為常見且功能強大的集成電路（IC）。它屬于74HC系列，該系列芯片采用高速CMOS（互補金屬氧化物半導體）技術制造，具備低功耗、高噪聲抗擾度和寬工作電壓范圍等優點。74HC138的主要功能是實現3線-8線譯碼或1線-8線多路分解，這使得它在各種數字系統中扮演著至關重要的角色，尤其在存儲器地址解碼、I/O端口擴展以及數據路由等應用中表現突出。

1. 74HC138的基本功能與工作原理

1.1 譯碼器功能

74HC138作為3線-8線譯碼器，其核心功能是將3位二進制輸入（地址輸入）轉換為8個獨立的互斥輸出中的一個低電平信號。這意味著，當您在三個地址輸入引腳（通常標記為A0、A1、A2）上施加特定的二進制組合時，8個輸出引腳（通常標記為Y0到Y(jié)7）中只有一個會變?yōu)榈碗娖剑?），而其余的輸出引腳則保持高電平（1）。

例如：

• 當A2A1A0輸入為000時，輸出Y0為低電平，Y1-Y7為高電平。

• 當A2A1A0輸入為001時，輸出Y1為低電平，Y0和Y2-Y7為高電平。

• 以此類推，直到A2A1A0輸入為111時，輸出Y7為低電平，Y0-Y6為高電平。

這種譯碼能力使得74HC138能夠選擇8個不同的設備或存儲器地址中的一個，從而實現地址的精確選擇和控制。

1.2 多路分解器（Demultiplexer）功能

除了作為譯碼器，74HC138還可以用作1線-8線多路分解器。在這種模式下，一個數據輸入信號被路由到8個輸出線中的一個，具體路由到哪一路輸出由地址輸入來控制。實現多路分解功能時，通常將一個使能輸入作為數據輸入，而將其他使能輸入作為選通控制，地址輸入則用于選擇輸出通道。

例如，您可以將其中一個低電平有效的使能引腳（例如G2A或G2B）作為數據輸入。當此使能輸入為低電平且其余使能輸入處于有效狀態時，該數據輸入的狀態（高或低）將根據地址輸入選擇的特定輸出通道進行傳遞。如果數據輸入為高電平，則相應輸出為高電平；如果數據輸入為低電平，則相應輸出為低電平。這種能力在需要將一路信號精確分發到多路輸出中的特定一路時非常有用。

2. 74HC138的引腳配置與功能

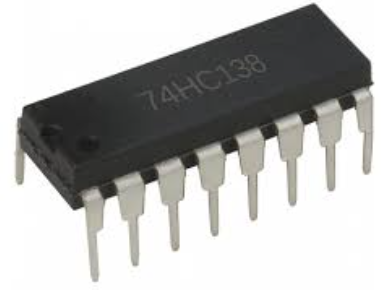

74HC138通常采用16引腳的封裝形式，例如DIP16（雙列直插式）或SOIC16（小外形集成電路）。了解每個引腳的功能對于正確使用芯片至關重要。

• A0, A1, A2 (輸入引腳)： 這三個引腳是地址輸入，用于選擇8個輸出中的哪一個將被激活（變?yōu)榈碗娖剑?。A0是最低有效位（LSB），A2是最高有效位（MSB）。

• Y0-Y7 (輸出引腳)： 這8個引腳是譯碼器的輸出。它們是“低電平有效”輸出，這意味著當選定的輸出被激活時，其電平會變?yōu)榈碗娖剑ㄟ壿?），而其他未被選定的輸出則保持高電平（邏輯1）。

• G1 (使能輸入，高電平有效)： 這是一個高電平有效的使能引腳。只有當G1為高電平（邏輯1）時，譯碼器才會被使能并正常工作。如果G1為低電平，所有Y0-Y7輸出都將被強制為高電平，無論地址輸入如何。

• G2A, G2B (使能輸入，低電平有效)： 這兩個是低電平有效的使能引腳。只有當G2A和G2B都為低電平（邏輯0）時，譯碼器才會被使能并正常工作。如果其中任何一個為高電平，所有Y0-Y7輸出都將被強制為高電平。

使能邏輯總結：要使74HC138正常工作并產生譯碼輸出，必須同時滿足以下條件：

1. G1 = 高電平 (HIGH)

2. G2A = 低電平 (LOW)

3. G2B = 低電平 (LOW)

這三個使能輸入的設計，使得74HC138在多級譯碼或級聯應用中具有很大的靈活性。

• VCC (電源引腳)： 連接到正電源電壓，通常為2V到6V之間，具體取決于型號。

• GND (接地引腳)： 連接到地線（0V）。

3. 74HC138的邏輯真值表

邏輯真值表詳細說明了74HC138在不同輸入組合下的輸出狀態。

• X 表示無關（可以是高電平或低電平）。

• L 表示低電平（邏輯0）。

• H 表示高電平（邏輯1）。

從真值表中可以看出，只有當三個使能輸入都處于有效狀態（G1=H, G2A=L, G2B=L）時，根據A2A1A0的二進制值，對應的Yn輸出才會被拉低。否則，所有Y輸出都將保持高電平。

4. 74HC138的內部邏輯與門實現

74HC138的內部邏輯通常由一系列與非門（NAND gates）和反相器（Inverters）構成。每個輸出Yn實際上是其對應地址輸入和使能輸入的組合邏輯結果的反相。

例如，輸出Y0的邏輯表達式為：Y0=(A2′?A1′?A0′?G1?G2A′?G2B′)（其中 ' 表示取反）

簡化后，當使能有效時，Y0=(A2′?A1′?A0′)，這正是譯碼器的反相輸出特性。

這種基于與非門的實現方式，使得74HC138具有較快的傳播延遲和良好的扇出能力，能夠驅動多個后續邏輯門。

5. 74HC138的主要特性

5.1 高速CMOS技術

74HC138采用高速CMOS技術，這意味著它在速度上可以與一些低功耗肖特基TTL（LSTTL）器件媲美，但在功耗方面卻遠低于TTL器件。CMOS器件的靜態功耗極低，主要功耗發生在開關轉換過程中。

5.2 寬工作電壓范圍

74HC138通常支持2.0V至6.0V的寬電源電壓范圍。這使其能夠適應各種不同的數字系統電壓標準，從低功耗的電池供電應用到傳統的5V TTL兼容系統。

5.3 低功耗

由于采用CMOS技術，74HC138具有極低的靜態電流消耗，這對于電池供電或?qū)拿舾械膽?yīng)用非常有利。

5.4 高噪聲抗擾度

CMOS器件通常具有較高的噪聲抗擾度，這意味著它們對電源噪聲和信號線上的瞬態噪聲不那么敏感，從而提高了系統的可靠性。

5.5 互斥的低電平有效輸出

74HC138的輸出是“互斥的”，即在任何給定時間，最多只有一個輸出會變?yōu)榈碗娖健Ｍ瑫r(shí)，其“低電平有效”特性意味著當某個輸出被選中時，它會輸出邏輯0。這種特性在控制其他需要低電平激活的設備（例如某些片選引腳或LED）時非常方便。

5.6 易于級聯擴展

74HC138的多個使能輸入設計使得它非常容易進行級聯擴展，以實現更大規模的譯碼功能。例如，使用兩片74HC138可以構建一個4線-16線譯碼器，使用四片74HC138和一個反相器可以構建一個5線-32線譯碼器。通過將一片芯片的輸出連接到另一片芯片的使能輸入，可以有效地?cái)U(kuò)展譯碼范圍。

6. 74HC138的典型應用

74HC138的靈活性和多功能性使其在眾多數字電路設計中都有廣泛應用。

6.1 存儲器地址解碼

這是74HC138最常見的應用之一。在微處理器或微控制器系統中，通常需要選擇多個存儲器芯片（如RAM、ROM、EEPROM）中的一個進行讀寫操作。74HC138可以根據CPU發出的高位地址信號，生成不同的片選（Chip Select, CS）信號，從而精確地激活所需的存儲器芯片。通過這種方式，可以有效地管理和擴展系統的存儲容量。

6.2 I/O端口擴展

當微控制器或微處理器的I/O引腳數量不足以控制所有外設時，74HC138可以作為I/O擴展器。通過將地址輸入連接到微控制器的I/O線，可以將8個輸出用于控制不同的外設或指示燈，從而用較少的控制線實現更多的控制功能。例如，它可以用來控制多個LED顯示器、繼電器或各種傳感器。

6.3 數據多路分解

如前所述，74HC138可以作為一個1線-8線的數據多路分解器。這意味著它可以將一路串行數據或控制信號，根據地址輸入，路由到8個不同的目標之一。這在需要將一個公共數據源分發到特定接收器時非常有用。

6.4 LED顯示驅動

由于其低電平有效輸出特性，74HC138非常適合直接驅動共陽極（Common Anode）LED。通過選擇不同的輸出，可以點亮陣列中的特定LED，實現多路LED的控制，例如在數碼管或LED點陣顯示中。

6.5 外設選擇

在復雜的數字系統中，可能存在多個外設（如UART、SPI控制器、定時器等）共享同一個數據總線。74HC138可以根據主控制器發出的選擇信號，激活特定的外設，使其能夠與數據總線進行通信。

6.6 信號路由與開關

在一些需要根據控制信號切換路徑的應用中，74HC138可以作為數字開關，將一路信號路由到選定的輸出路徑，或者控制多個設備中的一個的開啟與關閉。

7. 與其他相關芯片的比較

在74系列邏輯芯片中，有許多功能類似但參數或特點不同的芯片。了解74HC138與其他芯片的異同，有助于更好地選擇合適的器件。

7.1 74LS138

74LS138是74系列中基于TTL（晶體管-晶體管邏輯）技術的譯碼器，與74HC138的功能和引腳兼容。然而，74LS138的功耗通常高于74HC138，且其輸入輸出電平特性與TTL標準更為匹配。在現代設計中，由于CMOS技術的優勢，74HC138及其更先進的變體（如74HCT138）通常更受歡迎。74HCT138是74HC系列中的一種，其輸入引腳與TTL電平兼容，方便與TTL器件接口。

7.2 74HC238

74HC238是74HC138的非反相版本。這意味著74HC238的選定輸出會變?yōu)楦唠娖剑ㄟ壿?），而未選定輸出保持低電平（邏輯0）。在某些需要高電平有效控制信號的應用中，74HC238可能更為方便，無需額外反相器。

7.3 多路復用器（Multiplexer，如74HC151）

多路復用器與譯碼器/多路分解器功能相反。多路復用器是從多路輸入中選擇一路輸出，而譯碼器/多路分解器是從一路輸入中選擇多路輸出。74HC151是一個8選1多路復用器，它將8個數據輸入中的一個根據3位地址輸入路由到單個輸出。

8. 設計注意事項與實踐建議

在使用74HC138進行電路設計時，有一些重要的注意事項和實踐建議可以幫助確保電路的穩定性和可靠性。

8.1 電源去耦

在VCC和GND引腳之間靠近芯片放置一個0.1μF的陶瓷電容，用于電源去耦。這有助于濾除電源噪聲，提供穩定的電源，防止數字電路在高速開關時產生的瞬態電流引起的電壓跌落。

8.2 未使用的輸入引腳處理

對于未使用的輸入引腳（例如未使用的使能引腳或地址引腳），應將其連接到適當?shù)倪壿嬰娖剑╒CC或GND），而不是懸空。懸空的CMOS輸入容易受到噪聲干擾，導致不穩定的工作。例如，如果G1未使用，應將其連接到VCC；如果G2A或G2B未使用，應將其連接到GND。

8.3 輸出電流限制

74HC138的輸出具有一定的電流驅動能力（通常為±4mA或更高，取決于具體型號和供電電壓）。在連接LED或其他需要較大電流的負載時，務必串聯適當?shù)南蘖麟娮?，以防止過大的電流損壞芯片或負載。

8.4 傳輸延遲

雖然74HC138是高速CMOS器件，但在高速應用中仍需考慮其傳播延遲。傳播延遲是指輸入信號變化到輸出信號變化所需的時間。在時序要求嚴格的設計中，應查閱數據手冊獲取具體的延遲參數。

8.5 避免輸入電壓超過VCC

74HC138的輸入引腳通常包含鉗位二極管，以提供ESD（靜電放電）保護，并限制輸入電壓在GND和VCC之間。因此，在任何情況下都應避免輸入電壓超過VCC或低于GND，否則可能損壞芯片。如果需要接口到更高電壓的信號，應使用適當?shù)碾娖睫D(zhuǎn)換電路。

8.6 工作溫度范圍

注意74HC138的工作溫度范圍。大多數商業級74HC138芯片的工作溫度范圍為-40°C到+85°C，而工業級或汽車級芯片可能支持更寬的溫度范圍。確保芯片在其規定的溫度范圍內工作。

9. 總結

74HC138作為一款經典的3線-8線譯碼器/多路分解器，憑借其高效的譯碼能力、靈活的使能控制和優異的CMOS特性，在數字邏輯電路設計中占據著重要地位。無論是用于存儲器地址選擇、I/O擴展，還是數據路由和外設控制，它都能夠提供可靠且經濟的解決方案。掌握其基本功能、引腳配置、邏輯真值表以及應用技巧，對于任何數字電路設計者來說都至關重要。隨著技術的進步，雖然有更多先進的FPGA或微控制器能夠?qū)崿F(xiàn)類似功能，但74HC138因其簡單、直觀和低成本的特點，在許多場合仍然是不可替代的選擇。
