74HC138引腳圖及功能詳解

一、引言

在數字電路設計中，譯碼器作為一種關鍵的邏輯器件，廣泛應用于地址譯碼、數據選擇、信號分配等場景。74HC138作為一款經典的3線-8線譯碼器，憑借其高速、低功耗、高噪聲抑制能力等特性，在硬件開發中占據重要地位。本文將從74HC138的引腳圖、功能特性、工作原理、應用實例及擴展設計等方面進行全面解析，旨在為工程師和愛好者提供深入的技術參考。

二、74HC138引腳圖解析

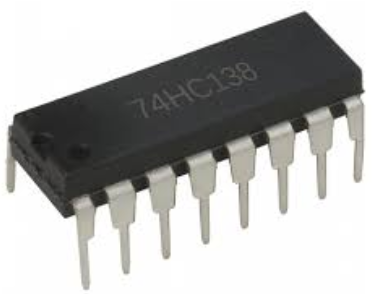

74HC138采用16引腳封裝（如DIP16、SO16等），其引腳功能如下：

1. 輸入引腳

• A0、A1、A2：3位二進制地址輸入端，用于選擇8個輸出中的一個。

• E1、E2、E3：使能控制端，其中E1、E2為低有效（低電平激活），E3為高有效（高電平激活）。僅當E1=0、E2=0、E3=1時，譯碼器正常工作；否則所有輸出為高電平。

2. 輸出引腳

• Y0~Y7：8個低電平有效輸出端，對應輸入的8種二進制組合（000~111）。每次僅有一個輸出為低電平，其余為高電平。

3. 電源與地

• VDD：電源正極（2.0V~6.0V）。

• GND：電源地。

引腳圖示例：

+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+

| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |10|11|12|13|14|15|16|

+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+

|E2 |A1 |A2 |Y4 |Y5 |Y6 |Y7 |GND|Y0 |Y1 |Y2 |Y3 |E3 |E1 |A0 |VDD|

+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+

三、74HC138功能特性詳解

1. 核心功能：3線-8線譯碼

• 輸入輸出關系：
  輸入3位二進制碼（A2A1A0），輸出對應的一個低電平（Y0~Y7）。例如，輸入001時，Y1為低電平，其余為高電平。

• 真值表

  E1	E2	E3	A2	A1	A0	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7
  0	0	1	0	0	0	0	1	1	1	1	1	1	1
  0	0	1	0	0	1	1	0	1	1	1	1	1	1
  ...	...	...	...	...	...	...	...	...	...	...	...	...	...
  1	X	X	X	X	X	1	1	1	1	1	1	1	1
  （X表示任意值）




2. 使能控制與擴展性

• 復合使能設計：
  通過E1、E2、E3的組合控制譯碼器狀態，減少擴展時外接邏輯門的需求。例如，擴展為32線譯碼器僅需4片74HC138和1個反相器。

• 多路分配功能：
  將任一低有效使能端作為數據輸入，其余作為選通端，可實現8輸出多路分配器。

3. 電氣參數與性能

• 供電電壓：2.0V~6.0V，兼容低功耗設計。

• 驅動電流：±5.2mA，可直接驅動LED或邏輯門。

• 傳輸延遲：12ns（5V下），適用于高速電路。

• 噪聲抑制：CMOS工藝提供高抗干擾能力。

四、74HC138工作原理

1. 邏輯電路結構

74HC138內部由三級與非門和反相器組成：

1. 輸入級：A0~A2通過反相器生成互補信號。

2. 使能控制級：E1、E2、E3通過與非門生成使能信號。

3. 輸出級：8個與非門根據輸入和使能信號生成低電平有效輸出。

2. 關鍵邏輯表達式

輸出Yn的邏輯表達式為：

Yn = NOT( (NOT E1) AND (NOT E2) AND E3 AND (A2 XNOR n2) AND (A1 XNOR n1)
AND (A0 XNOR n0) )

其中，n2n1n0為輸出編號的二進制表示（如Y1=001）。

3. 時序分析

• 建立時間：輸入信號需在時鐘前穩定（通常為納秒級）。

• 保持時間：使能信號需在輸出變化后保持穩定。

• 延遲時間：從輸入變化到輸出穩定的總時間為12ns（5V下）。

五、74HC138應用實例

1. 基礎應用：LED控制

電路設計：

• 輸入A0~A2接3位二進制信號（如按鍵或計數器輸出）。

• 使能端E1=0、E2=0、E3=1。

• 輸出Y0~Y7接反相器后驅動LED。

工作過程：

• 輸入001時，Y1為低電平，反相后驅動LED1亮。

• 輸入變化時，LED亮滅狀態隨之改變。

2. 進階應用：數碼管驅動

電路設計：

• 使用兩片74HC138擴展為4線-16線譯碼器，驅動16段數碼管。

• 第一片74HC138的Y0~Y7接第二片的E1~E8（通過反相器），實現級聯。

工作過程：

• 輸入4位二進制碼（A3A2A1A0），前兩位選通第一片，后兩位選通第二片，驅動對應段碼。

3. 高級應用：存儲器地址譯碼

電路設計：

• 在微處理器系統中，74HC138用于解碼地址線（如A15~A13），選擇8KB存儲塊。

• 輸出Y0~Y7接存儲器芯片的片選端（CS）。

工作過程：

• 地址線A15~A13變化時，74HC138輸出低電平選通對應存儲塊。

六、74HC138擴展設計

1. 級聯擴展：32線譯碼器

電路設計：

• 使用4片74HC138，將第一片的Y0~Y3接第二片的E1~E4（通過反相器），Y4~Y7接第三片，依此類推。

• 第四片的E1~E8接邏輯門生成更高位地址譯碼。

工作過程：

• 輸入5位二進制碼（A4A3A2A1A0），前兩位選通第一片，后三位選通對應子譯碼器，實現32線譯碼。

2. 多路分配器設計

電路設計：

• 將E1作為數據輸入端，E2、E3作為選通端（E2=0、E3=1）。

• 輸出Y0~Y7接8個負載（如繼電器或LED）。

工作過程：

• E1輸入數據信號，E2、E3控制輸出通道，實現數據分配。

七、74HC138與74LS138對比

選擇建議：

• 低功耗、高速場景優先選74HC138。

• 傳統TTL系統或兼容性要求可選74LS138。

八、常見問題與解決方案

1. 輸出全為高電平

• 原因：使能端未滿足E1=0、E2=0、E3=1。

• 解決：檢查使能端連接，確保邏輯正確。

2. 輸出電平不穩定

• 原因：電源噪聲或輸入信號抖動。

• 解決：增加電源濾波電容，使用施密特觸發器整形輸入信號。

3. 擴展電路失效

• 原因：級聯信號未正確反相或使能端未綁定。

• 解決：檢查反相器連接，確保未使用的使能端接地或接高電平。

九、總結

74HC138作為一款經典的3線-8線譯碼器，憑借其高速、低功耗、高噪聲抑制能力等特性，在數字電路設計中具有廣泛應用。通過本文的詳細解析，讀者可全面掌握其引腳圖、功能特性、工作原理、應用實例及擴展設計方法。無論是基礎LED控制、數碼管驅動，還是高級存儲器地址譯碼，74HC138均能提供高效可靠的解決方案。未來，隨著物聯網、嵌入式系統等領域的快速發展，74HC138的應用場景將進一步拓展，為工程師和愛好者提供更多創新可能。
