TPS5430 降壓型 DC-DC 轉換器：核心技術與應用解析

TPS5430 是一款高性能、固定頻率、同步降壓型 DC-DC 轉換器，由德州儀器（Texas Instruments，簡稱 TI）設計制造。它集成了高側和低側 MOSFET，并采用電壓模式控制架構，旨在為各種需要高效、緊湊電源解決方案的應用提供穩定的輸出電壓。這款芯片以其出色的效率、易用性和集成度，在工業控制、汽車電子、消費電子、通信設備等領域得到了廣泛應用。理解 TPS5430 的工作原理和設計要點，對于電源工程師和電子愛好者來說至關重要。

1. TPS5430 概述與核心特性

TPS5430 是一款降壓型（Buck）轉換器，其主要功能是將較高的直流輸入電壓轉換為較低的直流輸出電壓。它的核心優勢在于高度集成化，將通常需要外部配置的功率開關管（MOSFET）整合到芯片內部，從而簡化了外部電路設計，減小了 PCB 面積，并提高了整體系統的可靠性。

1.1 主要特性

• 寬輸入電壓范圍： TPS5430 通常支持較寬的輸入電壓范圍，這使得它能夠適應多種電源輸入場景，例如從標準 12V 或 24V 總線降壓。寬輸入范圍增加了芯片的通用性。

• 高輸出電流能力： 該芯片能夠提供相對較高的輸出電流，滿足多數中等功率應用的需求。例如，常見的型號可以提供高達 3A 或 5A 的連續輸出電流，具體取決于封裝和散熱條件。

• 固定開關頻率： TPS5430 采用固定開關頻率操作，這有助于簡化輸出濾波器的設計，并更好地控制電磁干擾（EMI）。典型的開關頻率可能在 500kHz 左右，但這會因具體型號而異。固定頻率的優勢在于可預測性，工程師可以根據頻率選擇合適的電感和電容，優化紋波和瞬態響應。

• 內部集成功率 MOSFET： 這是 TPS5430 的一個顯著特點。內部集成的功率 MOSFET 消除了外部功率開關選擇和驅動電路的復雜性，顯著降低了 BOM 成本和設計難度。這也意味著更小的解決方案尺寸和更高的功率密度。

• 電壓模式控制： TPS5430 采用電壓模式控制環路，通過監測輸出電壓并與內部參考電壓進行比較，調整 PWM 占空比以維持輸出電壓穩定。電壓模式控制通常具有良好的線路調整率和負載調整率。

• 欠壓鎖定（UVLO）： 為了保護芯片和負載，TPS5430 集成了欠壓鎖定功能。當輸入電壓低于預設閾值時，芯片將停止工作，防止在輸入電壓過低時出現不穩定或損壞。這確保了芯片在安全操作范圍內運行。

• 熱關斷保護： 當芯片內部溫度超過安全限值時，熱關斷功能會自動禁用芯片，以防止過熱損壞。這是所有電源管理芯片必備的保護功能，大大提高了系統的魯棒性。

• 軟啟動功能： 軟啟動功能允許輸出電壓在啟動時逐漸上升，從而限制啟動時的浪涌電流，保護負載和輸入電源。這對于驅動容性負載或在啟動時需要平滑上電的應用尤其重要。

• 電流限制保護： TPS5430 內置了逐周期電流限制功能，以保護芯片免受過流條件下的損壞。當電感電流超過設定閾值時，PWM 脈沖將被截?cái)?，防止電流失控?/span>

1.2 封裝類型

TPS5430 通常采用小型表面貼裝封裝，例如 SOP-8 或 HTSSOP 封裝。這些封裝有助于減小 PCB 面積，并提供良好的散熱能力。封裝的選擇會影響芯片的最大功率耗散能力，因此在設計時需要根據實際應用需求進行權衡。HTSSOP 封裝通常帶有裸露焊盤，可以提供更好的散熱路徑，從而支持更高的輸出電流。

2. 工作原理詳解

TPS5430 作為一款降壓型 DC-DC 轉換器，其核心工作原理是基于 脈沖寬度調制（PWM） 技術。通過周期性地開啟和關閉內部功率開關，并結合電感和電容的儲能作用，將輸入電壓轉換為所需的輸出電壓。

2.1 降壓轉換器基本原理回顧

一個典型的降壓轉換器由一個開關（TPS5430 內部的高側 MOSFET）、一個續流二極管（或同步整流的低側 MOSFET）、一個電感和一個輸出電容組成。

• 開關導通階段（ON State）： 當內部高側 MOSFET 導通時，輸入電壓通過電感向負載供電，并同時對電感充電。此時電感電流線性增加，能量?jī)?chǔ)存在電感中。

• 開關關斷階段（OFF State）： 當內部高側 MOSFET 關斷時，電感中儲存的能量通過續流路徑（內部低側 MOSFET）釋放，繼續向負載供電。電感電流線性下降。

通過控制高側 MOSFET 的導通時間（即 PWM 占空比），可以精確控制輸出電壓。輸出電壓 VOUT 與輸入電壓 VIN 之間的關系大致為：

VOUT=D×VIN

其中 D 是 PWM 占空比（D=tON/TSW，tON 為開關導通時間，TSW 為開關周期）。

2.2 TPS5430 的內部結構與控制環路

TPS5430 的內部包含了多個功能模塊，共同協作以實現穩定的電壓輸出。

• PWM 控制器： 這是核心模塊，根據誤差放大器的輸出信號生成相應的 PWM 脈沖?？刂破鲿?huì)比較反饋電壓與內部參考電壓，然后調整占空比以維持輸出電壓的穩定。

• 誤差放大器： 誤差放大器將輸出電壓通過電阻分壓網絡反饋回來的電壓（FB 引腳）與內部精確的參考電壓進行比較，產生一個誤差信號。這個誤差信號的幅值和極性反映了輸出電壓偏離設定值的程度。

• 振蕩器： 產生固定頻率的鋸齒波或三角波，作為 PWM 比較器的基準。

• PWM 比較器： 將誤差放大器的輸出信號與振蕩器產生的鋸齒波進行比較。當誤差信號高于鋸齒波時，PWM 脈沖為高電平；當誤差信號低于鋸齒波時，PWM 脈沖為低電平。通過這種方式，誤差信號的幅度直接控制了 PWM 脈沖的寬度。

• 驅動器： 負責驅動內部集成的功率 MOSFET。驅動器需要提供足夠的電流和電壓來快速、有效地開啟和關閉 MOSFET，以降低開關損耗。

• 內部高側和低側 MOSFET： 這些是實際的功率開關。TPS5430 采用同步整流技術，即使用低側 MOSFET 代替?zhèn)鹘y(tǒng)的續流二極管。同步整流能夠顯著降低低側開關導通損耗，從而提高轉換效率，尤其是在低輸出電壓和高輸出電流的應用中。

• 參考電壓源： 提供一個精確、穩定的參考電壓，用于誤差放大器的比較。參考電壓的精度直接影響輸出電壓的精度。

• 保護電路： 包括欠壓鎖定（UVLO）、熱關斷（TSD）、過流保護（OCP）等，確保芯片在異常條件下也能安全運行。

2.3 同步整流的優勢

傳統的降壓轉換器使用肖特基二極管作為續流元件，當高側開關關斷時，電流通過肖特基二極管流過。肖特基二極管會產生正向壓降損耗 (Pdiode=VF×IAVG)，尤其是在高電流應用中，這將導致較大的功率損耗和發熱。

TPS5430 采用同步整流，用一個導通電阻非常低的 MOSFET 來替代肖特基二極管。當高側 MOSFET 關斷時，低側 MOSFET 導通，提供電流路徑。此時的損耗主要由低側 MOSFET 的導通電阻 (RDS(ON)) 引起 (PMOSFET=IRMS2×RDS(ON))。由于先進的 MOSFET 技術能夠?qū)崿F(xiàn)極低的 RDS(ON)，因此同步整流可以顯著提高轉換效率，特別是在輸出電壓較低，續流時間較長的應用中。

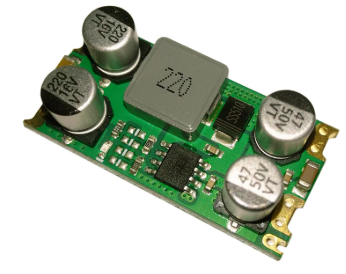

3. 典型應用電路與外圍元件選擇

設計基于 TPS5430 的電源電路需要仔細選擇外部元件，包括輸入電容、輸出電容、電感、反饋電阻以及軟啟動電容（如果適用）。

3.1 輸入電容 (CIN)

輸入電容的主要作用是：

• 提供瞬態電流： 在高側 MOSFET 導通的瞬間，輸入電容需要提供快速的脈沖電流，以補充輸入電源的不足。

• 抑制輸入電壓紋波： 輸入電容可以吸收輸入電流的紋波，減少對輸入電源的干擾。

• 防止輸入電壓跌落： 當負載瞬態變化時，輸入電容可以提供額外的能量，防止輸入電壓出現大幅度跌落。

選擇考量：

• 容值： 通常選擇 10μF 到 47μF 或更大。容值越大，抑制紋波的效果越好，但成本和尺寸也會增加。

• ESR (等效串聯電阻)： ESR 越低越好，因?yàn)樗鼤?huì)直接影響輸入紋波電壓和電容上的功率損耗。陶瓷電容（X5R, X7R）是首選，因?yàn)樗鼈兙哂械?ESR 和良好的高頻特性。

• 額定電壓： 必須大于最大輸入電壓。

• 紋波電流能力： 輸入電容需要能夠承受開關操作產生的紋波電流。

3.2 輸出電容 (COUT)

輸出電容的主要作用是：

• 平滑輸出電壓： 吸收電感電流的紋波，提供平滑的直流輸出電壓。

• 提供瞬態響應： 在負載瞬態變化時（例如負載電流突然增加），輸出電容能夠提供瞬時電流，以維持輸出電壓的穩定。

• 降低輸出紋波： 輸出紋波電壓主要由電感紋波電流和輸出電容的 ESR 決定。

選擇考量：

• 容值： 通常選擇 22μF 到 100μF 或更大。容值越大，輸出紋波越小，瞬態響應越好，但成本和尺寸也會增加。

• ESR： ESR 是影響輸出紋波的關鍵因素。低 ESR 的陶瓷電容是首選。

• 額定電壓： 必須大于最大輸出電壓。

• 直流偏壓效應： 陶瓷電容的容值會隨直流偏壓而下降，在選擇時需要考慮實際工作電壓下的有效容值。

3.3 電感 (L)

電感是降壓轉換器中的關鍵儲能元件。

• 儲能與濾波： 在開關導通時儲能，在開關關斷時釋放能量，同時平滑電流，將脈沖電流轉換為相對平滑的直流電流。

• 電流紋波： 電感值越大，電流紋波越小。但過大的電感值會導致瞬態響應變慢，并且電感尺寸和成本也會增加。

選擇考量：

• 電感值： 根據以下公式估算：L=Iripple×fSW×VIN(MAX)VOUT×(VIN(MAX)?VOUT)其中，Iripple 是峰峰值電感紋波電流，通常選擇最大輸出電流的 20% 到 40%。

• 飽和電流 (ISAT): 必須大于峰值電感電流 (IPK=IOUT(MAX)+Iripple/2)。如果電感飽和，其電感值會急劇下降，導致電流失控。

• 直流電阻 (DCR): DCR 越低越好，因?yàn)樗鼤?huì)引起功率損耗 (PDCR=IOUT(RMS)2×DCR)。

• 尺寸和封裝： 根據應用的空間限制選擇合適的尺寸。

• 磁芯材料： 不同的磁芯材料有不同的特性，如磁導率、損耗和頻率響應。

3.4 反饋電阻網絡 (R1,R2)

反饋電阻網絡用于將輸出電壓分壓，并將其反饋到 TPS5430 的 FB 引腳。

• 設定輸出電壓： 輸出電壓由內部參考電壓 (VREF) 和反饋電阻網絡決定。VOUT=VREF×(1+R1/R2)其中，VREF 是 TPS5430 內部的參考電壓，通常為 0.8V 或 1.22V，具體數值請查閱數據手冊。

• 高精度電阻： 建議使用 1% 或更高精度的電阻，以確保輸出電壓的精確性。

• 電阻值大?。?/strong> 總電阻值不宜過大，以免引入噪聲；也不宜過小，以免增加靜態功耗。通常選擇幾 kΩ 到幾十 kΩ。

3.5 軟啟動電容 (CSS)

軟啟動電容連接到 SS 引腳，用于控制輸出電壓的上升速率。

• 限制浪涌電流： 軟啟動期間，內部的參考電壓會逐漸上升，導致輸出電壓平滑上升，從而限制了啟動時的浪涌電流，保護芯片和負載。

• 選擇考量： 軟啟動時間 (TSS) 與軟啟動電容 CSS 之間存在大致的線性關系。具體關系請查閱數據手冊。通常選擇幾十 nF 到幾百 nF 的電容。

4. 設計考量與優化

成功的電源設計不僅僅是選擇元件，還需要考慮諸多因素，以確保電路的穩定、高效和可靠。

4.1 PCB 布局（Layout）

PCB 布局是降壓型轉換器設計中最為關鍵的環節之一。不良的布局可能導致 EMI 問題、效率低下、噪聲過大以及不穩定的操作。

• 電流環路最小化： 盡可能減小高頻開關電流環路的面積。主要的高頻電流環路包括：

• 輸入電容-高側 MOSFET-低側 MOSFET-輸入電容環路。

• 低側 MOSFET-電感-輸出電容-低側 MOSFET 環路。

• 這些環路應盡可能短、寬，使用較粗的銅線或銅面，以減小寄生電感和電阻。

• 關鍵節點放置：

• 輸入電容： 靠近 VIN 引腳和 GND 引腳。

• 電感： 靠近開關節點（SW）和輸出電容。

• 輸出電容： 靠近輸出電壓點和 GND。

• 反饋電阻： 靠近 FB 引腳，并遠離噪聲源。反饋路徑應盡可能短，且遠離高頻開關節點。

• 接地： 采用單點接地或星形接地，將所有小信號地和功率地連接到一起，以避免地平面噪聲。GND 引腳應直接連接到主地平面。

• 散熱： 對于 HTSSOP 等帶有裸露焊盤的封裝，應在焊盤下方放置足夠的散熱過孔，并連接到大面積的接地銅面，以幫助散熱。

• 敏感信號走線： FB 引腳和 SS 引腳是敏感節點，其走線應遠離開關節點（SW）和其他噪聲源，并盡可能短。

4.2 效率優化

提高效率是電源設計的重要目標。

• 選擇低 RDS(ON) 的 MOSFET (內部集成)： 雖然 TPS5430 內部集成了 MOSFET，但了解其導通電阻特性有助于理解其效率表現。

• 選擇低 DCR 的電感： 電感直流電阻是主要的功率損耗來源之一。

• 選擇低 ESR 的電容： 輸入和輸出電容的 ESR 會導致紋波電流通過時產生損耗。

• 優化開關頻率： 雖然 TPS5430 是固定頻率，但在某些具有頻率可選的芯片中，適當?shù)拈_關頻率可以在效率和尺寸之間取得平衡。較高的頻率通常意味著更小的電感和電容，但開關損耗也會增加。

• 負載電流： 效率在輕載和重載時都會有所下降。在輕載時，芯片的靜態功耗會變得相對顯著；在重載時，導通損耗和開關損耗會增加。

4.3 熱管理

高效的散熱對于芯片的長期可靠性至關重要。

• 功耗估算： 估算芯片的總功耗，包括開關損耗、導通損耗和靜態功耗。

• 散熱路徑： 確保有足夠的銅面面積和過孔將芯片產生的熱量有效地傳導出去。

• 環境溫度： 考慮芯片在最壞情況下的環境溫度。

• 氣流： 在密閉空間中，可能需要考慮強制風冷。

4.4 紋波和噪聲

• 輸出紋波： 主要受電感值、輸出電容的 ESR 和容值影響。適當?shù)倪x擇可以降低輸出紋波。

• 共模噪聲和差模噪聲： 良好的 PCB 布局，特別是高頻電流環路的最小化，對于抑制 EMI 至關重要。在某些情況下，可能需要添加 EMI 濾波器。

4.5 瞬態響應

當負載電流突然變化時，輸出電壓會產生瞬態跌落或過沖。

• 提高瞬態響應：

• 選擇足夠大的輸出電容，且具有低的 ESR。

• 優化控制環路補償（通常 TPS5430 內部已經優化，但在極端情況下可能需要外部補償）。

• 選擇合適的電感值。

5. TPS5430 的保護功能

TPS5430 內置多種保護機制，以確保芯片和整個系統的安全運行。

5.1 欠壓鎖定 (UVLO)

• 功能： 當輸入電壓低于預設的 UVLO 閾值時，芯片將停止工作。這可以防止芯片在輸入電壓過低（可能導致內部電路不穩定或功能異常）的情況下啟動或運行。

• 作用： 保護芯片和負載，避免在輸入電源不穩時產生不可預測的行為。

5.2 熱關斷 (TSD)

• 功能： 當芯片內部溫度達到預設的熱關斷閾值（例如 150°C 或 170°C）時，芯片會自動停止開關操作。

• 作用： 防止芯片因過熱而永久損壞。當溫度下降到安全范圍時（通常有滯回），芯片會自動重新啟動。

5.3 過流保護 (OCP)

• 功能： TPS5430 通常采用逐周期電流限制，當電感峰值電流超過內部設定的閾值時，PWM 脈沖會被截?cái)啵瑥亩拗谱畲筝敵鲭娏鳌?/span>

• 作用： 保護芯片、電感和負載免受過載或短路條件下的損壞。不同的過流保護機制（如打嗝模式、恒流模式）有不同的特點。

5.4 短路保護

• 功能： 當輸出端發生短路時，過流保護會限制輸出電流。部分芯片還可能進入打嗝模式（Hiccup Mode），即周期性地嘗試啟動，如果短路仍然存在，則再次關斷，以降低平均功耗并防止系統過熱。

6. 調試與故障排除

在實際應用中，可能會遇到各種問題。以下是一些常見的調試技巧和故障排除方法。

6.1 測量點

• 輸入電壓和電流： 確認輸入電源穩定，并測量實際輸入電流。

• 輸出電壓和電流： 測量輸出電壓是否穩定，是否達到預期值，并測量在不同負載下的輸出電流。

• 開關節點（SW）波形： 使用示波器探測 SW 引腳的波形。正常的波形應為方波，其占空比對應于輸出電壓。異常波形（如振鈴、過沖、欠沖）可能指示布局問題或元件選擇不當。

• 電感電流波形： 使用電流探頭測量電感電流波形，確認其峰值、谷值和紋波電流是否在預期范圍內。

• 輸出紋波： 使用示波器 AC 耦合模式測量輸出電壓的紋波，注意探頭地線盡可能短。

• FB 引腳電壓： 測量 FB 引腳電壓，它應接近內部參考電壓。

6.2 常見問題及解決方案

• 輸出電壓不穩定或偏離：

• 檢查反饋電阻的數值和連接，確保沒有虛焊或開路。

• 檢查 FB 引腳是否有噪聲干擾，可能需要優化布局。

• 檢查輸入電壓是否穩定，是否滿足 UVLO 要求。

• 檢查負載是否過大，導致芯片進入限流模式。

• 檢查電感是否飽和。

• 效率低下：

• 檢查電感 DCR 是否過大。

• 檢查輸入/輸出電容 ESR 是否過高。

• 檢查 PCB 走線電阻是否過大。

• 確認芯片是否工作在最佳效率點（通常在中等負載下效率最高）。

• 檢查是否散熱不良導致芯片過熱，從而觸發保護機制或降低性能。

• 發熱嚴重：

• 重新估算芯片功耗，并檢查散熱設計是否充足。

• 檢查電感是否飽和，導致大電流和損耗。

• 檢查是否有短路或過載情況。

• 優化 PCB 布局，特別是功率路徑，以降低電阻損耗。

• 啟動失敗或間歇性工作：

• 檢查 UVLO 引腳電壓是否正常。

• 檢查軟啟動電容是否連接正確且容值合適。

• 檢查是否存在短路或過流情況，導致保護功能反復觸發。

• 檢查輸入電源是否能夠提供足夠的啟動電流。

• 高 EMI/噪聲：

• 重新檢查 PCB 布局，特別是高頻電流環路。

• 確保輸入和輸出電容靠近芯片引腳，且地線連接良好。

• 可能需要增加額外的 EMI 濾波元件（如磁珠、共模扼流圈）。

• 增加輸入/輸出電容的容值，降低 ESR。

7. TPS5430 與其他降壓芯片的比較

在選擇電源芯片時，工程師通常會比較不同型號和品牌的方案。TPS5430 作為一款經典的降壓芯片，其優勢在于其成熟的技術、良好的穩定性和TI品牌的支持。然而，市場上有眾多其他選擇，它們可能在某些方面提供更優的性能。

7.1 比較維度

• 最大輸出電流： 不同的芯片支持的輸出電流不同。

• 輸入電壓范圍： 寬輸入電壓范圍的芯片適應性更強。

• 開關頻率： 固定頻率與可編程頻率；高頻率可減小元件尺寸，但會增加開關損耗。

• 控制模式： 電壓模式、電流模式、D-CAP?/COT 等。電流模式通常具有更快的瞬態響應和更好的環路穩定性。

• 集成度： 是否集成 MOSFET，以及其他輔助功能（如軟啟動、電源良好信號、使能引腳等）。

• 封裝： 尺寸、散熱能力、引腳數量。

• 效率： 輕載效率、重載效率。

• 成本： 芯片成本和外圍元件成本。

• 保護功能： UVLO、OCP、TSD、短路保護等。

7.2 TPS5430 的定位

TPS5430 是一款非常適合中等電流、對成本和尺寸有一定要求、且對設計復雜度要求不高的應用。其內部集成度高，外部元件數量少，簡化了設計流程。對于需要更高電流、更高效率（特別是在輕載時）、更復雜控制功能（如數字控制、PMBus）的應用，可能需要考慮 TI 的其他系列產品（如 TPS54x 系列中更先進的型號）或其他制造商的芯片。

8. 未來發展趨勢與總結

電源管理芯片的技術發展日新月異，未來的趨勢主要集中在以下幾個方面：

• 更高的效率： 隨著對能效要求的不斷提高，芯片制造商將繼續努力降低靜態功耗、開關損耗和導通損耗，特別是在輕載效率方面。

• 更高的功率密度： 通過提高開關頻率和采用更先進的封裝技術，實現更小的解決方案尺寸，以適應緊湊型電子產品的需求。

• 更強的集成度： 將更多的功能（如 LDO、ADC、MCU 等）集成到單個芯片中，形成“片上電源”（Power-on-a-chip）解決方案。

• 更智能的電源管理： 引入更多的數字控制、通信接口（如 PMBus），實現電源的遠程監控、故障診斷和動態優化。

• 更寬的電壓范圍和更高的電流能力： 滿足工業、汽車和數據中心等領域日益增長的需求。

• 更低的 EMI： 通過先進的調制技術和優化設計，降低電源轉換器產生的電磁干擾。

總結

TPS5430 作為一款經典的降壓型 DC-DC 轉換器，憑借其集成的功率 MOSFET、固定的開關頻率和完善的保護功能，為工程師提供了一個高效、可靠且易于使用的電源解決方案。理解其基本工作原理、外圍元件選擇和 PCB 布局的關鍵要點，是成功設計電源電路的基礎。雖然它不是市場上最尖端的產品，但其穩定性和成本效益使其在許多應用中仍然具有重要價值。對于希望深入了解電源管理技術的初學者和工程師來說，TPS5430 是一個極佳的學習案例。

掌握了 TPS5430 的基礎知識后，您就可以進一步查閱其詳細的數據手冊和應用筆記，了解更具體的參數、電氣特性曲線以及推薦的設計示例。同時，利用 TI 提供的設計工具（如 WEBENCH Power Designer）可以快速驗證和優化您的設計。
