什么是pt4115,pt4115的基礎知識?


PT4115:LED恒流驅動芯片的基石
PT4115是一款廣泛應用于LED照明領域的降壓型高精度LED恒流驅動芯片。它的核心功能是為LED提供穩定、精確的電流,從而確保LED的正常工作,延長其使用壽命,并實現理想的亮度輸出。在當今追求高效節能和長壽命照明的時代,PT4115憑借其出色的性能和成本效益,成為了眾多LED照明方案中的首選。
1. PT4115芯片概述
PT4115由深圳普城科技(Power Integrations)公司設計和生產。它是一款單片集成電路,集成了功率開關、電流感應、誤差放大器、PWM控制器以及保護電路等多個功能模塊。這種高度集成的設計使得外部元件數量大大減少,從而降低了系統成本,簡化了電路設計,并提高了系統的可靠性。
PT4115采用降壓型(Buck)拓撲結構,這意味著它的輸出電壓低于輸入電壓。這種拓撲結構在效率、成本和尺寸方面具有顯著優勢,特別適用于需要將較高直流電壓轉換為較低直流電壓來驅動LED串的場合。它可以通過外部電阻精確設定LED電流,并且支持PWM調光功能,為LED照明產品提供了靈活的亮度控制能力。
2. PT4115的核心特性
PT4115之所以受到廣泛歡迎,得益于其一系列出色的核心特性:
高效率: PT4115內部集成了低導通電阻的功率MOSFET,結合其優化的控制算法,使得芯片在各種工作條件下都能保持較高的轉換效率,有效降低了功耗,減少了發熱,這對于延長LED壽命和降低能源成本至關重要。高效率不僅僅體現在能源的節約上,更重要的是它減少了系統內部的熱量積累,從而減輕了對散熱設計的壓力,使得最終產品的體積可以更小巧,設計可以更緊湊。
高精度恒流: 芯片內置高精度的電流采樣電路和誤差放大器,能夠?qū)崿F(xiàn)±3%甚至更高精度的LED恒流輸出。這意味著在輸入電壓或負載變化時,LED的電流都能保持穩定,從而保證了LED亮度的均勻性和一致性。在商業照明、汽車照明以及對亮度一致性要求較高的應用中,高精度恒流是不可或缺的特性。這種精度還體現在批次生產的一致性上,確保了不同產品之間的性能差異極小,提升了產品的整體質量和市場競爭力。
寬輸入電壓范圍: PT4115通常支持從6V到30V甚至更高范圍的輸入電壓。這種寬電壓適應性使得它能夠靈活應用于各種電源環境,例如12V、24V電池供電系統,或者經過整流濾波后的交流市電系統。寬輸入電壓范圍降低了電源設計的復雜性,也為產品在全球不同電壓標準下的應用提供了便利。
PWM調光功能: PT4115具有專用的DIM引腳,支持PWM(脈沖寬度調制)調光。通過改變PWM信號的占空比,可以線性地調整LED的平均電流,從而實現LED亮度的平滑調節,且無閃爍。這為用戶提供了極大的靈活性,可以根據實際需求調整照明亮度,例如在智能照明系統中實現場景模式切換、節能控制等功能。PWM調光相比于模擬調光,在低亮度下也能保持較高的恒流精度,避免了色偏和閃爍問題。
完善的保護功能: 為了提高系統的可靠性和安全性,PT4115集成了多種保護機制,包括:
過溫保護(OTP): 當芯片內部溫度超過預設閾值時,芯片會自動降低輸出電流或停止工作,防止芯片因過熱而損壞。這對于長時間工作在高環境溫度下的LED燈具尤其重要。
LED開路保護: 當LED串發生開路故障時,芯片能夠檢測到并停止輸出,避免輸出電壓升高損壞其他元件。
短路保護: 雖然PT4115本身不直接提供輸出短路保護,但在實際應用中通常會通過外部電路輔助實現。芯片的電流限制功能也能在一定程度上限制短路電流。 這些保護功能大大提高了LED驅動系統的穩定性和耐用性,減少了故障率,降低了維護成本。
低待機功耗: 在待機模式下,PT4115的功耗非常低,這對于電池供電的應用或者對能源效率有嚴格要求的場合非常有利。
外部元件少: PT4115只需要少量外部元件即可構成完整的LED驅動電路,包括一個電感、一個續流二極管、一個電流設定電阻和一些輸入輸出電容。這種簡潔的外圍電路設計不僅降低了物料成本,還縮短了開發周期,并減小了PCB板的尺寸,有利于產品的小型化和集成化。
3. PT4115的工作原理
理解PT4115的工作原理,需要從降壓型開關電源的基本原理和恒流控制策略兩個方面入手。
3.1 降壓型拓撲結構
PT4115采用降壓型(Buck)DC-DC轉換器架構。其基本工作過程可以分為兩個階段:
導通階段(開關管導通): 當PT4115內部的功率開關(通常是MOSFET)導通時,輸入電壓通過電感向負載(LED串)供電。電流流過電感,電感開始儲能,電流線性上升。同時,電流也流過電流采樣電阻,產生的電壓信號被芯片內部檢測。
關斷階段(開關管關斷): 當功率開關關斷時,電感中儲存的能量通過續流二極管釋放到負載。此時電感電流線性下降。為了維持輸出電流的穩定,芯片會根據電流采樣信號和內部基準電壓進行比較,調整下一個周期開關管的導通時間(占空比),以實現恒流輸出。
PT4115通過高速開關操作,不斷在導通和關斷之間切換,并利用電感的儲能和釋能作用,將連續的輸入電壓轉換為恒定的輸出電流。
3.2 恒流控制原理
PT4115實現恒流控制的關鍵在于其電流模式PWM控制環路。
電流采樣: PT4115將LED串的電流通過一個外部的**電流采樣電阻(RSET)**轉換為電壓信號。這個電阻通常連接在LED串的低端,靠近地。根據歐姆定律,Vsense=ILED×RSET。
誤差放大: 芯片內部有一個高增益的誤差放大器,它將電流采樣電阻上的電壓(Vsense)與芯片內部預設的**恒流基準電壓(通常為0.1V或0.2V)**進行比較。如果采樣電壓低于基準電壓,說明LED電流偏小;如果采樣電壓高于基準電壓,說明LED電流偏大。
PWM調制: 誤差放大器的輸出信號作為PWM控制器的輸入。PWM控制器根據這個信號調整功率開關的占空比。
當LED電流偏小時,誤差放大器輸出高電平,PWM控制器會增加開關管的導通時間(增大占空比),從而提高流過LED的平均電流。
當LED電流偏大時,誤差放大器輸出低電平,PWM控制器會減小開關管的導通時間(減小占空比),從而降低流過LED的平均電流。
反饋回路: 這個過程形成了一個閉環反饋系統。芯片不斷地采樣LED電流,并實時調整開關管的占空比,使得流過LED的平均電流始終保持在由電流采樣電阻設定的目標值。
通過精確控制開關管的導通時間,PT4115能夠補償輸入電壓、LED正向壓降、環境溫度等因素的變化,從而實現高精度的恒流輸出。
3.3 PWM調光原理
PWM調光是PT4115的另一個重要功能。PT4115的DIM引腳用于接收外部PWM信號。
當DIM引腳上的電壓為高電平時(通常接近輸入電壓),芯片正常工作,驅動LED。
當DIM引腳上的電壓為低電平時(通常接近地),芯片停止工作,LED熄滅。
通過外部控制器(如微控制器)生成一個周期性變化的方波信號,并將其連接到PT4115的DIM引腳。這個方波信號的頻率通常在數百赫茲到幾千赫茲之間,遠高于人眼能夠感知的閃爍頻率。
通過改變方波信號中高電平持續時間與總周期的比值(即占空比),就可以控制LED的平均通電時間。
例如,如果占空比為50%,LED在一半的時間內導通,一半的時間內關斷,其平均亮度就是最大亮度的一半。
如果占空比為10%,平均亮度就是最大亮度的10%。
由于切換速度極快,人眼感知到的就是亮度的平滑變化,而不會察覺到閃爍。這種數字化的調光方式不僅精度高,而且不會改變LED的色溫,保持了照明質量。
4. PT4115的應用電路設計要點
設計基于PT4115的LED驅動電路時,需要考慮以下幾個關鍵元件的選擇和布局:
電流采樣電阻(RSET): 這是決定LED電流大小的關鍵電阻。LED電流計算公式為:ILED=VREF/RSET,其中VREF是芯片內部的恒流基準電壓,通常為0.1V或0.2V(具體數值請查閱芯片數據手冊)。選擇合適的RSET電阻值,可以精確設定所需的LED電流。RSET的功率損耗也需要考慮,確保其額定功率大于實際功耗。
電感(L): 電感的選擇對效率和紋波電流有重要影響。
電感值: 適當?shù)碾姼兄悼梢钥刂戚敵鲭娏骷y波。電感值過小會導致紋波過大,影響LED壽命和光品質;電感值過大則會增加成本和體積。通常根據輸入電壓、輸出電流和開關頻率等參數計算得出。
飽和電流: 電感的飽和電流必須大于流過它的峰值電流,否則電感會飽和,導致電感值下降,影響電路性能甚至損壞芯片。
直流電阻(DCR): DCR越小越好,因為它直接影響轉換效率和發熱。
續流二極管(D): 續流二極管在開關管關斷時為電感電流提供通路。
類型: 應選擇快速恢復二極管或肖特基二極管,因為它們的開關速度快,反向恢復時間短,正向壓降低,從而降低損耗,提高效率。
耐壓: 二極管的反向耐壓應大于輸入電壓的最大值。
電流: 二極管的平均電流和峰值電流應能承受電路中的最大電流。
輸入電容(CIN): 輸入電容用于濾除輸入端的噪聲,并提供瞬時大電流。應選擇低ESR(等效串聯電阻)的電容,以降低紋波和提高效率。
輸出電容(COUT): 雖然PT4115是恒流驅動,理論上對輸出電容的要求不高,但在某些應用中,為了進一步減小輸出電流紋波或應對快速負載變化,可以考慮增加一個小的輸出電容。
散熱: PT4115在工作時會有一定的功耗,需要通過PCB銅箔或其他散熱方式散發熱量。特別是在高電流或高環境溫度下,良好的散熱設計對于保證芯片的長期穩定工作至關重要。
5. PT4115的應用領域
PT4115因其卓越的性能和成本效益,在各種LED照明產品中得到了廣泛應用:
LED射燈/筒燈: 無論是室內照明還是商業照明,PT4115都常被用于驅動MR16、GU10等接口的LED射燈和筒燈,提供高效且可調光的照明方案。
LED路燈/隧道燈: 在戶外照明中,PT4115作為核心驅動芯片,為LED路燈和隧道燈提供穩定可靠的電源,確保其在惡劣環境下也能正常工作。
LED汽車照明: 汽車內部和外部的LED燈(如日間行車燈、霧燈、剎車燈、車內氛圍燈等)對驅動器的可靠性和效率要求極高,PT4115常用于此類應用。
LED景觀照明: 用于公園、建筑立面等場所的LED景觀燈,需要精確的亮度控制和長壽命,PT4115能很好地滿足這些需求。
LED背光: 在小型LCD顯示屏的LED背光驅動中,PT4115也因其小尺寸和高效率而受到青睞。
太陽能LED照明: 在太陽能供電的LED燈具中,PT4115的寬輸入電壓范圍和高效率特性使其成為理想選擇,能夠有效利用太陽能板的能量。
其他通用LED照明: 任何需要高效率、高精度恒流驅動的LED照明產品,如LED燈泡、LED燈帶等,都可能采用PT4115。
6. PT4115的優勢與局限性
6.1 優勢
成本效益高: 由于其高度集成和簡單的外圍電路,PT4115的整體方案成本較低,非常適合大批量生產。
設計簡單: 方案成熟,應用電路簡單,工程師可以快速上手設計。
性能穩定可靠: 經過市場長期驗證,其穩定性和可靠性得到了廣泛認可。
功能全面: 集成了恒流、調光、多種保護等功能,滿足大部分應用需求。

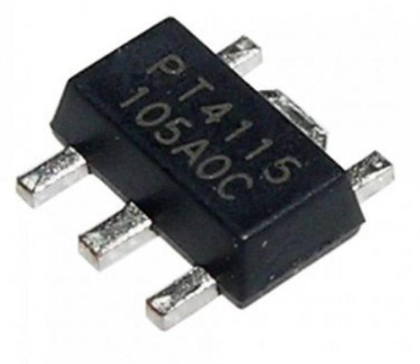

封裝多樣: 通常提供SOT89-5、ESOP8等多種封裝形式,便于PCB布局。
6.2 局限性
降壓型拓撲: 只能實現降壓功能,即輸出電壓必須低于輸入電壓。對于需要升壓或升降壓的應用,需要選擇其他拓撲結構的驅動芯片。
無隔離: PT4115是非隔離型驅動芯片。這意味著LED串與輸入電源之間沒有電氣隔離。在某些對安全性有嚴格要求的應用(如直接接觸的照明產品)中,可能需要額外考慮隔離措施或選擇隔離型驅動方案。
大電流應用限制: 雖然PT4115可以驅動較大電流的LED,但對于非常高功率、大電流的應用,可能需要考慮使用外部MOSFET來分擔功率,或者選擇更高功率等級的專用驅動芯片。
電磁干擾(EMI): 開關電源固有的高頻開關特性可能會產生一定的電磁干擾。在設計中需要注意合理的PCB布局和濾波措施,以滿足EMI標準。
7. 總結與展望
PT4115作為一款經典的LED恒流驅動芯片,以其高效率、高精度、寬電壓輸入、PWM調光和完善的保護功能,在LED照明市場占據了重要地位。它簡化了LED驅動電路的設計,降低了成本,提升了產品的可靠性,為各種LED照明應用提供了強大的支持。
隨著LED技術的不斷發展和照明需求的日益多樣化,LED驅動芯片也在不斷創新。未來的發展趨勢可能包括:
更高集成度: 將更多功能,如智能控制、無線通信模塊等集成到芯片內部。
更高效能: 進一步提升轉換效率,降低功耗。
更小尺寸: 采用更先進的封裝技術,實現芯片的小型化。
更靈活的調光方式: 除了PWM調光,可能支持更精細的模擬調光、色溫可調等功能。
更智能化的管理: 具備自適應、故障診斷和預測性維護等能力。
盡管市場上有越來越多的新型LED驅動芯片涌現,PT4115憑借其成熟的技術、穩定的性能和卓越的成本效益,在許多中低功率的LED照明應用中仍將是重要的選擇。理解PT4115的基礎知識和應用技巧,對于從事LED照明產品開發和設計的工程師來說,仍然是至關重要的一課。掌握了PT4115的原理與應用,便能更好地理解整個LED驅動技術的核心,為未來更復雜、更智能的照明系統設計打下堅實的基礎。
