功率半導體是什么? (What is Power Semiconductor?)

功率半導體：現代電力電子系統的核心

功率半導體，作為電力電子技術領域不可或缺的基石，是實現電能高效轉換、控制和管理的關鍵器件。它們與我們?nèi)粘Ｉ钪惺褂玫男盘?hào)處理、信息傳輸?shù)阮I(lǐng)域的微電子器件截然不同，功率半導體主要用于處理高電壓和大電流，其核心功能在于充當“電力開關”，以極高的效率將電能從一種形式轉換為另一種形式，或?qū)﹄娔苓M(jìn)行精確控制。從為電動汽車提供動力，到驅動工業電機，再到為智能電網提供穩定電源，功率半導體無處不在，默默支撐著現代社會的正常運轉和技術進步。它們的出現和發展，極大地推動了電力電子技術從傳統笨重的機械式控制向高效、緊湊、智能化的方向邁進。

功率半導體的獨特之處在于其在極端電應力下工作的能力，這包括承受數百甚至數千伏的電壓，以及數十到數千安培的電流。為了應對這種嚴苛的工作環境，功率半導體在材料選擇、結構設計和制造工藝上都有著嚴格而特殊的要求。它們通常由硅（Si）、碳化硅（SiC）或氮化鎵（GaN）等半導體材料制成，這些材料各自擁有獨特的物理特性，使其適用于不同的應用場景。隨著對能源效率和系統性能要求的不斷提高，功率半導體技術正朝著更高功率密度、更低損耗、更高頻率以及更智能化集成的方向發展。

功率半導體的基本原理與工作模式

功率半導體的核心工作原理是利用半導體材料的電導率可控性。通過施加外部電壓或電流，可以精確控制這些器件的導通與截止?fàn)顟B(tài)，從而實現對電流的“開關”操作。這種開關行為是電力電子轉換和控制的基礎。

PN結：功率半導體器件的基礎結構

幾乎所有的功率半導體器件都離不開PN結。PN結是由P型半導體（多數載流子為空穴）和N型半導體（多數載流子為自由電子）在同一塊半導體材料中形成的界面。當P型和N型半導體接觸時，由于載流子濃度的差異，電子從N區擴散到P區，空穴從P區擴散到N區，形成一個耗盡層。這個耗盡層內部存在一個內建電場，阻止載流子進一步擴散，從而建立一個電位差。

• 正向偏置： 當外部電壓的正極連接P區，負極連接N區時，外部電場與內建電場方向相反，削弱了內建電場。當外部電壓達到一定閾值（通常為二極管的導通電壓，如硅二極管的0.7V），耗盡層變窄，載流子能夠大量穿越PN結，器件導通，表現出低電阻特性，允許大電流通過。

• 反向偏置： 當外部電壓的正極連接N區，負極連接P區時，外部電場與內建電場方向相同，增強了內建電場。耗盡層變寬，載流子無法有效穿越PN結，器件截止，表現出高電阻特性，只允許極小的漏電流通過。

這種單向?qū)щ娦允撬卸O管的特性，也是許多更復雜功率半導體器件（如晶體管）工作的基礎。功率半導體中的PN結需要能夠承受高反向電壓，因此其耗盡層通常比信號二極管更厚，并且摻雜濃度也經過優化以確保其在高壓下仍能保持良好的阻斷能力。

功率半導體的開關特性

功率半導體器件最核心的功能是其開關特性。這意味著它們可以在導通（開態）和截止（關態）兩種狀態之間快速轉換。

• 導通狀態（On-State）： 在導通狀態下，器件的電阻極小，允許大電流通過，此時器件兩端的電壓降很小，因此產生的功耗也相對較低。理想的開關在導通時電壓降為零，但實際器件會有一定的導通壓降（V_ON），從而產生導通損耗（P_ON = V_ON × I_ON）。

• 截止?fàn)顟B(tài)（Off-State）： 在截止?fàn)顟B(tài)下，器件的電阻極大，幾乎沒有電流通過，此時器件能夠承受高電壓。理想的開關在截止時漏電流為零，但實際器件會有微小的漏電流（I_LEAKAGE），導致截止損耗（P_OFF = V_BLOCK × I_LEAKAGE）。

• 開關過程（Switching）： 從導通到截止，或從截止到導通的轉換過程稱為開關過程。這個過程雖然時間很短，但在轉換期間，器件兩端同時存在較高的電壓和電流，因此會產生顯著的開關損耗。開關損耗的大小與開關速度、電壓電流的上升下降速率、器件的存儲電荷等因素有關。高速開關是減少開關損耗的關鍵，這也是為什么現代功率半導體器件都在追求更高的開關頻率。

功率半導體的工作模式

功率半導體器件通常在以下兩種主要工作模式下運行：

• 開關模式（Switching Mode）： 這是功率半導體最常見的工作模式。器件在導通和截止?fàn)顟B(tài)之間快速切換，以實現電能的轉換和控制。例如，在開關電源中，功率半導體以高頻開關的方式將直流電壓轉換為另一種直流電壓，或?qū)⒔涣麟妷恨D(zhuǎn)換為直流電壓。這種模式的優勢在于高效率，因?yàn)槠骷蟛糠謺r(shí)間工作在導通或截止?fàn)顟B(tài)，功耗相對較小。

• 線性模式（Linear Mode）： 少數情況下，功率半導體也會工作在線性模式下，例如在電壓穩壓器或音頻放大器中。在這種模式下，器件的電阻處于可變狀態，用于調整輸出電壓或電流。然而，線性模式的效率較低，因?yàn)槠骷趯?dǎo)通和截止之間存在一個過渡區域，此時電壓和電流都較大，導致功耗顯著增加。因此，在需要高效率的應用中，通常會避免線性模式。

理解這些基本原理和工作模式，是深入探討各種具體功率半導體器件（如二極管、晶體管）及其應用的基礎。正是這些精巧的設計和控制，使得功率半導體能夠勝任各種復雜的電力電子任務。

功率半導體的分類與主要類型

功率半導體器件種類繁多，但根據其控制方式和內部結構，可以大致分為兩大類：不可控器件和可控器件。

1. 不可控器件：功率二極管

功率二極管是最簡單也最基礎的功率半導體器件。它只有一個PN結，具有單向?qū)щ娦?，一旦施加正向電壓達到導通閾值，就會自動導通；一旦施加反向電壓，就會自動截止。其導通和截止?fàn)顟B(tài)不能通過外部控制信號來主動改變。

• 結構與原理： 功率二極管的核心是一個經過優化的PN結。為了承受高反向電壓，N區通常是高電阻率的漂移區（Drift Region），這使得在反向偏置時，耗盡層能夠擴展到更寬的區域，從而分散電場強度，提高擊穿電壓。同時，P區和N+區（重?fù)诫sN區）形成低阻抗接觸，以利于正向?qū)ā?/span>

• 分類：

• 通用型二極管（General Purpose Diode）： 開關速度相對較慢，但電流容量大，常用于低頻整流電路，如電源整流、電解槽整流等。

• 快速恢復二極管（Fast Recovery Diode）： 具有較快的反向恢復時間，這意味著它從導通到截止的速度更快，減少了開關損耗。常用于開關電源、變頻器等高頻應用中。

• 超快速恢復二極管（Ultra-Fast Recovery Diode）： 比快速恢復二極管具有更短的反向恢復時間，適用于更高頻率的應用。

• 肖特基二極管（Schottky Diode）： 利用金屬與半導體形成的肖特基結，其正向壓降低，開關速度極快，幾乎沒有反向恢復電流。但反向耐壓相對較低，漏電流較大。主要用于低壓大電流整流、高頻開關電源的輸出整流等。

• 雪崩二極管（Avalanche Diode）： 在反向擊穿時，電流可以均勻分布，具有一定的雪崩擊穿能力，能夠吸收瞬態過電壓能量，常用于保護電路。

• 應用： 功率二極管廣泛應用于整流電路（將交流電轉換為直流電）、續流電路（提供感性負載電流通路，防止電壓突變）、箝位電路、保護電路以及各種功率變換器中的自由輪流或反并聯二極管。

2. 可控器件：功率晶體管與晶閘管

可控器件的導通和截止?fàn)顟B(tài)可以通過外部電信號（通常是柵極或基極信號）來精確控制。這是實現復雜電力電子變換和控制的基礎。

2.1 功率晶體管 (Power Transistors)

功率晶體管是目前最常用的功率半導體器件，它們通過控制一個小的信號來控制一個大的電流。

• 功率雙極型晶體管 (Power Bipolar Junction Transistor, Power BJT)：

• 電流控制型器件： 需要持續的基極電流來維持導通狀態。

• 電流增益（β值）較低： 相較于小信號BJT，功率BJT的電流增益較低，這意味著需要相對較大的基極電流來驅動。

• 開關速度相對較慢： 由于少數載流子效應，在開關過程中存在存儲時間，限制了其開關速度。

• 導通壓降較大： 飽和導通時集電極-發射極電壓降相對較高，導致導通損耗較大。

• 二次擊穿效應： 功率BJT在高電壓大電流下容易發生二次擊穿，限制了其安全工作區（SOA）。

• 結構與原理： 功率BJT與小信號BJT類似，由兩個PN結組成，分為NPN和PNP型。通過基極電流來控制集電極電流。為了承受高電壓和大電流，功率BJT的基區通常設計得更寬，集電區摻雜濃度較低，漂移區較厚。

• 特點：

• 應用： 盡管在許多高頻高功率應用中逐漸被MOSFET和IGBT取代，但功率BJT仍在一些中低頻、中功率應用中占有一席之地，如DC-DC轉換器、線性穩壓器、音頻放大器等。

• 功率場效應晶體管 (Power Metal-Oxide-Semiconductor Field-Effect Transistor, Power MOSFET)：

• 增強型MOSFET： 在沒有柵極電壓時處于截止?fàn)顟B(tài)，施加正柵極電壓后導通。這是最常見的類型。

• 耗盡型MOSFET： 在沒有柵極電壓時處于導通狀態，施加負柵極電壓后截止。相對不常見。

• 電壓控制型器件： 僅需要柵極電壓來控制，驅動電路簡單，靜態功耗低。

• 開關速度快： 理論上沒有少數載流子存儲效應，因此開關速度非?？?，可以工作在MHz級別的頻率。

• 無二次擊穿效應： 具有正溫度系數的導通電阻，使得多個MOSFET可以并聯使用以增加電流容量。

• 導通電阻（R_DS(on)）隨電壓升高而增大： 在高壓大電流應用中，導通電阻可能會較大，導致導通損耗增加。

• 體二極管（Body Diode）： 大部分功率MOSFET內部都存在一個寄生體二極管，這個二極管在某些應用中（如同步整流）非常有用，但在某些情況下其反向恢復特性可能不理想。

• 結構與原理： 功率MOSFET是一種電壓控制型器件，通過柵極電壓來控制溝道（Channel）的形成和導通。它通常采用垂直結構，如VDMOS（Vertical Double-diffused MOSFET）以承受高電壓。柵極與溝道之間通過一層薄的氧化層絕緣，因此柵極幾乎沒有直流電流。

• 特點：

• 分類：

• 應用： 廣泛應用于各種高頻、中低功率到中高功率的開關電源（SMPS）、DC-DC轉換器、電機驅動、照明驅動、通信電源等領域。

• 絕緣柵雙極型晶體管 (Insulated Gate Bipolar Transistor, IGBT)：

• 電壓控制型器件： 像MOSFET一樣，通過柵極電壓控制。

• 低飽和壓降： 像BJT一樣，在導通時具有較低的導通壓降，在高壓大電流應用中導通損耗較小。

• 高耐壓和大電流能力： 結合了MOSFET和BJT的優點，適用于中高壓、大電流的應用。

• 開關速度介于MOSFET和BJT之間： 存在少數載流子效應，因此開關速度不如MOSFET快，但優于BJT。

• 尾電流（Tail Current）： 在關斷過程中存在一個由少數載流子復合引起的“尾電流”，導致關斷損耗。

• 安全工作區（SOA）寬： 相對于BJT，具有更寬的安全工作區。

• 結構與原理： IGBT是MOSFET和BJT的結合體。它具有MOSFET的輸入特性（電壓控制）和BJT的輸出特性（低飽和壓降）。其結構是在MOSFET的漏極端增加了一個P+集電區，形成PNPN結構。柵極通過氧化層絕緣，控制一個PNP型晶體管的基極電流。

• 特點：

• 分類： 根據不同的導電類型和關斷特性，IGBT分為穿通型（PT）和非穿通型（NPT），以及場截止型（FS）等。

• 應用： IGBT是目前中高壓、大功率電力電子應用的主流器件，廣泛應用于變頻器（電機驅動）、不間斷電源（UPS）、風力發電、太陽能逆變器、軌道交通、電動汽車、感應加熱等領域。

2.2 晶閘管 (Thyristor)

晶閘管，也稱為可控硅整流器（SCR），是一種具有四個PN結的四層半導體器件（PNPN結構）。它是一種半控型器件。

• 結構與原理： 晶閘管具有陽極（Anode）、陰極（Cathode）和柵極（Gate）三個電極。它只有在陽極-陰極間施加正向電壓，并且柵極施加一個正向觸發脈沖時，才能導通。一旦導通，即使撤去柵極信號，只要陽極電流大于維持電流，器件就會保持導通狀態。要使其關斷，必須使陽極電流降到維持電流以下（例如通過外部電路強制關斷或等待交流電過零）。

• 特點：

• 自鎖特性： 一旦導通，就會保持導通，直到電流降到維持電流以下。

• 高耐壓、大電流能力： 能夠承受很高的電壓和通過很大的電流。

• 開關速度慢： 由于內部載流子存儲效應，其開關速度非常慢，不適合高頻開關應用。

• 控制簡單： 只需要一個觸發脈沖即可導通。

• 分類：

• 單向晶閘管（SCR）： 最常見的晶閘管，只能單向?qū)щ姾涂刂啤?/span>

• 雙向晶閘管（TRIAC）： 可以在兩個方向上導通和控制，相當于兩個反并聯的SCR，常用于交流調壓、調光等應用。

• 門極可關斷晶閘管（GTO）： 門極除了可以觸發導通外，還可以施加負脈沖使其關斷，解決了傳統晶閘管無法主動關斷的缺點，但驅動電路復雜。已被IGBT大量取代。

• 集成門極換流晶閘管（IGCT）： 結合了GTO和IGBT的優點，在高功率應用中有其優勢。

• 應用： 由于其高耐壓和大電流能力以及自鎖特性，晶閘管主要應用于中低頻、大功率的電力控制領域，如高壓直流輸電（HVDC）、軟啟動器、電機調速、靜止無功補償器（SVC）、固態繼電器（SSR）、電爐加熱控制等。

功率半導體材料的演進：從硅到寬禁帶半導體

功率半導體材料是決定器件性能和應用范圍的根本。傳統的功率半導體器件主要基于硅（Si）材料，但隨著技術發展和性能要求的提升，以碳化硅（SiC）和氮化鎵（GaN）為代表的寬禁帶半導體（Wide Bandgap, WBG）材料正逐漸成為新的主流。

1. 硅（Si）基功率半導體

硅是半導體工業的基石，也是目前最成熟、應用最廣泛的半導體材料。其豐富的儲量、優良的加工性能以及完善的產業鏈，使得硅基功率半導體器件（如硅基MOSFET、IGBT、二極管）在過去幾十年中占據主導地位。

• 特點：

• 成熟的工藝技術： 硅晶圓制造、摻雜、刻蝕等工藝技術高度成熟，生產成本相對較低。

• 廣泛的應用范圍： 能夠覆蓋從低壓到高壓、小功率到大功率的絕大多數應用場景。

• 良好的熱穩定性： 在一定溫度范圍內性能穩定。

• 局限性：

• 較低的禁帶寬度（1.12 eV）： 導致其在高溫下性能下降，漏電流增大。

• 較低的臨界擊穿電場強度（約0.3 MV/cm）： 為了實現高耐壓，需要較厚的漂移區，從而導致導通電阻增大，器件尺寸變大。

• 較低的電子飽和漂移速率： 限制了其在高頻下的開關速度，導致較高的開關損耗。

• 較高的熱導率（1.5 W/cm·K）： 相對于寬禁帶材料，散熱能力略顯不足。

盡管有這些局限性，硅基功率半導體在許多領域仍是無可替代的選擇，特別是在對成本敏感、性能要求適中的應用中。然而，隨著對更高效率、更高功率密度、更小尺寸和更極端工作環境需求的增長，硅的物理極限逐漸顯現。

2. 寬禁帶半導體（Wide Bandgap, WBG）

寬禁帶半導體是指禁帶寬度遠大于硅（通常大于2 eV）的半導體材料。其中，碳化硅（SiC）和氮化鎵（GaN）是目前最受關注的兩種。寬禁帶材料的物理特性使其在功率半導體領域具有顯著優勢。

• 共同優勢：

• 更高的禁帶寬度： 使得器件能在更高溫度下工作，降低漏電流，提高可靠性。

• 更高的臨界擊穿電場強度： 允許器件在相同耐壓下具有更薄的漂移區，從而顯著降低導通電阻，減小芯片面積。

• 更高的電子飽和漂移速率： 意味著更高的開關頻率和更快的開關速度，從而大幅降低開關損耗。

• 更高的熱導率： 有利于器件散熱，提高功率密度。

這些優勢使得寬禁帶功率半導體在相同功率等級下，能夠?qū)崿F(xiàn)更小的體積、更輕的重量、更高的效率以及更優異的高溫性能。

2.1 碳化硅（SiC）功率半導體

SiC是一種化合物半導體，具有多種同質異構體，其中4H-SiC是目前最適合制造功率器件的晶型。SiC器件主要包括SiC肖特基二極管（SBD）、SiC MOSFET和SiC JFET（結型場效應管）。

• SiC的物理特性（與Si對比）：

• 禁帶寬度： 3.26 eV（4H-SiC），遠大于Si。

• 臨界擊穿電場強度： 2.2~4 MV/cm，是Si的10倍以上。

• 電子飽和漂移速率： 2.0 × 10^7 cm/s，是Si的2倍。

• 熱導率： 3.7~4.9 W/cm·K，是Si的3倍以上。

• SiC功率器件的優勢：

• 極低的導通電阻： 在相同耐壓下，SiC MOSFET的導通電阻可比Si MOSFET低一個數量級。

• 極快的開關速度： 幾乎無反向恢復電流（SiC SBD）或極小的柵極電荷（SiC MOSFET），大大降低開關損耗，支持更高開關頻率。

• 優異的高溫性能： 能夠在高達200°C甚至更高溫度下穩定工作。

• 高可靠性： 在惡劣環境下表現出更好的穩定性。

• SiC功率器件的劣勢：

• 成本較高： SiC晶圓生長困難，缺陷率高，加工難度大，導致制造成本遠高于硅基器件。

• 驅動和保護電路更復雜： 由于其超快的開關速度，需要更精密的驅動和布局設計來抑制寄生效應。

• 可靠性驗證仍在進行中： 盡管已廣泛應用，但長期可靠性數據仍在積累。

• 應用： SiC功率器件在高壓、大功率、高頻領域顯示出巨大潛力，已廣泛應用于電動汽車（車載充電器、逆變器）、光伏逆變器、風力發電、大功率電源、數據中心電源、充電樁、軌道交通等。

2.2 氮化鎵（GaN）功率半導體

GaN是另一種重要的寬禁帶半導體，主要以HEMT（高電子遷移率晶體管）結構的形式應用于功率器件，其中最常見的是GaN HEMT。

• GaN的物理特性（與Si對比）：

• 禁帶寬度： 3.4 eV，與SiC相當。

• 臨界擊穿電場強度： 3.3 MV/cm，是Si的10倍以上。

• 電子飽和漂移速率： 2.5 × 10^7 cm/s，是Si的2.5倍。

• 電子遷移率： 1500~2000 cm2/V·s，遠高于Si和SiC，使得其溝道電阻極低。

• 熱導率： 1.3 W/cm·K，與Si接近，但低于SiC。

• GaN功率器件的優勢：

• 極低的導通電阻： 高電子遷移率和二維電子氣（2DEG）效應使得GaN HEMT具有極低的導通電阻，尤其在低壓應用中表現出色。

• 極快的開關速度： 由于是多數載流子器件，幾乎沒有反向恢復損耗，寄生電容小，支持極高開關頻率（可達幾十MHz）。

• 高功率密度： 極高的效率和開關頻率允許使用更小的無源元件（電感、電容），從而實現更高的功率密度和更緊湊的系統設計。

• 集成度更高： GaN工藝更適合集成驅動電路和保護功能，實現“單芯片”解決方案。

• GaN功率器件的劣勢：

• 耐壓相對較低： 目前GaN器件主要集中在600V以下的中低壓應用，更高耐壓的GaN器件仍在發展中。

• 成本： 相對于Si，GaN器件成本仍較高，但隨著技術成熟和規?；a(chǎn)，成本正在下降。

• 通常為增強型HEMT（D-mode）： 大多數商用GaN HEMT是耗盡型（D-mode），這意味著在沒有柵極電壓時處于導通狀態，這在功率應用中不安全。因此，通常會采用cascode結構（與低壓Si MOSFET串聯）或開發增強型（E-mode）GaN HEMT。

• 應用： GaN功率器件在消費電子（手機快充、筆記本電源適配器）、數據中心電源（服務器電源）、通信電源、激光雷達（LiDAR）、無線充電、LED驅動、汽車電子（部分低壓應用）等領域展現出巨大優勢。

3. 材料展望

未來，硅、SiC和GaN三種材料將長期共存，并各自在不同的功率等級和應用領域發揮作用。

• 硅： 將繼續主導中低端、成本敏感的應用市場。

• SiC： 將在中高壓（600V以上）、大功率、高頻應用中占據主導地位，特別是在電動汽車、工業電源和可再生能源領域。

• GaN： 將在中低壓（600V以下）、超高頻、高功率密度應用中發揮關鍵作用，特別是在消費電子、數據中心和通信領域。

同時，其他超寬禁帶半導體材料，如氧化鎵（Ga2O3）、金剛石等，也正在研究中，它們有望在未來突破SiC和GaN的極限，實現更高的性能。材料科學的不斷進步將持續推動功率半導體技術的革新。

功率半導體封裝技術

封裝是功率半導體器件的重要組成部分，其作用遠不止提供物理保護。一個優秀的封裝不僅能有效散熱、降低寄生參數、提高可靠性，還能減小器件尺寸，從而提升整個電力電子系統的性能和集成度。隨著功率密度和開關頻率的不斷提高，封裝技術面臨著前所未有的挑戰。

1. 封裝的重要性

• 散熱： 功率半導體在工作時會產生熱量（導通損耗、開關損耗），必須通過封裝有效地將熱量散發出去，以避免器件過熱失效。良好的散熱是保證器件長期可靠運行的關鍵。

• 電氣連接： 封裝提供芯片與外部電路之間的電氣連接，包括引線鍵合（wire bonding）、銅帶鍵合（copper clip bonding）或倒裝芯片（flip-chip）等技術。這些連接必須具有低電阻、低電感，以最大限度地減少導通損耗和開關噪聲。

• 機械保護： 封裝為嬌弱的半導體芯片提供機械支撐和保護，防止其受到外部物理?yè)p傷。

• 絕緣： 封裝材料提供必要的電絕緣，防止器件與外部環境或相鄰器件之間發生短路。

• 寄生參數： 封裝內部的引線、焊盤等結構會引入寄生電感和寄生電容。在高頻應用中，這些寄生參數會嚴重影響器件的開關性能，引起電壓過沖、電流振蕩等問題，甚至導致器件失效。因此，低寄生封裝至關重要。

• 可靠性： 封裝的材料和工藝直接影響器件在溫度循環、濕度、震動等環境下的長期可靠性。

• 尺寸與集成度： 封裝尺寸直接影響最終產品的尺寸。先進封裝技術追求更高的功率密度和更小的外形尺寸，同時為集成更多功能（如集成驅動、傳感、保護）提供可能性。

2. 傳統功率半導體封裝類型

早期的功率半導體封裝多采用塑料或陶瓷封裝，如TO（Transistor Outline）系列和DIP（Dual In-line Package）系列。

• TO-220、TO-247、TO-3P等： 這些是常見的通孔（Through-hole）封裝，通常用于中低功率器件，例如硅基MOSFET、IGBT和二極管。它們具有引腳可穿過PCB板的孔，易于手工焊接，并通常帶有金屬散熱片，方便安裝到外部散熱器。

• 優點： 成本低，易于制造和組裝，散熱片有利于外部散熱。

• 缺點： 寄生電感相對較大，不利于高頻應用；占用PCB空間較大；自動化組裝難度較高。

• D2PAK、TO-263等（SMD類型）： 這些是表面貼裝（Surface Mount Device, SMD）封裝，適用于中低功率器件。它們可以直接貼裝在PCB表面，通過PCB銅箔進行散熱。

• 優點： 占用PCB空間小，適合自動化組裝，寄生電感相對TO系列有所降低。

• 缺點： 散熱路徑依賴PCB，在高功率下散熱能力受限。

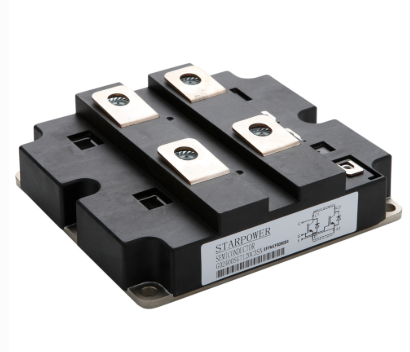

• 模塊封裝（Module Package）： 對于大功率應用，如工業變頻器、軌道交通、風力發電等，通常采用獨立的模塊封裝。這些模塊內部集成了多個功率芯片（如IGBT、二極管），并采用復雜的內部互連和散熱結構（如銅基板、陶瓷基板），通常還集成了溫度傳感器。

• 優點： 功率密度高，散熱能力強，可靠性高，簡化了系統設計和組裝。

• 缺點： 尺寸較大，成本較高，內部寄生參數仍是挑戰。

3. 先進功率半導體封裝技術

隨著對性能和集成度要求的不斷提高，新的封裝技術應運而生。

• 無引線封裝（Leadless Package）： 如DFN（Dual Flat No-leads）、QFN（Quad Flat No-leads）等。這些封裝沒有傳統的引線，通過底部的焊盤直接連接PCB，大大減小了寄生電感和封裝尺寸。

• 優點： 極低的寄生電感，非常適合高頻GaN/SiC器件；尺寸小，功率密度高。

• 缺點： 散熱性能對PCB設計要求高；組裝難度相對較大。

• 倒裝芯片封裝（Flip-Chip Package）： 芯片直接倒置，通過焊球或銅柱與基板連接，而不是通過引線鍵合。這種封裝方式可以顯著縮短電流路徑，降低寄生電感和電阻。

• 優點： 極低的寄生參數，優異的電氣性能；更高的功率密度。

• 缺點： 工藝復雜，成本較高；對芯片表面平整度要求高。

• 燒結技術（Sintering Technology）： 傳統的芯片粘接通常使用焊料。燒結技術（如銀燒結）通過在低溫下形成固相連接，具有更高的熔點和導熱性，從而提高了連接的可靠性和散熱性能。

• 優點： 更高的熱導率，更強的抗熱疲勞能力，提高器件的壽命和可靠性。

• 缺點： 工藝復雜，成本高。

• 嵌入式封裝（Embedded Packaging）： 將功率芯片直接嵌入到PCB基板中，或者通過引線框、層壓板等方式形成高度集成的模塊。這種技術可以進一步縮短連接路徑，減小寄生效應，并有利于集成更多功能。

• 優點： 極低的寄生參數，最高水平的功率密度和集成度，更優異的散熱性能。

• 缺點： 工藝極其復雜，成本高昂，可修復性差。

• 扇出型晶圓級封裝（Fan-Out Wafer-Level Packaging, FOWLP）： 芯片切割后重新排列到更大尺寸的晶圓上，然后進行封裝，可以實現更多I/O、更小尺寸和更好的散熱。

• 優點： 高度集成，更小的尺寸，更低的寄生參數。

• 缺點： 技術復雜，成本較高。

• 無鍵合線封裝（Wire-bond-less Packaging）： 采用銅片（Copper Clip）或倒裝芯片等方式取代傳統的引線鍵合，進一步降低寄生電感，提高電流承載能力和散熱效率。

• 優點： 顯著降低寄生電感，提高電流密度和散熱效率。

• 缺點： 工藝要求高，成本可能增加。

4. 熱管理：封裝的關鍵挑戰

隨著功率密度的提高，器件產生的熱量也隨之增加。有效的熱管理是封裝設計的核心。

• 散熱路徑優化： 設計最佳的熱傳導路徑，使熱量從芯片內部高效地傳遞到封裝外部的散熱器或環境。

• 低熱阻材料： 選用高導熱率的封裝材料，如銅、氮化鋁、氧化鋁陶瓷等，以及高導熱的界面材料（TIM）。

• 結構創新： 引入液冷散熱、微通道散熱、熱管等先進散熱技術，特別是對于超大功率模塊。

• 溫度傳感器集成： 在封裝內部集成溫度傳感器，實時監測芯片溫度，實現過溫保護和熱管理優化。

未來，功率半導體封裝技術將繼續向著更低寄生、更高效率、更高集成度、更優散熱和更低成本的方向發展，以滿足日益增長的電力電子系統需求。

功率半導體驅動與保護技術

功率半導體器件的性能能否充分發揮，以及系統能否穩定可靠運行，很大程度上取決于其驅動和保護電路的設計。

1. 功率半導體驅動技術

驅動電路負責將微控制器或DSP產生的低壓控制信號轉換為足以驅動功率器件導通和關斷的高壓、大電流信號。驅動電路的性能直接影響功率器件的開關速度、損耗和可靠性。

• 柵極驅動的重要性：

• 提供足夠的柵極電荷： 驅動電路必須提供足夠的瞬時電流來快速充放電柵極電容（Cgs, Cgd），以實現快速開關。柵極電荷（Qg）是衡量驅動難度的重要參數。

• 控制開關速度： 通過調節柵極電阻（Rg），可以控制柵極電流，從而調整電壓和電流的上升/下降速率，優化開關損耗和EMI（電磁干擾）之間的平衡。

• 提供合適的柵極電壓： 確保柵極電壓在器件規定的范圍內，避免過壓或欠壓，如MOSFET和IGBT需要正向偏置以導通，并通常需要負向偏置或零電壓以可靠關斷。

• 隔離： 在許多應用中，功率器件的高壓側需要與低壓控制側進行電氣隔離，以確保人員安全和系統正常運行。

• 常見的驅動方案：

• 隔離型柵極驅動IC： 內部集成磁隔離、光隔離或容性隔離技術，實現高壓側和低壓側的電氣隔離。對于高壓應用（如IGBT驅動）至關重要。

• 非隔離型柵極驅動IC： 用于不需要隔離的低壓側驅動或半橋驅動。

• 分立元件驅動： 由晶體管、電阻、電容等分立元件搭建的驅動電路。適用于簡單的低成本應用。

• 柵極驅動IC（Gate Driver IC）： 專用集成電路，內部集成了電平轉換、電流放大、欠壓鎖定（UVLO）、過流保護等功能。極大地簡化了驅動電路設計，提高了性能和可靠性。

• 驅動器電源： 驅動電路需要獨立的、通常是浮動的電源來供電，以適應功率器件源極或發射極電壓的變化。這通常通過隔離式DC-DC轉換器或自舉電路（Bootstrap Circuit）實現。

• SiC/GaN器件的驅動挑戰：

• 更高的開關速度： SiC/GaN器件的開關速度極快，需要驅動電路具有更小的寄生電感、更快的響應速度和更強的驅動能力，以避免振蕩和過沖。

• 更嚴格的柵極電壓要求： SiC MOSFET的閾值電壓（Vth）通常較低，且柵極氧化層對過壓敏感，需要更精確的柵極電壓控制。GaN HEMT通常是耗盡型，需要負壓關斷，或者采用cascode結構來簡化驅動。

• 共源電感： 在高頻開關時，由于寄生電感的存在，會在源極處產生負反饋，影響驅動信號的傳輸，導致開關波形畸變。無源驅動和 Kelvin 源極連接是解決該問題的重要方法。

• 寄生米勒效應： GaN和SiC器件的米勒平臺效應更短，更容易受到柵極-漏極電容（Cgd）的影響，導致誤導通。

2. 功率半導體保護技術

功率半導體器件工作在高電壓、大電流環境下，容易受到各種過壓、過流、過溫等異常情況的影響，從而導致失效。完善的保護電路是確保系統可靠性的關鍵。

• 過流保護（Overcurrent Protection）：

• 分流電阻： 在電流路徑中串聯小電阻，通過測量電阻上的壓降來檢測電流。

• 霍爾傳感器： 非接觸式測量電流，提供隔離。

• 脫飽和檢測（Desaturation Detection）： 對于IGBT，當發生過流時，集電極-發射極飽和壓降會急劇升高，通過檢測此電壓來判斷過流。

• 檢測方式：

• 保護措施： 一旦檢測到過流，立即關斷功率器件（軟關斷以避免電壓尖峰），并發出故障信號。

• 過壓保護（Overvoltage Protection）：

• 瞬態電壓抑制器（TVS）： 吸收瞬態過電壓。

• 壓敏電阻（Varistor）： 吸收能量，限制電壓。

• 緩沖電路（Snubber Circuit）： 在開關過程中吸收能量，抑制電壓尖峰和電流振蕩，減小開關損耗和EMI。常見的有RC緩沖器、RCD緩沖器等。

• 有源箝位電路： 通過控制功率器件的柵極電壓來主動限制漏極/集電極電壓。

• 過溫保護（Overtemperature Protection）：

• 溫度傳感器： 在功率器件附近或封裝內部集成溫度傳感器（如NTC熱敏電阻、PTC熱敏電阻、熱電偶等），實時監測芯片溫度。

• 風扇控制/降額： 當溫度接近閾值時，啟動風扇加速散熱，或降低輸出功率進行降額運行。

• 過溫關斷： 當溫度超過安全閾值時，立即關斷功率器件，防止熱失效。

• 欠壓鎖定（Under-Voltage Lockout, UVLO）：

• 保護柵極驅動： 確保柵極驅動電壓在正常范圍內才能啟動功率器件。如果驅動電壓過低，功率器件可能無法完全導通，導致導通損耗過大，甚至損壞。

• 短路保護（Short-Circuit Protection）：

• 快速檢測與關斷： 在發生短路時，電流會迅速飆升。保護電路必須能夠極快地檢測到短路并關斷功率器件，以避免永久性損壞。脫飽和檢測是IGBT短路保護的常用方法。

• 互鎖（Interlock）：

• 防止上下橋臂直通： 在半橋或全橋拓?fù)渲?，確保同一橋臂的兩個功率器件不能同時導通，避免發生短路（直通）現象。這通過在驅動信號之間設置死區時間（Dead Time）或使用專用互鎖邏輯電路實現。

• 失效模式與診斷：

• 故障診斷： 完善的保護系統應具備故障診斷功能，能夠識別故障類型，并提供相應的指示，便于系統維護和故障排除。

• 安全失效模式： 在檢測到故障時，系統應以安全的方式關斷，避免進一步損壞或引發危險。

綜合來看，驅動和保護技術是功率半導體應用中不可或缺的組成部分。它們不僅保障了器件的安全運行，更是優化系統性能、提高能效和延長壽命的關鍵。隨著功率半導體技術的發展，驅動和保護電路的設計也越來越復雜和智能化。

功率半導體在電力電子系統中的應用

功率半導體是現代電力電子系統的核心，廣泛應用于電能的產生、傳輸、分配和消費的各個環節。它們是實現高效電能轉換和控制的基礎。

1. 開關電源 (Switching Mode Power Supply, SMPS)

開關電源是功率半導體最基礎也是最廣泛的應用之一。它通過高頻開關的方式將交流或直流電能轉換為所需的穩定直流電壓。

• 原理： 功率半導體（如MOSFET、IGBT）以高頻（幾十kHz到幾MHz）周期性地導通和關斷，將輸入電壓斬波成方波，然后通過變壓器進行變壓和隔離（可選），再經過整流和濾波，最終得到穩定的直流輸出。

• 優勢： 相較于傳統的線性電源，開關電源具有更高的效率、更小的體積和更輕的重量。

• 典型拓?fù)洌?/strong> 降壓（Buck）、升壓（Boost）、降壓-升壓（Buck-Boost）、反激（Flyback）、正激（Forward）、半橋、全橋等。

• 應用：

• 消費電子： 手機充電器、筆記本電腦電源適配器、電視機電源、LED照明驅動等，尤其快充技術大量采用GaN功率器件。

• 工業電源： 各種工業設備、自動化控制系統的直流電源。

• 通信電源： 蜂窩基站、路由器、交換機等通信設備的供電系統。

• 數據中心： 服務器電源，對效率和功率密度要求極高。

• 醫療設備： 各種醫療儀器的電源。

2. 電機驅動 (Motor Drives)

電機驅動是功率半導體最主要的工業應用領域之一，覆蓋了從小型家電電機到大型工業電機、電動汽車驅動等。

• 原理： 功率半導體（主要是IGBT和MOSFET）組成逆變器電路，將直流電能（或經整流后的交流電能）轉換為頻率和幅值可調的交流電能，以驅動交流電機實現調速和控制。

• 優勢： 實現了對電機轉速、轉矩的精確控制，提高了系統效率，降低了能耗。

• 典型拓?fù)洌?/strong> 三相逆變器、H橋等。

• 應用：

• 工業自動化： 變頻器（VFD）驅動各種工業電機，如風機、水泵、壓縮機、傳送帶等，實現節能運行和精確控制。

• 家用電器： 變頻空調、變頻洗衣機、冰箱等，提高能效和降低噪音。

• 電動汽車（EV）/混合動力汽車（HEV）： 電機控制器是電動汽車的心臟，SiC MOSFET和IGBT在其中扮演關鍵角色，將電池直流電轉換為交流電驅動電機，或?qū)⒅苿?dòng)能量回收到電池。

• 軌道交通： 高速列車、地鐵等列車的牽引變流器，驅動牽引電機。

• 機器人： 各種機器人關節驅動。

3. 可再生能源發電與并網

功率半導體是太陽能、風能等可再生能源并網發電系統的核心組成部分。

• 太陽能光伏逆變器：

• 原理： 光伏電池產生直流電，通過升壓變換器（Boost Converter）和逆變器（Inverter）將直流電轉換為符合電網要求的交流電。功率半導體（IGBT、SiC MOSFET）實現高效率的DC-DC升壓和DC-AC逆變。

• 應用： 分布式光伏發電、集中式光伏電站。SiC器件因其高效率和高功率密度而廣泛應用。

• 風力發電：

• 原理： 風力發電機產生的交流電（頻率和幅值不固定）需要通過變流器（Converter）轉換為恒定頻率和幅值的交流電，或先整流成直流再逆變并網。功率半導體（高壓IGBT模塊）是核心器件。

• 應用： 大型風力發電機組。

4. 不間斷電源 (Uninterruptible Power Supply, UPS)

UPS系統通過在市電中斷時提供備用電源來保護關鍵負載，確保電力供應的連續性。

• 原理： UPS系統內部包含整流器、電池充電器、電池和逆變器。市電正常時，整流器將交流電轉換為直流電為電池充電；市電中斷時，電池通過逆變器將直流電轉換為交流電供電。功率半導體（IGBT、MOSFET）是整流和逆變環節的核心。

• 應用： 數據中心、醫療設備、通信基站、工業控制系統、服務器等對電力可靠性要求極高的場所。

5. 高壓直流輸電 (High Voltage Direct Current, HVDC)

HVDC是一種用于長距離、大容量輸電或連接不同交流電網的有效方式。

• 原理： 在發送端，交流電通過換流站的整流器轉換為直流電；在接收端，直流電通過換流站的逆變器轉換為交流電。晶閘管（Thyristor）和IGBT（特別是VSC-HVDC中的IGBT）是換流閥的關鍵器件。

• 優勢： 傳輸損耗低、穩定性好、無需同步、可連接非同步電網。

• 應用： 遠距離電力傳輸、跨區域電網互聯、柔性直流輸電。

6. 智能電網與電能質量管理

功率半導體在智能電網中扮演著越來越重要的角色，用于提高電網的效率、穩定性和電能質量。

• 靜止無功補償器 (Static Var Compensator, SVC) / 靜止同步補償器 (STATCOM)： 用于動態補償電網無功功率，抑制電壓波動，提高電網穩定性。主要使用晶閘管和IGBT。

• 有源電力濾波器 (Active Power Filter, APF)： 用于消除電網中的諧波電流，改善電能質量。主要使用IGBT。

• 固態斷路器 (Solid-State Circuit Breaker, SSCB)： 采用功率半導體（如IGBT或SiC/GaN器件）取代傳統機械式斷路器，實現更快的開關速度和更精確的故障保護，提高電網響應速度和可靠性。

7. 充電樁與儲能系統

隨著電動汽車的普及和可再生能源的快速發展，充電樁和儲能系統對功率半導體的需求也日益增長。

• 電動汽車充電樁： 內部的AC-DC整流模塊和DC-DC變換模塊大量使用功率半導體，尤其是高效率的SiC器件。

• 儲能系統： 電池儲能系統中的PCS（Power Conversion System）負責電池的充放電管理和并網，核心是功率半導體變換器。

8. 家用電器與消費電子

除了上述大型工業應用，功率半導體也深入到我們?nèi)粘Ｉ畹姆椒矫婷妗?/span>

• 變頻家電： 變頻空調、變頻冰箱、變頻洗衣機、電磁爐等，通過功率半導體實現電機調速、功率控制，從而實現節能。

• LED照明： LED驅動電源中的DC-DC變換器和AC-DC整流器。

• 手機快充： 氮化鎵（GaN）器件的典型應用，實現更小、更高效的充電器。

總而言之，功率半導體無處不在，是現代社會高效利用電能、實現智能化控制、推動能源轉型的關鍵核心技術。隨著科技的不斷進步，其應用領域和重要性將持續擴展。

功率半導體產業與未來發展趨勢

功率半導體產業是半導體領域中一個獨特且充滿活力的分支，它與微電子產業在技術路線、市場驅動力等方面存在顯著差異。其發展與全球能源效率提升、綠色能源轉型、電動化和智能化趨勢緊密相連。

1. 產業生態系統

功率半導體產業是一個高度全球化的復雜生態系統，涉及多個環節：

• 材料供應商： 提供半導體晶圓（硅、碳化硅、氮化鎵襯底）、外延片、封裝材料等。

• 設計公司（Fabless）： 專注于功率半導體芯片的設計和研發，將制造外包給晶圓代工廠。

• 晶圓代工廠（Foundry）： 負責按照設計公司提供的IP進行芯片制造。

• IDM（Integrated Device Manufacturer）廠商： 集設計、制造、封裝、測試于一體的垂直整合企業，擁有從材料到產品的完整產業鏈。許多傳統功率半導體巨頭屬于IDM模式。

• 封裝和測試服務商（OSAT）： 提供專業的芯片封裝和測試服務。

• 設備供應商： 提供制造和測試所需的各種半導體設備。

• 模組廠商： 將多個功率芯片集成到高性能模塊中，面向大功率應用。

• 終端應用廠商： 將功率半導體器件或模塊集成到其最終產品中，如電動汽車、變頻器、電源、家電等。

2. 全球主要參與者

全球功率半導體市場競爭激烈，主要參與者包括：

• 國際巨頭IDM廠商： 英飛凌（Infineon）、安森美（Onsemi）、意法半導體（STMicroelectronics）、三菱電機（Mitsubishi Electric）、富士電機（Fuji Electric）、東芝（Toshiba）、羅姆（ROHM）、Vishay、NXP、TI等。這些公司在硅基功率器件和寬禁帶功率器件領域均有深厚積累。

• 新興寬禁帶半導體廠商： Wolfspeed（SiC襯底和器件）、Cree（現為Wolfspeed）、Transphorm（GaN）、Navitas（GaN）、EPC（GaN）等。這些公司專注于寬禁帶材料和器件的研發與生產。

• 中國本土廠商： 華潤微、士蘭微、聞泰科技（安世半導體）、斯達半導、揚杰科技、新潔能等。近年來，中國功率半導體產業發展迅速，在硅基IGBT、MOSFET以及部分SiC/GaN領域取得突破。

3. 市場規模與驅動因素

功率半導體市場規模龐大且持續增長。根據不同機構的預測，到2030年，全球功率半導體市場規模有望達到數百億美元。

• 主要驅動因素：

• 電動汽車（EV）的快速普及： 電動汽車是SiC/GaN功率半導體最大的增長引擎，逆變器、車載充電器、DC-DC轉換器等都需要大量高性能功率器件。

• 可再生能源發展： 太陽能和風力發電的持續增長，以及儲能系統的部署，帶動了對高效逆變器和變換器的需求。

• 工業自動化和節能減排： 變頻器在工業電機驅動、家用電器中的廣泛應用，有助于提高能效，降低碳排放。

• 數據中心和通信基礎設施： 對高效率、高功率密度電源的需求日益增長。

• 消費電子小型化和快充： 推動了GaN功率器件在適配器、充電器中的應用。

• 智能電網和柔性直流輸電： 對高壓、大功率功率器件的需求。

4. 未來發展趨勢

功率半導體技術正在經歷一場深刻的變革，以下是幾個關鍵的發展趨勢：

• 寬禁帶半導體（SiC/GaN）的全面滲透： SiC和GaN將持續替代硅基器件在更高壓、更高頻、更高功率密度、更極端環境下的應用。未來幾十年，它們將成為高性能電力電子系統的主流。

• 高壓大功率器件的突破： 隨著SiC和GaN材料和器件技術的成熟，更高耐壓（如10kV以上）和更大電流（如數千安培）的器件將不斷涌現，滿足特高壓輸電、大功率工業等需求。

• 集成化與模塊化： 功率器件將從單一芯片向高集成度的功率模塊發展，內部集成功率芯片、驅動電路、傳感器、保護功能，甚至更復雜的控制算法，實現“System in Package”（SiP）或“Power Integration Module”（PIM）。這將簡化系統設計，提高可靠性和功率密度。

• 智能化與數字化： 功率器件將與數字控制、人工智能（AI）、機器學習（ML）相結合，實現更智能的功率管理、故障診斷和預測性維護。例如，集成通信接口的智能功率模塊（IPM）。

• 超高頻應用： GaN器件在射頻（RF）領域和高頻電源（如無線充電、激光雷達）中的應用將進一步拓展，推動電力電子系統向更高頻率發展，從而進一步減小無源元件的尺寸。

• 可靠性與魯棒性提升： 隨著寬禁帶器件的普及，對其長期可靠性、抗短路能力、抗瞬態過壓能力等魯棒性指標的關注將進一步加強。

• 成本持續優化： 隨著寬禁帶材料制造工藝的成熟和規?；a(chǎn)，其成本將持續下降，從而加速其在更廣泛領域的應用。例如，SiC晶圓尺寸的增大和缺陷率的降低。

• 更低寄生封裝技術： 為了充分發揮SiC/GaN器件的高速開關優勢，封裝技術將向著更低寄生電感、更高熱導率、更緊湊的方向發展，如模塊化封裝、無鍵合線封裝、嵌入式封裝等。

• 新材料的探索： 除了SiC和GaN，如氧化鎵（Ga2O3）、金剛石等超寬禁帶半導體材料的研究也在進行中，它們有望在未來提供更極致的性能。

功率半導體產業正處于一個快速發展和轉型的時期，其創新成果將繼續為全球能源效率提升、可持續發展和技術進步提供強大的動力。

總結

功率半導體是現代電力電子系統的核心，它們是實現電能高效轉換、控制和管理的關鍵器件。從最簡單的功率二極管到復雜的MOSFET和IGBT，這些器件通過控制電能的通斷，在各種應用中發揮著不可替代的作用。其基本工作原理是利用半導體材料電導率的可控性，通過外部信號實現快速、高效的開關操作。

功率半導體材料的演進是推動技術進步的關鍵。傳統的硅基器件雖然成熟且成本效益高，但在高溫、高壓和高頻應用中面臨物理極限。因此，以碳化硅（SiC）和氮化鎵（GaN）為代表的寬禁帶半導體材料應運而生。SiC和GaN憑借其更高的禁帶寬度、臨界擊穿電場強度、電子飽和漂移速率和熱導率，實現了更高的效率、更高的開關頻率、更小的尺寸和更優異的高溫性能，正在逐步替代硅基器件，成為電動汽車、可再生能源、數據中心和消費電子等新興應用領域的主流選擇。

封裝技術是功率半導體性能的守護者和放大器，它不僅提供機械保護和電氣連接，更是實現有效散熱、降低寄生參數和提高可靠性的關鍵。從傳統的通孔封裝到先進的無引線、倒裝芯片、燒結和嵌入式封裝技術，封裝的不斷創新旨在滿足日益增長的功率密度和開關頻率需求。

驅動和保護電路的設計對于功率半導體器件的正常運行和系統可靠性至關重要。驅動電路負責將控制信號轉換為驅動器件開關的強大電能，而保護電路則確保器件在過流、過壓、過溫等異常情況下免受損壞。特別是對于高速開關的SiC/GaN器件，對驅動和保護電路的設計提出了更高的要求。

功率半導體在電力電子系統中應用廣泛，幾乎無處不在。它們是開關電源、電機驅動、可再生能源并網系統、不間斷電源、高壓直流輸電、智能電網、充電樁以及各類消費電子產品中的核心元器件。正是這些高性能的功率器件，支撐了現代社會對高效、可靠、小型化電力電子系統的需求，推動了全球能源效率的提升和綠色能源的轉型。

展望未來，功率半導體產業將持續聚焦寬禁帶半導體的全面滲透、高壓大功率器件的突破、集成化與模塊化趨勢、智能化與數字化融合、超高頻應用拓展、可靠性與魯棒性提升、成本持續優化以及新材料的探索。功率半導體技術將繼續作為電力電子領域的核心驅動力，為全球的能源轉型、工業升級和日常生活帶來深刻變革。
