STM8S003F3P6 中文資料

1. 概述

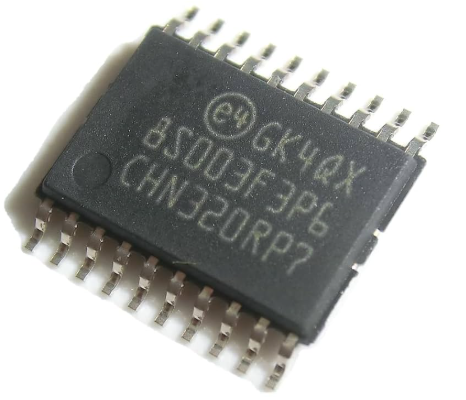

STM8S003F3P6 是一款由意法半導體（STMicroelectronics）生產的高性價比、高性能 8 位微控制器，隸屬于 STM8S 系列。它采用先進的 130 納米集成電路工藝制造，具備低功耗和高魯棒性的特點。這款 MCU 憑借其豐富的外設接口、靈活的時鐘管理以及強大的處理能力，在各種嵌入式應用中得到了廣泛應用，尤其是在對成本敏感、功耗要求不高的消費電子、工業控制和物聯網設備等領域。

該微控制器內部集成了多種核心部件，包括一個基于 8 位 Harvard 架構的 STM8 內核，其指令集經過優化，可以高效地執行代碼。此外，它還配備了閃存（Flash）用于程序存儲，EEPROM 用于數據存儲，以及 SRAM 用于運行時的數據存儲。Flash 存儲器具備高耐久性，支持多次擦寫，而 EEPROM 則提供了非易失性的數據保存能力，非常適合存儲配置參數或校準數據。

在時鐘系統方面，STM8S003F3P6 提供了靈活的時鐘源選擇，包括內部高速 RC 振蕩器（HSI）和內部低速 RC 振蕩器（LSI）。HSI 提供高達 16 MHz 的主時鐘頻率，足以滿足大部分應用的處理需求，而 LSI 則適用于需要極低功耗的實時時鐘（RTC）或看門狗（WWDG/IWDG）應用。微控制器還內置了時鐘安全系統（CSS），可以在主時鐘出現故障時自動切換到備用時鐘源，從而提高了系統的可靠性。

電源管理是 STM8S003F3P6 的另一個重要特性。它支持寬泛的供電電壓范圍，并且提供了多種低功耗模式，如 Wait、Active-halt 和 Halt 模式，用戶可以根據具體應用場景選擇合適的模式，以最大限度地延長電池壽命。特別是在 Halt 模式下，微控制器幾乎處于完全休眠狀態，功耗可以降至微安級別，非常適合那些需要長時間待機的設備。

2. 核心架構與存儲器

核心架構

STM8S003F3P6 的核心是高性能的 STM8 CPU，它采用哈佛（Harvard）架構，將程序存儲器和數據存儲器分開，使得指令預取和數據訪問可以并行進行，從而提高了執行效率。STM8 CPU 具備 8 位數據總線，以及 24 位程序地址總線，能夠?qū)ぶ范噙_(dá) 16 MByte 的代碼空間，這對于大部分應用來說是綽綽有余的。該 CPU 擁有 16 個通用寄存器，以及一個 8 位累加器，指令集經過精心設計，支持多種尋址模式，包括立即尋址、直接尋址、間接尋址等，這使得它能夠以非常緊湊的代碼實現復雜的算法。此外，它還內置了硬件乘法器，可以顯著加快乘法運算的速度。

存儲器

微控制器內部集成了三種主要類型的存儲器：閃存（Flash）、EEPROM 和 SRAM。

• 閃存（Flash）: 這是用于存儲程序代碼的主要存儲器。STM8S003F3P6 提供了 8 KB 的閃存空間。閃存具有非易失性，即使在斷電后，存儲的代碼也不會丟失。它的編程和擦除操作通常需要通過特定的編程接口（如 SWIM）或在程序運行時通過閃存庫（Flash library）來完成。ST 的閃存技術具備高耐久性，通?？梢灾С?10 萬次以上的擦寫循環，這使得它不僅可以用于存儲程序，還可以用于存儲一些需要頻繁更新但非實時性的數據。閃存被劃分為多個扇區，編程時可以以字為單位進行，擦除則通常是以整個扇區為單位進行。

• EEPROM: STM8S003F3P6 集成了 1 KB 的數據 EEPROM。EEPROM 是一種非易失性存儲器，其特點是編程和擦除操作更加靈活，通常可以以字節為單位進行。由于其高耐久性（通?？梢灾С?jǐn)?shù)十萬次甚至上百萬次的擦寫循環），EEPROM 非常適合用于存儲一些需要頻繁更新的系統配置參數、校準數據或用戶設置。例如，在遙控器中，可以存儲按鍵的映射關系；在工業控制器中，可以存儲 PID 參數；在智能家居設備中，可以存儲網絡配置信息等。與閃存相比，EEPROM 的編程和擦除速度通常更快，而且對整個存儲器的影響范圍更小。

• SRAM: STM8S003F3P6 擁有 1 KB 的靜態隨機存取存儲器（SRAM）。SRAM 是一種易失性存儲器，在斷電后數據會丟失。它用于存儲程序運行時產生的變量、堆棧和中斷服務例程中的臨時數據。SRAM 的訪問速度非?？?，與 CPU 同步，因此是程序執行效率的關鍵組成部分。1 KB 的 SRAM 對于許多簡單的嵌入式應用來說已經足夠，但對于需要處理大量數據或使用復雜數據結構的應用，開發者需要仔細規劃內存的使用。

3. 時鐘與電源管理

時鐘系統

STM8S003F3P6 具備強大的時鐘管理系統，為用戶提供了多種時鐘源選擇和靈活的配置選項，以滿足不同應用對性能和功耗的需求。

• 內部高速 RC 振蕩器（HSI）: 這是一個內部集成的振蕩器，無需外部晶體，可以直接產生高達 16 MHz 的時鐘頻率。HSI 是微控制器上電后的默認時鐘源，其頻率穩定，但精度不如外部晶體。不過，對于大多數應用來說，它的精度已經足夠。用戶可以通過時鐘控制寄存器來選擇 HSI 作為主系統時鐘，并且可以對其進行分頻，以獲得不同的時鐘頻率，例如 8 MHz、4 MHz 等。

• 內部低速 RC 振蕩器（LSI）: 這是一個專為低功耗應用設計的時鐘源，頻率約為 128 kHz。LSI 的功耗極低，通常用于驅動獨立看門狗（IWDG）和自動喚醒定時器。它可以在微控制器進入低功耗模式時繼續工作，從而實現定時喚醒功能。

除了內部時鐘源，STM8S003F3P6 還提供了 時鐘安全系統（CSS）。CSS 可以監控主系統時鐘的運行狀況。一旦主時鐘源（例如 HSI）出現故障，CSS 會立即檢測到并自動將時鐘源切換到備用時鐘源，同時觸發一個中斷，通知應用程序進行處理。這個功能極大地提高了系統的魯棒性，特別是在那些對時序要求高或需要在惡劣環境下工作的應用中。

電源管理

為了滿足低功耗應用的需求，STM8S003F3P6 提供了多種靈活的電源管理模式，讓用戶可以根據實際情況在性能和功耗之間做出最佳權衡。

• 運行模式（Active-run）: 這是微控制器的正常工作模式，所有外設和 CPU 都處于活動狀態，功耗相對較高。在此模式下，微控制器可以以最高頻率運行，執行所有指令和任務。

• 等待模式（Wait）: 當 CPU 不需要執行任務，但又需要保持外設繼續運行時，可以進入等待模式。在此模式下，CPU 時鐘被停止，但所有外設的時鐘和功能保持不變。當任何一個中斷源（如定時器、外部中斷）發生時，微控制器會立即從等待模式中喚醒，回到運行模式。等待模式可以顯著降低功耗，特別是在那些大部分時間都在等待外部事件發生的設備中，如按鍵掃描、傳感器數據采集等。

• 活躍暫停模式（Active-halt）: 在這個模式下，CPU 和大多數外設的時鐘都被停止。只有一些特定的外設，例如獨立看門狗（IWDG）和外部中斷引腳，可以保持活動。當外部中斷發生或獨立看門狗計時器溢出時，微控制器可以被喚醒。這個模式的功耗比等待模式更低，但外設的可用性也更少。

• 暫停模式（Halt）: 這是最低功耗模式。在此模式下，除了 RTC（如果使用）和獨立看門狗，幾乎所有內部時鐘都被停止，所有外設都被禁用。微控制器會進入深度睡眠狀態，功耗可以降至微安級別。退出暫停模式的唯一方法是通過外部中斷引腳上的電平變化、復位引腳上的復位信號或獨立看門狗溢出。這個模式非常適合那些需要長期待機、只在特定事件發生時才需要被喚醒的應用，例如電池供電的無線傳感器節點。

4. GPIO 與外部中斷

通用輸入輸出（GPIO）

STM8S003F3P6 共有 16 個 GPIO 引腳，這些引腳以端口的形式組織，分別為 Port A、Port B 和 Port C。GPIO 是微控制器與外部世界進行交互的橋梁，每個引腳都可以獨立配置為多種工作模式，包括輸入、輸出、浮空、上拉/下拉等。

• 輸入模式: 在輸入模式下，GPIO 引腳可以讀取外部設備的電平狀態。用戶可以選擇是否開啟內部上拉或下拉電阻，以確保在沒有外部信號驅動時，引腳的電平不會處于不確定的浮空狀態。例如，可以配置一個引腳為帶上拉電阻的輸入模式，用于連接一個按鍵，當按鍵按下時，引腳電平變?yōu)榈碗娖?，松開時則由上拉電阻拉至高電平，從而實現按鍵狀態的檢測。

• 輸出模式: 在輸出模式下，GPIO 引腳可以向外部設備輸出高電平或低電平。輸出模式又可以細分為推挽（Push-Pull）和開漏（Open-Drain）兩種。推挽模式可以向外部提供源電流或吸電流，適用于驅動 LED、繼電器等負載。開漏模式則通常用于構建多主設備的總線系統，例如 I2C 總線，它需要一個外部上拉電阻來提供高電平，當引腳輸出低電平時，它會把總線拉低。

• 復用功能: GPIO 引腳不僅僅可以作為通用輸入輸出使用，它們中的許多還可以復用為其他外設的引腳，例如定時器通道、UART、SPI 或 I2C 接口。這種復用功能的設計大大增加了引腳的靈活性，使得在引腳數量有限的情況下，微控制器仍然能夠支持多種復雜的外設功能。

外部中斷

STM8S003F3P6 提供了多達 8 個 外部中斷引腳，這些引腳都位于 Port A、Port B 和 Port C。外部中斷是一種非常重要的功能，它允許微控制器在不持續輪詢外部事件的情況下，響應外部信號的電平變化。這不僅可以節省 CPU 的時間，更重要的是，它使得微控制器能夠進入低功耗模式，并在外部事件發生時被喚醒。

• 中斷觸發: 外部中斷可以配置為在上升沿、下降沿或雙邊沿觸發。例如，當一個引腳被配置為下降沿觸發中斷時，每當外部信號從高電平變?yōu)榈碗娖綍r(shí)，微控制器都會進入中斷服務例程（ISR），執行相應的代碼。

• 中斷服務例程（ISR）: 當一個外部中斷被觸發時，微控制器會暫停當前正在執行的主程序，跳轉到與該中斷向量地址對應的中斷服務例程中執行。在 ISR 中，開發者可以編寫處理中斷事件的代碼，例如讀取傳感器數據、切換 LED 狀態、發送數據等。ISR 執行完畢后，微控制器會自動返回到中斷發生前的主程序位置，繼續執行。

• 中斷優先級: STM8S003F3P6 具備兩級中斷優先級，即低優先級和高優先級。用戶可以為不同的中斷源設置不同的優先級，以確保在多個中斷同時發生時，高優先級的中斷能夠優先得到處理。這種優先級管理機制使得系統能夠?qū)r(shí)間敏感的事件做出快速響應。

5. 定時器

STM8S003F3P6 擁有多個功能強大的定時器，它們是實現各種時序控制、PWM 輸出、輸入捕獲等功能的核心。

• 通用定時器 TIM1：這是一個功能非常強大的 16 位 高級定時器。它擁有 4 個獨立的通道，每個通道都可以配置為多種模式，包括：

• PWM 輸出: 可以產生精確的脈沖寬度調制（PWM）信號，用于控制電機轉速、LED 亮度、伺服電機等。TIM1 的 PWM 功能非常靈活，支持中心對齊模式、邊沿對齊模式等，并且支持死區時間插入，這對于驅動功率電子器件（如半橋或全橋）非常關鍵，可以防止上下管同時導通造成短路。

• 輸入捕獲: 可以捕獲外部信號的上升沿、下降沿或雙邊沿，并記錄捕獲時的定時器計數值。這個功能常用于測量外部脈沖的寬度、頻率或周期，例如測量遙控器的紅外信號周期、超聲波測距模塊的回波時間等。

• 輸出比較: 可以根據預設的計數值，在定時器計數值達到該值時，自動改變引腳的電平狀態。這可以用于產生精確的時序信號。

• 單脈沖模式: 可以在接收到外部觸發信號后，產生一個單脈沖，并自動停止。

• 通用定時器 TIM2：這是一個 16 位 的通用定時器，功能相對 TIM1 簡單一些。它有 3 個 獨立的通道，可以配置為 PWM 輸出、輸入捕獲或輸出比較模式。TIM2 的主要優勢在于其靈活性和易用性，適用于大多數非復雜的定時器應用，例如產生簡單的 PWM 信號、進行基本的輸入捕獲操作或創建延時。

• 通用定時器 TIM4：這是一個 8 位 的基本定時器。它的功能相對簡單，主要用于產生簡單的延時或作為時間基準。TIM4 沒有輸入捕獲或輸出比較功能，但它可以配置為自動重載模式，以產生定時的中斷。這個定時器常用于周期性地觸發任務，例如以固定的頻率采集傳感器數據、更新顯示等。

• 看門狗定時器: STM8S003F3P6 提供了兩種看門狗定時器，以確保系統在遇到軟件或硬件故障時能夠自動復位，從而提高系統的可靠性。

• 獨立看門狗（IWDG）: 這是一個由獨立的 LSI 時鐘驅動的 8 位定時器。一旦啟用，它就會持續計數，直到溢出。在程序正常運行時，需要定期向看門狗寄存器寫入一個特定的值來“喂狗”，防止其溢出。如果程序因?yàn)槟撤N原因（如死循環、棧溢出等）無法在規定的時間內喂狗，看門狗就會溢出，并觸發系統復位。由于 IWDG 采用獨立的 LSI 時鐘，其運行不受主時鐘故障的影響，因此具有更高的可靠性。

• 窗口看門狗（WWDG）: 這是一個 7 位的下行計數器，它由主系統時鐘驅動。與 IWDG 不同，WWDG 不僅要求程序在溢出前喂狗，還要求喂狗操作必須在一個特定的“窗口”時間內完成。如果程序喂狗過早或過晚，都會觸發系統復位。這個功能可以防止程序在某個“不正?！钡臅r(shí)間點執行喂狗操作，從而更有效地檢測到程序邏輯中的故障。

6. 通信接口

STM8S003F3P6 集成了多種標準通信接口，使得它能夠方便地與其他微控制器、傳感器、存儲器或外部設備進行數據交換。

• UART（通用異步收發器）: 這是一個功能非常強大的全雙工異步串行通信接口。它支持多種數據格式、波特率和流控制模式。UART 可以用于與 PC 端的串口助手進行通信，進行程序的調試或數據打印。它也可以用于與 GPS 模塊、藍牙模塊、Wi-Fi 模塊等進行通信。STM8S003F3P6 的 UART 接口支持多種波特率，從非常低的頻率到高達 1 Mbit/s，可以滿足大部分應用對速度的要求。它還支持硬件流控制，可以在緩沖區溢出時自動停止發送，防止數據丟失。

• SPI（串行外設接口）: 這是一個全雙工同步串行通信接口。SPI 接口使用四根線（MISO、MOSI、SCLK、NSS）進行通信，支持主從模式。它通常用于與高速外設進行通信，例如 FLASH 存儲器、EEPROM、LCD 顯示屏、AD/DA 轉換器等。由于 SPI 的通信速率可以非常高，因此它非常適合用于那些需要傳輸大量數據的應用。STM8S003F3P6 的 SPI 接口支持多種時鐘極性和相位配置，可以與多種不同類型的 SPI 外設兼容。

• I2C（集成電路總線）: 這是一個半雙工串行通信接口，由兩根線（SDA、SCL）組成。I2C 總線支持多主設備，允許多個主設備和從設備在同一條總線上進行通信。STM8S003F3P6 的 I2C 接口支持多種通信速率，包括標準模式（100 kHz）和快速模式（400 kHz）。它通常用于與一些低速外設進行通信，例如溫度傳感器、壓力傳感器、EEPROM 存儲器、RTC 芯片等。I2C 總線的使用非常簡單，只需要兩根線，就可以實現多個設備之間的通信，這使得它在引腳資源緊張的系統中非常有優勢。

7. ADC 與比較器

模數轉換器（ADC）

STM8S003F3P6 集成了一個 10 位 的模數轉換器（ADC），可以將外部的模擬電壓信號轉換為數字量。這對于需要測量模擬信號的應用至關重要，例如測量溫度、光照強度、電壓、電流等。

• ADC 特性: 這個 ADC 具備 5 個獨立的通道，可以連接 5 個不同的模擬信號源。它支持單次轉換模式和連續轉換模式，用戶可以根據應用需求選擇合適的模式。在單次轉換模式下，ADC 會在一次轉換完成后停止；而在連續轉換模式下，它會持續進行轉換。ADC 的轉換結果可以存儲在一個 16 位的寄存器中，方便程序進行讀取和處理。此外，ADC 還可以配置為使用內部或外部的參考電壓，以提高轉換的準確性。

• 應用場景: ADC 在許多應用中都扮演著關鍵角色。在智能家居設備中，可以用來測量室內溫度；在遙控器中，可以用來測量電池的電壓；在工業控制中，可以用來測量傳感器輸出的模擬信號。通過將 ADC 轉換結果與預設的閾值進行比較，程序可以做出相應的決策，例如在電池電壓過低時發出警告，或在溫度超過安全范圍時關閉加熱器。

比較器

STM8S003F3P6 集成了一個模擬比較器，可以將兩個模擬輸入信號進行比較，并輸出比較結果。這個功能通常用于快速響應模擬信號的變化，而無需進行完整的模數轉換。

• 比較器特性: 比較器有兩個輸入端，一個正輸入端和一個負輸入端。當正輸入端的電壓高于負輸入端的電壓時，比較器的輸出為高電平；反之則為低電平。比較器可以配置為中斷觸發源，當輸出電平發生變化時，可以觸發一個中斷，從而實現快速響應。

• 應用場景: 比較器可以用于許多需要快速響應模擬信號的應用。例如，可以用于電池電壓的監測，當電池電壓低于某個閾值時，比較器會觸發一個中斷，通知程序進入低功耗模式或發送警告。在電機控制中，可以用于過流保護，當電流超過安全值時，比較器可以立即觸發一個中斷，關閉電機。

8. 復位與中斷系統

復位系統

STM8S003F3P6 的復位系統是確保微控制器可靠啟動和運行的關鍵。它提供了多種復位源，以應對不同的故障情況。

• 外部復位: 通過 NRST 引腳上的低電平脈沖觸發。這是一個硬件復位，通常用于在系統啟動時或遇到嚴重故障時，將微控制器強制復位到初始狀態。

• 上電復位（POR）: 當電源電壓 VDD 從零上升到安全工作電壓時，內部電路會自動觸發一個復位。這個復位確保微控制器在穩定的供電條件下啟動。

• 掉電復位（BOR）: 當電源電壓 VDD 下降到低于一個預設的閾值時，內部電路會觸發一個復位。這個功能可以防止微控制器在電壓不穩定的情況下進入不確定的狀態，從而提高系統的可靠性。BOR 的閾值是可配置的。

• 看門狗復位: 如前所述，當獨立看門狗或窗口看門狗溢出時，會觸發一個系統復位。這是一種軟件復位，用于檢測和恢復程序在運行時遇到的故障。

中斷系統

STM8S003F3P6 擁有一個強大且靈活的中斷控制器，可以響應多種中斷源，并根據優先級進行處理。

• 中斷源: 中斷源包括外部中斷引腳、定時器、UART、SPI、I2C、ADC、比較器、EEPROM 和閃存。每一個中斷源都對應一個特定的中斷向量，當相應事件發生時，微控制器會自動跳轉到對應的中斷服務例程（ISR）。

• 中斷優先級: STM8S003F3P6 提供了兩級中斷優先級：軟件可編程的低優先級和高優先級。高優先級中斷可以搶占低優先級中斷的執行，但低優先級中斷不能打斷高優先級中斷。這種機制可以確保對時間敏感的事件能夠得到及時處理。

• 中斷向量: 中斷向量表是一個位于閃存起始地址的表，它存儲了所有中斷服務例程的入口地址。當一個中斷發生時，中斷控制器會根據中斷源的類型，從中斷向量表中找到對應的地址，并跳轉到該地址執行 ISR。

9. SWIM 編程與調試接口

STM8S003F3P6 采用了一種名為 SWIM（Single Wire Interface Module） 的單線編程與調試接口。這是一種非常高效且節省引腳資源的接口，它只需要一個引腳（SWIM）和地線（GND）就可以完成對微控制器的程序下載、調試和數據讀取等操作。

• 工作原理: SWIM 接口通過一個雙向的單線協議，在微控制器和外部編程器/調試器之間進行通信。在編程模式下，外部工具可以擦除、編程和校驗閃存及 EEPROM；在調試模式下，外部工具可以設置斷點、單步執行、查看寄存器和內存內容等，從而幫助開發者更輕松地調試程序。

• 優勢: SWIM 接口最大的優勢在于其簡單性和引腳資源的節省。對于引腳數量有限的 STM8S003F3P6 來說，只需要一個引腳就可以完成所有編程和調試工作，這使得其他引腳可以用于更多的應用功能。同時，SWIM 接口的通信速度也足夠快，可以滿足日常開發的需求。

10. 應用實例與開發環境

典型應用

STM8S003F3P6 憑借其高性價比和豐富的外設，在眾多領域都有廣泛的應用。

• 消費電子: 遙控器、小家電（電飯煲、電風扇）、智能玩具等。

• 工業控制: 簡單的電機控制、照明控制、智能開關、傳感器節點等。

• 汽車電子: 車身電子（門窗控制）、簡單的儀表盤顯示等。

• 物聯網設備: 簡單的網關、智能插座、無線傳感器節點等。

開發環境

STMicroelectronics 為 STM8S003F3P6 提供了完善的開發工具鏈和軟件支持。

• IDE（集成開發環境）:

• STVD（ST Visual Develop）: ST 官方提供的一個免費 IDE，支持匯編和 C 語言開發。它集成了一系列的工具，包括編譯器、調試器和項目管理器，非常適合初學者和有經驗的開發者使用。

• IAR Embedded Workbench for STM8: IAR Systems 提供的一款商業 IDE，以其強大的編譯器優化和調試功能而聞名。

• Cosmic C Compiler: Cosmic Software 提供的一款商業 C 編譯器，也廣泛應用于 STM8S 系列的開發中。

• 編程與調試工具:

• ST-Link/V2: 這是一款由 ST 官方提供的低成本編程與調試工具，支持 SWIM 接口。它可以與 STVD、IAR 等 IDE 無縫集成，實現對 STM8S003F3P6 的程序下載和在線調試。ST-Link/V2 也是 STM8S 系列開發中最常用的工具。

• ST-Link/V3: 這是 ST-Link/V2 的升級版本，功能更強大，速度更快，支持更多的調試協議，但對于 STM8S003F3P6 來說，V2 已經足夠使用。

• 軟件庫:

• SPL（Standard Peripheral Library）: 意法半導體提供了一套完整的標準外設庫，其中包括了所有外設（如 GPIO、定時器、UART、SPI、I2C 等）的驅動函數和示例代碼。使用 SPL 可以大大簡化開發過程，開發者無需直接操作底層寄存器，只需要調用庫函數即可完成相應的功能。

• CMSIS-DAP: 這是一種新的調試接口標準，雖然 STM8S003F3P6 主要使用 SWIM，但在一些新的開發板上，也可能會看到基于 CMSIS-DAP 的調試接口。

開發流程

一般的開發流程通常包括以下步驟：

1. 項目創建: 在 IDE 中創建一個新的工程，并選擇 STM8S003F3 作為目標器件。

2. 配置時鐘: 根據應用需求，配置合適的時鐘源和分頻系數。

3. 配置外設: 使用 SPL 或直接操作寄存器，配置 GPIO、定時器、通信接口等外設。

4. 編寫代碼: 編寫主程序和中斷服務例程，實現應用邏輯。

5. 編譯: 將源代碼編譯為可執行的機器碼。

6. 程序下載: 使用 ST-Link/V2 將編譯好的程序下載到微控制器的閃存中。

7. 調試: 使用 ST-Link/V2 和 IDE 的調試功能，設置斷點，單步執行，檢查變量和寄存器，以確保程序按預期運行。

11. STM8S003F3P6 與同系列其他產品的對比

STM8S 系列微控制器是意法半導體推出的一個廣泛的 8 位 MCU 產品家族，STM8S003F3P6 是其中的一個典型代表，以其極致的成本效益和實用的功能配置而受到市場的青睞。與同系列的更高級別型號（如 STM8S105 系列、STM8S207 系列等）相比，STM8S003F3P6 在資源上有所精簡，但其核心性能和主要功能并未縮水，這使得它非常適合那些對成本和功耗敏感的入門級或中低端應用。

• 存儲器對比: STM8S003F3P6 提供了 8 KB 的閃存、1 KB 的 SRAM 和 1 KB 的 EEPROM。而像 STM8S105C6T6 這樣的型號，則提供了 32 KB 的閃存、2 KB 的 SRAM 和 1 KB 的 EEPROM。顯然，更高級別的型號擁有更大的存儲空間，可以用于更復雜的程序和更多的數據存儲。在選擇時，開發者需要根據自己的程序代碼大小和數據存儲需求來決定。

• 外設對比: STM8S003F3P6 擁有 1 個 16 位高級定時器 TIM1，1 個 16 位通用定時器 TIM2，以及 1 個 8 位定時器 TIM4。此外，它還配備了 5 通道 10 位 ADC，1 個 UART，1 個 SPI 和 1 個 I2C 接口。而像 STM8S207R8T6 這樣的型號，則可能擁有更多的定時器（例如多個高級定時器）、更多的 UART 接口、更多的 ADC 通道，甚至可能包含 CAN 總線等更高級別的外設。

• 封裝與引腳數: STM8S003F3P6 采用 TSSOP20 封裝，引腳數相對較少，這使得它非常適合用于空間受限的應用。而其他型號則可能提供 TSSOP32、LQFP48、LQFP64 等多種封裝形式，以支持更多的引腳和外設。

總結來說，STM8S003F3P6 在 STM8S 系列中扮演著“入門級”的角色。它以最少的資源配置，提供了最實用的功能，以滿足那些成本導向、功能需求不復雜的應用。對于需要更多存儲空間、更多外設或更強性能的應用，開發者可以無縫地升級到 STM8S 系列的其他型號，因?yàn)樗鼈兌脊蚕硐嗤暮诵募軜?gòu)和開發工具鏈，這使得代碼的移植工作變得非常簡單。

12. 封裝與引腳定義

STM8S003F3P6 采用 TSSOP20 封裝，這是一種非常緊湊的小型封裝，適用于空間有限的 PCB 設計。下面是其引腳的詳細定義：

• 引腳 1：PA1/TIM1_CH1

• 功能: 端口 A 的第 1 個引腳。可以配置為通用輸入輸出（GPIO），也可以復用為定時器 1 的通道 1。

• 引腳 2：PA2/TIM1_CH2

• 功能: 端口 A 的第 2 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為定時器 1 的通道 2。

• 引腳 3：VSS

• 功能: 地線，連接到電路的負極。

• 引腳 4：VDD

• 功能: 電源引腳，連接到 3.3 V 或 5 V 的電源。

• 引腳 5：SWIM

• 功能: 單線編程與調試接口引腳。用于程序下載和在線調試。

• 引腳 6：PC3/SPI_MOSI/TIM1_CH3

• 功能: 端口 C 的第 3 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 SPI 的主設備輸出/從設備輸入（MOSI），或定時器 1 的通道 3。

• 引腳 7：PC4/SPI_MISO/TIM1_CH4

• 功能: 端口 C 的第 4 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 SPI 的主設備輸入/從設備輸出（MISO），或定時器 1 的通道 4。

• 引腳 8：PC5/SPI_SCK/TIM2_CH2

• 功能: 端口 C 的第 5 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 SPI 的時鐘（SCK），或定時器 2 的通道 2。

• 引腳 9：PC6/TIM2_CH1

• 功能: 端口 C 的第 6 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為定時器 2 的通道 1。

• 引腳 10：PC7/TIM2_CH3

• 功能: 端口 C 的第 7 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為定時器 2 的通道 3。

• 引腳 11：PD1/I2C_SDA

• 功能: 端口 D 的第 1 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 I2C 數據線（SDA）。

• 引腳 12：PD2/I2C_SCL

• 功能: 端口 D 的第 2 個引腳。可以配置為通用輸入輸出，也可以復用為 I2C 時鐘線（SCL）。

• 引腳 13：PD3/UART1_TX

• 功能: 端口 D 的第 3 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 UART1 的發送引腳（TX）。

• 引腳 14：PD4/UART1_RX

• 功能: 端口 D 的第 4 個引腳。可以配置為通用輸入輸出，也可以復用為 UART1 的接收引腳（RX）。

• 引腳 15：PD5/AIN5

• 功能: 端口 D 的第 5 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 ADC 的第 5 個模擬輸入通道。

• 引腳 16：PD6/AIN6

• 功能: 端口 D 的第 6 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 ADC 的第 6 個模擬輸入通道。

• 引腳 17：NRST

• 功能: 外部復位引腳。低電平有效，用于硬復位微控制器。

• 引腳 18：PB4/AIN4

• 功能: 端口 B 的第 4 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵?，也可以復用為 ADC 的第 4 個模擬輸入通道。

• 引腳 19：PB5/AIN3

• 功能: 端口 B 的第 5 個引腳。可以配置為通用輸入輸出，也可以復用為 ADC 的第 3 個模擬輸入通道。

• 引腳 20：PB6/AIN2

• 功能: 端口 B 的第 6 個引腳?？梢耘渲脼橥ㄓ幂斎胼敵觯部梢詮?fù)用為 ADC 的第 2 個模擬輸入通道。

引腳復用功能表

• GPIO:

• 端口 A: PA1, PA2

• 端口 B: PB4, PB5, PB6

• 端口 C: PC3, PC4, PC5, PC6, PC7

• 端口 D: PD1, PD2, PD3, PD4, PD5, PD6

• 定時器:

• TIM1: PA1 (CH1), PA2 (CH2), PC3 (CH3), PC4 (CH4)

• TIM2: PC6 (CH1), PC5 (CH2), PC7 (CH3)

• 通信接口:

• UART1: PD3 (TX), PD4 (RX)

• SPI: PC5 (SCK), PC4 (MISO), PC3 (MOSI)

• I2C: PD1 (SDA), PD2 (SCL)

• ADC:

• PB6 (AIN2), PB5 (AIN3), PB4 (AIN4), PD5 (AIN5), PD6 (AIN6)

13. 電氣特性與工作條件

了解 STM8S003F3P6 的電氣特性和工作條件對于設計可靠的電路至關重要。

• 工作電壓: STM8S003F3P6 的工作電壓范圍非常寬，通常為 2.95 V 至 5.5 V。這使得它可以在 3.3 V 和 5 V 的系統中使用，為開發者提供了很大的靈活性。

• 工作溫度: 芯片的工作溫度范圍通常為 -40°C 至 +85°C，這使得它可以在大部分消費電子和工業應用的環境下穩定工作。

• 功耗: 在運行模式下，以 16 MHz 頻率運行時，其功耗約為 3-5 mA。在低功耗模式下，功耗可以顯著降低，例如在 Halt 模式下，功耗可以降至幾個微安。

• 時鐘頻率: 主時鐘頻率最高可達 16 MHz，可以滿足大多數實時控制和數據處理的需求。

• 輸入/輸出電平: GPIO 引腳可以承受的電壓范圍通常與供電電壓相關。在 5 V 供電時，引腳可以承受 5 V 的輸入電平，這使得它可以直接與 5 V 的邏輯電路連接。

• ESD 保護: STM8S003F3P6 內置了靜電放電（ESD）保護電路，可以抵抗一定程度的靜電放電，但為了提高系統的可靠性，仍然建議在 PCB 設計中采取適當?shù)撵o電防護措施。

14. 軟件開發與編程實例

為了幫助初學者更好地理解和使用 STM8S003F3P6，下面將提供一個簡單的編程實例，使用標準外設庫（SPL）來點亮一個 LED 燈。

前提條件:

• STM8S003F3P6 開發板

• LED 連接在 PB4 引腳上

• ST-Link/V2 編程器

• IDE（如 STVD）

代碼示例:

#include "stm8s.h"// 函數聲明void delay_ms(uint16_t ms);void main(void){  // 1. 時鐘配置
  CLK_DeInit(); // 重置時鐘配置
  CLK_HSICmd(ENABLE); // 開啟內部高速時鐘
  while(CLK_GetFlagStatus(CLK_FLAG_HSIRDY) == RESET); // 等待時鐘穩定
  CLK_SYSCLKConfig(CLK_PRES_HSIDIV1); // 系統時鐘不分頻，即為 16 MHz

  // 2. GPIO 配置
  GPIO_DeInit(GPIOB); // 重置 GPIOB 配置
  GPIO_Init(GPIOB, GPIO_PIN_4, GPIO_MODE_OUT_PP_HIGH_FAST); // 配置 PB4 為推挽輸出，高速，初始高電平

  // 3. 主循環
  while (1)
  {
    GPIO_WriteLow(GPIOB, GPIO_PIN_4); // 將 PB4 引腳置低，LED 亮
    delay_ms(500); // 延時 500ms

    GPIO_WriteHigh(GPIOB, GPIO_PIN_4); // 將 PB4 引腳置高，LED 滅
    delay_ms(500); // 延時 500ms
  }
}// 簡單的延時函數void delay_ms(uint16_t ms){  uint16_t i, j;  for (i = 0; i < ms; i++)
  {    for (j = 0; j < 1200; j++); // 簡單的循環延時，與時鐘頻率有關
  }
}

代碼解釋:

1. #include "stm8s.h": 包含 STM8S 的標準頭文件，其中定義了所有的寄存器和外設庫函數。

2. main 函數: 這是程序的入口。

3. 時鐘配置:

• CLK_DeInit(): 將時鐘相關的寄存器恢復到默認值。

• CLK_HSICmd(ENABLE): 開啟內部高速 RC 振蕩器（HSI）。

• while(CLK_GetFlagStatus(CLK_FLAG_HSIRDY) == RESET): 這是一個等待 HSI 時鐘穩定的循環。

• CLK_SYSCLKConfig(CLK_PRES_HSIDIV1): 將系統時鐘源設置為 HSI，不進行分頻，因此系統時鐘為 16 MHz。

4. GPIO 配置:

• GPIOB: 指定要配置的端口為 GPIOB。

• GPIO_PIN_4: 指定要配置的引腳為第 4 個引腳。

• GPIO_MODE_OUT_PP_HIGH_FAST: 指定引腳的工作模式為推挽輸出，初始電平為高，并且工作速度為高速模式。

• GPIO_DeInit(GPIOB): 將 GPIOB 的所有引腳恢復到默認狀態。

• GPIO_Init(GPIOB, GPIO_PIN_4, GPIO_MODE_OUT_PP_HIGH_FAST): 這是配置 PB4 引腳的關鍵代碼。

5. 主循環:

• while(1): 一個無限循環，程序會一直在這里運行。

• GPIO_WriteLow(GPIOB, GPIO_PIN_4): 將 PB4 引腳輸出低電平。當 LED 的陽極連接到電源，陰極連接到 PB4 時，此時 LED 會亮。

• delay_ms(500): 調用延時函數，等待 500 毫秒。

• GPIO_WriteHigh(GPIOB, GPIO_PIN_4): 將 PB4 引腳輸出高電平，此時 LED 會滅。

6. delay_ms 函數: 這是一個簡單的軟件延時函數，通過兩個嵌套的 for 循環來消耗 CPU 時間，從而達到延時的效果。這里的循環次數 1200 是一個經驗值，可能需要根據實際的系統時鐘頻率進行調整，以獲得準確的延時時間。在實際項目中，通常會使用定時器來產生更精確的延時。

15. 常見問題與注意事項

• SWIM 調試問題: 如果無法連接到 SWIM 接口，請檢查 SWIM 引腳是否與其他功能沖突，特別是如果它被配置為 GPIO 輸出。確保 SWIM 引腳在調試時是空閑的。另外，檢查供電電壓是否穩定，以及 ST-Link/V2 的驅動是否正確安裝。

• 時鐘配置: 在編寫任何外設代碼之前，首先要正確配置時鐘。如果時鐘沒有正確配置，所有依賴時鐘的外設（如定時器、通信接口）都將無法正常工作。

• 低功耗模式: 在進入低功耗模式之前，確保所有不需要的外設都已經被禁用，以最大限度地降低功耗。同時，要清楚從低功耗模式中喚醒的條件，并確保有相應的喚醒源（如外部中斷、獨立看門狗）存在。

• GPIO 浮空: 當 GPIO 引腳被配置為輸入模式時，如果不連接任何外部信號，引腳的電平可能會處于不確定的浮空狀態。這可能會導致意想不到的程序行為或更高的功耗。因此，建議在輸入模式下，開啟內部上拉或下拉電阻，或者在外部電路中添加相應的電阻。

• FLASH 與 EEPROM 的寫入: 寫入 FLASH 和 EEPROM 都是需要特殊操作的，不能像操作 RAM 一樣直接賦值。在進行寫入操作前，通常需要先解鎖相應的寄存器，并且寫入操作需要遵循特定的時序和步驟。在頻繁寫入非易失性數據時，要注意 FLASH 和 EEPROM 的擦寫次數限制。

• 中斷處理: 在編寫中斷服務例程（ISR）時，要盡量保持代碼的簡潔和高效。ISR 的執行時間越短越好，復雜的任務應該在主程序中完成，ISR 只負責處理關鍵的、時間敏感的操作，例如設置一個標志位，然后由主程序輪詢這個標志位來執行后續任務。

• 看門狗: 一旦使能了看門狗，就必須在程序中定期喂狗。如果忘記喂狗，程序就會被看門狗復位。在調試時，看門狗可能會干擾程序的正常運行，因此可以在調試階段暫時禁用看門狗，待程序穩定后再開啟。

STM8S003F3P6 是一款非常優秀的 8 位微控制器，它集成了許多實用的功能，并且提供了完整的開發工具鏈和軟件支持。希望這篇詳細的中文資料能夠幫助您更好地理解和使用這款芯片，從而在您的項目中取得成功。
