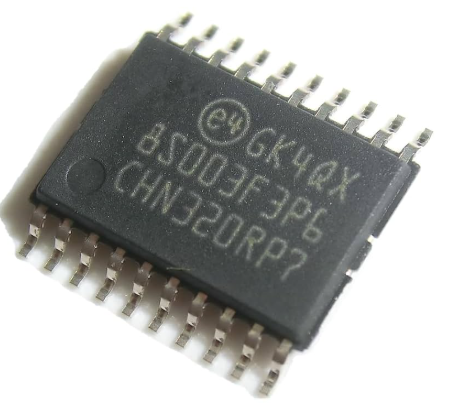

STM8S003F3P6 芯片概述

STM8S003F3P6 是一款基于強大的 STM8 內核的微控制器，它集成了多種外設和豐富的資源，以緊湊的 20引腳TSSOP20 封裝呈現。這款芯片的引腳功能設計經過了精心考量，旨在提供最大的靈活性和易用性，滿足各種基礎到中等復雜度的嵌入式項目需求。它的核心功能包括一個最高可達16MHz的CPU，8KB的閃存（Flash）程序存儲器，1KB的RAM，以及128字節的EEPROM數據存儲器。此外，它還集成了定時器、模數轉換器（ADC）、通用異步收發器（UART）、串行外設接口（SPI）、I2C接口等多種外設，使得它在控制、通信、數據采集等領域表現出色。

引腳功能詳細解析

STM8S003F3P6 芯片的20個引腳都具有明確的功能定義，其中許多引腳還具備復用功能，這極大地提高了引腳的利用率。下面將逐一詳細介紹每個引腳的功能，并對其復用功能進行說明。

VDD：電源電壓引腳（第1腳）

這個引腳是芯片的核心電源輸入端。VDD 是 “Voltage Drain-Drain” 的縮寫，代表了芯片內部邏輯電路和外設的工作電壓。對于STM8S003F3P6而言，其工作電壓范圍通常為2.95V至5.5V。為了確保芯片的穩定運行，這個引腳必須連接到干凈、穩定的直流電源。在設計電路時，通常會在這個引腳附近放置一個 去耦電容（Decoupling Capacitor），其作用是濾除電源線上的高頻噪聲，并為芯片在瞬間大電流消耗時提供瞬時能量，以防止電壓跌落。常見的去耦電容值為0.1μF或100nF。這個引腳的穩定供電是整個芯片正常工作的先決條件。

PD7/SWIM：復用引腳（第2腳）

這是一個功能非常重要的引腳，它同時承擔了兩個核心職責。

• PD7：通用I/O口。作為通用輸入/輸出（General-Purpose Input/Output, GPIO）引腳，它可以在程序控制下配置為輸入或輸出模式。當配置為輸入時，可以讀取外部信號的高低電平；當配置為輸出時，可以驅動外部負載，例如點亮LED或控制其他數字電路。作為GPIO，它具有推挽（Push-Pull）和開漏（Open-Drain）兩種輸出模式，以及上拉（Pull-up）和浮空（Floating）兩種輸入模式，這些模式的選擇為開發者提供了極大的靈活性。

• SWIM：?jiǎn)尉€接口模塊（Single-Wire Interface Module）。這是ST公司為STM8系列微控制器設計的獨有調試和編程接口。SWIM 接口僅需一根信號線（SWIM）和地線（GND）即可實現對芯片的在線編程和調試。通過這個接口，開發者可以使用 ST-LINK 等編程器/調試器將程序下載到芯片的閃存中，并進行單步調試、設置斷點、查看寄存器值等操作。因此，在開發階段，這個引腳是必不可少的。在產品發布后，如果不需要在線調試，這個引腳就可以作為普通的GPIO（PD7）來使用，以節省引腳資源。

PA1/TICK：復用引腳（第3腳）

這個引腳同樣具有雙重功能。

• PA1：通用I/O口。和PD7一樣，它是一個多功能的GPIO引腳，可用于數字輸入、輸出或外部中斷。

• TICK：調試時鐘引腳。在某些調試場景下，這個引腳可以輸出一個時鐘信號，用于輔助調試器的同步或測試其他時序相關的電路。這個功能通常在高級調試或特定的系統測試中才會用到，對于大部分應用來說，它主要作為PA1來使用。

PA2/TIM1_CH1：復用引腳（第4腳）

這個引腳集成了GPIO功能和定時器功能。

• PA2：通用I/O口。標準的GPIO功能，用于基本的數字輸入輸出。

• TIM1_CH1：定時器1通道1。STM8S003F3P6內部集成了一個強大的16位高級控制定時器 TIM1。TIM1 的通道1（CH1）可以用于多種定時器功能，例如 PWM（脈寬調制） 輸出、輸入捕獲（Input Capture）或輸出比較（Output Compare）。PWM 功能常用于電機速度控制、LED亮度調節、DC-DC轉換器控制等應用。輸入捕獲功能則可以精確測量外部信號的脈沖寬度或周期，例如測量旋轉編碼器的速度。輸出比較功能則可以在特定時間產生中斷或改變引腳電平。

PA3/TIM1_CH2：復用引腳（第5腳）

功能與PA2引腳類似，但對應的是 TIM1 的另一個通道。

• PA3：通用I/O口。提供基本的GPIO功能。

• TIM1_CH2：定時器1通道2。作為 TIM1 的第二個通道，它同樣可以配置為PWM輸出、輸入捕獲或輸出比較功能，可以與TIM1_CH1一起工作，實現更復雜的定時控制，例如生成互補PWM波形或同時控制兩個獨立負載。

PC3/A_VDD：復用引腳（第6腳）

這個引腳功能組合比較特殊，它既是GPIO，又與模擬電源有關。

• PC3：通用I/O口。標準的GPIO功能。

• A_VDD：模擬電源。這個引腳是芯片內部 模數轉換器（ADC） 的專用模擬電源引腳。為了保證ADC轉換的精度，這個引腳必須連接到干凈、無噪聲的電源。通常情況下，它與數字電源VDD連接在一起，但為了獲得更好的性能，尤其是對于精度要求較高的應用，可以考慮使用獨立的模擬電源濾波網絡，甚至使用獨立的LDO（低壓差線性穩壓器）來供電。

PC4/AIN4：復用引腳（第7腳）

該引腳是模擬功能的核心。

• PC4：通用I/O口。標準的GPIO功能。

• AIN4：模擬輸入通道4。這是芯片內置的10位 ADC 的一個模擬輸入通道。當引腳配置為 AIN4 模式時，它可以連接到外部的模擬信號源，例如傳感器（溫度傳感器、光敏電阻、壓力傳感器等）的輸出。芯片內部的ADC會將輸入的模擬電壓信號轉換成一個10位的數字值，從而實現對物理量的測量。需要注意的是，當使用模擬功能時，該引腳應配置為 浮空輸入 模式，以避免影響輸入信號的精度。

PC5/AIN5：復用引腳（第8腳）

與PC4功能類似，是另一個模擬輸入通道。

• PC5：通用I/O口。標準的GPIO功能。

• AIN5：模擬輸入通道5。作為ADC的第五個模擬輸入通道，可用于連接另一個模擬傳感器，實現多通道模擬信號的采集。

PC6/AIN6：復用引腳（第9腳）

• PC6：通用I/O口。標準的GPIO功能。

• AIN6：模擬輸入通道6。ADC的第六個模擬輸入通道。

PC7/AIN7：復用引腳（第10腳）

• PC7：通用I/O口。標準的GPIO功能。

• AIN7：模擬輸入通道7。ADC的第七個模擬輸入通道，也是最后一個模擬輸入通道。這四個模擬輸入引腳（AIN4-AIN7）為用戶提供了豐富的模擬信號采集能力。

NRST：外部復位引腳（第11腳）

NRST 是 Reset（復位）引腳，是一個低電平有效的復位輸入。當該引腳被拉低（通常低于0.3 * VDD）時，芯片會進入復位狀態，其內部寄存器和程序計數器會恢復到初始狀態，程序會從頭開始執行。為了防止意外復位，該引腳內部通常有弱上拉電阻。在實際應用中，通常會通過一個外部按鍵或一個復位芯片來控制該引腳，以實現手動復位功能。在不使用外部復位時，這個引腳通常通過一個電容和電阻構成的RC電路連接到VDD，以提供上電延時復位功能，確保芯片在上電時能夠穩定地進入工作狀態。

GND：地引腳（第12腳）

GND 是 Ground 的縮寫，代表了芯片的公共地或參考電平。這個引腳必須連接到電路板的公共地線。所有電源、信號和外設的地線都應匯集到這個公共地。GND 的質量直接影響到芯片的抗干擾能力和信號的完整性。在電路板設計中，良好的地線布局，例如使用大面積的地平面，對于確保芯片穩定工作至關重要。

PB4/TIM1_CH1_N/SPI_MOSI：三功能復用引腳（第13腳）

這是一個功能非常豐富的引腳，集成了三種重要功能。

• PB4：通用I/O口。標準的GPIO功能。

• TIM1_CH1_N：定時器1通道1互補輸出。這是 TIM1 的一個高級功能。在電機控制等應用中，為了驅動H橋或半橋電路，需要生成一對互補的PWM波形，即一個信號高電平時另一個信號為低電平，并且在切換時具有可編程的死區時間（Dead-time）。這個引腳就是 TIM1 通道1的互補輸出引腳，與PA2上的TIM1_CH1引腳配合使用，可以實現強大的電機驅動功能。

• SPI_MOSI：SPI主出從入（Master Out Slave In）。當芯片配置為 SPI（串行外設接口）主設備時，這個引腳用于向從設備發送數據。當配置為從設備時，它用于接收主設備發送過來的數據。SPI 是一種高速、全雙工的同步串行通信協議，常用于與閃存芯片、傳感器、顯示屏等外設進行通信。

PB5/TIM1_CH2_N/SPI_MISO：三功能復用引腳（第14腳）

功能與PB4類似，但對應的是 TIM1 的通道2和 SPI 的MISO功能。

• PB5：通用I/O口。標準的GPIO功能。

• TIM1_CH2_N：定時器1通道2互補輸出。與PA3上的TIM1_CH2引腳配合，提供第二對互補PWM輸出。

• SPI_MISO：SPI主入從出（Master In Slave Out）。當芯片作為 SPI 主設備時，這個引腳用于接收從設備返回的數據。當作為從設備時，它用于向主設備發送數據。

PB6/SPI_CLK：復用引腳（第15腳）

• PB6：通用I/O口。標準的GPIO功能。

• SPI_CLK：SPI時鐘。這是 SPI 通信協議中的時鐘信號。主設備通過這個引腳產生時鐘信號，來同步主設備和從設備之間的數據傳輸。

PB7/SPI_NSS：復用引腳（第16腳）

• PB7：通用I/O口。標準的GPIO功能。

• SPI_NSS：SPI片選（Slave Select）。這個引腳在 SPI 通信中非常重要。當主設備需要與某個特定的從設備通信時，會通過將該從設備對應的 NSS 引腳拉低來選擇該從設備。NSS 信號通常是低電平有效的。通過多個 NSS 引腳，一個 SPI 主設備可以控制多個 SPI 從設備，實現總線共享。

PA4/TIM1_BKIN/I2C_SCL：三功能復用引腳（第17腳）

又一個功能豐富的引腳。

• PA4：通用I/O口。標準的GPIO功能。

• TIM1_BKIN：定時器1剎車輸入。這是一個用于安全控制的特殊功能。在電機控制等應用中，當發生緊急情況（如過流、過壓）時，可以通過外部信號將該引腳拉低，從而立即停止 TIM1 的PWM輸出，使電機停轉。這個功能在需要快速響應的工業控制或高可靠性系統中非常有用。

• I2C_SCL：I2C時鐘線。I2C 是一種兩線制串行通信協議，由SCL（時鐘線）和SDA（數據線）組成。I2C_SCL 就是時鐘線，用于同步主設備和從設備之間的數據傳輸。I2C 協議廣泛應用于與EEPROM、RTC（實時時鐘）、各類傳感器等低速外設的通信。

PA5/UART1_TX/I2C_SDA：三功能復用引腳（第18腳）

• PA5：通用I/O口。標準的GPIO功能。

• UART1_TX：UART1發送。UART（通用異步收發器）是一種常用的異步串行通信協議，主要用于與PC、藍牙模塊、GPS模塊等進行通信。UART1_TX 是 UART1 的數據發送引腳，用于向外部設備發送數據。

• I2C_SDA：I2C數據線。I2C 協議中的數據線，用于在主從設備之間進行雙向數據傳輸。

PA6/UART1_RX：復用引腳（第19腳）

• PA6：通用I/O口。標準的GPIO功能。

• UART1_RX：UART1接收。UART1 的數據接收引腳，用于接收外部設備發送過來的數據。通過 UART1_TX 和 UART1_RX 引腳，芯片可以實現與外部設備的異步雙向通信。

PA7/TIM2_CH1：復用引腳（第20腳）

• PA7：通用I/O口。標準的GPIO功能。

• TIM2_CH1：定時器2通道1。芯片內部除了強大的 TIM1，還有一個通用的16位定時器 TIM2。TIM2 的通道1（CH1）同樣可以配置為PWM輸出、輸入捕獲或輸出比較功能。雖然功能上不如 TIM1 豐富（例如沒有互補輸出），但它提供了額外的定時器資源，可以用于生成獨立的PWM信號或進行其他定時任務。

總結與應用考量

通過對STM8S003F3P6芯片每個引腳功能的詳細解析，我們可以看到，盡管它只有20個引腳，但通過巧妙的引腳復用設計，它提供了異常豐富的功能。這使得該芯片在成本敏感、空間受限的應用中極具優勢。例如：

• 電機控制：利用 TIM1 的互補PWM輸出功能，可以高效地驅動無刷直流電機或步進電機。

• 通信：UART1 可用于與上位機進行數據交互；SPI 可用于驅動液晶顯示屏或與SPI接口的傳感器通信；I2C 可用于連接EEPROM或溫度傳感器等。

• 數據采集與控制：ADC 的多個模擬輸入通道可以用于采集各種模擬信號；GPIO 引腳可以用于控制繼電器、LED、按鍵等。

在實際項目開發中，開發者需要根據具體需求，通過配置芯片的寄存器，來選擇和啟用相應的引腳功能。合理利用這些復用功能，是發揮STM8S003F3P6芯片強大潛力的關鍵。在硬件設計層面，正確地連接電源、地線，并為每個引腳連接合適的外部電路（如上拉電阻、去耦電容等），是確保芯片穩定可靠工作的保障。
